LJ150L-GKMEE (2017)

Toyota Land Cruiser Prado

Production Aug 2017 - Sep 9999
Engine 5LE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

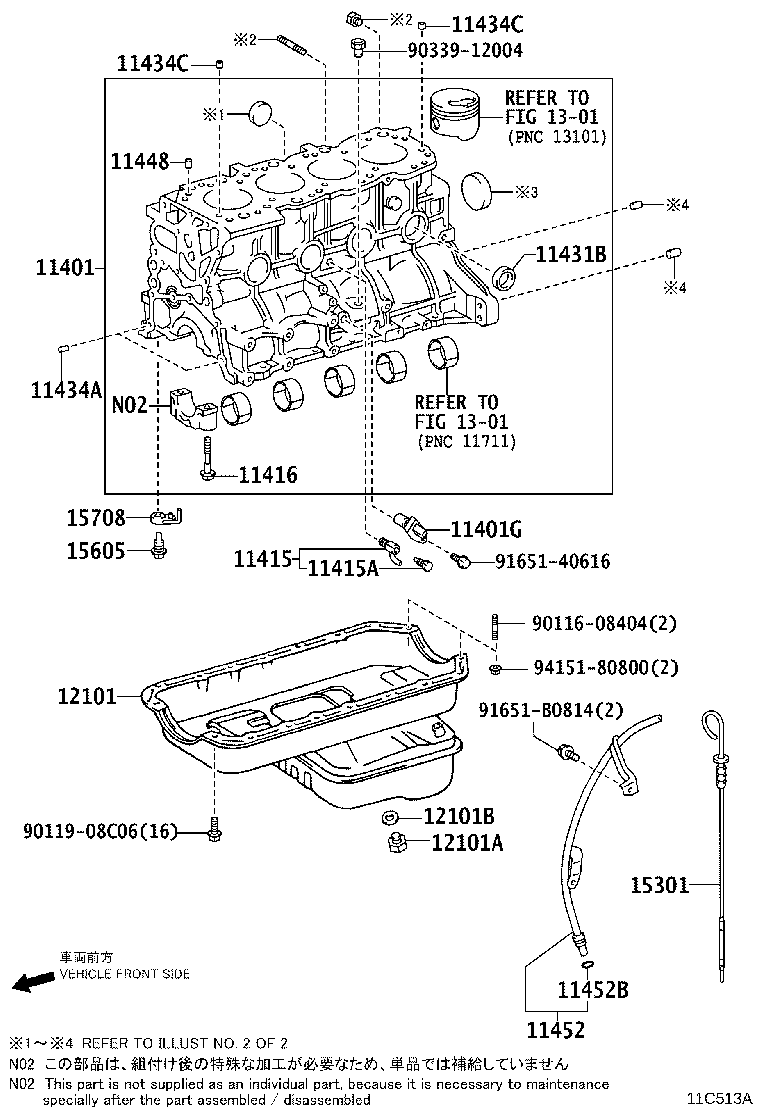

ILLUST NO. 1 OF 2(1708- )5LE

diagram 11401 11401G 11415 11415A 11416 11431B 11434A 11434C 11434C 11448 11452 11452B 12101 12101A 12101B 1301 1301 15301 15605 15708 9011608404 9011908C06 9033912004 9165140616 91651B0814 9415180800
Part # Description Qty Price
11401 - BLOCK SUB-ASSY, CYLINDER
11401-59767

5LE..LJ150

1
11401G - SENSOR, CRANK POSITION
90919-05005

5LE..LJ150

1
11415 - COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
90910-09110

5LE..LJ150

1
11415A - PLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
90910-09087

5LE..LJ150

1
11416 - BOLT(FOR CRANKSHAFT BEARING CAP SET)
90910-02061

5LE..LJ150

10
11431B - PLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
96411-63500

5LE..LJ150

4
11434A - PIN, STRAIGHT(FOR TIMING GEAR COVER SET)
90253-11021

5LE..LJ150

L=8,OD=11

2
11434C - PIN, STRAIGHT (FOR CYLINDER HEAD SET)
90253-15005

5LE..LJ150

L=7,OD=14.5

2
11434C - PIN, STRAIGHT (FOR CYLINDER HEAD SET)
90253-15005

5LE..LJ150

L=7,OD=14.5

2
11448 - ORIFICE, CYLINDER BLOCK OIL
11448-54020

5LE..LJ150

1
11452 - GUIDE, OIL LEVEL GAGE
11452-54180

5LE..LJ150

1
11452B - RING, O(FOR OIL LEVEL GAGE GUIDE)
90301-09018

5LE..LJ150

1
12101 - PAN SUB-ASSY, OIL
12101-54330

5LE..LJ150

1
12101A - PLUG(FOR OIL PAN DRAIN)
90341-12012

5LE..LJ150

1
12101B - GASKET(FOR OIL PAN DRAIN PLUG)
90430-12031

5LE..LJ150

1
15301 - GAGE SUB-ASSY, OIL LEVEL
15301-54111

5LE..LJ150

1
15605 - VALVE SUB-ASSY, OIL CHECK
15605-54010

5LE..LJ150

4
15708 - NOZZLE SUB-ASSY, OIL, NO.1
15708-54060

5LE..LJ150

4
Common parts
90116-08404 None epc.PartDetail.None
90119-08C06 None epc.PartDetail.None
90339-12004 None epc.PartDetail.None
91651-40616 None epc.PartDetail.None
91651-B0814 None epc.PartDetail.None
94151-80800 None epc.PartDetail.None
Linked diagrams
1301

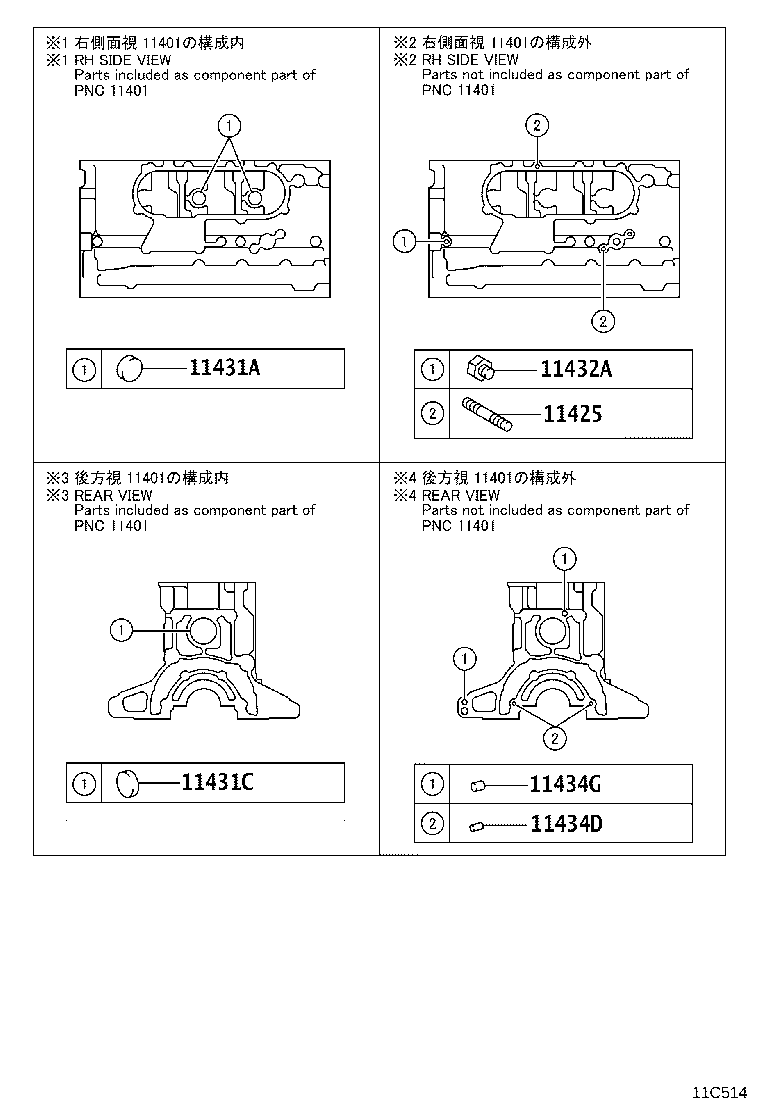

ILLUST NO. 2 OF 2(1708- )5LE

diagram 11425 11431A 11431C 11432A 11434D 11434G
Part # Description Qty Price
11425 - BOLT, STUD(FOR OIL FILTER)
92112-80825

5LE..LJ150

2
11431A - PLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
96411-62500

5LE..LJ150

2
11431C - PLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
96411-65000

5LE..LJ150

1
11432A - PLUG, W/HEAD TAPER SCREW, NO.1
90345-51006

5LE..LJ150

1
11434D - PIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
90253-11021

5LE..LJ150

L=8,OD=11

2
11434G - PIN, STRAIGHT(FOR END PLATE)
90250-10192

5LE..LJ150

2
