GRJ152L-GKTGHC (2015)

Toyota Land Cruiser Prado

Production Sep 2015 - Jun 2020
Engine 7GRFKS
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

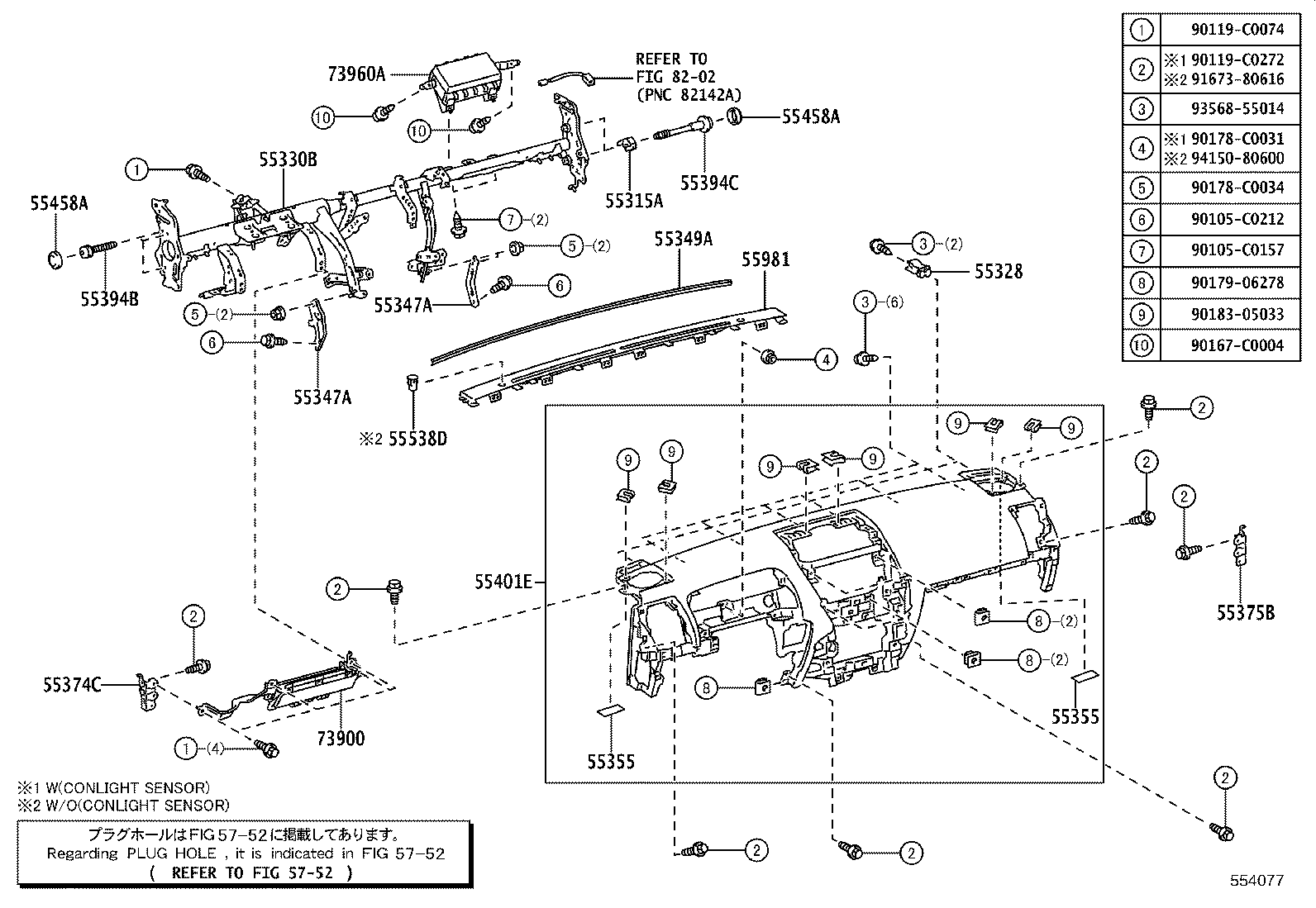

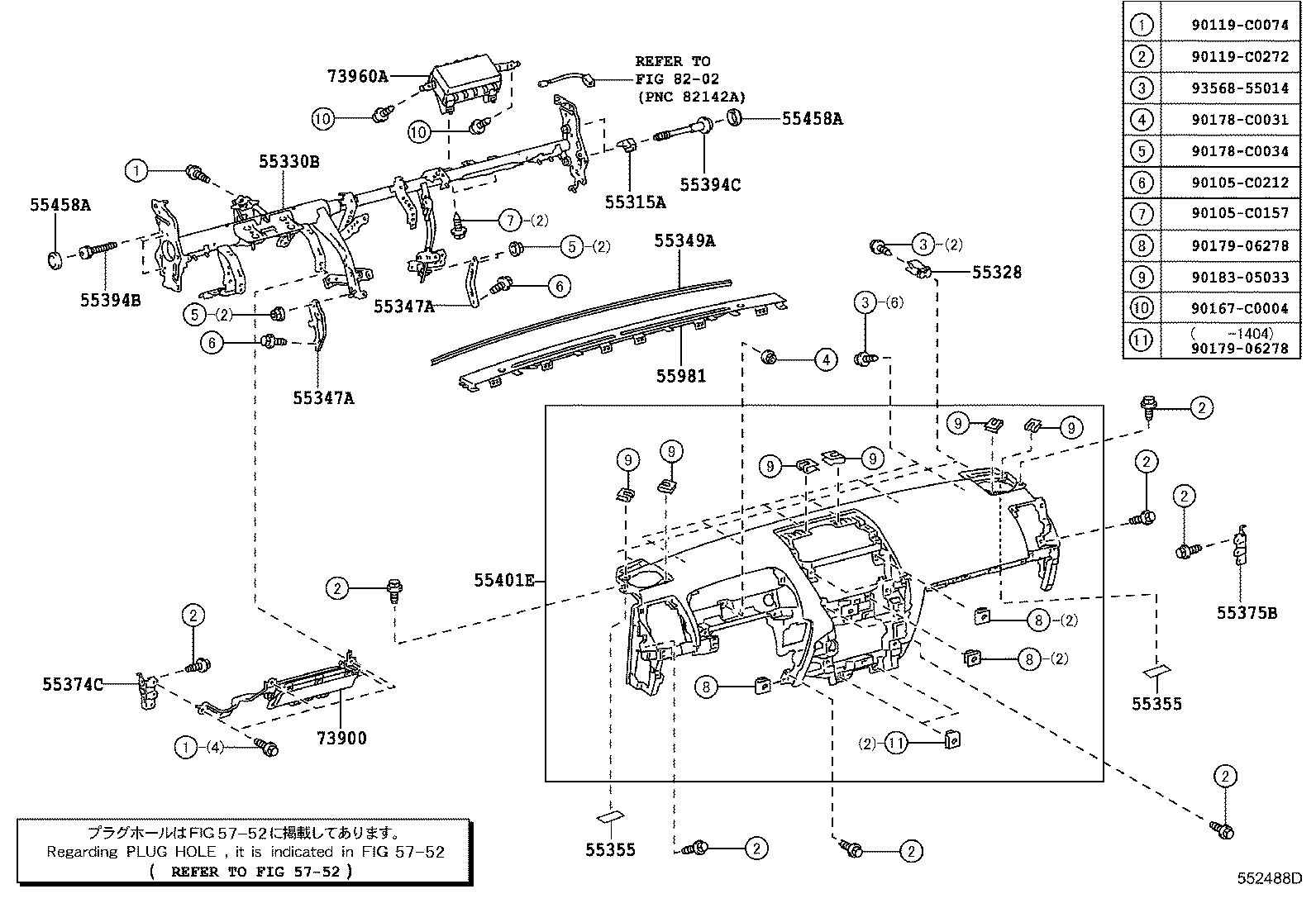

ILLUST NO. 1 OF 3(1711- )

diagram 55315A 55328 55330B 55347A 55347A 55349A 55355 55355 55374C 55375B 55394B 55394C 55401E 55458A 55458A 55538D 55981 5752 73900 73960A 8202 90105C0157 90105C0212 90119C0074 90119C0272 90167C0004 90178C0031 90178C0034 9017906278 9018305033 9167380616 9356855014 9415080600
Part # Description Qty Price
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-53040

GRJ152

2
55328 - PIN, INSTRUMENT PANEL, NO.1
55328-60090

GRJ152

2
55330B - REINFORCEMENT ASSY, INSTRUMENT PANEL
55330-60242

GRJ152..VX

1
55330-60241

GRJ152..VX

1
55330-60242

GRJ152..VX

1
55347A - BRACKET, INSTRUMENT PANEL BRACE MOUNTING, NO.1
55347-0G020

GRJ152

LH

1
55348-0G020

GRJ152

RH

1
55347A - BRACKET, INSTRUMENT PANEL BRACE MOUNTING, NO.1
55347-0G020

GRJ152

LH

1
55348-0G020

GRJ152

RH

1
55349A - CUSHION, INSTRUMENT PANEL
55349-60100

GRJ152

1
55355 - CUSHION, INSTRUMENT PANEL, NO.1
55355-53050

GRJ152

2
55355 - CUSHION, INSTRUMENT PANEL, NO.1
55355-53050

GRJ152

2
55374C - BRACKET, INSTRUMENT PANEL LOWER MOUNTING, NO.1
55374-0G010

GRJ152

1
55375B - BRACKET, INSTRUMENT PANEL LOWER MOUNTING, NO.2
55375-0G010

GRJ152

1
55394B - BOLT, INSTRUMENT PANEL
55394-48050

GRJ152

3
55394C - BOLT, INSTRUMENT PANEL
55394-48060

GRJ152

2
55401E - PAD SUB-ASSY, INSTRUMENT PANEL SAFETY
55401-60936C1

GRJ152

BLACK,TRIM2#

1
55401-60936C1

GRJ152,TRJ152

BLACK,TRIM2#

1
55401-60936E3

GRJ152,TRJ152

ORCHID BROWN,TRIM0#

1
55401-60936E3

GRJ152

ORCHID BROWN,TRIM4#

1
55981 - GARNISH, DEFROSTER NOZZLE, NO.1
55981-60030C0

GRJ152

BLACK,TRIM2#

1
55981-60030E2

GRJ152

ORCHID BROWN,TRIM4#

1
73900 - AIR BAG ASSY, INSTRUMENT PANEL, LOWER NO.1
73900-0G010C0

GRJ152

BLACK,TRIM2#

1
73900-0G010E2

GRJ152

NEUTRAL BEIGE,TRIM4#

1
73900-0G030C0

GRJ152

BLACK,TRIM2#

1
73900-0G030E0

GRJ152

NEUTRAL BEIGE,TRIM4#

1
73960A - AIR BAG ASSY, INSTRUMENT PANEL PASSENGER W/O DOOR
73960-0G020

GRJ152

1
73960-0G040

GRJ152

1
Common parts
90105-C0157 None epc.PartDetail.None
90105-C0212 None epc.PartDetail.None
90119-C0074 None epc.PartDetail.None
90119-C0272 None epc.PartDetail.None
90167-C0004 None epc.PartDetail.None
90178-C0031 None epc.PartDetail.None
90178-C0034 None epc.PartDetail.None
90179-06278 None epc.PartDetail.None
90183-05033 None epc.PartDetail.None
91673-80616 None epc.PartDetail.None
93568-55014 None epc.PartDetail.None
94150-80600 None epc.PartDetail.None
Linked diagrams
5752
8202

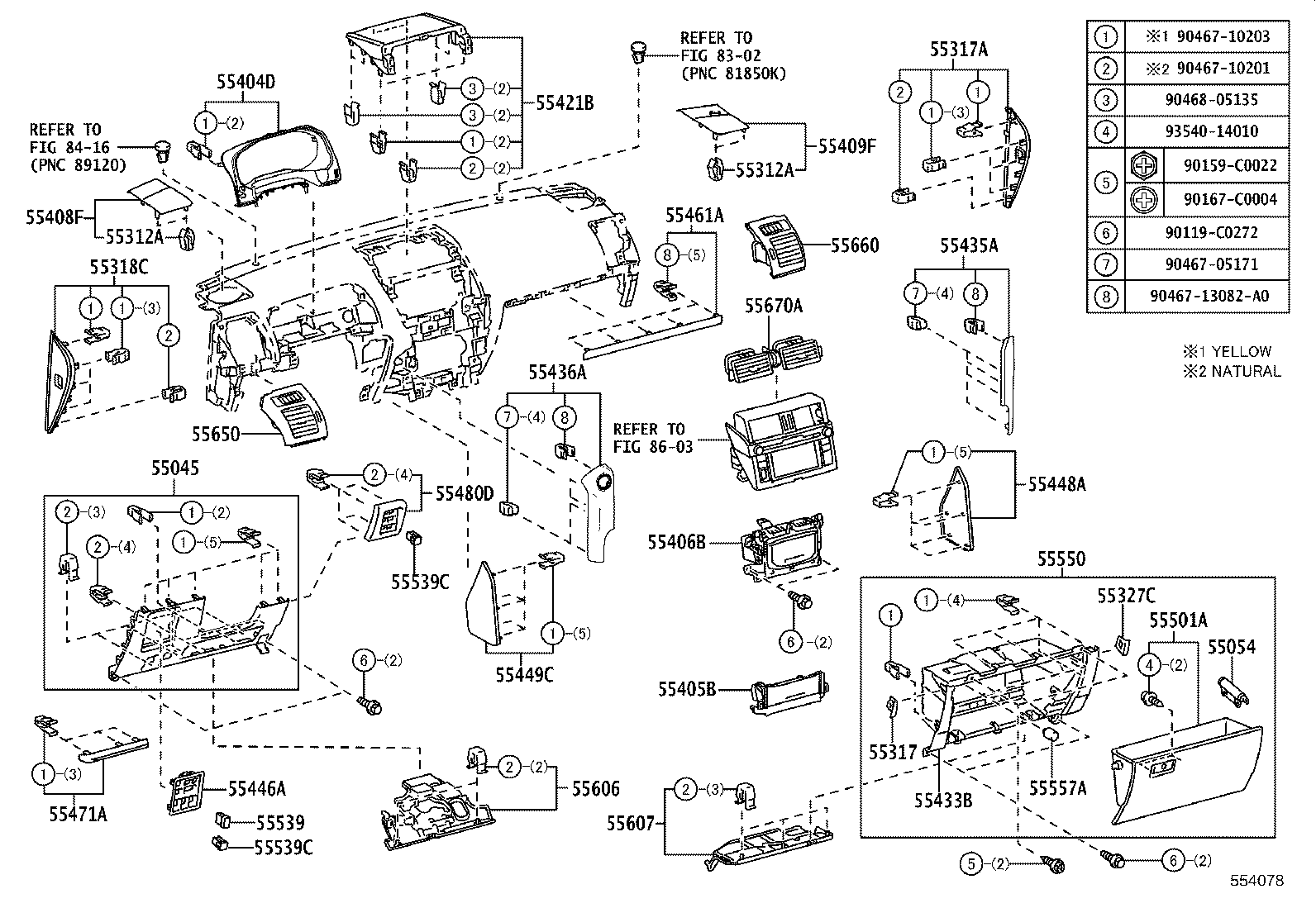

ILLUST NO. 2 OF 3(1711- )

diagram 55045 55054 55312A 55312A 55317 55317A 55318C 55327C 55404D 55405B 55406B 55408F 55409F 55421B 55433B 55435A 55436A 55446A 55448A 55449C 55461A 55471A 55480D 55501A 55539 55539C 55539C 55550 55557A 55606 55607 55650 55660 55670A 8302 8416 8603 90119C0272 90159C0022 90167C0004 9046705171 9046710201 9046710203 9046713082A0 9046805135 9354014010
Part # Description Qty Price
55045 - PANEL SUB-ASSY, INSTRUMENT PANEL FINISH, LOWER
55045-0G020A0

GRJ152,TRJ152

FLAXEN,TRIM0#

1
55045-0G020C0

GRJ152

BLACK,TRIM2#

1
55045-0G020C0

GRJ152,TRJ152

BLACK,TRIM2#

1
55045-0G020E1

GRJ152

NEUTRAL BEIGE,TRIM4#

1
55054 - STOPPER SUB-ASSY, GLOVE COMPARTMENT DOOR
55054-22030

GRJ152

1
55312A - CLIP, INSTRUMENT PANEL
90467-13082A0

GRJ152

MELLOW WHITE

4
55312A - CLIP, INSTRUMENT PANEL
90467-13082A0

GRJ152

MELLOW WHITE

4
55317 - PATCH, INSTRUMENT PANEL
55316-0G010E1

GRJ152

NEUTRAL BEIGE,TRIM4#

1
55316-0G010C0

GRJ152

BLACK,TRIM2#

1
55317A - PANEL, INSTRUMENT SIDE, RH
55317-0G010C0

GRJ152

BLACK,TRIM2#

1
55317-0G010E1

GRJ152

ORCHID BROWN,TRIM4#

1
55318C - PANEL, INSTRUMENT SIDE, LH
55318-0G010E1

GRJ152

ORCHID BROWN,TRIM4#

1
55318-0G010C0

GRJ152

BLACK,TRIM2#

1
55327C - PATCH, INSTRUMENT PANEL, UPPER RH
55315-0G010C0

GRJ152

BLACK,TRIM2#

1
55315-0G010E1

GRJ152

NEUTRAL BEIGE,TRIM4#

1
55404D - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH
55404-0G030C0

GRJ152

BLACK,TRIM2#

1
55405B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, CENTER
55405-0G010

GRJ152..VX

VX NAVI PACKAGE

1
55406B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, LOWER CENTER
55406-0G030

GRJ152

1
55406-0G030

GRJ152..VX

VX NAVI PACKAGE

1
55408F - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.1
55408-0G010C0

GRJ152

BLACK,TRIM2#

1
55408-0G010E1

GRJ152

ORCHID BROWN,TRIM4#

1
55409F - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.2
55409-0G010C0

GRJ152

BLACK,TRIM2#

1
55409-0G010E1

GRJ152

ORCHID BROWN,TRIM4#

1
55421B - PANEL, INSTRUMENT CLUSTER FINISH, UPPER
55421-0G030C0

GRJ152

BLACK,TRIM2#

1
55421-0G030E0

GRJ152

ORCHID BROWN,TRIM4#

1
55433B - PANEL, INSTRUMENT PANEL FINISH, LOWER NO.2
55433-0G011E2

GRJ152

TRIM4#

1
55433-0G011C0

GRJ152

TRIM2#

1
55433-0G011C0

GRJ152,TRJ152

TRIM2#

1
55433-0G011A0

GRJ152,TRJ152

TRIM0#

1
55435A - PANEL, INSTRUMENT PANEL FINISH, END RH
55402-0G010C0

GRJ152

BLACK,TRIM2#

1
55402-0G010E0

GRJ152

ORCHID BROWN,TRIM4#

1
55436A - PANEL, INSTRUMENT PANEL FINISH, END LH
55403-0G010E0

GRJ152

ORCHID BROWN,TRIM4#

1
55403-0G010C0

GRJ152

BLACK,TRIM2#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0G020

GRJ152..VX

1
55448A - CUSHION, INSTRUMENT PANEL FINISH, NO.1
55448-0G020E0

GRJ152

ORCHID BROWN,TRIM4#

1
55448-0G020C0

GRJ152

BLACK,TRIM2#

1
55449C - CUSHION, INSTRUMENT PANEL FINISH PANEL, NO.2
55449-0G020E0

GRJ152

ORCHID BROWN,TRIM4#

1
55449-0G020C0

GRJ152

BLACK,TRIM2#

1
55461A - ORNAMENT, INSTRUMENT PANEL
55011-0G010E1

GRJ152

DARK BROWN,TRIM2#

1
55461-0G060

GRJ152..VX

VX-L COLOR LEATHER & COSM.PACK

1
55461-0G080

GRJ152..VX

VX-L COLOR LEATHER & COSM.PACK

1
55011-0G010E0

GRJ152

LIGHT BROWN,TRIM4#

1
55471A - ORNAMENT, INSTRUMENT CLUSTER FINISH PANEL
55471-0G060

GRJ152..VX

VX-L COLOR LEATHER & COSM.PACK

1
55012-0G010E0

GRJ152

LIGHT BROWN,TRIM4#

1
55471-0G080

GRJ152..VX

VX-L COLOR LEATHER & COSM.PACK

1
55012-0G010E1

GRJ152

DARK BROWN,TRIM2#

1
55480D - PANEL ASSY, INSTRUMENT PANEL FINISH, LWR
55480-0G020E0

GRJ152

NEUTRAL BEIGE,TRIM4#

1
55480-0G020C0

GRJ152

BLACK,TRIM2#

1
55501A - DOOR SUB-ASSY, GLOVE COMPARTMENT
55501-0G011C0

GRJ152,TRJ152

TRIM2#

1
55501-0G011E2

GRJ152

TRIM4#

1
55501-0G011A0

GRJ152,TRJ152

TRIM0#

1
55501-0G011C0

GRJ152

TRIM2#

1
55539 - COVER, SPARE SWITCH HOLE
55539-58060C0

GRJ152

BLACK

1
55539C - COVER, SPARE SWITCH HOLE
55539-33170C0

GRJ152..VX

VX NAVI PACKAGE,BLACK

1
55539-33170C0

GRJ152

BLACK

1
55539C - COVER, SPARE SWITCH HOLE
55539-33170C0

GRJ152..VX

VX NAVI PACKAGE,BLACK

1
55539-33170C0

GRJ152

BLACK

1
55550 - DOOR ASSY, GLOVE COMPARTMENT
55550-0G010C0

GRJ152

BLACK,TRIM2#

1
55550-0G010C0

GRJ152,TRJ152

BLACK,TRIM2#

1
55550-0G010A0

GRJ152,TRJ152

FLAXEN,TRIM0#

1
55550-0G010E1

GRJ152

NEUTRAL BEIGE,TRIM4#

1
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-60050

GRJ152

2
55606 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.1
55606-0G030

GRJ152

1
55606-0G030

GRJ152,TRJ152

1
55607 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2
55607-0G020

GRJ152

1
55607-0G020

GRJ152,TRJ152

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-0G030C0

GRJ152

BLACK,TRIM2#

1
55650-0G030E0

GRJ152

ORCHID BROWN,TRIM4#

1
55660 - REGISTER ASSY, INSTRUMENT PANEL, NO.2
55660-0G030C0

GRJ152

BLACK,TRIM2#

1
55660-0G030E0

GRJ152

ORCHID BROWN,TRIM4#

1
55670A - REGISTER ASSY, INSTRUMENT PANEL, CENTER
55670-0G030

GRJ152

1
Common parts
90119-C0272 None epc.PartDetail.None
90159-C0022 None epc.PartDetail.None
90167-C0004 None epc.PartDetail.None
90467-05171 None epc.PartDetail.None
90467-10201 None epc.PartDetail.None
90467-10203 None epc.PartDetail.None
90467-13082A0 None epc.PartDetail.None
90468-05135 None epc.PartDetail.None
93540-14010 None epc.PartDetail.None
Linked diagrams
8302
8416
8603

ILLUST NO. 3 OF 4(1708- )

diagram 55420A 55522B 55539E 55539F 55670A 55670A 8603 9015950327 9015950327 9046705171 9046710203 9046710203 9356054012 9356054012 9356054012 9356054012
Part # Description Qty Price
Common parts
90159-50327 None epc.PartDetail.None
90467-05171 None epc.PartDetail.None
90467-10203 None epc.PartDetail.None
93560-54012 None epc.PartDetail.None
Linked diagrams
8603

ILLUST NO. 4 OF 4(1708- )

diagram 55405B 58805E 58805E 8401 8401 9046705171 9046705171 9046713082A0 9046713082A0 9046713082A0 9046713082A0
Part # Description Qty Price
Common parts
90467-05171 None epc.PartDetail.None
90467-13082A0 None epc.PartDetail.None
Linked diagrams
8401
