HDJ100R-GNANZQ (2002)

Toyota Land Cruiser 100

Production Aug 2002 - Aug 2007
Engine 1HDFTE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0208- )HDJ100..5FC

Click highlighted areas on diagram

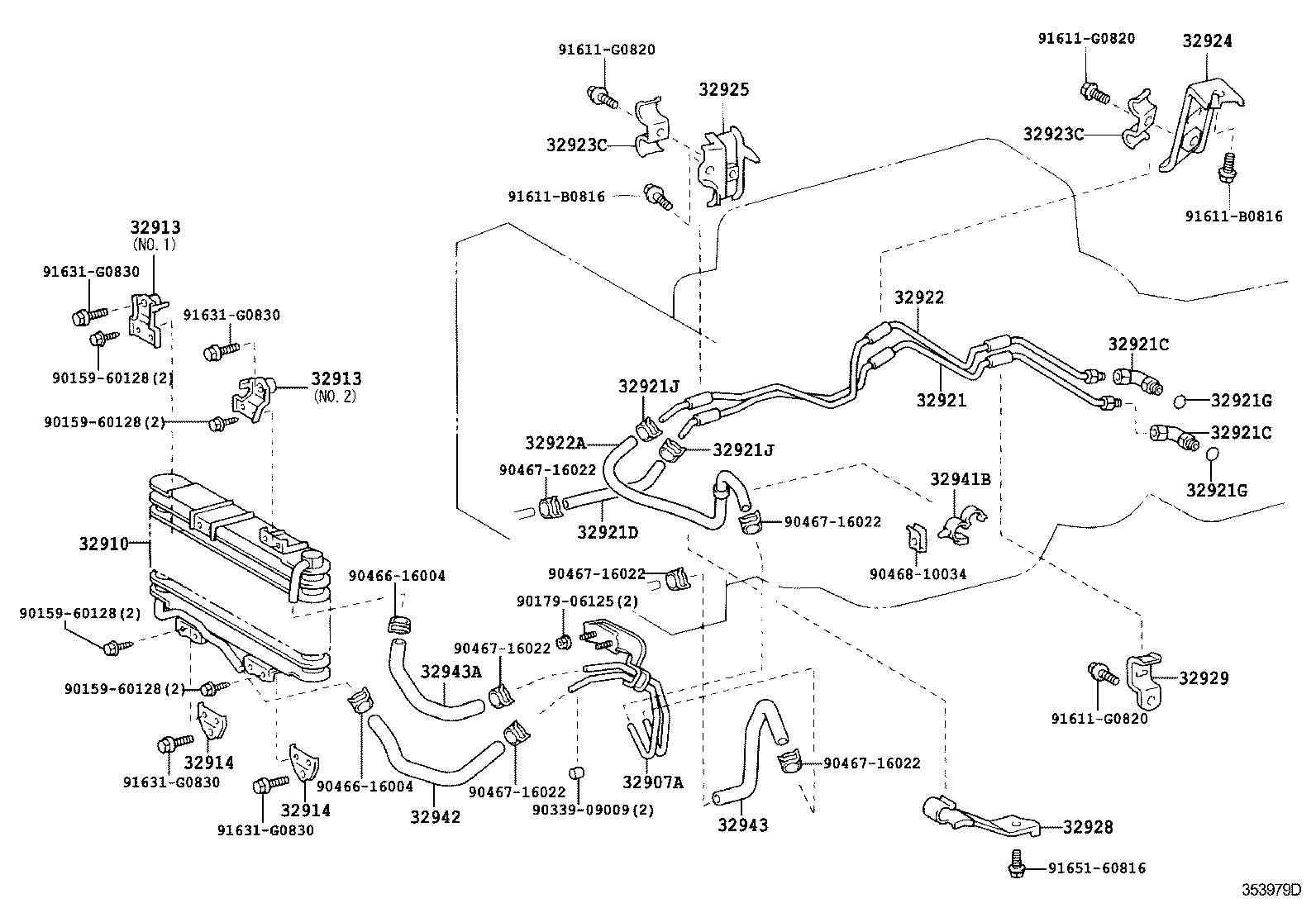

A750F,AIR COOLING OIL COOLER

diagram 32907A 32910 32913 32913 32914 32914 32921 32921C 32921C 32921D 32921G 32921G 32921J 32921J 32922 32922A 32923C 32923C 32924 32925 32928 32929 32941B 32942 32943 32943A 9015960128 9015960128 9015960128 9015960128 9017906125 9033909009 9046616004 9046616004 9046716022 9046716022 9046716022 9046716022 9046716022 9046716022 9046810034 91611B0816 91611B0816 91611G0820 91611G0820 91611G0820 91631G0830 91631G0830 91631G0830 91631G0830 9165160816
Part # Description Qty Price
32907A - TUBE, OIL COOLER
32907-60100

HDJ100..5FC

1
32907-60100

HDJ100..5FC

1
32910 - COOLER ASSY, OIL
32910-60140

HDJ100..5FC

1
32910-60140

HDJ100..5FC

1
32913 - BRACKET, OIL COOLER
32913-60220

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.1

1
32913-60230

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.2

1
32913-60230

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.2

1
32913-60220

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.1

1
32913 - BRACKET, OIL COOLER
32913-60220

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.1

1
32913-60230

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.2

1
32913-60230

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.2

1
32913-60220

HDJ100,UZJ100..5FC..(ARL,GEN)

NO.1

1
32914 - STAY, OIL COOLER
32914-60060

HDJ100,UZJ100..5FC..(ARL,GEN)

2
32914-60060

HDJ100,UZJ100..5FC..(ARL,GEN)

2
32914 - STAY, OIL COOLER
32914-60060

HDJ100,UZJ100..5FC..(ARL,GEN)

2
32914-60060

HDJ100,UZJ100..5FC..(ARL,GEN)

2
32921 - TUBE, OIL COOLER INLET, NO.1
32921-60220

HDJ100..5FC

1
32921-60360

HDJ100..5FC

1
32921-60220

HDJ100..5FC

1
32921C - UNION(FOR OIL COOLER TUBE)
90407-16009

HDJ100..5FC

2
90407-16009

HDJ100..5FC

2
32921C - UNION(FOR OIL COOLER TUBE)
90407-16009

HDJ100..5FC

2
90407-16009

HDJ100..5FC

2
32921D - HOSE(FOR OIL COOLER INLET)
90445-17096

HDJ100..5FC

1
90445-17096

HDJ100..5FC

1
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-11006

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
90301-11006

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-11006

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
90301-11006

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
32921J - CLIP(FOR OIL COOLER HOSE)
90467-16013

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
90467-16022

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
32921J - CLIP(FOR OIL COOLER HOSE)
90467-16013

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
90467-16022

FZJ100,HDJ100,UZJ100..ATM..(ARL,GCC,GEN)

2
32922 - TUBE, OIL COOLER OUTLET, NO.1
32922-60240

HDJ100..5FC

1
32922-60380

HDJ100..5FC

1
32922-60240

HDJ100..5FC

1
32922A - HOSE(FOR OIL COOLER OUTLET)
32942-60430

HDJ100..5FC

AIR COOLING OIL COOLER

1
32942-60430

HDJ100..5FC

AIR COOLING OIL COOLER

1
32923C - CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.4
90462-12076

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

2
90462-12076

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

2
32923C - CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.4
90462-12076

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

2
90462-12076

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

2
32924 - CLAMP, OIL COOLER TUBE, NO.2
32924-60110

HDJ100..5FC

1
32924-60110

HDJ100..5FC

1
32925 - CLAMP, OIL COOLER TUBE, NO.3
32925-60130

HDJ100..5FC

1
32925-60130

HDJ100..5FC

1
32928 - CLAMP, FLEXIBLE HOSE, NO.1
32928-60120

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

1
32928-60120

FZJ100,HDJ100..ATM..(ARL,GCC,GEN)

1
32928-60160

FZJ100,HDJ100..ATM

1
32929 - CLAMP, FLEXIBLE HOSE, NO.2
32929-24060

HDJ100,UZJ100..5FC..(ARL,GCC,GEN)

1
32929-24060

HDJ100,UZJ100..5FC..(ARL,GCC,GEN)

1
32941B - CLAMP(FOR OIL COOLER TUBE)
90464-00166

HDJ100..5FC

1
90464-00166

HDJ100..5FC

1
32942 - HOSE, OIL COOLER OUTLET, NO.1
90445-17103

HDJ100,UZJ100..5FC..(ARL,GEN)

1
90445-17103

HDJ100,UZJ100..5FC..(ARL,GEN)

1
32943 - HOSE, TRANSMISSION OIL COOLER, NO.1
32943-60220

HDJ100..5FC

1
32943-60220

HDJ100..5FC

1
32943A - HOSE, TRANSMISSION OIL COOLER, NO.2
32943-60290

HDJ100..5FC

1
32943-60290

HDJ100..5FC

1
Common parts
90159-60128
90179-06125
90339-09009
90466-16004
90467-16022
90468-10034
91611-B0816
91611-G0820
91631-G0830
91651-60816
