FZJ100L-GCMRKV (1998)

Toyota Land Cruiser 100

Production Jan 1998 - Aug 2007
Engine 1FZFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9801- )

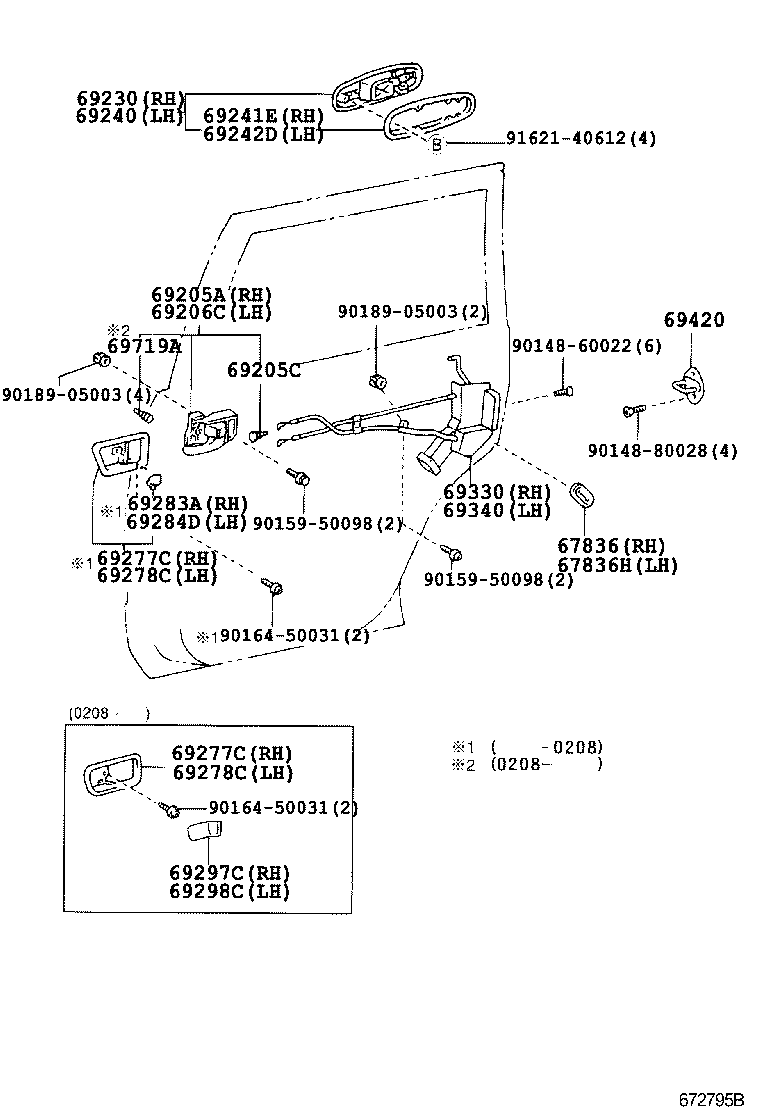

Click highlighted areas on diagram

diagram 67836 67836H 69205A 69205C 69206C 69230 69240 69241E 69242D 69277C 69277C 69278C 69278C 69283A 69284D 69297C 69298C 69330 69340 69420 69719A 9014860022 9014880028 9015950098 9015950098 9016450031 9016450031 9018905003 9018905003 9162140612
Part # Description Qty Price
67836 - COVER, REAR DOOR LOCK CHILD PROTECTION, RH
67836-12040

FZJ105..GX;FZJ100,HDJ100,HZJ105;FZJ105,UZJ100..LHD..(STD,VX)

1
67836-12040

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
67836-12040

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
67836H - COVER, REAR DOOR LOCK CHILD PROTECTION, LH
67836-12040

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
67836-12040

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
67836-12040

FZJ105..GX;FZJ100,HDJ100,HZJ105;FZJ105,UZJ100..LHD..(STD,VX)

1
69205A - HANDLE SUB-ASSY, REAR DOOR INSIDE, RH
69205-60110B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69205-60110B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69205-30150B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69205C - CUSHION(FOR REAR DOOR INSIDE HANDLE)
90541-04014

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

4
90541-04014

FZJ105..GX;FZJ100,HDJ100,HZJ105;FZJ105,UZJ100..LHD..(STD,VX)

2
90541-04014

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

2
69206C - HANDLE SUB-ASSY, REAR DOOR INSIDE, LH
69206-30150B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69206-60110B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69206-60110B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69230 - HANDLE ASSY, REAR DOOR OUTSIDE, RH
69230-60070

UZJ100..LHD;FZJ10#,HDJ100,HZJ105

CHROME PLATED

1
69230-60071

HDJ100,UZJ100..5FC..GX..ARL;HDJ100,UZJ100..5FC..(GCC,GEN);FZJ10#,HDJ100,HZJ105,UZJ100..(4FC,5F)..(ARL,GCC,GEN)

PLATED

1
69230-60071

HDJ100..GX;FZJ10#,HDJ100,HZJ105,UZJ100..DSL2,EFI,TD2

PLATED

1
69230-60071

HDJ100,UZJ100..5FC..GX..ARL;HDJ100,UZJ100..5FC..(GCC,GEN);FZJ10#,HDJ100,HZJ105,UZJ100..(4FC,5F)..(ARL,GCC,GEN)

PLATED

1
69240 - HANDLE ASSY, REAR DOOR OUTSIDE, LH
69240-60070

UZJ100..LHD;FZJ10#,HDJ100,HZJ105

CHROME PLATED

1
69240-60071

HDJ100..GX;FZJ10#,HDJ100,HZJ105,UZJ100..DSL2,EFI,TD2

*CR

1
69240-60071

HDJ100,UZJ100..5FC..GX..ARL;HDJ100,UZJ100..5FC..(GCC,GEN);FZJ10#,HDJ100,HZJ105,UZJ100..(4FC,5F)..(ARL,GCC,GEN)

*CR

1
69240-60071

HDJ100,UZJ100..5FC..GX..ARL;HDJ100,UZJ100..5FC..(GCC,GEN);FZJ10#,HDJ100,HZJ105,UZJ100..(4FC,5F)..(ARL,GCC,GEN)

*CR

1
69241E - PAD, REAR DOOR OUTSIDE HANDLE, RH
69241-60020

FZJ10#,HDJ100,HZJ105,UZJ100

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
69242D - PAD, REAR DOOR OUTSIDE HANDLE, LH
69241-60020

FZJ10#,HDJ100,HZJ105,UZJ100

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100

1
69241-60021

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

1
69277C - BEZEL, REAR DOOR INSIDE HANDLE, RH
69277-60040B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69277-60040B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69277-22090B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69277C - BEZEL, REAR DOOR INSIDE HANDLE, RH
69277-60040B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69277-60040B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69277-22090B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69278C - BEZEL, REAR DOOR INSIDE HANDLE, LH
69278-60030B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69278-22050B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69278-60030B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69278C - BEZEL, REAR DOOR INSIDE HANDLE, LH
69278-60030B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69278-22050B2

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69278-60030B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69283A - PLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
69283-30040B6

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69284D - PLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
69284-30040B6

FZJ10#,HDJ100,HZJ105,UZJ100

MD.GRAY,TRIM1#

1
69297C - BEZEL, DOOR INSIDE HANDLE, NO.2 RH
69297-60010B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69297-60010B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69298C - BEZEL, DOOR INSIDE HANDLE, NO.2 LH
69298-60010B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69298-60010B0

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

STONE,TRIM1#

1
69330 - LOCK ASSY, REAR DOOR, RH
69050-60061

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69330-60080

FZJ10#,HZJ105..STD

1
69050-60062

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69330-60080

FZJ10#,HZJ105..STD

1
69050-60061

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69330-60080

FZJ10#,HZJ105..STD

1
69340 - LOCK ASSY, REAR DOOR, LH
69340-60080

FZJ10#,HZJ105..STD

1
69340-60080

FZJ10#,HZJ105..STD

1
69340-60080

FZJ10#,HZJ105..STD

1
69060-60061

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69060-60062

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69060-60061

HZJ105..LHD..STD;FZJ105,HZJ105..GX;FZJ100,HDJ100,UZJ100..ARL,GCC,GEN

W(POWER DOOR LOCK)

1
69420 - PLATE ASSY, REAR DOOR LOCK STRIKER
69410-20110

FZJ105..GX;FZJ100,HDJ100,HZJ105;FZJ105,UZJ100..LHD..(STD,VX)

2
69410-20110

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

2
69410-20110

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

2
69719A - CUSHION, DOOR LOCK CONTROL
69719-30010

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

4
69719-30010

FZJ10#,HDJ100,HZJ105,UZJ100..ARL,GCC,GEN

8
Common parts
90148-60022
90148-80028
90159-50098
90164-50031
90189-05003
91621-40612
