PZJ75LV-KR (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1994
Engine 1PZ
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9001-9108)HJ75 ; (9001-9208)FJ70,75,HZJ75..4F

Click highlighted areas on diagram

H41

diagram 33121 33121B 33121C 33121C 33122 33213 33213A 33213A 33213A 33213A 33215 33221 33223 33223A 33223B 33225 33225A 33226 33226A 33226B 33231 33231A 33231B 33232 33241 33243 33245 33264B 33264B 33265A 33275C 33275C 33275C 33275E 33275E 33275E 9011910540 9165161035 9166161055 9411041000 9451101000 9538103020
Part # Description Qty Price
33121 - COVER, MANUAL TRANSMISSION CASE
33102-60060

HJ75;FJ70,75,HZJ75..4F

1
33121B - PLUG, EXPANSION OR TIGHT(FOR TRANSMISSION CASE COVER)
96411-11600

FJ70,75,HZJ75..4F

OD=16

3
33213 - FORK, 1ST & 2ND SHIFT
33212-60030

HJ75;FJ70,75,HZJ75..4F

1
33212-35032

LJ70,77,PZJ7#

1
33212-35032

PZJ70,73;PZJ75..4F

1
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33215 - FORK, 3RD & 4TH SHIFT
33213-35040

LJ70,77,PZJ7#

1
33213-60040

HJ75;FJ70,75,HZJ75..4F

1
33213-35040

PZJ70,73;PZJ75..4F

1
33221 - ARM, REVERSE SHIFT
33221-35030

PZJ70,73;PZJ75..4F

1
33221-35030

LJ70,77,PZJ7#

1
33225 - SHOE, SHIFT ARM
33225-35040

LJ70,77,PZJ7#

1
33225-35040

PZJ70,73;PZJ75..4F

1
33226 - PLUNGER, REVERSE SHIFT RETURN
33226-36011

HJ75;FJ70,75,HZJ75..4F

1
33226A - SPRING, COMPRESSION(FOR REVERSE SHIFT RETURN PLUNGER)
90501-16750

HJ75;FJ70,75,HZJ75..4F

1
33226B - WASHER, TYPE C(FOR REVERSE SHIFT RETURN PLUNGER)
90213-06001

HJ75;FJ70,75,HZJ75..4F

1
33231 - HEAD, REVERSE SHIFT
33202-60021

HJ75;FJ70,75,HZJ75..4F

1
33231-35061

PZJ70,73;PZJ75..4F

1
33231-35060

LJ70,77,PZJ7#

1
33231-35061

LJ77,PZJ7#

1
33231A - SPRING, REVERSE SHIFT RESTRICT
90501-14035

HJ75;FJ70,75,HZJ75..4F

1
33231B - BALL, REVERSE SHIFT RESTRICT
90360-06004

HJ75;FJ70,75,HZJ75..4F

1
33232 - HEAD, 1ST & 2ND SHIFT
33233-60020

HJ75;FJ70,75,HZJ75..4F

1
33241 - SHAFT, REVERSE SHIFT FORK
33241-60031

HJ75;FJ70,75,HZJ75..4F

1
33244-35040

LJ70,77,PZJ7#

1
33244-35040

PZJ70,73;PZJ75..4F

1
33243 - SHAFT, 1ST & 2ND SHIFT FORK
33242-35031

LJ77,PZJ7#

1
33242-35030

LJ70,77,PZJ7#

1
33242-60020

HJ75;FJ70,75,HZJ75..4F

1
33242-35031

PZJ70,73;PZJ75..4F

1
33245 - SHAFT, 3RD & 4TH SHIFT FORK
33243-60052

HJ75;FJ70,75,HZJ75..4F

1
33243-35070

LJ70,77,PZJ7#

1
33243-35071

LJ77,PZJ7#

1
33243-35071

PZJ70,73;PZJ75..4F

1
33264B - ROLLER, NO.1 (FOR SHIFT INTER LOCK )
90361-10003

LJ70,77,PZJ7#

L=13.6,OD=9.5

1
90361-10003

PZJ70,73;PZJ75..4F

L=13.6,OD=9.5

2
33264B - ROLLER, NO.1 (FOR SHIFT INTER LOCK )
90361-10003

LJ70,77,PZJ7#

L=13.6,OD=9.5

1
90361-10003

PZJ70,73;PZJ75..4F

L=13.6,OD=9.5

2
33265A - ROLLER, NO.2 (FOR INTER LOCK)
90361-05001

HJ75;FJ70,75,HZJ75..4F

1
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
Common parts
90119-10540
91651-61035
91661-61055
94110-41000
94511-01000
95381-03020

(9001-9401)PZJ7#..4F

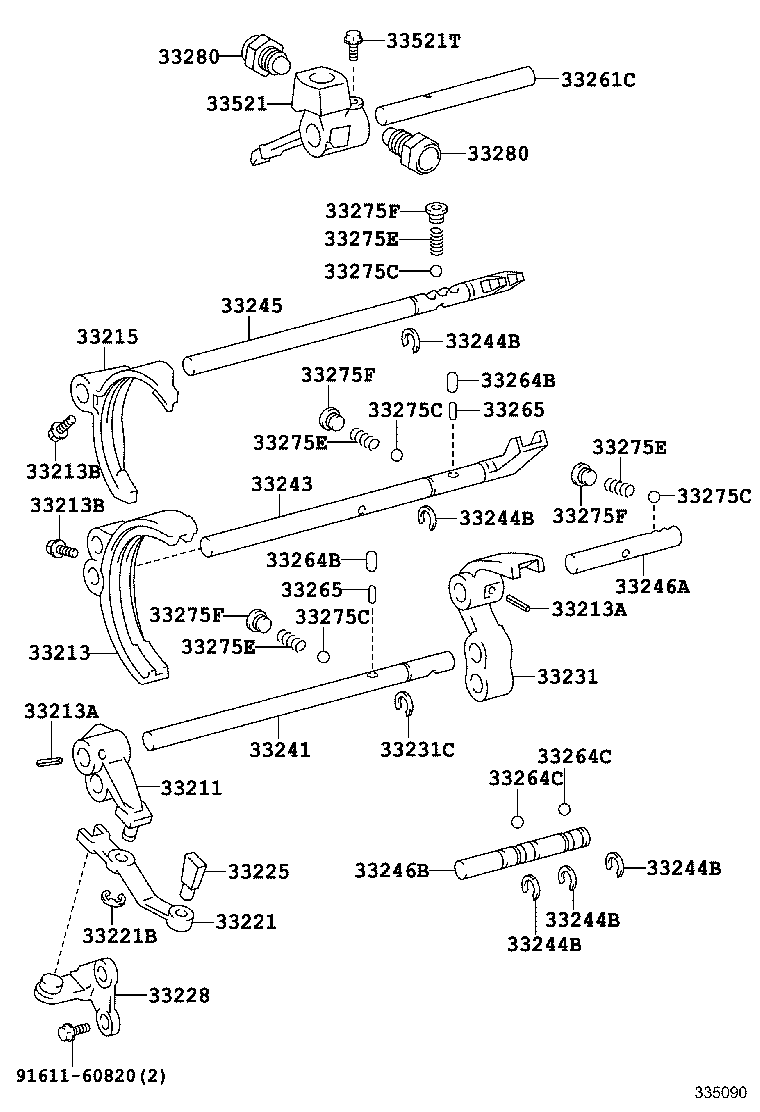

Click highlighted areas on diagram

R141

diagram 33211 33213 33213A 33213A 33213B 33213B 33215 33221 33221B 33225 33228 33231 33231C 33241 33243 33244B 33244B 33244B 33244B 33244B 33245 33246A 33246B 33261C 33264B 33264B 33264C 33264C 33265 33265 33275C 33275C 33275C 33275C 33275E 33275E 33275E 33275E 33275F 33275F 33275F 33275F 33280 33280 33521 33521T 9161160820
Part # Description Qty Price
33211 - FORK, REVERSE SHIFT
33211-35030

LJ70,77,PZJ7#

1
33211-35030

PZJ70,73;PZJ75..4F

1
33213 - FORK, 1ST & 2ND SHIFT
33212-60030

HJ75;FJ70,75,HZJ75..4F

1
33212-35032

LJ70,77,PZJ7#

1
33212-35032

PZJ70,73;PZJ75..4F

1
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

PZJ70,73;PZJ75..4F;RJ70..SOT

2
90254-05001

LJ70,77,PZJ7#;LJ72,79,RJ7#..4F

2
33213B - BOLT(FOR SHIFT FORK SET)
90105-06077

PZJ7#..4F

2
90105-06077

PZJ7#..4F

2
33213B - BOLT(FOR SHIFT FORK SET)
90105-06077

PZJ7#..4F

2
90105-06077

PZJ7#..4F

2
33215 - FORK, 3RD & 4TH SHIFT
33213-35040

LJ70,77,PZJ7#

1
33213-60040

HJ75;FJ70,75,HZJ75..4F

1
33213-35040

PZJ70,73;PZJ75..4F

1
33221 - ARM, REVERSE SHIFT
33221-35030

PZJ70,73;PZJ75..4F

1
33221-35030

LJ70,77,PZJ7#

1
33221B - RING, E(FOR REVERSE SHIFT ARM)
96160-01000

KZJ7#,LJ7#,PZJ7#,RJ7#

1
96160-01000

LJ7#,PZJ7#,RJ7#

1
96160-01000

LJ70,PZJ7#,RJ70

1
33225 - SHOE, SHIFT ARM
33225-35040

LJ70,77,PZJ7#

1
33225-35040

PZJ70,73;PZJ75..4F

1
33228 - BRACKET, REVERSE SHIFT ARM
33228-35010

LJ70,77,PZJ7#

1
33228-35010

PZJ70,73;PZJ75..4F

1
33231 - HEAD, REVERSE SHIFT
33202-60021

HJ75;FJ70,75,HZJ75..4F

1
33231-35061

PZJ70,73;PZJ75..4F

1
33231-35060

LJ70,77,PZJ7#

1
33231-35061

LJ77,PZJ7#

1
33231C - RING(FOR REVERSE SHIFT HEAD)
90520-12003

LJ70,77,PZJ7#

1
90520-12003

PZJ70,73;PZJ75..4F

1
33241 - SHAFT, REVERSE SHIFT FORK
33241-60031

HJ75;FJ70,75,HZJ75..4F

1
33244-35040

LJ70,77,PZJ7#

1
33244-35040

PZJ70,73;PZJ75..4F

1
33243 - SHAFT, 1ST & 2ND SHIFT FORK
33242-35031

LJ77,PZJ7#

1
33242-35030

LJ70,77,PZJ7#

1
33242-60020

HJ75;FJ70,75,HZJ75..4F

1
33242-35031

PZJ70,73;PZJ75..4F

1
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12003

PZJ7#..4F

5
90520-12003

PZJ7#..4F

5
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12003

PZJ7#..4F

5
90520-12003

PZJ7#..4F

5
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12003

PZJ7#..4F

5
90520-12003

PZJ7#..4F

5
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12003

PZJ7#..4F

5
90520-12003

PZJ7#..4F

5
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12003

PZJ7#..4F

5
90520-12003

PZJ7#..4F

5
33245 - SHAFT, 3RD & 4TH SHIFT FORK
33243-60052

HJ75;FJ70,75,HZJ75..4F

1
33243-35070

LJ70,77,PZJ7#

1
33243-35071

LJ77,PZJ7#

1
33243-35071

PZJ70,73;PZJ75..4F

1
33246A - SHAFT, REVERSE & 5TH SHIFT HEAD
33246-35030

PZJ70,73;PZJ75..4F

1
33246-35030

LJ70,77,PZJ7#

1
33246B - SHAFT, REVERSE SHIFT HEAD
33245-35060

PZJ7#..4F

1
33245-35060

PZJ7#..4F

1
33261C - SHAFT, SHIFT & SELECT LEVER
33261-35100

LJ70,77,PZJ7#

1
33261-35100

PZJ70,73;PZJ75..4F

1
33264B - ROLLER, NO.1 (FOR SHIFT INTER LOCK )
90361-10003

LJ70,77,PZJ7#

L=13.6,OD=9.5

1
90361-10003

PZJ70,73;PZJ75..4F

L=13.6,OD=9.5

2
33264B - ROLLER, NO.1 (FOR SHIFT INTER LOCK )
90361-10003

LJ70,77,PZJ7#

L=13.6,OD=9.5

1
90361-10003

PZJ70,73;PZJ75..4F

L=13.6,OD=9.5

2
33264C - BALL (FOR SHIFT INTER LOCK)
90360-10003

PZJ70,73;PZJ75..4F

2
90360-10003

HZJ75..RHD..5F;FZJ75,HZJ70..ARL;HZJ75..LHD..5F..CBU;FZJ73,75,PZJ7#..CBR,DSL;FJ7#,FZJ70,71,74,78,79,HZJ73,LJ7#,RJ7#..5F

2
33264C - BALL (FOR SHIFT INTER LOCK)
90360-10003

PZJ70,73;PZJ75..4F

2
90360-10003

HZJ75..RHD..5F;FZJ75,HZJ70..ARL;HZJ75..LHD..5F..CBU;FZJ73,75,PZJ7#..CBR,DSL;FJ7#,FZJ70,71,74,78,79,HZJ73,LJ7#,RJ7#..5F

2
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05029

PZJ70,73;PZJ75..4F

L=11.5,OD=4.8

2
90250-05029

LJ70,77,PZJ7#

L=11.5,OD=4.8

2
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05029

PZJ70,73;PZJ75..4F

L=11.5,OD=4.8

2
90250-05029

LJ70,77,PZJ7#

L=11.5,OD=4.8

2
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275C - BALL (FOR SHIFT DETENT)
90360-10003

FJ7#,HZJ7#..5F;LJ72,79,PZJ7#,RJ7#..4F

4
90360-10003

HZJ7#,LJ72,PZJ73;LJ79,PZJ70,75,RJ7#..4F

4
90360-10003

HJ75;FJ70,75,HZJ75..4F

5
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275E - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-10061

LJ70,PZJ7#,RJ70

L=22.1

1
90501-16056

HJ75;FJ70,75,HZJ75..4F

3
90501-10061

LJ7#,PZJ7#,RJ7#

L=22.1

1
90501-10061

PZJ70,73;PZJ75..4F;RJ70..SOT

L=22.1

1
90501-16117

PZJ7#..4F

L=33.6

3
90501-16117

PZJ7#..4F

L=33.6

3
33275F - PLUG (FOR SHIFT DETENT BALL)
90341-12008

FZJ70,75..ARL;FZJ71,74,78,79;LJ72,79,PZJ70,75,RJ7#..4F;FZJ70,73,75,PZJ73..(GCC,GEN,SA)..(CBR,DSL)

4
90341-12008

PZJ7#..4F;RJ70..SOT

4
33275F - PLUG (FOR SHIFT DETENT BALL)
90341-12008

FZJ70,75..ARL;FZJ71,74,78,79;LJ72,79,PZJ70,75,RJ7#..4F;FZJ70,73,75,PZJ73..(GCC,GEN,SA)..(CBR,DSL)

4
90341-12008

PZJ7#..4F;RJ70..SOT

4
33275F - PLUG (FOR SHIFT DETENT BALL)
90341-12008

FZJ70,75..ARL;FZJ71,74,78,79;LJ72,79,PZJ70,75,RJ7#..4F;FZJ70,73,75,PZJ73..(GCC,GEN,SA)..(CBR,DSL)

4
90341-12008

PZJ7#..4F;RJ70..SOT

4
33275F - PLUG (FOR SHIFT DETENT BALL)
90341-12008

FZJ70,75..ARL;FZJ71,74,78,79;LJ72,79,PZJ70,75,RJ7#..4F;FZJ70,73,75,PZJ73..(GCC,GEN,SA)..(CBR,DSL)

4
90341-12008

PZJ7#..4F;RJ70..SOT

4
33280 - PIN ASSY, REVERSE RESTRICT
33280-35060

LJ70,77,PZJ7#

RH

1
33280-35070

PZJ70,73;PZJ75..4F

LH

1
33280-35070

LJ70,77,PZJ7#

LH

1
33280-35060

PZJ70,73;PZJ75..4F

RH

1
33280 - PIN ASSY, REVERSE RESTRICT
33280-35060

LJ70,77,PZJ7#

RH

1
33280-35070

PZJ70,73;PZJ75..4F

LH

1
33280-35070

LJ70,77,PZJ7#

LH

1
33280-35060

PZJ70,73;PZJ75..4F

RH

1
33521 - HOUSING, SHIFT LEVER
33521-35130

LJ70,77,PZJ7#

1
33521-35131

LJ77,PZJ7#

1
33521-35131

PZJ70,73;PZJ75..4F

1
33521T - BOLT (FOR SHIFT LEVER HOUSING)
90105-08079

LJ70,77,PZJ7#

1
90105-08079

PZJ70,73;PZJ75..4F

1
Common parts
91611-60820
