PZJ75LV-KR (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1994
Engine 1PZ
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9001-9501)1PZ

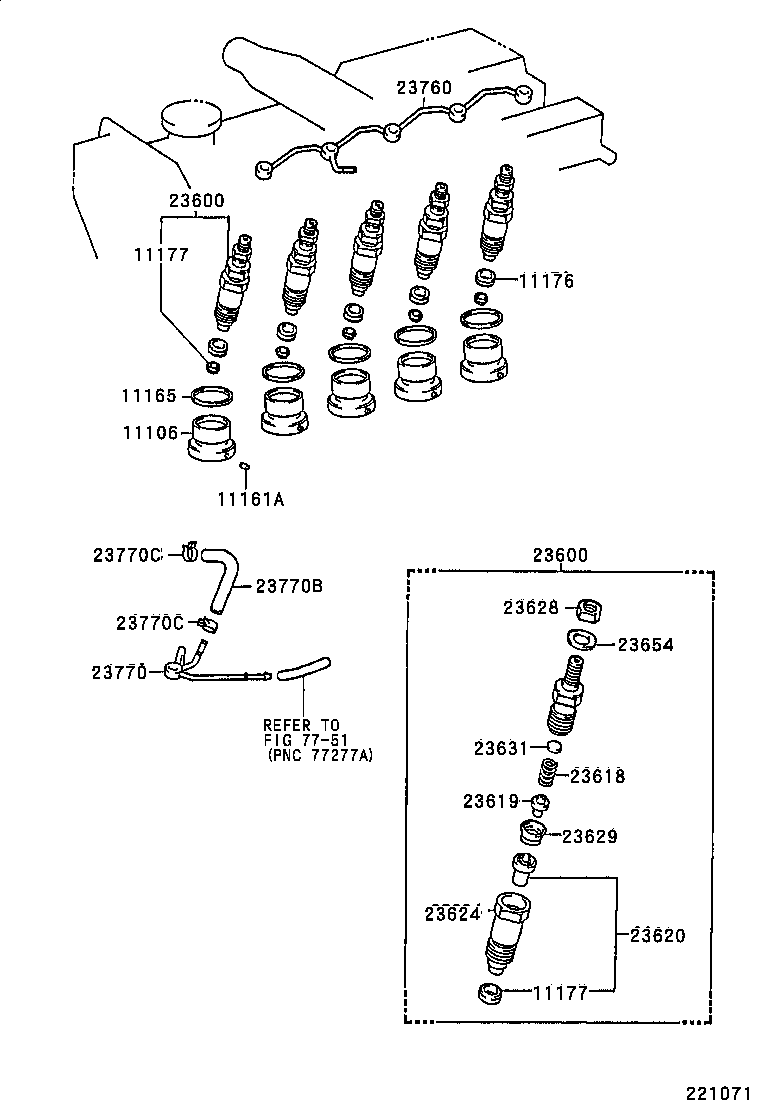

Click highlighted areas on diagram

diagram 11106 11161A 11165 11176 11177 11177 23600 23600 23618 23619 23620 23624 23628 23629 23631 23654 23760 23770 23770B 23770C 23770C 7751
Part # Description Qty Price
11106 - CHAMBER SUB-ASSY, COMBUSTION
11106-17020

1PZ..PZJ7#

 5
11106-17020

1PZ..PZJ7#

 5
11161A - PIN, STRAIGHT(FOR COMBUSTION CHAMBER)
90250-02046

1PZ..PZJ7#

 5
11165 - SHIM(FOR COMBUSTION CHAMBER)
11165-54030

1PZ..PZJ7#

T=0.03

 5
11176 - SEAT, INJECTION NOZZLE
11176-64010

1PZ..PZJ7#

 5
11177 - GASKET, INJECTION NOZZLE SEAT
11177-64010

1PZ..PZJ7#

 5
11177 - GASKET, INJECTION NOZZLE SEAT
11177-64010

1PZ..PZJ7#

 5
23600 - HOLDER & NOZZLE SET, NOZZLE
23600-19015

1PZ..PZJ7#

 5
23600 - HOLDER & NOZZLE SET, NOZZLE
23600-19015

1PZ..PZJ7#

 5
23618 - SPRING, NOZZLE HOLDER PRESSURE
23618-54730

1PZ..PZJ7#

 5
23619 - PIN, NOZZLE HOLDER PRESSURE
23619-64010

1PZ..PZJ7#

 5
23620 - NOZZLE ASSY
23620-69045

1PZ..PZJ7#

 5
23620-69035

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

 5
23620-69045

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

W(*HAC)

 5
23624 - NUT, NOZZLE RETAINING
23624-64041

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

 5
23624-64041

1PZ..PZJ7#

 5
23624-18010

1PZ..PZJ7#

 5
23628 - NUT(FOR RING PACKING SETTING)
23628-64010

1PZ..PZJ7#

 5
23629 - PIECE, DISTANCE(FOR NOZZLE)
23629-54080

1PZ..PZJ7#

 5
23631 - WASHER(FOR NOZZLE HOLDER PRESSURE SPRING)
23631-64010

1PZ..PZJ7#

T=0.900

 5
23631-64018

1PZ..PZJ7#

T=1.100

 5
23631-64016

1PZ..PZJ7#

T=1.050

 5
23631-64012

1PZ..PZJ7#

T=0.950

 5
23632-64012

1PZ..PZJ7#

T=1.200

 5
23632-64014

1PZ..PZJ7#

T=1.250

 5
23632-64018

1PZ..PZJ7#

T=1.350

 5
23633-64014

1PZ..PZJ7#

T=1.500

 5
23631-64014

1PZ..PZJ7#

T=1.000

 5
23633-64010

1PZ..PZJ7#

T=1.400

 5
23633-64012

1PZ..PZJ7#

T=1.450

 5
23632-64016

1PZ..PZJ7#

T=1.300

 5
23632-64010

1PZ..PZJ7#

T=1.150

 5
23634-64010

1PZ..PZJ7#

T=1.650

 5
23634-64012

1PZ..PZJ7#

T=1.700

 5
23634-64018

1PZ..PZJ7#

T=1.850

 5
23633-64016

1PZ..PZJ7#

T=1.550

 5
23635-64012

1PZ..PZJ7#

T=1.950

 5
23635-64010

1PZ..PZJ7#

T=1.900

 5
23634-64014

1PZ..PZJ7#

T=1.750

 5
23633-64018

1PZ..PZJ7#

T=1.600

 5
23634-64016

1PZ..PZJ7#

T=1.800

 5
23631-64013

1PZ..PZJ7#

T=0.975

 5
23631-64015

1PZ..PZJ7#

T=1.025

 5
23632-64013

1PZ..PZJ7#

T=1.225

 5
23632-64015

1PZ..PZJ7#

T=1.275

 5
23631-64017

1PZ..PZJ7#

T=1.075

 5
23632-64011

1PZ..PZJ7#

T=1.175

 5
23633-64011

1PZ..PZJ7#

T=1.425

 5
23633-64015

1PZ..PZJ7#

T=1.525

 5
23633-64017

1PZ..PZJ7#

T=1.575

 5
23631-64011

1PZ..PZJ7#

T=0.925

 5
23633-64019

1PZ..PZJ7#

T=1.625

 5
23632-64019

1PZ..PZJ7#

T=1.375

 5
23631-64019

1PZ..PZJ7#

T=1.125

 5
23634-64015

1PZ..PZJ7#

T=1.775

 5
23634-64017

1PZ..PZJ7#

T=1.825

 5
23634-64011

1PZ..PZJ7#

T=1.675

 5
23633-64013

1PZ..PZJ7#

T=1.475

 5
23632-64017

1PZ..PZJ7#

T=1.325

 5
23635-64011

1PZ..PZJ7#

T=1.925

 5
23634-64019

1PZ..PZJ7#

T=1.875

 5
23634-64013

1PZ..PZJ7#

T=1.725

 5
23654 - WASHER(FOR RING PACKING)
23654-64010

1PZ..PZJ7#

 5
23760 - PIPE ASSY, NOZZLE LEAKAGE
23761-18010

1PZ..PZJ7#

 1
23770 - PIPE ASSY, NOZZLE LEAKAGE, NO.2
23762-17010

1PZ..PZJ7#

 1
23762-17010

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

 1
23762-17020

1PZ..PZJ7#..GEN

W(HIGH ALTITUDE COMPENSATOR)

 1
23762-17021

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

W(HIGH ALTITUDE COMPENSATOR)

 1
23762-17020

1PZ..PZJ75..RHD;1PZ..PZJ70,73..GEN;1PZ..PZJ75..LHD..CBU

W(HIGH ALTITUDE COMPENSATOR)

 1
23762-17010

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

 1
23762-17021

1PZ..PZJ70,73;1PZ..PZJ75..RHD;1PZ..PZJ75..LHD..CBU

W(HIGH ALTITUDE COMPENSATOR)

 1
23770B - HOSE, FUEL
95333-04020

1PZ..PZJ7#

*H,L=140

 1
23770C - CLAMP OR CLIP(FOR FUEL HOSE SET)
90467-10049

1PZ..PZJ7#

 2
23770C - CLAMP OR CLIP(FOR FUEL HOSE SET)
90467-10049

1PZ..PZJ7#

 2
Linked diagrams
7751
