Toyota Land cruiser HZJ80 SWITCH & RELAY & COMPUTER

Manufacturers Home
Toyota
GR
LAND CRUISER
HZJ80R-GNMNSQ (1990)
8401 - SWITCH & RELAY & COMPUTER

HZJ80R-GNMNSQ (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1998

Engine 1HZ

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

ILLUST NO. 5 OF 7(9001-0808)

Click highlighted areas on diagram

COMBINATION SWITCH

Part #	Description	Period	Qty	Price
Common parts
82711-14550
82711-16110
90461-08549
90461-12206
90463-12570
90463-13003
90463-15402
90464-00537
90464-00551
93315-14010
93319-13008
93319-14012
93319-15012
Linked diagrams
4501

ILLUST NO. 4 OF 7(9001-0808)

Click highlighted areas on diagram

COWL RELAY

Part #	Description	Period	Qty	Price
Common parts
91511-B0614
91512-60614
91651-40616

ILLUST NO. 4 OF 7(9001-0808)

Click highlighted areas on diagram

COWL RELAY

Part #	Description	Period	Qty	Price
Common parts
91512-60614
91651-40612
91651-40616
91651-60616
91652-60616
93319-15010
93560-55016
93568-55014
94332-15000

ILLUST NO. 3 OF 7(9001-0808)RHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW

Part #	Description	Period	Qty	Price
Common parts
90164-50025
90170-09002
90170-11206
90206-11012

ILLUST NO. 6 OF 7(9001-0808)

Click highlighted areas on diagram

DOOR,FLOOR SW

Part #	Description	Period	Qty	Price
Common parts
90119-06390
90159-40155
90159-60081
90189-06043
90430-18008
90467-13030
91621-40612
91626-40818
91651-40614
91651-60614
93313-14012
93315-14014
93319-A4010
93540-14012
94120-41000

ILLUST NO. 7 OF 7(9001-9908)

Click highlighted areas on diagram

AMBIENT SENSOR & COVER

Part #	Description	Period	Qty	Price
Common parts
82711-12120
90164-40074
93540-24020

ILLUST NO. 3 OF 9(9001- )RHD

Click highlighted areas on diagram

RH COWL RELAY

Part #	Description	Period	Qty
28371A - RELAY, BULB CHECK
90987-02004	1FZFE,1H#..FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1995	1
90987-02004	3F#,1H#..FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
81980 - FLASHER ASSY, TURN SIGNAL
81980-12070	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
81980-32010	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
82600F - FUSE, FUSE BLOCK
90982-09003	HDJ80;HZJ80..VX;FJ80,HZJ80..RHD 15A,COWL RELAY BLOCK	01/1990 - 05/1991	6
90982-09004	FJ80..VX;HDJ80,HZJ80;FJ80..4FC..GX..GCC;FJ80..(GX,STD)..(ARL,GEN) 20A,YELLOW,COWL RELAY BLOCK	01/1990 - 05/1991	2
90982-09002	FJ80,HDJ80,HZJ80 10A,COWL RELAY BLOCK	01/1990 - 05/1991	3
90982-09002	HDJ80..GEN;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2) 10A,COWL RELAY BLOCK	05/1991 - 08/1991	3
90982-09002	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-09003	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	3
90982-09004	FJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	01/1990 - 08/1992	1
90982-09005	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-07011	FJ80,FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	01/1990 - 08/1992	1
90982-09002	FZJ80..RHD..VX;FJ80,FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1991 - 08/1992	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	2
90982-09003	HDJ80..GX;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD);FJ80,HZJ80..RHD..(DSL,EFI) 15A	08/1991 - 08/1992	4
90982-09004	HDJ80..GX;FJ80,HZJ80..RHD;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD) 20A,YELLOW	08/1991 - 08/1992	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	08/1992 - 01/1995	1
90982-09002	FJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	01/1990 - 08/1992	2
90982-09005	FJ80,FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	01/1990 - 08/1992	3
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A,COWL RELAY BLOCK	08/1992 - 01/1995	4
90982-09002	FZJ80..RHD..VX..CBR;FZJ80..LHD..VX..EFI;FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW,COWL RELAY BLOCK	08/1993 - 01/1995	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09004	FZJ80..LUB;HDJ80,HZJ80;FZJ80..SOB..(ARL,GEN);FZJ80..SOB..(GX,VX)..GCC 20A,YELLOW,COWL RELAY BLOCK	08/1992 - 08/1993	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09002	FZJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09003	FZJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	2
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A	01/1995 - 01/1998	4
90982-09004	FZJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	08/1992 - 01/1998	1
90982-09002	FZJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	08/1992 - 01/1998	2
90982-09002	FZJ80,HDJ80,HZJ80..DSL,EFI,TD2,TD4 10A	01/1995 - 08/1996	1
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW	01/1995 - 01/1998	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A	01/1995 - 01/1998	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN	01/1995 - 01/1998	1
90982-09002	FZJ80..ARL;HDJ80,HZJ80;FZJ80..LHD..5F;FZJ80..LHD..4FC..(GX,VX) 10A,E/G ROOM RELAY BLOCK	08/1996 - 12/2999	1
82600G - PLATE, CAUTION(FOR FUSE)
82683-60010	FJ80,FZJ80,HDJ80,HZJ80 COWL PANEL SIDE	01/1990 - 08/1992	1
82683-60010	FZJ80,HDJ80,HZJ80 COWL PANEL SIDE	08/1992 - 01/1995	1
82600M - FUSE, MEDIUM CURRENT
90982-10001	FJ80,FZJ80,HDJ80,HZJ80 30A,PINK	01/1990 - 08/1992	2
90982-10001	HDJ80..LHD..5F;HDJ80..4FC..GEN;FZJ80,HZJ80..CBR,DSL;FZJ80..4FC..(GX,STD)..GEN;FZJ80,HDJ80..(ARL,GCC)..(EFI,TD2,TD4) 30A,PINK	08/1992 - 12/2999	2
82616 - PULLER, FUSE
82616-12010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
82616-12010	HDJ80..LHD..5F;HDJ80..4FC..GEN;FZJ80,HZJ80..CBR,DSL;FZJ80..4FC..(GX,STD)..GEN;FZJ80,HDJ80..(ARL,GCC)..(EFI,TD2,TD4)	08/1992 - 12/2999	1
84340 - SWITCH ASSY, STOP LAMP
84340-32050	FJ80,HDJ80,HZJ80	08/1991 - 12/1991	1
84340-30030	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
84340-32090	FJ80,FZJ80,HDJ80,HZJ80	01/1992 - 08/1992	1
85910C - RELAY ASSY (FOR HEATER BLOWER MOTOR)
90987-04002	FJ80,FZJ80,HDJ80,HZJ80	04/1990 - 08/1992	1
90987-04002	HDJ80,HZJ80;FJ80..ARL,GEN;FJ80..(GX,STD)..GCC	01/1990 - 04/1990	1
90987-04002	HZJ80..GCC;HZJ80..LHD..LUB;HZJ80..LHD..STD;FZJ80..GX..GEN..EFI;FZJ80..LHD..VX..EFI;FZJ80,HDJ80..CBR,TD2,TD4;FZJ80,HZJ80..RHD..(DSL,EFI)	08/1992 - 12/2999	1
85912 - RELAY, DEFOGGER
90987-02004	HZJ80..LUB;HZJ80..LHD..STD;FJ80,FZJ80,HDJ80;HZJ80..SOB..(ARL,GCC)	01/1990 - 08/1992	1
90987-02004	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85915 - RELAY, MAIN
90987-02004	FZJ80..STD..GEN..EFI;FZJ80,HDJ80,HZJ80..GX,VX	08/1992 - 12/2999	1
90987-02004	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
85916N - RELAY, TAIL LAMP
90987-01003	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
90987-01003	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85960 - RELAY ASSY, LAMP CONTROL
85960-60010	FZJ80,HDJ80,HZJ80..LUB..ARL	08/1992 - 01/1998	1
86650C - BUZZER ASSY, SEDIMENTER WARNING
86650-60020	HDJ80,HZJ80	01/1990 - 08/1992	1
89531A - RELAY, TRANSMISSION CONTROL
89531-60010	HZJ80..RHD;FZJ80..4FC..STD;FZJ80..STD..ARL;FZJ80,HDJ80..GX,VX;HZJ80..LHD..(GX,VX)	08/1992 - 12/2999	1
89531-60010	FJ80..STD..ARL;HZJ80..RHD..5F;HZJ80..LHD..(GX,VX);FJ80,FZJ80,HDJ80..GX,VX	08/1991 - 08/1992	1
89531-60010	FJ80,HZJ80..STD..ARL;FJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1991	1
Common parts
90179-06158
91651-40616
94120-41000
Linked diagrams
8404

ILLUST NO. 7 OF 9(9001- )

Click highlighted areas on diagram

DOOR,ROOF SW.

Part #	Description	Period	Qty
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-24010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
84231-12070	FZJ80,HDJ80,HZJ80	08/1992 - 12/1993	2
84231-60010	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	2
84231-32070	FZJ80,HDJ80,HZJ80	12/1993 - 01/1995	2
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-24010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
84231-12070	FZJ80,HDJ80,HZJ80	08/1992 - 12/1993	2
84231-60010	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	2
84231-32070	FZJ80,HDJ80,HZJ80	12/1993 - 01/1995	2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-24010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
84231-60020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	2
84231-12070	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-24010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
84231-60020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	2
84231-12070	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	2
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	3
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	3
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	3
84820 - MASTER SWITCH ASSY, POWER WINDOW REGULATOR
84820-32140	FJ80,FZJ80,HDJ80,HZJ80..RHD..(GX,VX)	01/1990 - 08/1992	1
84820-32140	FZJ80,HDJ80,HZJ80..RHD..(GX,VX)	08/1992 - 01/1995	1
84930 - SWITCH ASSY, DOOR CONTROL
84930-60020	FZJ80,HDJ80,HZJ80..GX..ARL	08/1996 - 01/1998	1
84931B - SWITCH, DOOR CONTROL
84931-60010	FZJ80,HDJ80,HZJ80..RHD..(GX,VX)	08/1992 - 01/1995	1
84931-60010	FJ80,FZJ80,HDJ80,HZJ80..RHD..(GX,VX)	01/1990 - 08/1992	1
85921 - RELAY, SLIDING ROOF CONTROL
85921-60010	FZJ80,HDJ80,HZJ80..GX,VX	08/1992 - 01/1995	1
85921-60010	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
85980 - RELAY ASSY, DOOR CONTROL
85980-60010	FJ80,FZJ80,HDJ80,HZJ80..RHD..(GX,VX)	01/1990 - 08/1992	1
89439 - BRACKET, SENSOR
89439-60010	HDJ80..ARL;HDJ80..LHD;FZJ80..VX..GCC;FJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
Common parts
90105-06226
90119-06390
90119-06601
90159-60081
90164-50047
90167-40012
90189-04170
90189-06125
91611-60612
93540-14012

ILLUST NO. 5 OF 9(9001-9501)RHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW.

Part #	Description	Period	Qty
84118 - KNOB, LIGHT CONTROL RHEOSTAT
84118-22030	HDJ80;FJ80,FZJ80,HZJ80..VX;FJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84118-22030	HDJ80;FZJ80,HZJ80..VX;FZJ80,HZJ80..(GX,STD)..ARL	08/1992 - 12/2999	1
84119 - RHEOSTAT, LIGHT CONTROL
84119-60020	FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
84119-60020	FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84332-42010	FZJ80,HDJ80,HZJ80	08/1994 - 12/2999	1
84332-20260	FJ80,FZJ80,HDJ80,HZJ80	08/1991 - 08/1992	1
84332-20260	FZJ80,HDJ80,HZJ80	08/1992 - 08/1994	1
84332-60190	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
84330B - BULB, HAZARD WARNING SIGNAL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84999-10320	FZJ80,HDJ80,HZJ80 14V 0.84W	08/1992 - 12/2999	1
84560A - SWITCH ASSY, FUEL CONTROL
84560-60010	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
84560B - BULB, FUEL CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84660C - SWITCH, COOLER
84660-60030	FZJ80,HDJ80,HZJ80..GX..ARL SINGLE DEALER OPT	08/1992 - 01/1998	1
84660-60040	FJ80,HZJ80..GX..ARL	01/1990 - 01/1992	1
84660-60040	FJ80,HZJ80..GX..ARL..(DSL,EFI)	01/1992 - 08/1992	1
84660D - BULB(FOR COOLER SWITCH)
88607-16010	HZJ80..STD;HZJ80..LUB..GX;FZJ80,HDJ80..GX,STD;HZJ80..LHD..SOB..GX 14V 0.065A	08/1992 - 12/2999	1
84660G - BULB(FOR REAR COOLER SWITCH)
88607-16010	FJ80,FZJ80,HDJ80,HZJ80 14V 0.065A	01/1990 - 08/1992	1
84660R - SWITCH, COOLER(REAR)
84660-60050	FJ80,HDJ80,HZJ80..GX,VX	01/1990 - 01/1992	1
84660-60050	FZJ80..GX,VX;FJ80,HDJ80,HZJ80..(GX,VX)..(DSL,EFI,TD2)	01/1992 - 08/1992	1
84724B - BULB, 4 WHEEL DRIVE CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725 - SWITCH, CENTER DIFFERENTIAL LOCK
84725-60010	FZJ80,HDJ80,HZJ80..LUB..ARL	08/1992 - 01/1995	1
84725-60010	FJ80,HDJ80,HZJ80..LUB..ARL	01/1990 - 08/1992	1
84725A - SWITCH, DIFFERENTIAL LOCK
84725-60020	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725B - BLUB, DIFFERENTIAL LOCK SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84730 - SWITCH ASSY, HEATER BLOWER
84732-60020	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84732-60020	FZJ80,HDJ80,HZJ80..GX,STD	08/1992 - 12/2999	1
84730R - SWITCH ASSY, HEATER BLOWER
84730-60030	FJ80,FZJ80,HDJ80,HZJ80..ARL,GEN	01/1990 - 08/1992	1
84760 - SWITCH ASSY, ANTENNA
84760-60040	FZJ80,HDJ80,HZJ80..LUB..ARL	01/1995 - 01/1998	1
84760-60020	FZJ80,HDJ80,HZJ80..LUB..ARL	08/1992 - 01/1995	1
84760-60020	FJ80,HDJ80,HZJ80..LUB..ARL	08/1991 - 08/1992	1
84760B - BULB, ANTENNA SWITCH
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84790 - SWITCH ASSY, REAR WINDOW DEFOGGER
84790-60010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84790-60010	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84790-60030	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84790B - BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84999-10320	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX) 14V 0.84W	08/1992 - 12/2999	2
84790E - CAP, BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84998-10290	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84998-10630	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84870A - SWITCH ASSY, OUTER MIRROR
84870-20050	FZJ80..4FC..STD;FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	08/1992 - 12/2999	1
84870-20050	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
85500 - LIGHTER ASSY, CIGARETTE
85500-30440	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85500-30440	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85500-17060	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85500-17040	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85500B - BULB, CIGARETTE LIGHTER
84999-10250	FZJ80,HDJ80,HZJ80 14V 1.4W	08/1992 - 12/2999	1
84999-10250	FJ80,FZJ80,HDJ80,HZJ80 14V 1.4W	01/1990 - 08/1992	1
85500F - CAP, CIGARETTE LIGHTER BULB
84998-10550	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84998-10550	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515 - STAY, CIGARETTE LIGHTER BEZEL
85515-22010	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515-22010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-17020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85520-20080	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85520-30190	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85520-30190	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
Common parts
90170-09002

ILLUST NO. 5 OF 9(9501- )RHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW.

Part #	Description	Period	Qty
84118 - KNOB, LIGHT CONTROL RHEOSTAT
84118-22030	HDJ80;FJ80,FZJ80,HZJ80..VX;FJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84118-22030	HDJ80;FZJ80,HZJ80..VX;FZJ80,HZJ80..(GX,STD)..ARL	08/1992 - 12/2999	1
84119 - RHEOSTAT, LIGHT CONTROL
84119-60020	FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
84119-60020	FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84332-42010	FZJ80,HDJ80,HZJ80	08/1994 - 12/2999	1
84332-20260	FJ80,FZJ80,HDJ80,HZJ80	08/1991 - 08/1992	1
84332-20260	FZJ80,HDJ80,HZJ80	08/1992 - 08/1994	1
84332-60190	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
84330B - BULB, HAZARD WARNING SIGNAL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84999-10320	FZJ80,HDJ80,HZJ80 14V 0.84W	08/1992 - 12/2999	1
84560A - SWITCH ASSY, FUEL CONTROL
84560-60010	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
84560B - BULB, FUEL CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84660C - SWITCH, COOLER
84660-60030	FZJ80,HDJ80,HZJ80..GX..ARL SINGLE DEALER OPT	08/1992 - 01/1998	1
84660-60040	FJ80,HZJ80..GX..ARL	01/1990 - 01/1992	1
84660-60040	FJ80,HZJ80..GX..ARL..(DSL,EFI)	01/1992 - 08/1992	1
84660D - BULB(FOR COOLER SWITCH)
88607-16010	HZJ80..STD;HZJ80..LUB..GX;FZJ80,HDJ80..GX,STD;HZJ80..LHD..SOB..GX 14V 0.065A	08/1992 - 12/2999	1
84660G - BULB(FOR REAR COOLER SWITCH)
88607-16010	FJ80,FZJ80,HDJ80,HZJ80 14V 0.065A	01/1990 - 08/1992	1
84660R - SWITCH, COOLER(REAR)
84660-60050	FJ80,HDJ80,HZJ80..GX,VX	01/1990 - 01/1992	1
84660-60050	FZJ80..GX,VX;FJ80,HDJ80,HZJ80..(GX,VX)..(DSL,EFI,TD2)	01/1992 - 08/1992	1
84724B - BULB, 4 WHEEL DRIVE CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725 - SWITCH, CENTER DIFFERENTIAL LOCK
84725-60010	FZJ80,HDJ80,HZJ80..LUB..ARL	08/1992 - 01/1995	1
84725-60010	FJ80,HDJ80,HZJ80..LUB..ARL	01/1990 - 08/1992	1
84725A - SWITCH, DIFFERENTIAL LOCK
84725-60020	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725B - BLUB, DIFFERENTIAL LOCK SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84730 - SWITCH ASSY, HEATER BLOWER
84732-60020	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84732-60020	FZJ80,HDJ80,HZJ80..GX,STD	08/1992 - 12/2999	1
84730R - SWITCH ASSY, HEATER BLOWER
84730-60030	FJ80,FZJ80,HDJ80,HZJ80..ARL,GEN	01/1990 - 08/1992	1
84760 - SWITCH ASSY, ANTENNA
84760-60040	FZJ80,HDJ80,HZJ80..LUB..ARL	01/1995 - 01/1998	1
84760-60020	FZJ80,HDJ80,HZJ80..LUB..ARL	08/1992 - 01/1995	1
84760-60020	FJ80,HDJ80,HZJ80..LUB..ARL	08/1991 - 08/1992	1
84760B - BULB, ANTENNA SWITCH
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84790 - SWITCH ASSY, REAR WINDOW DEFOGGER
84790-60010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84790-60010	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84790-60030	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84790B - BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84999-10320	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX) 14V 0.84W	08/1992 - 12/2999	2
84790E - CAP, BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84998-10290	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84998-10630	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84870A - SWITCH ASSY, OUTER MIRROR
84870-20050	FZJ80..4FC..STD;FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	08/1992 - 12/2999	1
84870-20050	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
85500 - LIGHTER ASSY, CIGARETTE
85500-30440	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85500-30440	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85500-17060	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85500-17040	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85500B - BULB, CIGARETTE LIGHTER
84999-10250	FZJ80,HDJ80,HZJ80 14V 1.4W	08/1992 - 12/2999	1
84999-10250	FJ80,FZJ80,HDJ80,HZJ80 14V 1.4W	01/1990 - 08/1992	1
85500F - CAP, CIGARETTE LIGHTER BULB
84998-10550	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84998-10550	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515 - STAY, CIGARETTE LIGHTER BEZEL
85515-22010	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515-22010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-17020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85520-20080	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85520-30190	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85520-30190	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
Common parts
90170-09002

ILLUST NO. 8 OF 9(9001- )

Click highlighted areas on diagram

FLOOR SW.

Part #	Description	Period	Qty
83320 - GAGE ASSY, FUEL SENDER
83320-69085	HZJ80..VX..GCC;HDJ80,HZJ80..(GX,VX)..(ARL,GEN)	01/1990 - 08/1992	1
84550 - SWITCH ASSY, PARKING BRAKE
84550-12060	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85910Y - RELAY, REAR HEATER
88630-14010	FJ80,FZJ80,HDJ80,HZJ80..ARL,GEN	01/1990 - 08/1992	1
Common parts
77169-32010
82711-60090
90119-06092
90159-40155
90179-06178
90179-08059
90464-00156
90950-01356
93315-14014
93319-13006
93319-14008
93383-16016
93567-55014

ILLUST NO. 9 OF 9(9001- )

Click highlighted areas on diagram

BACK DOOR SW.

Part #	Description	Period	Qty
83320A - GAGE ASSY, FUEL SENDER (FOR FUEL SUB-TANK)
83320-69095	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
83320-69235	HDJ80,HZJ80..LUB..ARL W(GPS)	08/1992 - 08/1996	1
83361 - GASKET, FUEL SENDER GAGE
83361-20030	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
84222D - SWITCH, TRANSFER INDICATOR, NO.4
84222-12010	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
84235 - SWITCH ASSY, COURTESY LAMP(FOR BACK DOOR)
84230-16020	FJ80,FZJ80,HDJ80,HZJ80..LUB	01/1990 - 08/1992	1
84235 - SWITCH ASSY, COURTESY LAMP(FOR BACK DOOR)
84230-16020	FJ80,FZJ80,HDJ80,HZJ80..LUB	01/1990 - 08/1992	1
85940B - RELAY ASSY, REAR WIPER
85940-60020	FJ80,FZJ80,HDJ80,HZJ80..LUB	01/1990 - 08/1992	1
85940-60020	FZJ80,HDJ80,HZJ80..LUB	08/1992 - 12/2999	1
85940B - RELAY ASSY, REAR WIPER
85940-60020	FJ80,FZJ80,HDJ80,HZJ80..LUB	01/1990 - 08/1992	1
85940-60020	FZJ80,HDJ80,HZJ80..LUB	08/1992 - 12/2999	1
Common parts
90119-06601
90159-60081
90189-06125
90467-09043
91651-40616
93319-A4010

ILLUST NO. 2 OF 9(9001- )

Click highlighted areas on diagram

E/G ROOM RELAY

Part #	Description	Period	Qty
28300 - RELAY ASSY, STARTER
28300-17030	1H#..HDJ80,HZJ80	01/1990 - 08/1992	1
28300-17030	1H#..HDJ80,HZJ80	08/1992 - 11/1992	1
28300 - RELAY ASSY, STARTER
28300-17030	1H#..HDJ80,HZJ80	01/1990 - 08/1992	1
28300-17030	1H#..HDJ80,HZJ80	08/1992 - 11/1992	1
28610 - RELAY ASSY, INTAKE HEATER OR GLOW PLUG
28610-17060	1H#..HDJ80,HZJ80..ARL	11/1990 - 08/1992	1
28610-17010	1H#..HDJ80,HZJ80..ARL	01/1990 - 11/1990	1
28610-17060	1HDT,1HZ..HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
28610A - RELAY ASSY, GLOW PLUG(SUB)
28610-17020	1H#..HDJ80,HZJ80	01/1990 - 08/1992	1
28611 - COVER, GLOW PLUG RELAY
28611-55010	1H#..HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
28611-55010	1HD#,1HZ..HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
82600F - FUSE, FUSE BLOCK
90982-09003	HDJ80;HZJ80..VX;FJ80,HZJ80..RHD 15A,COWL RELAY BLOCK	01/1990 - 05/1991	6
90982-09004	FJ80..VX;HDJ80,HZJ80;FJ80..4FC..GX..GCC;FJ80..(GX,STD)..(ARL,GEN) 20A,YELLOW,COWL RELAY BLOCK	01/1990 - 05/1991	2
90982-09002	FJ80,HDJ80,HZJ80 10A,COWL RELAY BLOCK	01/1990 - 05/1991	3
90982-09002	HDJ80..GEN;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2) 10A,COWL RELAY BLOCK	05/1991 - 08/1991	3
90982-09002	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-09003	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	3
90982-09004	FJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	01/1990 - 08/1992	1
90982-09005	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-07011	FJ80,FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	01/1990 - 08/1992	1
90982-09002	FZJ80..RHD..VX;FJ80,FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1991 - 08/1992	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	2
90982-09003	HDJ80..GX;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD);FJ80,HZJ80..RHD..(DSL,EFI) 15A	08/1991 - 08/1992	4
90982-09004	HDJ80..GX;FJ80,HZJ80..RHD;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD) 20A,YELLOW	08/1991 - 08/1992	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	08/1992 - 01/1995	1
90982-09002	FJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	01/1990 - 08/1992	2
90982-09005	FJ80,FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	01/1990 - 08/1992	3
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A,COWL RELAY BLOCK	08/1992 - 01/1995	4
90982-09002	FZJ80..RHD..VX..CBR;FZJ80..LHD..VX..EFI;FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW,COWL RELAY BLOCK	08/1993 - 01/1995	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09004	FZJ80..LUB;HDJ80,HZJ80;FZJ80..SOB..(ARL,GEN);FZJ80..SOB..(GX,VX)..GCC 20A,YELLOW,COWL RELAY BLOCK	08/1992 - 08/1993	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09002	FZJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09003	FZJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	2
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A	01/1995 - 01/1998	4
90982-09004	FZJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	08/1992 - 01/1998	1
90982-09002	FZJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	08/1992 - 01/1998	2
90982-09002	FZJ80,HDJ80,HZJ80..DSL,EFI,TD2,TD4 10A	01/1995 - 08/1996	1
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW	01/1995 - 01/1998	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A	01/1995 - 01/1998	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN	01/1995 - 01/1998	1
90982-09002	FZJ80..ARL;HDJ80,HZJ80;FZJ80..LHD..5F;FZJ80..LHD..4FC..(GX,VX) 10A,E/G ROOM RELAY BLOCK	08/1996 - 12/2999	1
82600F - FUSE, FUSE BLOCK
90982-09003	HDJ80;HZJ80..VX;FJ80,HZJ80..RHD 15A,COWL RELAY BLOCK	01/1990 - 05/1991	6
90982-09004	FJ80..VX;HDJ80,HZJ80;FJ80..4FC..GX..GCC;FJ80..(GX,STD)..(ARL,GEN) 20A,YELLOW,COWL RELAY BLOCK	01/1990 - 05/1991	2
90982-09002	FJ80,HDJ80,HZJ80 10A,COWL RELAY BLOCK	01/1990 - 05/1991	3
90982-09002	HDJ80..GEN;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2) 10A,COWL RELAY BLOCK	05/1991 - 08/1991	3
90982-09002	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-09003	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	3
90982-09004	FJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	01/1990 - 08/1992	1
90982-09005	FZJ80..GX,STD;FZJ80..VX..GEN;FJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	1
90982-07011	FJ80,FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	01/1990 - 08/1992	1
90982-09002	FZJ80..RHD..VX;FJ80,FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1991 - 08/1992	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	01/1990 - 08/1992	2
90982-09003	HDJ80..GX;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD);FJ80,HZJ80..RHD..(DSL,EFI) 15A	08/1991 - 08/1992	4
90982-09004	HDJ80..GX;FJ80,HZJ80..RHD;FZJ80..LHD..VX..GEN;FZJ80..LHD..(GX,STD) 20A,YELLOW	08/1991 - 08/1992	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN,COWL RELAY BLOCK	08/1992 - 01/1995	1
90982-09002	FJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	01/1990 - 08/1992	2
90982-09005	FJ80,FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	01/1990 - 08/1992	3
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A,COWL RELAY BLOCK	08/1992 - 01/1995	4
90982-09002	FZJ80..RHD..VX..CBR;FZJ80..LHD..VX..EFI;FZJ80,HDJ80,HZJ80..GX,STD 10A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW,COWL RELAY BLOCK	08/1993 - 01/1995	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09004	FZJ80..LUB;HDJ80,HZJ80;FZJ80..SOB..(ARL,GEN);FZJ80..SOB..(GX,VX)..GCC 20A,YELLOW,COWL RELAY BLOCK	08/1992 - 08/1993	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A,COWL RELAY BLOCK	08/1992 - 01/1995	3
90982-09002	FZJ80,HDJ80,HZJ80 10A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	1
90982-09003	FZJ80,HDJ80,HZJ80..CBR,DSL,TD2 15A,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	3
90982-09004	HDJ80,HZJ80 20A,YELLOW,E/G ROOM RELAY BLOCK	08/1992 - 01/1995	2
90982-09003	FZJ80..LHD;FZJ80..ARL;HDJ80,HZJ80 15A	01/1995 - 01/1998	4
90982-09004	FZJ80,HDJ80,HZJ80..ARL 20A,YELLOW,FUSE BLOCK	08/1992 - 01/1998	1
90982-09002	FZJ80,HDJ80,HZJ80..ARL 10A,FUSE BLOCK	08/1992 - 01/1998	2
90982-09002	FZJ80,HDJ80,HZJ80..DSL,EFI,TD2,TD4 10A	01/1995 - 08/1996	1
90982-09004	FZJ80,HDJ80,HZJ80 20A,YELLOW	01/1995 - 01/1998	3
90982-09005	FZJ80,HDJ80,HZJ80 7.5A	01/1995 - 01/1998	3
90982-07011	FZJ80,HDJ80,HZJ80 30A,GREEN	01/1995 - 01/1998	1
90982-09002	FZJ80..ARL;HDJ80,HZJ80;FZJ80..LHD..5F;FZJ80..LHD..4FC..(GX,VX) 10A,E/G ROOM RELAY BLOCK	08/1996 - 12/2999	1
82610A - BLOCK ASSY, FUSE
82610-60060	FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
82610-60060	FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
82611 - COVER, FUSE BLOCK
82611-90K00	FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
82611-90K00	FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
82615 - BRACKET, FUSE
82615-60020	FZJ80,HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
82615-60020	FJ80,HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
82615B - BRACKET, FUSE NO.2
82615-60010	FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
82615B - BRACKET, FUSE NO.2
82615-60010	FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
82661 - COVER, RELAY BLOCK, NO.1
82662-60030	HDJ80,HZJ80 UPPER	01/1990 - 08/1992	1
82663-60010	FZJ80,HDJ80,HZJ80 LOWER	08/1992 - 12/2999	1
82663-60010	FJ80,FZJ80,HDJ80,HZJ80 LOWER	01/1990 - 08/1992	1
82661 - COVER, RELAY BLOCK, NO.1
82662-60030	HDJ80,HZJ80 UPPER	01/1990 - 08/1992	1
82663-60010	FZJ80,HDJ80,HZJ80 LOWER	08/1992 - 12/2999	1
82663-60010	FJ80,FZJ80,HDJ80,HZJ80 LOWER	01/1990 - 08/1992	1
82670A - BLOCK ASSY, JUNCTION, NO.1
82670-60020	HDJ80,HZJ80..ARL MAIN	01/1990 - 08/1992	1
82670-60020	HDJ80,HZJ80	08/1992 - 01/1995	1
82670-60020	HDJ80,HZJ80..RHD..(DSL,TD2)	01/1995 - 08/1996	1
82670-60020	HDJ80,HZJ80	01/1990 - 08/1992	1
82670-60020	HZJ80..ARL,GCC;HDJ80,HZJ80..LHD..GEN MAIN	01/1995 - 08/1996	1
82670-60020	HZJ80..ARL MAIN	08/1996 - 01/1998	1
83390 - SWITCH ASSY, VACUUM WARNING
83390-30020	HDJ80,HZJ80	01/1990 - 08/1992	1
85916P - RELAY, HEADLAMP
90987-02006	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
90987-02006	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
86530 - RELAY ASSY, HORN
90987-01003	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
90987-01003	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
88630H - RELAY ASSY, COOLER
90987-02004	FJ80..VX;HDJ80..ARL;HZJ80..GX,VX;FJ80..MTM..GX;HDJ80..5F..GEN;FJ80..4FC..GX..(ARL,GCC)	01/1990 - 01/1992	1
90987-02004	HDJ80..RHD;FZJ80..GX,VX;HDJ80..LHD..5F;FJ80,HZJ80..(GX,VX)..(DSL,EFI)	01/1992 - 08/1992	1
Common parts
47383-60020
90119-06171
90119-08063
90119-08197
90119-08699
90159-50262
90179-06158
90179-06231
90179-08041
90179-08146
90464-00190
91651-40614
91651-40616
91651-40814
91651-60612
93316-15016
93316-16016
94614-10600
Linked diagrams
2302
8202
8302
8404

ILLUST NO. 6 OF 9(9501- )

Click highlighted areas on diagram

IGNITION & COMBINATION SW.(AIR BAG)

Part #	Description	Period	Qty
84110 - SWITCH ASSY, LIGHT CONTROL, NO.1
84112-69385	FJ80,HDJ80,HZJ80..RHD	01/1990 - 08/1991	1
84112-69385	FZJ80,HDJ80,HZJ80..RHD	08/1992 - 09/1992	1
84112-69385	FJ80,FZJ80,HDJ80,HZJ80..RHD..(GX,STD)	08/1991 - 08/1992	1
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-60120	FJ80,FZJ80,HDJ80,HZJ80..RHD	01/1990 - 08/1992	1
84310 - SWITCH ASSY, TURN SIGNAL
84310-60860	FJ80,HDJ80,HZJ80..(GX,STD)..ARL W(*RWD)	01/1990 - 08/1992	1
84310-60850	FJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84310-60850	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	08/1992 - 01/1995	1
84310-60860	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL..(DSL,EFI,TD2) W(*RWD)	08/1992 - 01/1998	1
84310-60870	FZJ80,HDJ80,HZJ80..GX..ARL W(*PW)	08/1996 - 01/1998	1
84310-60870	FZJ80,HDJ80,HZJ80..GX..ARL..(DSL,EFI,TD2) W(RWD & PW)	08/1993 - 01/1998	1
84310-60870	HDJ80..4FC..GX;FZJ80,HZJ80..GX..ARL W(*PW)	01/1995 - 08/1996	1
84310-60860	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1995 - 01/1998	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HDJ80,HZJ80..GX..(ARL,GEN) W(POWER WINDOW)	08/1992 - 01/1995	1
84450-60170	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84450-60170	FZJ80,HDJ80,HZJ80..(GX,STD)..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..GX W(POWER WINDOW)	01/1990 - 08/1992	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HDJ80,HZJ80..GX..(ARL,GEN) W(POWER WINDOW)	08/1992 - 01/1995	1
84450-60170	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84450-60170	FZJ80,HDJ80,HZJ80..(GX,STD)..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..GX W(POWER WINDOW)	01/1990 - 08/1992	1
Common parts
82711-2A540
90149-40013
90464-00551
93319-13008
93319-15012

ILLUST NO. 1 OF 9(9001- )HDJ80,HZJ80

Click highlighted areas on diagram

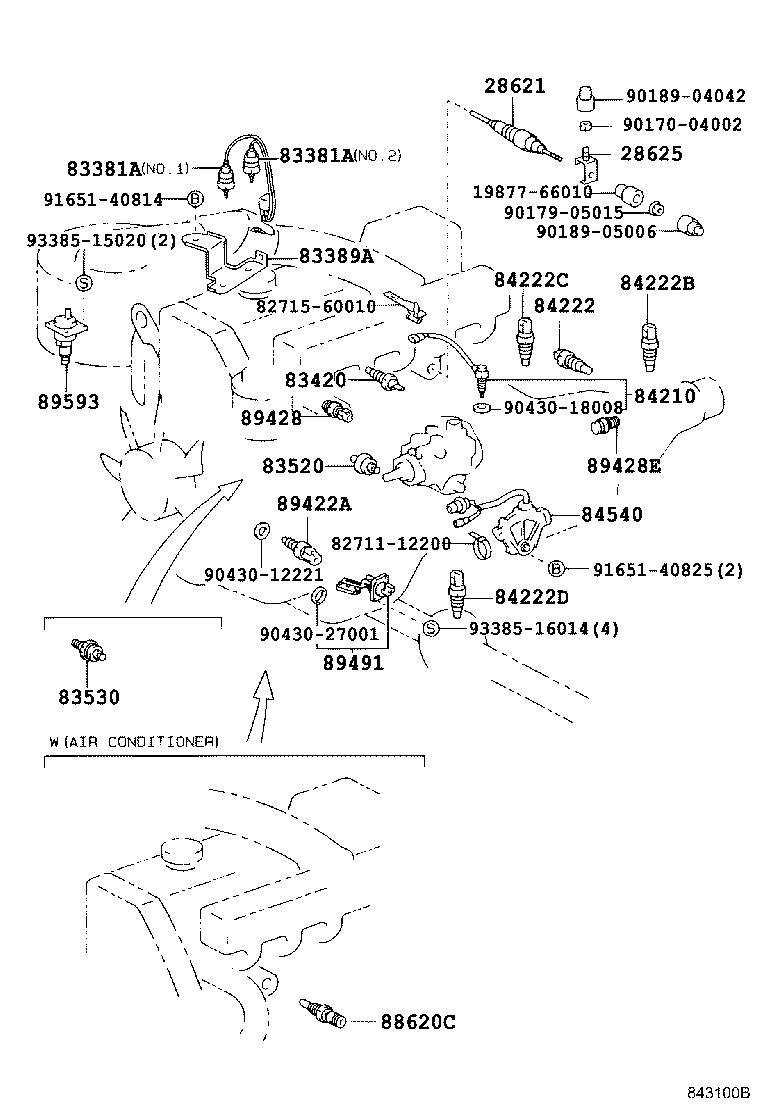

E/G,T/M,T/F & FR DIFF

Part #	Description	Period	Qty
28621 - RESISTOR, GLOW PLUG
28621-68010	1H#..HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
28621-68010	1HDT,1HZ..HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
28625 - PLATE, GLOW PLUG RESISTOR
28625-68040	1H#..HDJ80,HZJ80..ARL	01/1990 - 06/1992	1
83420 - GAGE ASSY, WATER TEMPERATURE SENDER
83420-20020	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
83420-16040	FZJ80,HDJ80,HZJ80 YAZAKI	08/1992 - 12/2999	1
83520 - GAGE ASSY,OIL PRESSURE SENDER
83520-60010	FJ80,HZJ80..STD..ARL;FJ80,HDJ80,HZJ80..GX,VX	01/1990 - 12/1991	1
83520-60011	FJ80,HZJ80..STD..ARL;FJ80,HDJ80,HZJ80..GX,VX	12/1991 - 01/1992	1
83520-60011	FJ80,HDJ80;FZJ80..LUB;HZJ80..RHD;FZJ80..SOB..(GX,VX);HZJ80..LHD..(GX,VX)	01/1992 - 08/1992	1
84210 - SWITCH ASSY, BACK-UP LAMP
84210-60030	FJ80,FZJ80,HDJ80,HZJ80..MTM	01/1990 - 08/1992	1
84222 - SWITCH, TRANSFER INDICATOR, NO.1
84222-12010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84222C - SWITCH, TRANSFER INDICATOR, NO.3
84222-12010	FJ80,HZJ80..STD..ARL;FJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1991	1
84222-12010	FJ80..STD..ARL;HZJ80..RHD..5F;HZJ80..LHD..(GX,VX);FJ80,FZJ80,HDJ80..GX,VX	08/1991 - 08/1992	1
84222D - SWITCH, TRANSFER INDICATOR, NO.4
84222-12010	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	2
88620C - THERMO SWITCH ASSY
88790-60050	HZJ80..GEN;HZJ80..GX..ARL;HZJ80..VX..GCC;HDJ80..4FC..ARL	01/1990 - 08/1992	1
88790-60050	HDJ80..4FC;HZJ80..GCC,GEN;HZJ80..GX..ARL;FZJ80..GCC..EFI	08/1992 - 01/1995	1
89422A - SENSOR, WATER TEMPERATURE
89422-20010	HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
89422-20010	HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
89491 - SENSOR, ENGINE OIL LEVEL
89491-36080	HDJ80,HZJ80..ARL	08/1992 - 01/1998	1
89593 - SENSOR, AIR CLEANER WARNING
89593-26010	HZJ80..VX..GCC;HDJ80,HZJ80..ARL,GEN	01/1990 - 08/1992	1
Common parts
19877-66010
82711-12200
82715-60010
90170-04002
90179-05015
90189-04042
90189-05006
90430-12221
90430-18008
90430-27001
91651-40814
91651-40825
93385-15020
93385-16014

ILLUST NO. 6 OF 9(9001- )

Click highlighted areas on diagram

IGNITION & COMBINATION SW.

Part #	Description	Period	Qty
84110 - SWITCH ASSY, LIGHT CONTROL, NO.1
84112-69385	FJ80,HDJ80,HZJ80..RHD	01/1990 - 08/1991	1
84112-69385	FZJ80,HDJ80,HZJ80..RHD	08/1992 - 09/1992	1
84112-69385	FJ80,FZJ80,HDJ80,HZJ80..RHD..(GX,STD)	08/1991 - 08/1992	1
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-60120	FJ80,FZJ80,HDJ80,HZJ80..RHD	01/1990 - 08/1992	1
84310 - SWITCH ASSY, TURN SIGNAL
84310-60860	FJ80,HDJ80,HZJ80..(GX,STD)..ARL W(*RWD)	01/1990 - 08/1992	1
84310-60850	FJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84310-60850	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	08/1992 - 01/1995	1
84310-60860	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL..(DSL,EFI,TD2) W(*RWD)	08/1992 - 01/1998	1
84310-60870	FZJ80,HDJ80,HZJ80..GX..ARL W(*PW)	08/1996 - 01/1998	1
84310-60870	FZJ80,HDJ80,HZJ80..GX..ARL..(DSL,EFI,TD2) W(RWD & PW)	08/1993 - 01/1998	1
84310-60870	HDJ80..4FC..GX;FZJ80,HZJ80..GX..ARL W(*PW)	01/1995 - 08/1996	1
84310-60860	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1995 - 01/1998	1
84312 - PLATE, HORN CONTACT
84312-12040	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HDJ80,HZJ80..GX..(ARL,GEN) W(POWER WINDOW)	08/1992 - 01/1995	1
84450-60170	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84450-60170	FZJ80,HDJ80,HZJ80..(GX,STD)..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..GX W(POWER WINDOW)	01/1990 - 08/1992	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HDJ80,HZJ80..GX..(ARL,GEN) W(POWER WINDOW)	08/1992 - 01/1995	1
84450-60170	FJ80,FZJ80,HDJ80,HZJ80..GX,STD	01/1990 - 08/1992	1
84450-60170	FZJ80,HDJ80,HZJ80..(GX,STD)..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..GX W(POWER WINDOW)	01/1990 - 08/1992	1
84650 - SWITCH ASSY, WINDSHIELD WIPER
84652-60640	FJ80,HDJ80,HZJ80..(GX,STD)..ARL W(REAR WINDOW WIPER)	01/1990 - 08/1992	1
84652-60630	FJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84652-60630	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	08/1992 - 01/1995	1
84652-60640	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL..(DSL,EFI,TD2) W(REAR WINDOW WIPER)	08/1992 - 01/1998	1
84652-60640	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL	01/1995 - 01/1998	1
84652-60650	FZJ80,HDJ80,HZJ80..5F..GX..ARL..(DSL,EFI,TD2) W(RWD & PW)	08/1993 - 01/1998	1
84652-60650	HDJ80..4FC..GX;FZJ80,HZJ80..GX..ARL W(*PW)	01/1995 - 08/1996	1
84652-60760	FZJ80,HDJ80,HZJ80..(GX,STD)..ARL W(*80)	08/1996 - 01/1998	1
84652-60650	FZJ80,HDJ80,HZJ80..GX..ARL W(*PW)	08/1996 - 01/1998	1
Common parts
82711-2A540
90149-40013
90464-00551
93319-13008
93319-15012
Linked diagrams
8408

ILLUST NO. 4 OF 9(9001- )RHD

Click highlighted areas on diagram

LH COWL RELAY

Part #	Description	Period	Qty
28521 - TIMER, PREHEATING
28521-17020	1HZ..HZJ80..ARL	01/1990 - 08/1991	1
28521-17130	1HZ..HZJ80..ARL	08/1992 - 01/1998	1
28521-17130	1HZ..HZJ80..ARL	08/1991 - 08/1992	1
28529 - BRACKET, PREHEATING TIMER, NO.1
28529-17010	1H#..HDJ80,HZJ80..ARL	01/1990 - 08/1992	1
28529-17050	1HDFT,1HZ..HDJ80,HZJ80..ARL	01/1995 - 01/1998	1
28529-17010	1H#..HDJ80,HZJ80..ARL	08/1992 - 01/1995	1
84242 - SWITCH, GLOVE BOX LAMP
84242-20030	FZJ80,HDJ80,HZJ80..GX,VX	08/1992 - 12/2999	1
84242-20030	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
89533 - COMPUTER, 4 WHEEL DRIVE CONTROL
89533-60020	FJ80,FZJ80,HDJ80,HZJ80..RHD	01/1990 - 08/1992	1
Common parts
90159-50138
90179-06009
90179-06158

HZJ80R-GNMNSQ (1990)

ILLUST NO. 5 OF 7(9001-0808)

ILLUST NO. 4 OF 7(9001-0808)

ILLUST NO. 4 OF 7(9001-0808)

ILLUST NO. 3 OF 7(9001-0808)RHD

ILLUST NO. 6 OF 7(9001-0808)

ILLUST NO. 7 OF 7(9001-9908)

ILLUST NO. 3 OF 9(9001- )RHD

ILLUST NO. 7 OF 9(9001- )

ILLUST NO. 5 OF 9(9001-9501)RHD

ILLUST NO. 5 OF 9(9501- )RHD

ILLUST NO. 8 OF 9(9001- )

ILLUST NO. 9 OF 9(9001- )

ILLUST NO. 2 OF 9(9001- )

ILLUST NO. 6 OF 9(9501- )

ILLUST NO. 1 OF 9(9001- )HDJ80,HZJ80

ILLUST NO. 6 OF 9(9001- )

ILLUST NO. 4 OF 9(9001- )RHD

Part Price Details
