Toyota Land cruiser HZJ80 ALTERNATOR

HZJ80R-GCMRS (1990)

Toyota Land Cruiser

Production Jan 1990 - Mar 2001

Engine 1HZ

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

(9001-9908)1FZF..FZJ73,75 ; (9001-9908)1FZFE..FZJ75..ARL ; (9001-9908)1FZ#,1HZ,1PZ.

Click highlighted areas on diagram

12V 55A,80A,100A, 24V 30A

Part #	Description	Period	Qty	Price
Common parts
27365-55080
27384-42010
27384-50030
27387-42020
27387-42021
27389-42010
90099-00195
90099-00197
90099-00243
90099-00246
90099-00269
90099-00276
90099-04478
90099-04966
90099-05119
90099-05171
90099-05172
90099-05232
90179-08146
93319-14025

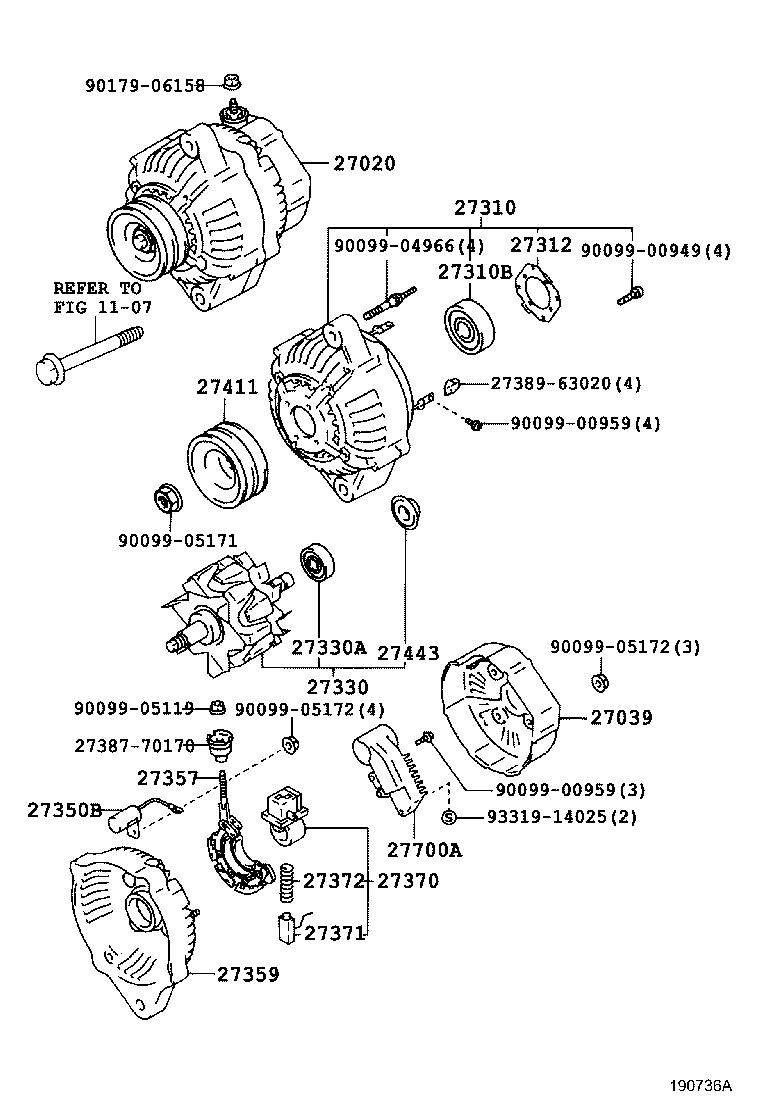

(9001- )1HDT,1HZ..GCC,GEN

Click highlighted areas on diagram

12V 55A

Part #	Description	Period	Qty
27020 - ALTERNATOR ASSY
27060-17010	1H#..HDJ80,HZJ80..GCC,GEN 12V 55A	01/1990 - 08/1992	1
27060-17150	1H#..HDJ80,HZJ80..GCC,GEN 12V 55A	08/1992 - 01/1995	1
27060-17150	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	01/1995 - 11/1998	1
27060-17150	1HZ..HZJ80..STD 12V 55A	11/1998 - 03/2001	1
27039 - COVER, ALTERNATOR REAR END
27039-72010	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27039-73020	1FZF..FZJ80..LHD;1FZF..FZJ80..RHD..(GX,STD);1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V55A	08/1992 - 01/1997	1
27039-16380	1HZ..HZJ80..RHD..STD..GEN 12V 55A	01/1997 - 03/2001	1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-16181	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27310-16181	1HZ..HZJ80..RHD..STD..GEN 12V 55A	08/1992 - 03/2001	1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10178	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
90099-10178	1HZ..HZJ80..RHD..STD..GEN 12V55A	08/1992 - 03/2001	1
27312 - PLATE, RETAINER
27312-70200	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27312-70200	1HZ..HZJ80..RHD..STD..GEN 12V55A	08/1992 - 03/2001	1
27330 - ROTOR ASSY, ALTERNATOR
27330-72101	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27330-72101	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 01/1997	1
27330-11250	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1997 - 11/1998	1
27330-72101	1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27330-11250	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140	1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN	08/1992 - 03/2001	1
90099-10140	1HZ..HZJ80..RHD;1FZF..FZJ80..VX..GCC;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..ARL,GEN	01/1990 - 08/1992	1
27350B - CONDENSER, ALTERNATOR
90099-52108	1HZ..HZJ80..STD	11/1998 - 03/2001	1
90099-52108	1H#..HDJ80,HZJ80	01/1990 - 09/1991	1
90099-52108	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
90099-52108	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-63060	1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27357-63060	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27357-63060	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 01/1997	1
27357-13360	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27357-13360	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1997 - 11/1998	1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-16180	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27359-16181	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	01/1996 - 01/1997	1
27359-16180	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	08/1992 - 01/1996	1
27359-16182	1HZ..HZJ80..RHD..STD..GEN 12V 55A	01/1997 - 03/2001	1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-35060	1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GCC,GEN	01/1990 - 08/1992	1
27370-35060	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27370-35060	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27370-35060	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
27371 - BRUSH, ALTERNATOR
27371-70300	1HZ..HZJ80..STD	11/1998 - 03/2001	2
27371-70300	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	2
27371-63020	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	2
27371-70300	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	2
27372 - SPRING, ALTERNATOR BRUSH
27372-72100	1H#..HDJ80,HZJ80..GCC,GEN	01/1990 - 01/1992	2
27372-63020	1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1FZF,1HDT..FZJ80,HDJ80..GCC,GEN	01/1992 - 08/1992	2
27372-63020	1HZ..HZJ80..STD	11/1998 - 03/2001	2
27372-63020	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	2
27372-63020	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	2
27411 - PULLEY, ALTERNATOR
27411-17010	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27411-17010	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27411-17010	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
27411-17010	1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27443 - COVER, ALTERNATOR BEARING
27443-63020	1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,3FE,1HDT..FJ80,FZJ80,HDJ80	01/1990 - 08/1992	1
27443-63020	1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN	08/1992 - 03/2001	1
27700A - REGULATOR ASSY, GENERATOR
27700-16010	1H#..HDJ80,HZJ80	01/1990 - 09/1991	1
27700-35040	1H#..HDJ80,HZJ80	08/1992 - 07/1993	1
27700-76020	1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	09/1991 - 08/1992	1
27700-65010	1HD#,1HZ..HDJ80,HZJ80	07/1993 - 04/1995	1
27700-65010	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	04/1995 - 01/1996	1
27700-50030	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	01/1996 - 11/1998	1
27700-50030	1H#..HDJ80,HZJ80	11/1998 - 03/2001	1
Common parts
27387-70170
27389-63020
90099-00949
90099-00959
90099-04966
90099-05119
90099-05171
90099-05172
90179-06158
93319-14025
Linked diagrams
1107

(9001- )1HD#,1HZ

Click highlighted areas on diagram

12V 80A,100A

Part #	Description	Period	Qty
27020 - ALTERNATOR ASSY
27060-17010	1H#..HDJ80,HZJ80..GCC,GEN 12V 55A	01/1990 - 08/1992	1
27060-17150	1H#..HDJ80,HZJ80..GCC,GEN 12V 55A	08/1992 - 01/1995	1
27060-17150	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	01/1995 - 11/1998	1
27060-17150	1HZ..HZJ80..STD 12V 55A	11/1998 - 03/2001	1
27039 - COVER, ALTERNATOR REAR END
27039-72010	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27039-73020	1FZF..FZJ80..LHD;1FZF..FZJ80..RHD..(GX,STD);1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V55A	08/1992 - 01/1997	1
27039-16380	1HZ..HZJ80..RHD..STD..GEN 12V 55A	01/1997 - 03/2001	1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-16181	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27310-16181	1HZ..HZJ80..RHD..STD..GEN 12V 55A	08/1992 - 03/2001	1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10178	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
90099-10178	1HZ..HZJ80..RHD..STD..GEN 12V55A	08/1992 - 03/2001	1
27312 - PLATE, RETAINER
27312-70200	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27312-70200	1HZ..HZJ80..RHD..STD..GEN 12V55A	08/1992 - 03/2001	1
27330 - ROTOR ASSY, ALTERNATOR
27330-72101	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27330-72101	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 01/1997	1
27330-11250	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1997 - 11/1998	1
27330-72101	1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27330-11250	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140	1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN	08/1992 - 03/2001	1
90099-10140	1HZ..HZJ80..RHD;1FZF..FZJ80..VX..GCC;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..ARL,GEN	01/1990 - 08/1992	1
27350B - CONDENSER, ALTERNATOR
90099-52108	1HZ..HZJ80..STD	11/1998 - 03/2001	1
90099-52108	1H#..HDJ80,HZJ80	01/1990 - 09/1991	1
90099-52108	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
90099-52108	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-63060	1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27357-63060	1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN	01/1990 - 08/1992	1
27357-63060	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 01/1997	1
27357-13360	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27357-13360	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1997 - 11/1998	1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-16180	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27359-16181	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	01/1996 - 01/1997	1
27359-16180	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN) 12V 55A	08/1992 - 01/1996	1
27359-16182	1HZ..HZJ80..RHD..STD..GEN 12V 55A	01/1997 - 03/2001	1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-35060	1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GCC,GEN	01/1990 - 08/1992	1
27370-35060	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27370-35060	1FZF,1H#..FZJ80,HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27370-35060	1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
27411 - PULLEY, ALTERNATOR
27411-17010	1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	01/1990 - 08/1992	1
27411-17010	1HZ..HZJ80..STD	11/1998 - 03/2001	1
27411-17010	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	01/1995 - 11/1998	1
27411-17010	1H#..HDJ80,HZJ80..GCC,GEN	08/1992 - 01/1995	1
27443 - COVER, ALTERNATOR BEARING
27443-63020	1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,3FE,1HDT..FJ80,FZJ80,HDJ80	01/1990 - 08/1992	1
27443-63020	1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN	08/1992 - 03/2001	1
27700A - REGULATOR ASSY, GENERATOR
27700-16010	1H#..HDJ80,HZJ80	01/1990 - 09/1991	1
27700-35040	1H#..HDJ80,HZJ80	08/1992 - 07/1993	1
27700-76020	1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD	09/1991 - 08/1992	1
27700-65010	1HD#,1HZ..HDJ80,HZJ80	07/1993 - 04/1995	1
27700-65010	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	04/1995 - 01/1996	1
27700-50030	1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)	01/1996 - 11/1998	1
27700-50030	1H#..HDJ80,HZJ80	11/1998 - 03/2001	1
Common parts
27365-55080
27384-42010
27384-50030
27387-42020
27387-42021
27387-42040
27389-42010
90099-00195
90099-00197
90099-00243
90099-00246
90099-04966
90099-05171
90099-05172
90099-05231
90099-05232
90179-06158
90179-08146
93319-14025
Linked diagrams
1107

HZJ80R-GCMRS (1990)

(9001-9908)1FZF..FZJ73,75 ; (9001-9908)1FZFE..FZJ75..ARL ; (9001-9908)1FZ#,1HZ,1PZ.

(9001- )1HDT,1HZ..GCC,GEN

(9001- )1HD#,1HZ
