HZJ79L-TJMRS3 (1999)
Toyota Land Cruiser
ILLUST NO. 5 OF 7(9001-0808)
COMBINATION SWITCH
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 84110 - SWITCH ASSY, LIGHT CONTROL, NO.1 | ||||
| 84112-69355 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84112-69355 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84110 - SWITCH ASSY, LIGHT CONTROL, NO.1 | ||||
| 84112-69355 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84112-69355 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84140 - SWITCH ASSY, HEADLAMP DIMMER | ||||
| 84140-69105 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,73,75..LHD..CBR;FJ7#,FZJ71,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD |
1 | ||
| 84140-69105 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD |
1 | ||
| 84140 - SWITCH ASSY, HEADLAMP DIMMER | ||||
| 84140-69105 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,73,75..LHD..CBR;FJ7#,FZJ71,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD |
1 | ||
| 84140-69105 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD |
1 | ||
| 84310 - SWITCH ASSY, TURN SIGNAL | ||||
| 84310-60561 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84310-60571 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| 84310-60561 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84310-60571 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| 84310 - SWITCH ASSY, TURN SIGNAL | ||||
| 84310-60561 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84310-60571 |
HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| 84310-60561 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84310-60571 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| 84312 - PLATE, HORN CONTACT | ||||
| 84312-32010 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;FZJ70,75..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7#..HT,PIC |
1 | ||
| 84312-32010 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..(HT,PIC)..CBU |
1 | ||
| 84312 - PLATE, HORN CONTACT | ||||
| 84312-32010 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;FZJ70,75..(HT,PIC)..CBR;FJ7#,FZJ71,73,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7#..HT,PIC |
1 | ||
| 84312-32010 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..(HT,PIC)..CBU |
1 | ||
| 84330 - SWITCH ASSY, HAZARD WARNING SIGNAL | ||||
| 84332-69115 |
FZJ74,HZJ75..LHD..CBU;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,78,79,HZJ71,78,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84332-69115 |
FZJ74..GEN;FZJ74..LX..GCC;FZJ71,78,79,HZJ7#..LHD |
1 | ||
| 84332-69115 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84330 - SWITCH ASSY, HAZARD WARNING SIGNAL | ||||
| 84332-69115 |
FZJ74,HZJ75..LHD..CBU;FZJ70,75..LHD..(HT,PIC)..CBR;FJ7#,FZJ71,73,78,79,HZJ71,78,79,LJ7#,PZJ70,75,RJ7#..LHD..(HT,PIC) |
1 | ||
| 84332-69115 |
FZJ74..GEN;FZJ74..LX..GCC;FZJ71,78,79,HZJ7#..LHD |
1 | ||
| 84332-69115 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84450 - SWITCH ASSY, IGNITION OR STARTER | ||||
| 84510-60060 |
HZJ75,LJ72,79,PZJ7#..GEN |
1 | ||
| 84450-60250 |
HZJ78..STD;HZJ79..GEN;HZJ79..ARL..IV;FZJ71,74,78,79,HDJ7#,HZJ71..ARL,GEN |
1 | ||
| 84450-60250 |
FZJ78..RHD..GEN;FZJ79..GEN..CBU;FZJ71,HDJ7#..RHD;FZJ74,HZJ7#..ARL,GEN |
1 | ||
| 84650 - SWITCH ASSY, WINDSHIELD WIPER | ||||
| 84652-69435 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84652-69445 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| 84650 - SWITCH ASSY, WINDSHIELD WIPER | ||||
| 84652-69435 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) |
1 | ||
| 84652-69445 |
FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..(HT,PIC) W(INTERMITTENT WIPER) |
1 | ||
| Common parts | ||||
| 82711-14550 | ||||
| 82711-16110 | ||||
| 90461-08549 | ||||
| 90461-12206 | ||||
| 90463-12570 | ||||
| 90463-13003 | ||||
| 90463-15402 | ||||
| 90464-00537 | ||||
| 90464-00551 | ||||
| 93315-14010 | ||||
| 93319-13008 | ||||
| 93319-14012 | ||||
| 93319-15012 | ||||
| Linked diagrams | ||||
| 4501 | ||||

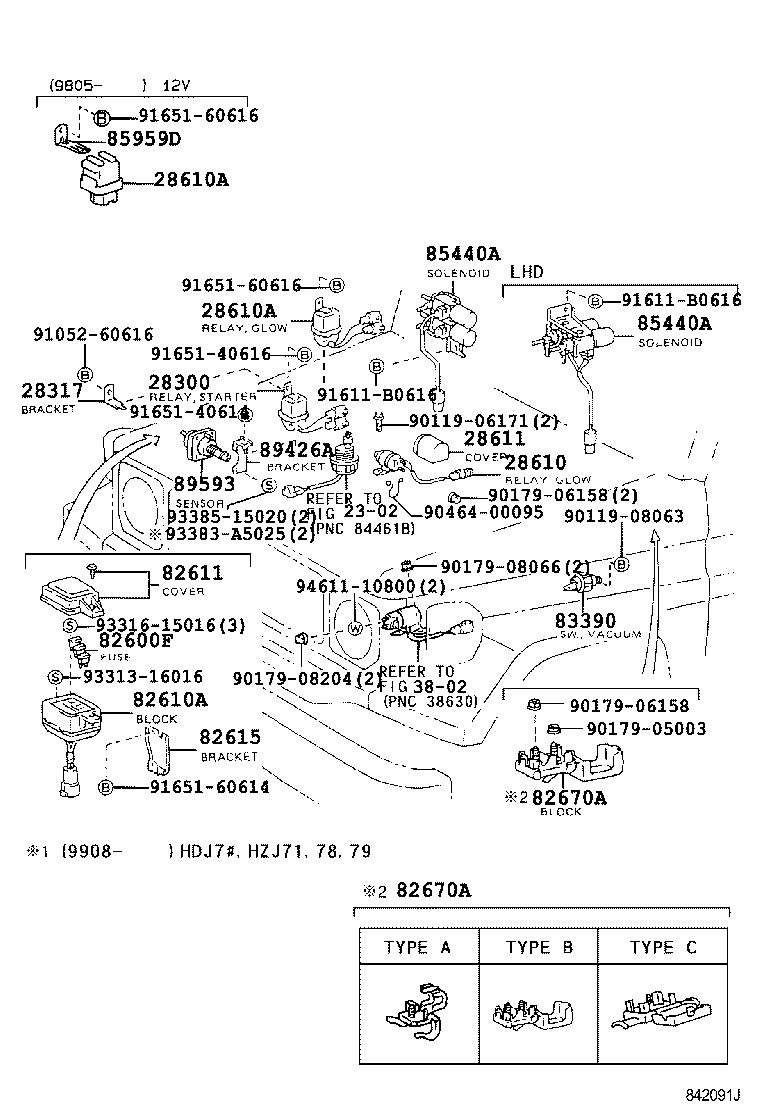

ILLUST NO. 2 OF 7(9001-0701)HDJ7#,HJ75,HZJ7#,PZJ7#
ENGINE ROOM
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 28300 - RELAY ASSY, STARTER | ||||
| 28300-17030 |
22R..RJ70..ARL;1HZ,2H,2LT,3L,1PZ..HJ75,HZJ7#,LJ7#,PZJ7# |
1 | ||
| 28300-54110 |
1HZ..HZJ71,78,79 |
1 | ||
| 28300-54110 |
1HZ..HZJ71,78,79 |
1 | ||
| 28317 - BRACKET, STARTER RELAY | ||||
| 28317-54020 |
1HZ..HZJ71,78,79 |
1 | ||
| 28317-54020 |
1HZ..HZJ71,78,79 |
1 | ||
| 28610A - RELAY ASSY, GLOW PLUG(SUB) | ||||
| 28610-54250 |
1HZ,1PZ..HZJ7#,PZJ7# |
1 | ||
| 28601-17020 |
1HZ..HZJ71,78..STD;1HZ..HZJ79..GCC,GEN;1HZ..HZJ79..ARL..IV |
1 | ||
| 28610A - RELAY ASSY, GLOW PLUG(SUB) | ||||
| 28610-54250 |
1HZ,1PZ..HZJ7#,PZJ7# |
1 | ||
| 28601-17020 |
1HZ..HZJ71,78..STD;1HZ..HZJ79..GCC,GEN;1HZ..HZJ79..ARL..IV |
1 | ||
| 82600F - FUSE, FUSE BLOCK | ||||
| 90982-10001 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 30A,PINK |
1 | ||
| 90982-09005 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 7.5A |
1 | ||
| 90080-82014 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 20A,YELLOW |
1 | ||
| 90982-09004 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 20A,YELLOW |
1 | ||
| 90982-09005 |
HZJ79..IV;HZJ71,78..HT;HZJ79..LHD..GEN..CBU 7.5A |
1 | ||
| 90982-09003 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 15A |
1 | ||
| 90982-09002 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 10A |
1 | ||
| 82670A - BLOCK ASSY, JUNCTION, NO.1 | ||||
| 82670-90K00 |
FZJ70,75..ARL;FZJ70,73,75,HJ75..CBR,DSL;FJ7#,FZJ71,74,78,79..ARL,GCC,GEN TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 82670-90K00 |
HZJ7#..LHD..GEN |
1 | ||
| 82670A - BLOCK ASSY, JUNCTION, NO.1 | ||||
| 82670-90K00 |
FZJ70,75..ARL;FZJ70,73,75,HJ75..CBR,DSL;FJ7#,FZJ71,74,78,79..ARL,GCC,GEN TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 82670-90K00 |
HZJ7#..LHD..GEN |
1 | ||
| 83390 - SWITCH ASSY, VACUUM WARNING | ||||
| 83390-12340 |
HZJ78..STD;HDJ7#,HZJ71;HZJ79..GCC,GEN;HZJ79..ARL..IV |
1 | ||
| 85440A - SOLENOID ASSY, FOUR WHEEL DRIVE CONTROL | ||||
| 85440-60170 |
HZJ71,78,79..LHD..GEN |
1 | ||
| 85440A - SOLENOID ASSY, FOUR WHEEL DRIVE CONTROL | ||||
| 85440-60170 |
HZJ71,78,79..LHD..GEN |
1 | ||
| 85959D - HOLDER, RELAY | ||||
| 85959-60080 |
HZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV |
1 | ||
| 89426A - BRACKET, VACUUM SENSOR | ||||
| 89426-60010 |
FJ7#,HJ75,HZJ7#,PZJ7#,RJ7# |
1 | ||
| 89426-60010 |
HZJ78..STD;HDJ7#,HZJ71;HZJ79..GCC,GEN;HZJ79..ARL..IV |
1 | ||
| 89593 - SENSOR, AIR CLEANER WARNING | ||||
| 89593-26010 |
HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 89593-60040 |
FZJ71,74,78,79 |
1 | ||
| 89593-60040 |
FZJ71,74,78,79 |
1 | ||
| 89593-60030 |
HZJ78..STD;HDJ7#,HZJ71;HZJ79..GCC,GEN;HZJ79..ARL..IV |
1 | ||
| Common parts | ||||
| 90119-06171 | ||||
| 90119-08063 | ||||
| 90179-05003 | ||||
| 90179-06158 | ||||
| 90179-08066 | ||||
| 90179-08204 | ||||
| 90464-00095 | ||||
| 91052-60616 | ||||
| 91611-B0616 | ||||
| 91651-40614 | ||||
| 91651-40616 | ||||
| 91651-60614 | ||||
| 91651-60616 | ||||
| 93313-16016 | ||||
| 93316-15016 | ||||
| 93383-A5025 | ||||
| 93385-15020 | ||||
| 94611-10800 | ||||
| Linked diagrams | ||||
| 2302 | ||||
| 3802 | ||||
ILLUST NO. 4 OF 7(9001-0808)
COWL RELAY
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 81980 - FLASHER ASSY, TURN SIGNAL | ||||
| 81980-12070 |
FJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70 |
1 | ||
| 81980-50010 |
HZJ78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,74,78,79,HDJ7#,HZJ71 |
1 | ||
| 81980-32010 |
HDJ79,HZJ79;FZJ71,78..GCC;FZJ71,78..RHD..GEN;FZJ74,79,HDJ78,HZJ71,78..CBU |
1 | ||
| 82600F - FUSE, FUSE BLOCK | ||||
| 90982-10001 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 30A,PINK |
1 | ||
| 90982-09005 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 7.5A |
1 | ||
| 90080-82014 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 20A,YELLOW |
1 | ||
| 90982-09004 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 20A,YELLOW |
1 | ||
| 90982-09005 |
HZJ79..IV;HZJ71,78..HT;HZJ79..LHD..GEN..CBU 7.5A |
1 | ||
| 90982-09003 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 15A |
1 | ||
| 90982-09002 |
HZJ79..IV;HZJ79..LHD..GEN..CBU;HDJ7#,HZJ71,78..HT,PIC 10A |
1 | ||
| 82600G - PLATE, CAUTION(FOR FUSE) | ||||
| 82683-60030 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 82683-60032 |
HZJ71,78..HT;HZJ79..ARL,GCC;HZJ79..LHD..GEN |
1 | ||
| 82600M - FUSE, MEDIUM CURRENT | ||||
| 90982-10001 |
FZJ79;HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;FZJ71,74,78..ARL,GEN;FJ7#,FZJ70,73,75,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..CBR,DSL,TD 30A,PINK |
1 | ||
| 90982-10001 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU 30A,PINK |
1 | ||
| 82616 - PULLER, FUSE | ||||
| 82616-12010 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# |
1 | ||
| 82616-12010 |
HZJ79..IV;HZJ71,78..HT;HZJ79..LHD..GEN..CBU |
1 | ||
| 85910C - RELAY ASSY (FOR HEATER BLOWER MOTOR) | ||||
| 90987-04002 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# |
1 | ||
| 90987-04002 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU |
1 | ||
| 85916 - RELAY, LIGHT CONTROL | ||||
| 90987-01003 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# TAIL LAMP |
1 | ||
| 90987-02006 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# HEAD LAMP |
1 | ||
| 90987-01003 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU TAIL LAMP |
1 | ||
| 90987-02006 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU HEAD LAMP |
1 | ||
| 85916 - RELAY, LIGHT CONTROL | ||||
| 90987-01003 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# TAIL LAMP |
1 | ||
| 90987-02006 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# HEAD LAMP |
1 | ||
| 90987-01003 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU TAIL LAMP |
1 | ||
| 90987-02006 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU HEAD LAMP |
1 | ||
| 85917 - RELAY, FRONT DRIVE | ||||
| 90987-03001 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GCC,GEN |
1 | ||
| 90987-03001 |
HZJ79..GEN;HZJ71,78..STD;HZJ79..ARL..IV |
1 | ||
| 86650C - BUZZER ASSY, SEDIMENTER WARNING | ||||
| 86650-60030 |
HZJ7#,LJ7#,PZJ7#..ARL,GEN |
1 | ||
| 86650C - BUZZER ASSY, SEDIMENTER WARNING | ||||
| 86650-60030 |
HZJ7#,LJ7#,PZJ7#..ARL,GEN |
1 | ||
| Common parts | ||||
| 91511-B0614 | ||||
| 91512-60614 | ||||
| 91651-40616 | ||||
ILLUST NO. 4 OF 7(9001-0808)
COWL RELAY
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 28521 - TIMER, PREHEATING | ||||
| 28521-68100 |
1HZ,3L,1PZ..HZJ75,LJ72,79,PZJ7#..GCC,GEN |
1 | ||
| 28521-17190 |
1HZ..HZJ71,78,79 12V |
1 | ||
| 28521-17190 |
1HZ..HZJ79..ARL..IV;1HZ..HZJ71,78,79..GCC,GEN 12V |
1 | ||
| 28521 - TIMER, PREHEATING | ||||
| 28521-68100 |
1HZ,3L,1PZ..HZJ75,LJ72,79,PZJ7#..GCC,GEN |
1 | ||
| 28521-17190 |
1HZ..HZJ71,78,79 12V |
1 | ||
| 28521-17190 |
1HZ..HZJ79..ARL..IV;1HZ..HZJ71,78,79..GCC,GEN 12V |
1 | ||
| 28521 - TIMER, PREHEATING | ||||
| 28521-68100 |
1HZ,3L,1PZ..HZJ75,LJ72,79,PZJ7#..GCC,GEN |
1 | ||
| 28521-17190 |
1HZ..HZJ71,78,79 12V |
1 | ||
| 28521-17190 |
1HZ..HZJ79..ARL..IV;1HZ..HZJ71,78,79..GCC,GEN 12V |
1 | ||
| 28529 - BRACKET, PREHEATING TIMER, NO.1 | ||||
| 28529-54380 |
1HZ..HZJ71,78,79 TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 28529-54380 |
1HZ..HZJ79..ARL..IV;1HZ..HZJ71,78,79..GCC,GEN TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 28529 - BRACKET, PREHEATING TIMER, NO.1 | ||||
| 28529-54380 |
1HZ..HZJ71,78,79 TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 28529-54380 |
1HZ..HZJ79..ARL..IV;1HZ..HZJ71,78,79..GCC,GEN TYPE A:REFER TO ILLUSTRATION |
1 | ||
| 85940 - RELAY ASSY, WINDSHIELD WIPER | ||||
| 85940-90K01 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 85940-60030 |
FZJ74,79..CBU;HZJ79..ARL..IV;HDJ7#,HZJ78..STD;FZJ71,78,HZJ71,79..STD..(GCC,GEN) |
1 | ||
| 85999A - BRACKET, RELAY, NO.2 | ||||
| 85999-89101 |
HJ75,HZJ75,LJ72,79,PZJ7#..GCC,GEN,SA |
1 | ||
| 89531A - RELAY, TRANSMISSION CONTROL | ||||
| 89531-60030 |
FZJ71,74,78,79..LHD..GEN |
1 | ||
| 89533A - COMPUTER, 4 WHEEL DRIVE CONTROL, NO.2 | ||||
| 89533-60150 |
FZJ79..LX;FZJ71,74,78,79,HZJ71,78,79..LHD..GEN |
1 | ||
| Common parts | ||||
| 91512-60614 | ||||
| 91651-40612 | ||||
| 91651-40616 | ||||
| 91651-60616 | ||||
| 91652-60616 | ||||
| 93319-15010 | ||||
| 93560-55016 | ||||
| 93568-55014 | ||||
| 94332-15000 | ||||
ILLUST NO. 3 OF 7(9001-0808)LHD
INSTRUMENT PANEL SW
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 84162 - SWITCH, FRONT FOG LAMP | ||||
| 84160-90K01 |
HZJ78..GEN;HZJ75..RHD..GEN;HZJ75..LHD..CBU;FZJ71,74,78,79..GCC,GEN;FJ7#,FZJ70,73,75,HZJ71,79,LJ7#,PZJ7#,RJ7#..(GCC,GEN)..(CBR,DSL,TD) |
1 | ||
| 84160-90K01 |
FZJ71,74,78,79,HZJ71,78,79..GCC,GEN |
1 | ||
| 84560A - SWITCH ASSY, FUEL CONTROL | ||||
| 84560-60060 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84560-60070 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ78,79,HZJ79..GCC,GEN |
1 | ||
| 84560-60060 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84560A - SWITCH ASSY, FUEL CONTROL | ||||
| 84560-60060 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84560-60070 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ78,79,HZJ79..GCC,GEN |
1 | ||
| 84560-60060 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84560B - BULB, FUEL CONTROL SWITCH | ||||
| 84999-10320 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84999-10860 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ78,79,HZJ79..GCC,GEN |
1 | ||
| 84999-10320 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84560B - BULB, FUEL CONTROL SWITCH | ||||
| 84999-10320 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84999-10860 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ78,79,HZJ79..GCC,GEN |
1 | ||
| 84999-10320 |
FZJ78,79,HZJ78,79 |
1 | ||
| 84660E - KNOB, COOLER SWITCH | ||||
| 84731-12032 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GCC,GEN |
1 | ||
| 84731-12032 |
HZJ78..ARL,GEN;FZJ71,74,78,79,HDJ7#,HZJ71,79 |
1 | ||
| 84731-12032 |
FZJ71..RHD;HZJ79..GCC,GEN;FZJ71,HDJ7#..ARL,GCC;FZJ74,78,79,HZJ71,78..(GCC,GEN)..CBU |
1 | ||
| 84722F - SWITCH, TRANSMISSION CONTROL | ||||
| 84722-60050 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ71,74,78,79,HZJ71,79..GEN |
1 | ||
| 84722-60050 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 84722K - BULB, TRANSMISSION CONTROL SWITCH | ||||
| 84999-10170 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# 12V 1.12W |
1 | ||
| 84999-10170 |
HDJ7#;HZJ78..STD;HZJ79..ARL..IV;FZJ71,74,78,79,HZJ71,79..GEN 12V 1.12W |
1 | ||
| 84725 - SWITCH, CENTER DIFFERENTIAL LOCK | ||||
| 84725-60020 |
FZJ79..LX;HZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;HZJ75..RHD..(ARL,GEN);FZJ71,74,78,79,HZJ78,79..ARL,GEN;FJ7#,FZJ70,73,75,HDJ7#,HZJ71,73,PZJ7#..(ARL,GCC,GEN)..(CBR,DSL,TDEFI) |
1 | ||
| 84725-60020 |
HDJ7#;FZJ79..LX;HZJ78..STD;HZJ79..ARL..IV;FZJ71,74,78,79,HZJ71,79..GEN |
1 | ||
| 84730 - SWITCH ASSY, HEATER BLOWER | ||||
| 84660-90K01 |
HZJ78..LHD..GEN;FZJ71,74,78,79,HZJ71,79..LHD W(AIR CONDITIONER) |
1 | ||
| 84732-90K01 |
FZJ78..GCC;FZJ79..LHD..CBU;FZJ71,74,HZJ71,78,79..LHD W(BOOST VENTILATOR) |
1 | ||
| 84660-90K01 |
FZJ71..GCC;FZJ79..LHD..CBU;FZJ74,78,HZJ71,78,79..LHD W(AIR CONDITIONER) |
1 | ||
| 84731 - KNOB, HEATER BLOWER SWITCH | ||||
| 84731-12010 |
HZJ75..RHD;HZJ78..ARL,GEN;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HDJ7#,HJ75,HZJ71,73,79,LJ7#,PZJ7#,RJ7# |
1 | ||
| 84731-20030 |
HZJ78..ARL,GEN;FZJ71,74,78,79,HDJ7#,HZJ71,79 W(AIR CONDITIONER) |
1 | ||
| 84731-20030 |
FZJ71..GCC;FZJ71..RHD;HZJ79..GCC,GEN;FZJ74,78,79,HZJ71,78..(GCC,GEN)..CBU W(AIR CONDITIONER) |
1 | ||
| 84731-20030 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GCC,GEN W(AIR CONDITIONER) |
1 | ||
| 84731-12010 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;FZJ78..RHD..GEN;HDJ79,HZJ79..ARL..IV;FZJ71,74,79,HDJ78,HZJ71..CBU |
1 | ||
| 85500 - LIGHTER ASSY, CIGARETTE | ||||
| 85500-30360 |
FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| Common parts | ||||
| 90164-50025 | ||||
| 90170-11206 | ||||
| 90206-11012 | ||||
ILLUST NO. 6 OF 7(9001-0808)
DOOR,FLOOR SW
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 83320 - GAGE ASSY, FUEL SENDER | ||||
| 83320-69355 |
HDJ7#;HZJ78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV MAIN FUEL TANK |
1 | ||
| 83320-69335 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;FZJ78..RHD..GEN;FZJ79,HDJ78..CBU;HDJ79,HZJ79..ARL..IV SUB FUEL TANK |
1 | ||
| 83320-69355 |
HDJ7#;HZJ78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV |
1 | ||
| 84222D - SWITCH, TRANSFER INDICATOR, NO.4 | ||||
| 84222-12010 |
FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN |
2 | ||
| 84222-12010 |
HDJ7#;FZJ79..LX;HZJ78..STD;HZJ79..ARL..IV;FZJ71,74,78,79,HZJ71,79..GEN |
2 | ||
| 84222D - SWITCH, TRANSFER INDICATOR, NO.4 | ||||
| 84222-12010 |
FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN |
2 | ||
| 84222-12010 |
HDJ7#;FZJ79..LX;HZJ78..STD;HZJ79..ARL..IV;FZJ71,74,78,79,HZJ71,79..GEN |
2 | ||
| 84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR) | ||||
| 84231-20120 |
FZJ74;FZJ70..HT..CBR;FZJ70,HZJ70..ARL;FJ73,FZJ73,HZJ71,PZJ73..CBR,DSL;FJ70,FZJ71,79,HDJ79,HZJ73,79,LJ7#,PZJ70,RJ7#..HT,PIC |
2 | ||
| 84231-20120 |
FZJ71..RHD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC |
2 | ||
| 84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR) | ||||
| 84231-20120 |
FZJ74;FZJ70..HT..CBR;FZJ70,HZJ70..ARL;FJ73,FZJ73,HZJ71,PZJ73..CBR,DSL;FJ70,FZJ71,79,HDJ79,HZJ73,79,LJ7#,PZJ70,RJ7#..HT,PIC |
2 | ||
| 84231-20120 |
FZJ71..RHD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC |
2 | ||
| 84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR) | ||||
| 84231-20120 |
FZJ74;FZJ70..HT..CBR;FZJ70,HZJ70..ARL;FJ73,FZJ73,HZJ71,PZJ73..CBR,DSL;FJ70,FZJ71,79,HDJ79,HZJ73,79,LJ7#,PZJ70,RJ7#..HT,PIC |
2 | ||
| 84231-20120 |
FZJ71..RHD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC |
2 | ||
| 84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR) | ||||
| 84231-20120 |
FZJ74;FZJ70..HT..CBR;FZJ70,HZJ70..ARL;FJ73,FZJ73,HZJ71,PZJ73..CBR,DSL;FJ70,FZJ71,79,HDJ79,HZJ73,79,LJ7#,PZJ70,RJ7#..HT,PIC |
2 | ||
| 84231-20120 |
FZJ71..RHD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC |
2 | ||
| 84340 - SWITCH ASSY, STOP LAMP | ||||
| 84340-42010 |
FZJ71,74,78,79,HZJ71,78,79 TYPE C:REFER ILLUST. |
1 | ||
| 84340-30030 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 84340-42010 |
HZJ79..GCC,GEN;HZJ79..ARL..IV;HZJ78..STD..(ARL,GEN);FZJ71,74,78,79,HDJ7#,HZJ71 TYPE C:REFER ILLUST. |
1 | ||
| 84340-32090 |
FZJ71,74,78,79,HZJ71,78,79 TYPE B:REFER ILLUST. |
1 | ||
| 84550 - SWITCH ASSY, PARKING BRAKE | ||||
| 84550-12060 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# TOKAIRIKA |
1 | ||
| 84550-33010 |
HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU |
1 | ||
| Common parts | ||||
| 90119-06390 | ||||
| 90159-40155 | ||||
| 90159-60081 | ||||
| 90189-06043 | ||||
| 90430-18008 | ||||
| 90467-13030 | ||||
| 91621-40612 | ||||
| 91626-40818 | ||||
| 91651-40614 | ||||
| 91651-60614 | ||||
| 93313-14012 | ||||
| 93315-14014 | ||||
| 93319-A4010 | ||||
| 93540-14012 | ||||
| 94120-41000 | ||||
ILLUST NO. 2 OF 7(0701-0907)HZJ7#
ENGINE ROOM 1/2
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 91651-40616 | ||||
| 91673-80614 | ||||
ILLUST NO. 4 OF 7(0701-0907)LHD
COWL
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 91651-40612 | ||||
| 91651-40616 | ||||
| 91651-60616 | ||||
| 91673-80614 | ||||
ILLUST NO. 5 OF 7(0701-0907)LHD
INSTRUMENT PANEL
| Part # | Description | Qty | Price |
|---|
ILLUST NO. 6 OF 7(0701-0907)
STEERING
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 82711-14550 | ||||
| 82715-6A070 | ||||
| 90461-12206 | ||||
| 90463-12570 | ||||
| 90463-15402 | ||||
| 90464-00537 | ||||
| 90464-00551 | ||||
| 93315-14010 | ||||
| 93319-13008 | ||||
| 93319-14012 | ||||
| 93319-15012 | ||||
| Linked diagrams | ||||
| 4501 | ||||
ILLUST NO. 3 OF 7(0701-0907)HZJ7#
ENGINE ROOM 2/2
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 82715-60D20 | ||||
| 82715-60D30 | ||||
| 91673-80614 | ||||
| 93313-15016 | ||||
| 93313-16016 | ||||
Part Price Details
Loading price information...
Part Number:
Price:
