HZJ79L-TJMRS3 (1999)

Toyota Land Cruiser

Production Aug 1999 - Jan 2007
Engine 1HZ
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

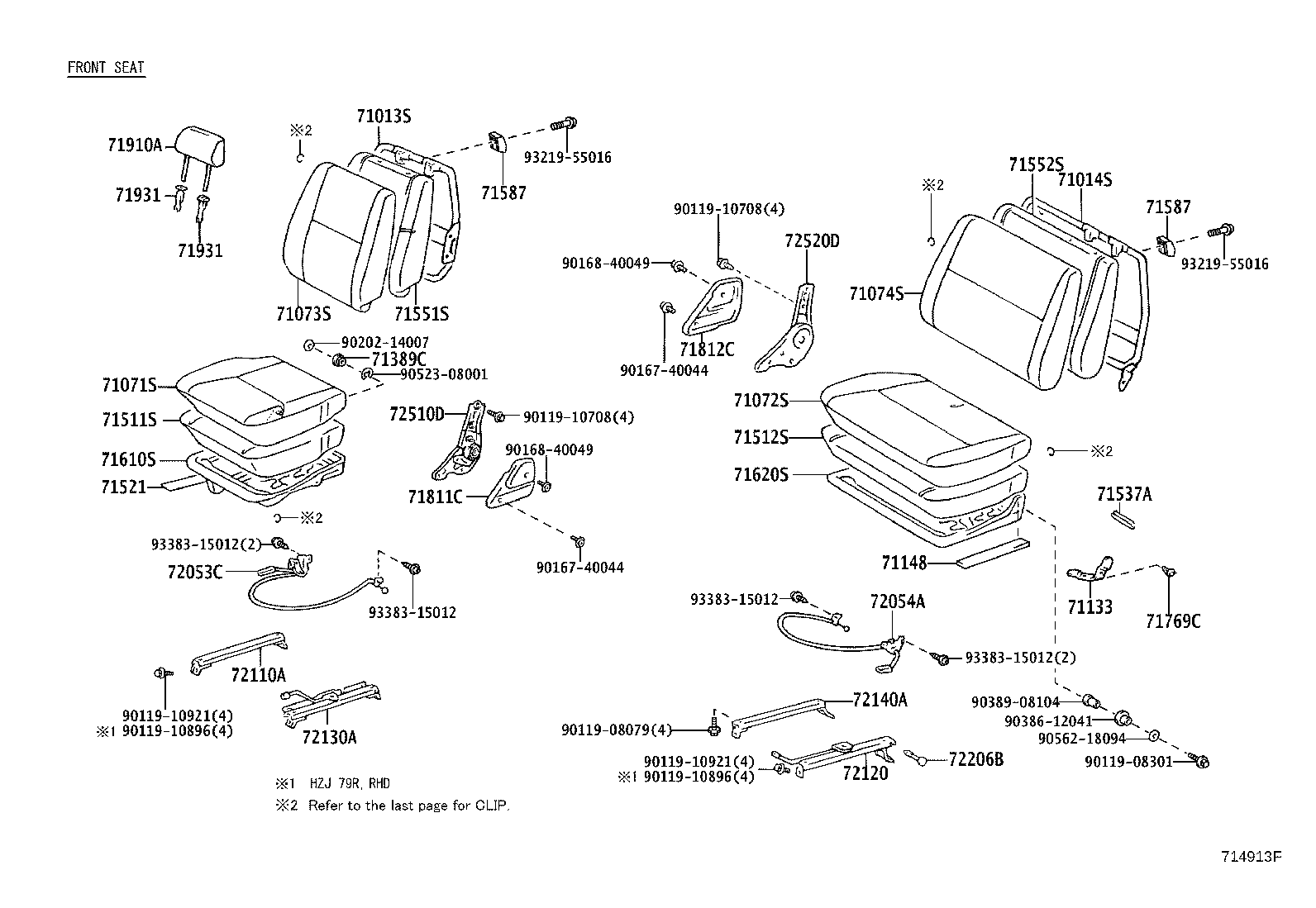

ILLUST NO. 1 OF 3(9001-0701)LHD..PIC ; (0701-0808)FZJ79

Click highlighted areas on diagram

BENCH

diagram 71013S 71014S 71071S 71072S 71073S 71074S 71133 71148 7138960040 71410S 71420S 71430S 71440S 71511S 71512S 71521 71537A 71551S 71552S 71587 71610S 71620S 71811C 71812C 71910A 71931 71931 72053C 72053D 72054A 72054B 72110A 72120 72130A 72140A 72205D 72206B 72510A 72510B 72510D 72520D 72570B 72580A 73183B 9011908079 9011908301 9011908301 9011910560 9011910560 9011910708 9011910708 9011910896 9011910896 9016740044 9016740044 9016840036 9016840049 9020214007 9038612041 9038612051 9038708053 9038908104 9046707032 9046816019 9052308001 9054113006 9056218094 9321955016 9321955016 9331215016 9331215016 9338315012 9338315012 9338315012 9338315012
Part # Description Qty Price
71013S - FRAME SUB-ASSY, FRONT SEAT BACK, RH
71013-60211

HZJ79..LHD;FZJ79..LHD..CBU

W(BENCH SEAT)

 1
71014S - FRAME SUB-ASSY, FRONT SEAT BACK, LH
71014-60110

LJ79,RJ7#..LHD..STD;FJ73,HZJ73,LJ70,77,79,PZJ73,RJ7#..4FC,5F;FJ70,75,FZJ7#,HZJ75,LJ72,PZJ70,75..LHD..(HT,SOT)

 1
71014-60122

HZJ79..LHD;FZJ79..LHD..CBU

 1
71071S - COVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71071-6041003

FJ7#,FZJ7#,HZJ75,LJ72,79,PZJ70,75,RJ7#..LHD..STD..GEN

BLUISH GRAY,TRIM1#

 1
71071-6041006

FJ7#,FZJ7#,HZJ75,LJ72,79,PZJ70,75,RJ7#..LHD..STD..GEN

SABLE,TRIM4#

 1
71071-60272E1

FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

SEAT = TYPE B-*104 & W(BENCH SEAT),MD.OAK,TRIM4#

 1
71071-60272B1

FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

SEAT = TYPE B-*104 & W(BENCH SEAT),SLATE GRAY,TRIM1#

 1
71072S - COVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71072-6034003

FJ7#,FZJ7#,HZJ75,LJ72,79,PZJ70,75,RJ7#..LHD..STD..GEN

BLUISH GRAY,TRIM1#

 1
71072-6034006

FJ7#,FZJ7#,HZJ75,LJ72,79,PZJ70,75,RJ7#..LHD..STD..GEN

SABLE,TRIM4#

 1
71072-60262B1

FZJ71,74..STD..GEN;FZJ78,HZJ78..LHD..GEN;FZJ79,HZJ71,79..(HT,PIC)..(GCC,GEN)

SEAT = TYPE B-*104,SLATE GRAY,TRIM1#

 1
71072-60262E1

FZJ71,74..STD..GEN;FZJ78,HZJ78..LHD..GEN;FZJ79,HZJ71,79..(HT,PIC)..(GCC,GEN)

SEAT = TYPE B-*104,MD.OAK,TRIM4#

 1
71072-60342B1

FZJ71..RHD;HZJ78..LHD;FZJ74,79..(PIC,SOT)..CBU;HZJ71,79..(HT,PIC)..(GCC,GEN)

SEAT = TYPE B-*104 & W(SEPARATE SEAT),SLATE GRAY,TRIM1#

 1
71072-60342E1

FZJ71..RHD;HZJ78..LHD;FZJ74,79..(PIC,SOT)..CBU;HZJ71,79..(HT,PIC)..(GCC,GEN)

SEAT = TYPE B-*104 & W(SEPARATE SEAT),MD.OAK,TRIM4#

 1
71073S - COVER, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71073-60262B2

HZJ79..LHD;FZJ79..LHD..CBU

SEAT = TYPE B-*104 & W(FRONT BENCH SEAT & TRANSVERSE REAR SEAT),SLATE GRAY,TRIM1#

 1
71073-60262E2

HZJ79..LHD;FZJ79..LHD..CBU

SEAT = TYPE B-*104 & W(FRONT BENCH SEAT & TRANSVERSE REAR SEAT),MD.OAK,TRIM4#

 1
71074S - COVER, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71074-60222E1

HZJ79..LHD;FZJ79..LHD..CBU

SEAT = TYPE B-*104,MD.OAK,TRIM4#

 1
71074-60222B1

HZJ79..LHD;FZJ79..LHD..CBU

SEAT = TYPE B-*104,SLATE GRAY,TRIM1#

 1
71133 - PLATE, FRONT SEAT CUSHION, NO.3
71132-90K00

FZJ71..LX;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

 1
71148 - SILENCER, FRONT SEAT CUSHION
71148-90304

FZJ71..LX;FZJ71,78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;HDJ7#,HZJ71,78..STD;FZJ74,79..(PIC,SOT)..CBU

 2
71148-90304

LJ70,RJ70..GEN;FJ73,FZJ73,PZJ73..STD;FJ70,75,FZJ70,75,HJ75,HZJ70,75,LJ72,77,79,PZJ70,75,RJ77

 2
71410S - CUSHION ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
71410-6036003

FJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

W(BENCH SEAT & FRONT SEAT BELT),BLUISH GRAY,TRIM1#

 1
71410-6036006

FJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

W(BENCH SEAT & FRONT SEAT BELT),SABLE,TRIM4#

 1
71410-6081006

FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

SABLE,TRIM4#

 1
71410-6081003

FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

BLUISH GRAY,TRIM1#

 1
71410-6B140E0

FZJ78..LHD..GEN;FZJ79,HZJ78,79..LHD

***,SEAT = TYPE B-*104 & W(BENCH SEAT),OAK,TRIM4#

 1
71410-6B140B0

FZJ78..LHD..GEN;FZJ79,HZJ78,79..LHD

***,SEAT = TYPE B-*104 & W(BENCH SEAT),BLUISH GRAY,TRIM1#

 1
71420S - CUSHION ASSY, FRONT SEAT, LH (FOR SEPARATE TYPE)
71420-6055006

FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

SABLE,TRIM4#

 1
71420-6055003

FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD..GEN

BLUISH GRAY,TRIM1#

 1
71420-6A600B0

FZJ78..LHD..GEN;FZJ79,HZJ78,79..LHD

***,SEAT = TYPE B-*104,BLISH GRAY,TRIM1#

 1
71420-6A600E0

FZJ78..LHD..GEN;FZJ79,HZJ78,79..LHD

***,SEAT = TYPE B-*104,OAK,TRIM4#

 1
71430S - BACK ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
71430-60452B1

FZJ79,HZJ79..LHD

***,SEAT = TYPE B-*104 & W(BENCH SEAT),BLUISH GRAY,TRIM1#

 1
71430-60452E2

FZJ79,HZJ79..LHD

***,SEAT = TYPE B-*104 & W(BENCH SEAT),OAK,TRIM4#

 1
71440S - BACK ASSY, FRONT SEAT, LH(FOR SEPARATE TYPE)
71440-60282B1

FZJ79,HZJ79..LHD

***,SEAT = TYPE B-*104,BLUISH GRAY,TRIM1#

 1
71440-60282E2

FZJ79,HZJ79..LHD

***,SEAT = TYPE B-*104,OAK,TRIM4#

 1
71511S - PAD, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71501-90K01

RJ77..GCC;FJ75,FZJ75,HZJ75..LHD;FJ70,73,FZJ70,73,LJ72,79,PZJ70,75,RJ7#..LHD..STD

 1
71501-60150

FZJ71..LX;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

 1
71512S - PAD, FRONT SEAT CUSHION, LH (FOR SEPARATE TYPE)
71502-60040

LJ79,RJ7#..LHD..STD;FJ70,75,FZJ7#,HZJ75,LJ72,PZJ70,75..LHD;FJ73,HZJ73,LJ70,77,79,PZJ73,RJ7#..4FC,5F

 1
71502-60041

HDJ7#..LX;HZJ71..HT;FZJ71..RHD;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ78,79..LHD

 1
71537A - PROTECTOR, FRONT SEAT CUSHION
71537-90K00

LJ70,RJ70..GEN;FJ73,FZJ73,PZJ73..STD;FJ70,75,FZJ70,75,HJ75,HZJ70,75,LJ72,77,79,PZJ70,75,RJ77

 1
71537-90K00

FZJ71..LX;FZJ71,78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;HDJ7#,HZJ71,78..STD;FZJ74,79..(PIC,SOT)..CBU

 1
71551S - PAD, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71505-90K03

RJ77..GCC;FJ75,FZJ75,HZJ75..LHD;FJ70,73,FZJ70,73,LJ72,79,PZJ70,75,RJ7#..LHD..STD

 1
71505-60040

FZJ71..LX;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

W(BENCH SEAT)

 1
71552S - PAD, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71506-60010

LJ79,RJ7#..LHD..STD;FJ70,75,FZJ7#,HZJ75,LJ72,PZJ70,75..LHD;FJ73,HZJ73,LJ70,77,79,PZJ73,RJ7#..4FC,5F

 1
71506-60011

HZJ71..HT;FZJ71..RHD;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ78,79..LHD

 1
71587 - PROTECTOR, FRONT SEAT BACK EDGE
71587-60130

FZJ79..CBU;HZJ79..GCC,GEN;HDJ79,HZJ79..STD..ARL..IV

W(SEPARATE SEAT)

 2
71610S - SPRING ASSY, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71610-90K05

RJ77..GCC;FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD

 1
71620S - SPRING ASSY, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71620-60101

HDJ79..LX;FZJ78..GCC;HZJ78,79..LHD;FZJ79..LHD..CBU

 1
71811C - COVER, RECLINING ADJUSTER, RH
71811-6002003

RJ70..LHD..STD;FJ73,LJ70,RJ70..RHD;FJ75,FZJ75,HZJ73,75,LJ77,79,PZJ73,RJ77;FJ70,73,FZJ70,73,HJ75,HZJ70,LJ72,PZJ70,75..STD

BLUISH GRAY,TRIM1#

 1
71811-60020E1

HZJ78..STD;HDJ7#,HZJ71;FZJ71,78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ74,79..(PIC,SOT)..CBU

SANDAL WOOD,TRIM4#

 1
71811-60020B0

HZJ78..STD;HDJ7#,HZJ71;FZJ71,78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ74,79..(PIC,SOT)..CBU

SHADOW GRAY,TRIM1#

 1
71812C - COVER, RECLINING ADJUSTER, LH
71812-6002003

HZJ75..LX..GCC;FZJ75,HZJ75..STD..(DSL,EFI);FJ73,FZJ75,LJ70,PZJ73,RJ70..GCC,GEN,SA;FJ70,75,FZJ70,73,HJ75,HZJ70,LJ72,77,79,PZJ70,75,RJ77

BLUISH GRAY,TRIM1#

 1
71812-6002006

HZJ75..LX..GCC;FZJ75,HZJ75..STD..(DSL,EFI);FJ73,FZJ75,LJ70,PZJ73,RJ70..GCC,GEN,SA;FJ70,75,FZJ70,73,HJ75,HZJ70,LJ72,77,79,PZJ70,75,RJ77

SABLE,TRIM4#

 1
71812-60020B0

FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;HDJ78,HZJ78..STD;FZJ71,78..RHD..GEN;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC

SHADOW GRAY,TRIM1#

 1
71812-60020E1

FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;HDJ78,HZJ78..STD;FZJ71,78..RHD..GEN;FZJ74,79,HZJ71..CBU;FZJ71,HDJ79..ARL,GCC

SANDAL WOOD,TRIM4#

 1
71910A - HEADREST ASSY, FRONT SEAT
71910-60331B0

FZJ79..CBU;HZJ79..GCC,GEN;HDJ79,HZJ79..ARL..IV

BLUISH GRAY,TRIM1#

 2
71910-60331E0

FZJ79..CBU;HZJ79..GCC,GEN;HDJ79,HZJ79..ARL..IV

OAK,TRIM4#

 2
71931 - SUPPORT, FRONT SEAT HEADREST
71930-28040E1

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W(LOCK),OAK,TRIM4#

 2
71931-28050B0

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W/O(LOCK),BLUE GRAY,TRIM1#

 2
71930-28040B0

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W(LOCK),BLUE GRAY,TRIM1#

 2
71931-28050E1

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W/O(LOCK),OAK,TRIM4#

 2
71931 - SUPPORT, FRONT SEAT HEADREST
71930-28040E1

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W(LOCK),OAK,TRIM4#

 2
71931-28050B0

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W/O(LOCK),BLUE GRAY,TRIM1#

 2
71930-28040B0

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W(LOCK),BLUE GRAY,TRIM1#

 2
71931-28050E1

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

W/O(LOCK),OAK,TRIM4#

 2
72053C - LEVER SUB-ASSY, RECLINING REMOTE CONTROL, RH
72053-90K0116

RJ77..GCC;FJ75,FZJ75,HZJ75..LHD;FJ70,73,FZJ70,73,LJ72,79,PZJ70,75,RJ7#..LHD..STD

SABLE,TRIM4#

 1
72053D - SPRING(FOR RECLINING REMOTE CONTROL LEVER RH)
90508-16079

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

 1
90508-16079

RJ70..LHD;FZJ7#,HZJ70,75,LJ77..5F;LJ72,79,PZJ7#,RJ77..GCC,GEN

 1
72054A - LEVER SUB-ASSY, RECLINING REMOTE CONTROL, LH
72054-90K0016

LJ79,RJ7#..LHD..STD;FJ70,75,FZJ7#,HZJ75,LJ72,PZJ70,75..LHD;FJ73,HZJ73,LJ70,77,79,PZJ73,RJ7#..4FC,5F

SABLE,TRIM4#

 1
72054-90K0013

RJ70;PZJ70..HT..GEN;FJ75,FZJ75,HZJ75,PZJ75..LHD;FJ73,HZJ73,LJ70,PZJ73..4FC,5F;FJ70,FZJ70,73,LJ72,77,79,RJ77..GCC,GEN

W(SEPARATE SEAT),BLUISH GRAY,TRIM1#

 1
72054-90K00E0

HZJ78..LHD;FZJ71..RHD;FZJ74,79..CBU;FZJ71,78..GCC;HZJ71,79..(HT,PIC)..(GCC,GEN)

W(SEPARATE SEAT),OAK,TRIM4#

 1
72054-90K00B0

HZJ78..LHD;FZJ71..RHD;FZJ74,79..CBU;FZJ71,78..GCC;HZJ71,79..(HT,PIC)..(GCC,GEN)

W(SEPARATE SEAT),BLUISH GRAY,TRIM1#

 1
72054B - SPRING(FOR RECLINING REMOTE CONTROL LEVER LH)
90508-16080

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

 1
90508-16080

HDJ7#..LX;HZJ78..LHD;FZJ71..RHD;FZJ71,78..GCC;FZJ74,79..CBU;HZJ71,79..(HT,PIC)..(GCC,GEN)

 1
72110A - TRACK ASSY, FRONT SEAT, OUTER RH
72110-90K16

RJ77..GCC;FJ70,73,FZJ70,73,LJ72,79,PZJ70,RJ7#..LHD..STD

 1
72110-60180

FZJ79,HZJ79..LHD

W(BENCH SEAT)

 1
72120 - TRACK ASSY, FRONT SEAT, OUTER LH
72110-60160

HDJ79..LX;FZJ79..CBU;FZJ78..GCC;HZJ78..LHD;HZJ79..GCC,GEN

 1
72130A - TRACK ASSY, FRONT SEAT, INNER RH
72130-90K03

RJ77..GCC;FZJ70,73..LHD..STD..CBR;FJ70,73,FZJ71,74,HZJ71,LJ72,79,PZJ70,RJ7#..LHD..STD

 1
72130-60140

FZJ79,HZJ79..LHD

W(BENCH SEAT)

 1
72140A - TRACK ASSY, FRONT SEAT,INNER LH
72140-90K00

FZJ70..LHD..CBR;LJ79,RJ77..LHD..STD;FZJ73,LJ77,79,RJ77..5F..(CBR,DSL,TD);FJ70,73,FZJ71,74,HZJ71,LJ70,72,PZJ70,RJ70..LHD

 1
72140-60210

HDJ79..LX;FZJ79..CBU;FZJ78..GCC;HZJ78..LHD;HZJ79..GCC,GEN

 1
72205D - PIN SUB-ASSY, SEAT TRACK OPEN LEVER, RH
72205-90K00

FJ75,FZJ75,HZJ75,LJ77,79,RJ77..LHD;FJ70,73,FZJ70,73,LJ72,PZJ70,75,RJ70..LHD..STD

 1
72206B - PIN SUB-ASSY, SEAT TRACK OPEN LEVER, LH
72205-90K00

FZJ71..GCC;FZJ71..RHD;HZJ79..GCC,GEN;HZJ79..ARL..IV;HDJ7#,HZJ78..STD;FZJ78,79,HZJ71..(GCC,GEN)..CBU

 1
72510A - SPRING, TENSION, NO.1(FOR RECLINING SEAT ADJUSTER)
90507-16007

FJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70

 1
72510B - SPRING, TENSION, NO.2(FOR RECLINING SEAT ADJUSTER)
90507-16007

FJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70

 1
72510D - ADJUSTER ASSY, RECLINING SEAT, OUTER RH
72510-90K02

FZJ75..PIC..CBR;HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,73..LHD..STD..CBR;FJ75,FZJ79,HJ75,HZJ79,PZJ75..PIC;FZJ75,HZJ75..RHD..PIC..(DSL,EFI);FZJ75,LJ77,79,RJ77..LHD..HT..(CBR,DSL,TD);FJ7#,FZJ71,74,78,HZJ71,LJ72,PZJ70,75,RJ70..LHD..(HT,SOT)..STD

W(BENCH SEAT)

 1
72520D - ADJUSTER ASSY, RECLINING SEAT, OUTER LH
72520-90K02

FZJ79..CBU;HZJ79..GCC,GEN;FZJ78..RHD..GEN;HDJ79,HZJ79..ARL..IV;FZJ71,HDJ78,HZJ71,78..RHD..STD

W(BENCH SEAT)

 1
72570B - CABLE ASSY, RECLINING ADJUSTING, RH
72570-90K01

FJ73,FZJ74..STD;FZJ73..STD..CBR;HZJ75..LHD..CBU;HZJ78..LHD..GEN;FZJ70,75..LHD..CBR;FJ70,75,FZJ71,78,79,HZJ71,79,LJ7#,PZJ70,75,RJ7#..LHD

W(BENCH SEAT)

 1
72570-90K01

FZJ71..LX;FZJ71,78..GCC;FZJ79..LHD..CBU;FZJ74,HZJ71,78,79..LHD..STD

W(BENCH SEAT)

 1
72580A - CABLE ASSY, RECLINING ADJUSTING, LH
72580-90K00

RJ70;FZJ75..LHD..CBR;HZJ75..LHD..CBU;HZJ78..LHD..GEN;FJ75,FZJ78,PZJ75..LHD;FJ73,FZJ71,74,HZJ73,LJ70,PZJ73..4FC,5F;FZJ79,HZJ71,PZJ70..(HT,PIC)..(GCC,GEN);FJ70,FZJ70,73,HZJ79,LJ72,77,79,RJ77..(GCC,GEN)..(CBR,DSL,TD)

W(SEPARATE SEAT)

 1
72580-90K00

HZJ78..LHD;FZJ71..RHD;FZJ74,79..CBU;FZJ71,78..GCC;HZJ71,79..(HT,PIC)..(GCC,GEN)

W(SEPARATE SEAT)

 1
Common parts
71389-60040
90119-08079
90119-08301
90119-10560
90119-10708
90119-10896
90167-40044
90168-40036
90168-40049
90202-14007
90386-12041
90386-12051
90387-08053
90389-08104
90467-07032
90468-16019
90523-08001
90541-13006
90562-18094
93219-55016
93312-15016
93383-15012

ILLUST NO. 2 OF 3(9001-0701)FJ70,73,FZJ70,71,73,74,HZJ70,71,73,KZJ70,LJ70,72,PZJ70,73,RJ70 ; (0701-0

Click highlighted areas on diagram

diagram 58048A 71015 71017A 71033 71075B 71077B 71324A 71382A 71611 71651 71651B 71663 71671 71931A 71931A 71955A 71955A 72603 72604 72607 72645 72660A 72660A 72660E 72660E 72665 72666 72690A 72694 78910 78920 78935 78935 78935 78935 78950 79929 8271112120 9010511007 9011910035 9011910037 9011910101 9011910493 9015960108 9016840011 9016840011 9016840011 9018308003 9018308003 9020208039 9020208039 9020208039 9020208039 9020411042 9024908141 9038710069 9038909005 9046708053 9165160620 9331316014 9331616014 9616000600
Part # Description Qty Price
Common parts
82711-12120
90105-11007
90119-10035
90119-10037
90119-10101
90119-10493
90159-60108
90168-40011
90183-08003
90202-08039
90204-11042
90249-08141
90387-10069
90389-09005
90467-08053
91651-60620
93313-16014
93316-16014
96160-00600

ILLUST NO. 2 OF 3(9001-0701)PIC ; (0701-0808)FZJ79

Click highlighted areas on diagram

diagram 71033B 71034A 71034B 71065 71066 71067 71068 71085B 71086B 71088B 71089B 71398A 71398B 71700 71704 71704B 71721 71722 71761A 71761B 71800 79929 79929 7997760040 7997760040 9011908258 9011908300 9011908653 9017908143 9018308003 9018308003 9020208039 9020208039 9020208039 9020208039 9024908141 9024908141 9038708052 9054009060 9331116010 9331116010 9331116010 9453101200 9461310800 9461410800 9616000600 9616000600
Part # Description Qty Price
Common parts
79977-60040
90119-08258
90119-08300
90119-08653
90179-08143
90183-08003
90202-08039
90249-08141
90387-08052
90540-09060
93311-16010
94531-01200
94613-10800
94614-10800
96160-00600

ILLUST NO. 2 OF 3(9001-0701)FJ70,73,FZJ70,71,73,74,HZJ70,71,73,KZJ70,LJ70,72,PZJ70,73,RJ70 ; (0701-0

Click highlighted areas on diagram

diagram 71033B 71034A 71085B 71086B 71088B 71089B 71700 71704 71704B 71710A 71720A 71721 71722 71761A 71761B 71800 7997760040 7997760040 9011908364 9024908141 9024908141 9050820072 9050820072 9616000600 9616000600
Part # Description Qty Price
Common parts
79977-60040
90119-08364
90249-08141
90508-20072
96160-00600

(0701-1608)LX..IV ; (0701- )DCB..IV ; (0701-)RHD..DCB,HT,PIC..CBU ; (1408-16

Click highlighted areas on diagram

FRONT SEPARATE SEAT

diagram 71013S 71014S 71071S 71072S 71073S 71074S 71389C 71389C 71396A 71511S 71512S 71521 71521 71521A 71551S 71552S 71587 71587 71610S 71620S 71811C 71812C 71910A 71931 71931 72053C 72054A 72110A 72120 72130A 72137A 72137A 72137A 72137A 72137B 72140A 72157A 72158 72158B 72510D 72520D 8271112120 9011908079 9011908079 9011910708 9011910708 9011910921 9011910921 9016740044 9016740044 9016840049 9016840049 9020214007 9020214007 9046818071 9050618070 9052308001 9052308001 9321955016 9321955016 9338315012 9338315012 9338315012 9338315012
Part # Description Qty Price
Common parts
82711-12120
90119-08079
90119-10708
90119-10921
90167-40044
90168-40049
90202-14007
90468-18071
90506-18070
90523-08001
93219-55016
93383-15012

(0701-1208)FZJ79,GRJ79,HZJ79..LHD ; (1208- )GRJ79,HZJ79,VDJ79..LHD

Click highlighted areas on diagram

FRONT BENCH SEAT

diagram 71013S 71014S 71071S 71072S 71073S 71074S 71133 71148 71389C 71511S 71512S 71521 71537A 71551S 71552S 71587 71587 71610S 71620S 71769C 71811C 71812C 71910A 71931 71931 72053C 72054A 72110A 72120 72130A 72140A 72206B 72510D 72520D 9011908079 9011908079 9011908301 9011910708 9011910708 9011910921 9011910921 9016740044 9016740044 9016840049 9016840049 9020214007 9038612041 9038908104 9052308001 9056218094 9321955016 9321955016 9338315012 9338315012 9338315012 9338315012
Part # Description Qty Price
Common parts
90119-08079
90119-08301
90119-10708
90119-10921
90167-40044
90168-40049
90202-14007
90386-12041
90389-08104
90523-08001
90562-18094
93219-55016
93383-15012

(0701-1408)VDJ79..PIC..STD ; (0701- )DCB..IV; (0701- )FZJ79,GRJ79,HZJ79,VDJ7

Click highlighted areas on diagram

FRONT BENCH SEAT

diagram 71013S 71014S 71071S 71072S 71073S 71074S 71133 71148 71389C 71511S 71512S 71521 71537A 71551S 71552S 71587 71587 71610S 71620S 71769C 71811C 71812C 71910A 71931 71931 72053C 72054A 72110A 72120 72130A 72140A 72206B 72510D 72520D 9011908079 9011908301 9011910708 9011910708 9011910896 9011910896 9011910921 9011910921 9016740044 9016740044 9016840049 9016840049 9020214007 9038612041 9038908104 9052308001 9056218094 9321955016 9321955016 9338315012 9338315012 9338315012 9338315012
Part # Description Qty Price
Common parts
90119-08079
90119-08301
90119-10708
90119-10896
90119-10921
90167-40044
90168-40049
90202-14007
90386-12041
90389-08104
90523-08001
90562-18094
93219-55016
93383-15012

(0701-1208)GRJ78..RHD ; (0701-1608)GRJ78..LHD ;(0701-1608)HZJ78..GEN ; (0701- )

Click highlighted areas on diagram

PARALLEL REAR SEAT, W(SEAT BELT)

diagram 71033B 71033C 71034A 71034B 71085B 71085C 71086B 71086C 71088B 71088C 71089B 71089C 7143495701 7143495701 7143495701 7143495701 71704 71704B 71710A 71720A 71721 71721A 71722 71722A 71730B 71740B 71761A 71761B 71761C 71761D 72607 72660A 72660A 72660A 79929 79929 79929A 79929A 9011908653 9011908653 9011908653 9011908653 9017610008 9018308003 9018308003 9018308073 9018308073 9018308073 9018308073 9018308073 9018308073 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9020208039 9056008048 9056008048 9056008048 91512G1025 9167380818 9616000600 9616000600 9616000600 9616000600
Part # Description Qty Price
Common parts
71434-95701
90119-08653
90176-10008
90183-08003
90183-08073
90202-08039
90560-08048
91512-G1025
91673-80818
96160-00600
