HZJ79L-TJMRS3 (1999)

Toyota Land Cruiser

Production Aug 1999 - Jan 2007
Engine 1HZ
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9908- )HZJ78 ; (9908- )FZJ71,74,78,79,HDJ7#,HZJ71,79

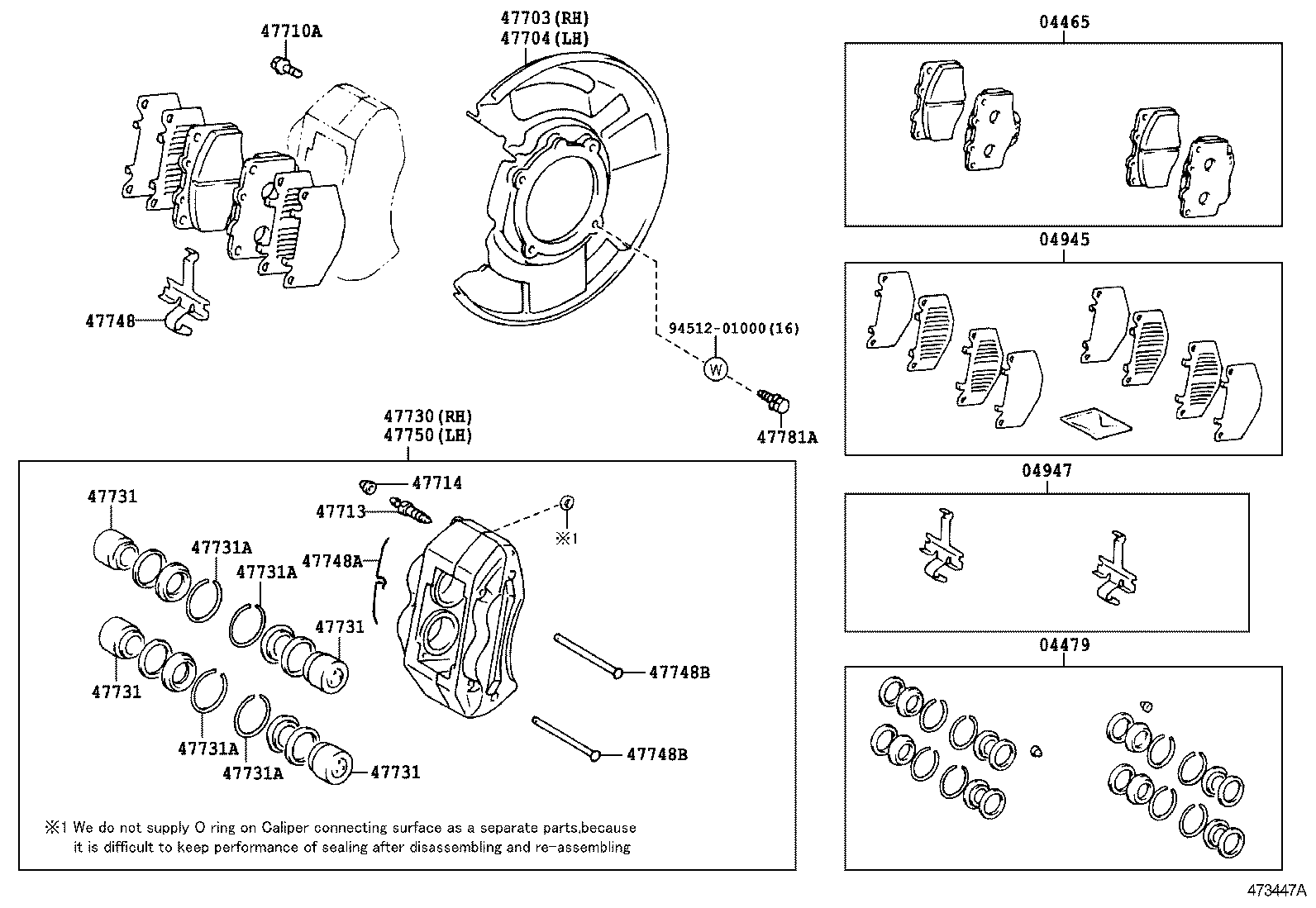

Click highlighted areas on diagram

diagram 04465 04479 04945 04947 47703 47704 47710A 47713 47714 47730 47731 47731 47731 47731 47731A 47731A 47731A 47731A 47748 47748A 47748B 47748B 47750 47781A 9451201000
Part # Description Qty Price
04465 - PAD KIT, DISC BRAKE, FRONT
04465-60250

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

MARK AISIN PC519

1
04479 - CYLINDER KIT, DISC BRAKE, FRONT
04479-35010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

1
04479-60070

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
04945 - SHIM KIT, ANTI SQUEAL, FRONT
04945-35040

FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

1
04945-60030

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
04947 - FITTING KIT, DISC BRAKE, FRONT
04947-60050

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

1
04947-60090

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
47703 - COVER SUB-ASSY, DISC BRAKE DUST, FRONT RH
47703-60070

FJ70..4F,4FC;FJ70..ARL,GCC;FJ70..5F..LX..GEN;FJ73,HZJ70,73,LJ77,79,PZJ70,73,RJ77

1
47781-60100

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
47704 - COVER SUB-ASSY, DISC BRAKE DUST, FRONT LH
47704-60070

FJ70..4F,4FC;FJ70..ARL,GCC;FJ70..5F..LX..GEN;FJ73,HZJ70,73,LJ77,79,PZJ70,73,RJ77

1
47782-60100

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
47710A - BOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
90101-12144

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

*12-1.25PX38-23

4
90105-12175

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

*12-1.25PX35-27

4
47713 - PLUG, BLEEDER(FOR FRONT DISC BRAKE)
47547-20030

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

2
47547-60030

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

2
47714 - CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
31478-30010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

2
31478-30010

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

2
47730 - CYLINDER ASSY, FRONT DISC BRAKE, RH
47730-35080

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

1
47730-60120

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
47731 - PISTON, FRONT DISC BRAKE
47731-35010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
47731-14110

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731 - PISTON, FRONT DISC BRAKE
47731-35010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
47731-14110

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731 - PISTON, FRONT DISC BRAKE
47731-35010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
47731-14110

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731 - PISTON, FRONT DISC BRAKE
47731-35010

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
47731-14110

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90522-48044

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
90522-48044

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90522-48044

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
90522-48044

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90522-48044

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
90522-48044

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90522-48044

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

8
90522-48044

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

8
47748 - SPRING, ANTI-RATTLE, NO.1(FOR FRONT DISC BRAKE)
47748-60010

FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

2
47748-60040

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

2
47748A - CLIP(FOR FRONT DISC BRAKE ANTI-RATTLE)
90468-12015

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

2
90468-12015

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

2
47748B - PIN, W/HOLE(FOR FRONT DISC BRAKE ANTI-RATTLE)
90240-06158

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

4
90240-06024

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

4
47748B - PIN, W/HOLE(FOR FRONT DISC BRAKE ANTI-RATTLE)
90240-06158

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

4
90240-06024

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

4
47750 - CYLINDER ASSY, DISC BRAKE, LH
47750-35080

FJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

1
47750-60120

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

1
47781A - BOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
90101-10166

FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

16
90101-10166

HZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU

16
Common parts
94512-01000
