HZJ76L-RKMRS (2007)

Toyota Land Cruiser

Production Jan 2007 - Aug 2016
Engine 1HZ
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

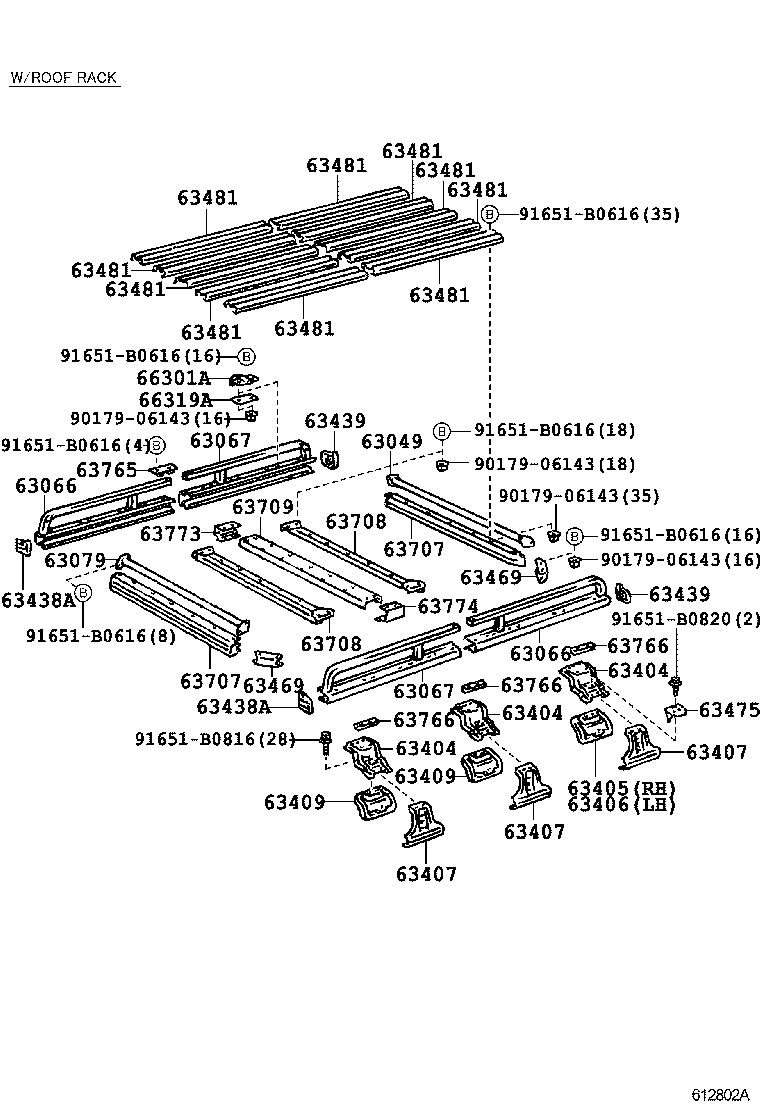

ILLUST NO. 2 OF 2(0701- )FZJ76,GRJ76,HZJ76,VDJ76

Click highlighted areas on diagram

diagram 63049 63066 63066 63067 63067 63079 63404 63404 63404 63405 63406 63407 63407 63407 63409 63409 63438A 63438A 63439 63439 63469 63469 63475 63481 63481 63481 63481 63481 63481 63481 63481 63481 63481 63707 63707 63708 63708 63709 63765 63766 63766 63766 63773 63774 66301A 66319A 9017906143 9017906143 9017906143 9017906143 91651B0616 91651B0616 91651B0616 91651B0616 91651B0616 91651B0616 91651B0816 91651B0820
Part # Description Qty Price
63049 - FRAME SUB-ASSY, ROOF RACK, UPPER END
63049-90K01

GRJ76,HZJ76

ROOF RACK-WITH

1
63049-90K01

FZJ71,76

ROOF RACK-WITH

1
63066 - FRAME SUB-ASSY, ROOF RACK, LOWER FRONT RH
63066-60010

GRJ76,HZJ76

ROOF RACK-WITH

2
63066 - FRAME SUB-ASSY, ROOF RACK, LOWER FRONT RH
63066-60010

GRJ76,HZJ76

ROOF RACK-WITH

2
63067 - FRAME SUB-ASSY, ROOF RACK, LOWER FRONT LH
63067-60010

GRJ76,HZJ76

ROOF RACK-WITH

2
63067 - FRAME SUB-ASSY, ROOF RACK, LOWER FRONT LH
63067-60010

GRJ76,HZJ76

ROOF RACK-WITH

2
63079 - FRAME SUB-ASSY, ROOF RACK, UPPER FRONT
63049-90K01

FZJ71,76

ROOF RACK-WITH

1
63049-90K01

GRJ76,HZJ76

ROOF RACK-WITH

1
63404 - LEG SUB-ASSY, ROOF RACK, FRONT
63404-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63404 - LEG SUB-ASSY, ROOF RACK, FRONT
63404-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63404 - LEG SUB-ASSY, ROOF RACK, FRONT
63404-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63405 - LEG SUB-ASSY, ROOF RACK, REAR RH
63405-60010

GRJ76,HZJ76

ROOF RACK-WITH

1
63406 - LEG SUB-ASSY, ROOF RACK, REAR LH
63406-60010

GRJ76,HZJ76

ROOF RACK-WITH

1
63407 - SUPPORT SUB-ASSY, ROOF RACK LEG, FRONT
63491-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63407 - SUPPORT SUB-ASSY, ROOF RACK LEG, FRONT
63491-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63407 - SUPPORT SUB-ASSY, ROOF RACK LEG, FRONT
63491-60020

GRJ76,HZJ76

ROOF RACK-WITH

6
63409 - LEG SUB-ASSY, ROOF RACK, CENTER
63409-60020

GRJ76,HZJ76

ROOF RACK-WITH

4
63409 - LEG SUB-ASSY, ROOF RACK, CENTER
63409-60020

GRJ76,HZJ76

ROOF RACK-WITH

4
63438A - COVER, ROOF RACK END, NO.1
63438-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

2
63438A - COVER, ROOF RACK END, NO.1
63438-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

2
63439 - COVER, ROOF RACK END, NO.2
63439-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

2
63439 - COVER, ROOF RACK END, NO.2
63439-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

2
63469 - GUSSET, ROOF RACK LOWER FRAME
63469-90K01

FZJ71,76,78

ROOF RACK-WITH

4
63469-90K01

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

4
63469 - GUSSET, ROOF RACK LOWER FRAME
63469-90K01

FZJ71,76,78

ROOF RACK-WITH

4
63469-90K01

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

4
63475 - STEP, ROOF RACK
63475-60010

GRJ76,HZJ76

ROOF RACK-WITH

1
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63481 - BOARD, ROOF RACK DECK, NO.1
63481-60010

GRJ76,HZJ76

ROOF RACK-WITH

10
63707 - FRAME SUB-ASSY, ROOF RACK, LOWER NO.1
63463-90K01

GRJ76,HZJ76

ROOF RACK-WITH

2
63707 - FRAME SUB-ASSY, ROOF RACK, LOWER NO.1
63463-90K01

GRJ76,HZJ76

ROOF RACK-WITH

2
63708 - FRAME SUB-ASSY, ROOF RACK, LOWER NO.2
63708-90A02

GRJ76,HZJ76

ROOF RACK-WITH

2
63708 - FRAME SUB-ASSY, ROOF RACK, LOWER NO.2
63708-90A02

GRJ76,HZJ76

ROOF RACK-WITH

2
63709 - FRAME SUB-ASSY, ROOF RACK, LOWER NO.3
63795-90K02

GRJ76,HZJ76

ROOF RACK-WITH

1
63795-90K02

FZJ71,76

ROOF RACK-WITH

1
63765 - RETAINER, ROOF RACK, UPPER
63765-90K00

FZJ71,76,78

ROOF RACK-WITH

2
63765-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

2
63766 - RETAINER, ROOF RACK, LOWER
63766-90K04

FZJ71,76

ROOF RACK-WITH

6
63766-90K04

GRJ76,HZJ76

ROOF RACK-WITH

6
63766 - RETAINER, ROOF RACK, LOWER
63766-90K04

FZJ71,76

ROOF RACK-WITH

6
63766-90K04

GRJ76,HZJ76

ROOF RACK-WITH

6
63766 - RETAINER, ROOF RACK, LOWER
63766-90K04

FZJ71,76

ROOF RACK-WITH

6
63766-90K04

GRJ76,HZJ76

ROOF RACK-WITH

6
63773 - GUSSET, ROOF RACK CENTER FRAME, RH
63773-90K01

GRJ76,HZJ76

ROOF RACK-WITH

1
63773-90K01

FZJ71,76

ROOF RACK-WITH

1
63774 - GUSSET, ROOF RACK CENTER FRAME, LH
63773-90K01

FZJ71,76

ROOF RACK-WITH

1
63773-90K01

GRJ76,HZJ76

ROOF RACK-WITH

1
66301A - HOOK SUB-ASSY, ROPE
66301-90K01

FZJ71,76,78

ROOF RACK-WITH

8
66301-90K01

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

8
66319A - PLATE, ROPE HOOK
66319-90K00

HZJ76,78;GRJ76,78..LHD

ROOF RACK-WITH

8
66319-90K00

FZJ71,76,78

ROOF RACK-WITH

8
Common parts
90179-06143
91651-B0616
91651-B0816
91651-B0820

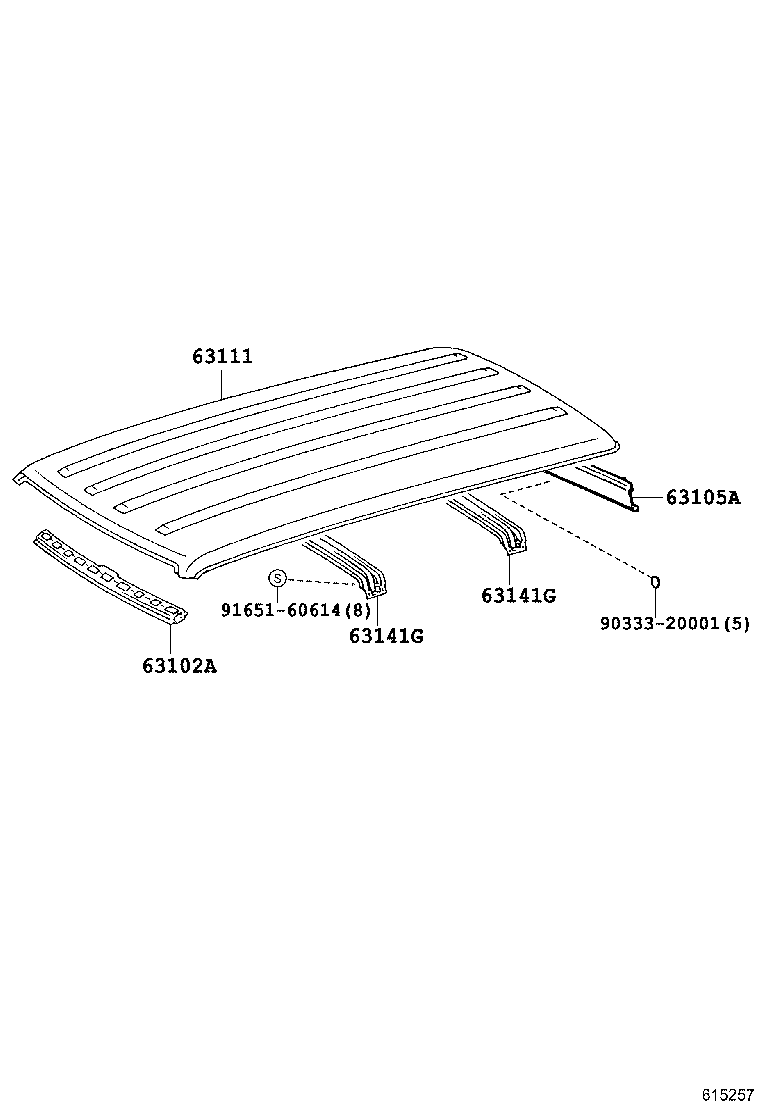

ILLUST NO. 1 OF 2(0701- )FZJ76,GRJ76,HZJ76,VDJ76

Click highlighted areas on diagram

diagram 63102A 63105A 63111 63141G 63141G 9033320001 9165160614
Part # Description Qty Price
63102A - PANEL SUB-ASSY, WINDSHIELD HEADER
63102-90K02

FZJ7#,HZJ7#,VDJ7#..HT,PIC

1
63102-60160

GRJ71,76,78..LHD..HT;GRJ79,HZJ7#,VDJ7#..DCB,HT,PIC

1
63105A - FRAME SUB-ASSY, BACK DOOR OPENING
63105-60201

GRJ71..LHD..HT;GRJ76,HZJ71,76..HT

1
63105-60202

GRJ71,76,HZJ71,76..HT

1
63105-60220

FZJ76,HZJ76

1
63111 - PANEL, ROOF
63111-60161

FZJ76,HZJ76..GEN

HIGH MOUNT STOP LAMP-WITH

1
63111-60160

FZJ76,HZJ76..GEN

1
63111-60720

GRJ76,HZJ76..GEN

1
63111-60710

GRJ76,HZJ76..GEN

HIGH MOUNT STOP LAMP-WITH

1
63141G - REINFORCEMENT, ROOF PANEL, NO.1
63141-60020

GRJ76,HZJ76,VDJ76

2
63141G - REINFORCEMENT, ROOF PANEL, NO.1
63141-60020

GRJ76,HZJ76,VDJ76

2
Common parts
90333-20001
91651-60614
