HZJ75LP-MR (1990)

Toyota Land Cruiser

Production Jan 1990 - Aug 1999
Engine 1HZ
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(9001-0701)FJ7#,FZJ70,71,73,74,75,HJ75,HZJ70,71,73,75,KZJ7#,LJ7#,PZJ7#,RJ7#

Click highlighted areas on diagram

diagram 46210 46217 46225A 46243 46304B 46341 46410 46410B 46410C 46420C 46443 46451C 46452 46452B 46452B 46458 46469 8401 8401 9010908206 9010908244 9011908146 9011908703 9017908141 9046803006 9046814033 9161160816 91611G0820 91611G0820 91611G0820 91611G0820 91611G0820 9165140820 9165160814 9411040800 9412040600
Part # Description Qty Price
46210 - LEVER ASSY, PARKING BRAKE
46210-6006203

FJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

BLUEISH GRAY,TRIM1#

 1
46210-60170B0

FJ7#,FZJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

BLUISH GRAY,TRIM1#

 1
46210-6012006

FJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

SABLE,TRIM4#

 1
46210-6012003

FJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

BLUISH GRAY,TRIM1#

 1
46210-60170E0

FJ7#,FZJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

SABLE,TRIM4#

 1
46210-6006206

FJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

SABLE,TRIM4#

 1
46210-60170E0

RJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77..GCC,GEN,SA

SABLE,TRIM4#

 1
46210-60170B0

HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;HZJ75..LHD..PIC..CBU;FZJ70,HZJ7#..HT..(GCC,GEN);FZJ73,75..(GCC,GEN)..CBU..CBR

BLUISH GRAY,TRIM1#

 1
46210-60170E1

HZJ7#..HT..GEN;HZJ75..GEN..IV;HZJ75..LHD..PIC..CBU;FZJ7#..(GCC,GEN)..CBR

OAK,TRIM4#

 1
46217 - KNOB, PARKING BRAKE RELEASE ROD
46217-2002053

FJ7#,FZJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

BLUISH GRAY,TRIM1#

 1
46217-2002053

HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;HZJ75..LHD..PIC..CBU;FZJ70,HZJ7#..HT..(GCC,GEN);FZJ73,75..(GCC,GEN)..CBU..CBR

BLUISH GRAY,TRIM1#

 1
46217-2002046

RJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77..GCC,GEN,SA

SABLE,TRIM4#

 1
46217-2002046

FJ7#,FZJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

SABLE,TRIM4#

 1
46217-20020E3

HZJ7#..HT..GEN;HZJ75..GEN..IV;HZJ75..LHD..PIC..CBU;FZJ7#..(GCC,GEN)..CBR

OAK,TRIM4#

 1
46225A - SPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
90501-10138

FJ7#,FZJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA

 1
90501-10138

HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;HZJ75..LHD..PIC..CBU;FZJ70,HZJ7#..HT..(GCC,GEN);FZJ73,75..(GCC,GEN)..CBU..CBR

 1
46243 - COVER, PARKING BRAKE LEVER
46243-6006016

RJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77

SABLE,TRIM4#

 1
46243-6006016

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

SABLE,TRIM4#

 1
46243-6006003

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

BLUISH GRAY,TRIM1#

 1
46243-60060E0

HZJ7#..HT..GEN;HZJ75..GEN..IV;FZJ7#..(GCC,GEN)..CBR;HZJ75..LHD..PIC..GEN..CBU;FZJ75,HZJ75..(ARL,GCC)..(DSL,EFI)

OAK,TRIM4#

 1
46243-6006003

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

BLUISH GRAY,TRIM1#

 1
46304B - BUSH(FOR PARKING BRAKE EQUALIZER)
90385-12012

FJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70

 2
90385-12012

LJ70,72,RJ70..LHD;FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

 2
90385-12012

LJ70,72,RJ70..RHD;FJ7#,FZJ7#,HZJ7#,LJ77,79,PZJ7#,RJ77

 2
90385-12012

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 2
90385-12012

FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

 2
46341 - EQUALIZER, PARKING BRAKE
46341-35030

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

 2
46341-35030

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 2
46410 - CABLE ASSY, PARKING BRAKE, NO.1
46410-60321

FJ75,FZJ75,HZJ75,PZJ75..LHD

 1
46410-60321

FZJ75,HZJ75..LHD..(CBR,DSL)

 1
46410C - CLAMP(FOR PARKING BRAKE FRONT CABLE)
90949-01177

FJ75,FZJ75,HJ75,HZJ75,PZJ75

 1
90949-01177

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..HT..GEN;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU

 1
46420C - PIN, W/HOLE(FOR PARKING BRAKE CABLE)
90240-08059

HZJ7#..HT..GEN;HZJ75..GEN..IV;FZJ7#..(GCC,GEN)..CBR;HZJ75..LHD..PIC..GEN..CBU;FZJ75,HZJ75..(ARL,GCC)..(DSL,EFI)

 2
90240-08042

FZJ75..CBU;FZJ75..LHD..IV;FZJ75..ARL..IV;FZJ73,HZJ70..GCC,GEN;FZJ70,HZJ75..(HT,PIC)..(CBR,DSL)

 2
90240-08042

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

 2
46443 - CAP, CABLE ADJUSTING
46443-12020

FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#

 1
46443-12020

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 1
46451C - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
46451-60090

FJ75,HJ75,HZJ75,PZJ75..PIC

 1
46451-60140

FJ75,FZJ75,HJ75,HZJ75,PZJ75..PIC

 1
46451-60140

HZJ75..PIC;FZJ75..LHD..IV;FZJ75..ARL..IV;FZJ75..PIC..CBU

 1
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46452-60041

FJ75,FZJ75,HJ75,HZJ75,PZJ75

 1
46452-60041

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..HT..GEN;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU

 1
46452B - BRACKET, CABLE SUPPORT, NO.2
46452-60080

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
46452-60080

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 1
46452B - BRACKET, CABLE SUPPORT, NO.2
46452-60080

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
46452-60080

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 1
46469 - LEVER, CABLE GUIDE SUPPORT
46469-60030

FJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70

 1
46469-60030

LJ70,72,RJ70..LHD;FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

 1
46469-60030

FJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77

 1
46469-60030

LJ70,72,RJ70..RHD;FJ7#,FZJ7#,HZJ7#,LJ77,79,PZJ7#,RJ77

 1
46469-60030

FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)

 1
Common parts
90109-08206
90109-08244
90119-08146
90119-08703
90179-08141
90468-03006
90468-14033
91611-60816
91611-G0820
91651-40820
91651-60814
94110-40800
94120-40600
Linked diagrams
8401

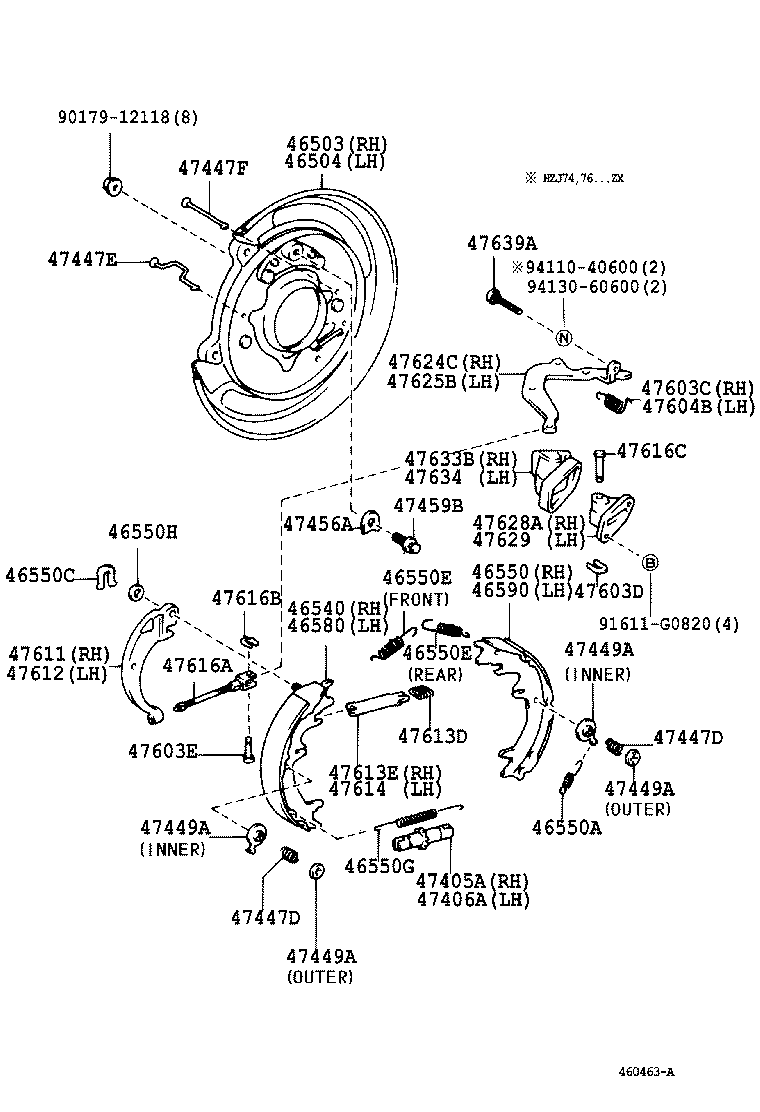

ILLUST NO. 2 OF 2(9208- )HZJ78 ; (9208- )HZJ79..RHD ; (9208- )FZJ79..ARL,GCC ; (9208- )H

Click highlighted areas on diagram

W(REAR DISC BRAKE)

diagram 46503 46504 46540 46550 46550A 46550C 46550E 46550E 46550G 46550H 46580 46590 47405A 47406A 47447D 47447D 47447E 47447F 47449A 47449A 47449A 47449A 47456A 47459B 47603C 47603D 47603E 47604B 47611 47612 47613D 47613E 47614 47616A 47616B 47616C 47624C 47625B 47628A 47629 47633B 47634 47639A 9017912118 91611G0820 9411040600 9413060600
Part # Description Qty Price
Common parts
90179-12118
91611-G0820
94110-40600
94130-60600

ILLUST NO. 1 OF 2(0701-1608)VDJ79..PIC..IV ; (0701- )VDJ79..LX..CBU ; (0701- )FZJ78,79,GRJ78,7

Click highlighted areas on diagram

diagram 46210 46217 46225A 46243 46304B 46304B 46341 46341 46410 46420A 46420C 46420C 46451C 46452 46452 8401 8401 9010908244 9011908146 9011908830 9011908834 9011908834 9046803006 9046803006 9046814033 9046814033 91611B0816 91641H0820 91641H0820 91641H0820 91641H0820 91651B0814 9413000802 9413060600 9413060600
Part # Description Qty Price
Common parts
90109-08244
90119-08146
90119-08830
90119-08834
90468-03006
90468-14033
91611-B0816
91641-H0820
91651-B0814
94130-00802
94130-60600
Linked diagrams
8401
