HZJ70RV-MR (1994)
Toyota Land Cruiser
ILLUST NO. 1 OF 3(9001-9908)FJ70,73,FZJ70,73,HZJ70,73,KZJ7#,LJ7#,PZJ70,73,RJ7#
FUEL TANK
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77023 - FILTER SUB-ASSY, FUEL SUCTION TUBE | ||||
| 77023-36010 |
HZJ7#,PZJ7# |
1 | ||
| 77031 - CAP ASSY, FUEL TANK | ||||
| 77310-35061 |
HZJ7#,LJ7#,PZJ7#..HT,SOT |
1 | ||
| 77310-12150 |
HZJ7#..HT MATERIAL=PLASTIC |
1 | ||
| 77031B - GASKET (FOR FUEL TANK CAP) | ||||
| 77316-12050 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77100 - TANK ASSY, FUEL | ||||
| 77100-60280 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# |
1 | ||
| 77100A - PLUG(FOR FUEL TANK) | ||||
| 90341-20004 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77100B - GASKET(FOR FUEL TANK) | ||||
| 90430-20007 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
| 77201-60200 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,RJ70..GCC,GEN |
1 | ||
| 77201-60201 |
FZJ70,73,HZJ70..CBR,DSL |
1 | ||
| 77206 - TUBE SUB-ASSY, FUEL TANK SUCTION | ||||
| 77240-60190 |
HZJ70,73,PZJ70,73 |
1 | ||
| 77206A - GASKET (FOR FUEL TANK SUCTION TUBE) | ||||
| 77169-14020 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77169-14020 |
HZJ75..LHD..CBU;FZJ7#,HZJ70..CBR,DSL;FZJ75,HZJ75..RHD..(DSL,EFI) |
1 | ||
| 77213 - HOSE, FUEL TANK SUB INLET | ||||
| 77213-60040 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
1 | ||
| 77290 - SHIELD ASSY, FUEL TANK FILLER PIPE | ||||
| 77290-90K00 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77611 - BAND, FUEL TANK | ||||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| 77611 - BAND, FUEL TANK | ||||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| Common parts | ||||
| 82711-12200 | ||||
| 90080-11405 | ||||
| 90119-06195 | ||||
| 90119-06416 | ||||
| 90119-06724 | ||||
| 90119-08511 | ||||
| 90119-10153 | ||||
| 90159-40155 | ||||
| 90159-50219 | ||||
| 90170-11006 | ||||
| 90179-10033 | ||||
| 90201-10038 | ||||
| 90405-06008 | ||||
| 90460-65002 | ||||
| 90461-12296 | ||||
| 90467-20134 | ||||
| 90468-14017 | ||||
| 90468-14022 | ||||
| 90480-01303 | ||||
| 90949-01182 | ||||
| 91611-61020 | ||||
| 91651-40614 | ||||
| 91651-61025 | ||||
| 93383-15014 | ||||
| 94130-60800 | ||||
| 94612-10800 | ||||
| 96132-30600 | ||||
| Linked diagrams | ||||
| 8401 | ||||
ILLUST NO. 2 OF 3(9001-9908)FJ75,HZJ73..ARL,GCC ; (9001-0701)HZJ70,PZJ70,73

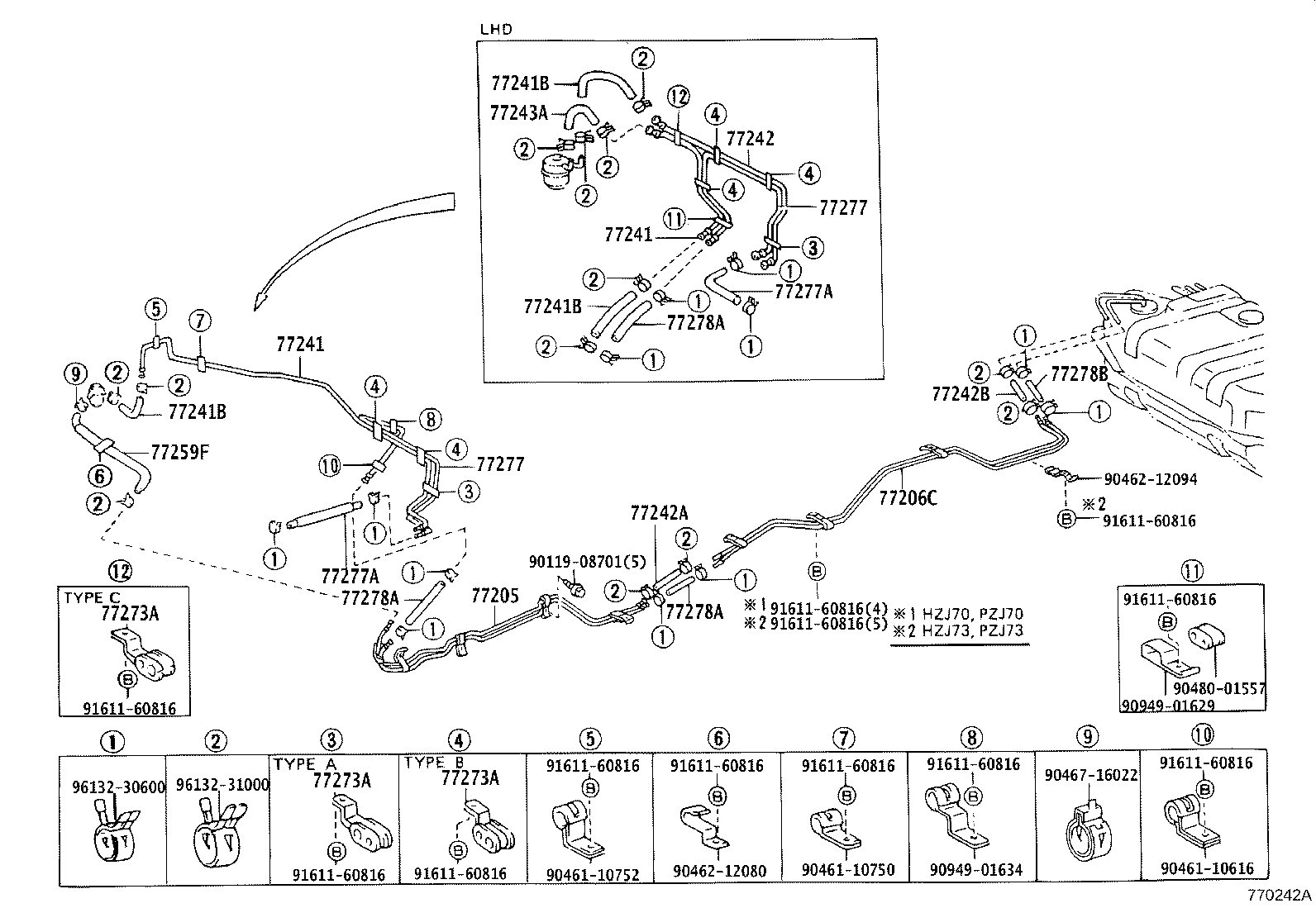

FUEL TUBE
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 77205 - TUBE SUB-ASSY, FUEL MAIN | ||||
| 77205-60460 |
HZJ70,73,PZJ70,73 |
1 | ||
| 77206C - TUBE SUB-ASSY, FUEL MAIN, NO.2 | ||||
| 77205-60440 |
HZJ70,PZJ70 |
1 | ||
| 77241 - TUBE, FUEL MAIN, NO.1 | ||||
| 77253-60150 |
HZJ7#,PZJ7#..RHD |
1 | ||
| 77241 - TUBE, FUEL MAIN, NO.1 | ||||
| 77253-60150 |
HZJ7#,PZJ7#..RHD |
1 | ||
| 77241B - HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1) | ||||
| 95332-10015 |
HZJ7#,PZJ7#..RHD *H,L=150 |
1 | ||
| 77241B - HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1) | ||||
| 95332-10015 |
HZJ7#,PZJ7#..RHD *H,L=150 |
1 | ||
| 77241B - HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1) | ||||
| 95332-10015 |
HZJ7#,PZJ7#..RHD *H,L=150 |
1 | ||
| 77242A - HOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.2) | ||||
| 95332-10020 |
HZJ70,73,PZJ70,73 *H,L=200 |
1 | ||
| 77242B - HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.2) | ||||
| 90447-17005 |
HZJ70,73,PZJ70,73 L=200,ID=9.5 |
1 | ||
| 77259F - HOSE, FUEL | ||||
| 77259-60140 |
HZJ7#,PZJ7#..RHD |
1 | ||
| 77273A - CLAMP, FUEL TUBE W/GROMMET, NO.6 | ||||
| 77273-60050 |
HZJ7#,PZJ7#..RHD TYPE B |
2 | ||
| 77273-60040 |
HZJ7#,PZJ7# TYPE A |
1 | ||
| 77273A - CLAMP, FUEL TUBE W/GROMMET, NO.6 | ||||
| 77273-60050 |
HZJ7#,PZJ7#..RHD TYPE B |
2 | ||
| 77273-60040 |
HZJ7#,PZJ7# TYPE A |
1 | ||
| 77273A - CLAMP, FUEL TUBE W/GROMMET, NO.6 | ||||
| 77273-60050 |
HZJ7#,PZJ7#..RHD TYPE B |
2 | ||
| 77273-60040 |
HZJ7#,PZJ7# TYPE A |
1 | ||
| 77277 - TUBE, FUEL RETURN, NO.1 | ||||
| 77257-60051 |
HZJ7#,PZJ7# |
1 | ||
| 77277 - TUBE, FUEL RETURN, NO.1 | ||||
| 77257-60051 |
HZJ7#,PZJ7# |
1 | ||
| 77277A - HOSE, FUEL, NO.1(FOR RETURN TUBE, NO.1) | ||||
| 95333-06040 |
HZJ7# *H,L=360 |
1 | ||
| 77277A - HOSE, FUEL, NO.1(FOR RETURN TUBE, NO.1) | ||||
| 95333-06040 |
HZJ7# *H,L=360 |
1 | ||
| 77278A - HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2) | ||||
| 95333-06020 |
HZJ70,75,LJ70,PZJ70;FJ70,73,LJ72,77,79,PZJ75,RJ70..GEN *H,L=200 |
1 | ||
| 77278A - HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2) | ||||
| 95333-06020 |
HZJ70,75,LJ70,PZJ70;FJ70,73,LJ72,77,79,PZJ75,RJ70..GEN *H,L=200 |
1 | ||
| 77278A - HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2) | ||||
| 95333-06020 |
HZJ70,75,LJ70,PZJ70;FJ70,73,LJ72,77,79,PZJ75,RJ70..GEN *H,L=200 |
1 | ||
| 77278B - HOSE, FUEL, NO.2 (FOR RETURN TUBE, NO.2) | ||||
| 90447-12082 |
FJ70,73,HZJ70,73,LJ70,PZJ70,73,RJ70 L=200 |
1 | ||
| Common parts | ||||
| 90119-08701 | ||||
| 90461-10616 | ||||
| 90461-10750 | ||||
| 90461-10752 | ||||
| 90462-12080 | ||||
| 90462-12094 | ||||
| 90467-16022 | ||||
| 90480-01557 | ||||
| 90949-01629 | ||||
| 90949-01634 | ||||
| 91611-60816 | ||||
| 96132-30600 | ||||
| 96132-31000 | ||||
ILLUST NO. 1 OF 3(9001-9908)FZJ75,HZJ70..ARL ; (9001-0701)FJ75,FZJ75,HZJ75,PZJ75..CBR,DSL ; (9401-99
FUEL SUB TANK
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) | ||||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# *H,L=220 |
2 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06030 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=280 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06010 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=80 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 95333-06020 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,77,79,RJ7#..GEN *H,L=150 |
1 | ||
| 77023 - FILTER SUB-ASSY, FUEL SUCTION TUBE | ||||
| 77023-36010 |
HZJ7#,PZJ7# |
1 | ||
| 77023-36010 |
HZJ7#,PZJ7# |
1 | ||
| 77023 - FILTER SUB-ASSY, FUEL SUCTION TUBE | ||||
| 77023-36010 |
HZJ7#,PZJ7# |
1 | ||
| 77023-36010 |
HZJ7#,PZJ7# |
1 | ||
| 77031 - CAP ASSY, FUEL TANK | ||||
| 77310-35061 |
HZJ7#,LJ7#,PZJ7#..HT,SOT |
1 | ||
| 77310-35061 |
HZJ7#,LJ7#,PZJ7#..HT,SOT |
1 | ||
| 77310-12150 |
HZJ7#..HT MATERIAL=PLASTIC |
1 | ||
| 77310-12150 |
HZJ7#..HT MATERIAL=PLASTIC |
1 | ||
| 77031B - GASKET (FOR FUEL TANK CAP) | ||||
| 77316-12050 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77316-12050 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77100 - TANK ASSY, FUEL | ||||
| 77100-60280 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# |
1 | ||
| 77100-60280 |
FJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7# |
1 | ||
| 77100A - PLUG(FOR FUEL TANK) | ||||
| 90341-20004 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 90341-20004 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77100B - GASKET(FOR FUEL TANK) | ||||
| 90430-20007 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 90430-20007 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
| 77201-60200 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,RJ70..GCC,GEN |
1 | ||
| 77201-60200 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,RJ70..GCC,GEN |
1 | ||
| 77201-60201 |
FZJ70,73,HZJ70..CBR,DSL |
1 | ||
| 77201-60201 |
FZJ70,73,HZJ70..CBR,DSL |
1 | ||
| 77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
| 77201-60200 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,RJ70..GCC,GEN |
1 | ||
| 77201-60200 |
HZJ70,73,LJ70,PZJ70,73;FJ70,73,LJ72,RJ70..GCC,GEN |
1 | ||
| 77201-60201 |
FZJ70,73,HZJ70..CBR,DSL |
1 | ||
| 77201-60201 |
FZJ70,73,HZJ70..CBR,DSL |
1 | ||
| 77206 - TUBE SUB-ASSY, FUEL TANK SUCTION | ||||
| 77240-60190 |
HZJ70,73,PZJ70,73 |
1 | ||
| 77240-60190 |
HZJ70,73,PZJ70,73 |
1 | ||
| 77206A - GASKET (FOR FUEL TANK SUCTION TUBE) | ||||
| 77169-14020 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77169-14020 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77169-14020 |
HZJ75..LHD..CBU;FZJ7#,HZJ70..CBR,DSL;FZJ75,HZJ75..RHD..(DSL,EFI) |
1 | ||
| 77169-14020 |
HZJ75..LHD..CBU;FZJ7#,HZJ70..CBR,DSL;FZJ75,HZJ75..RHD..(DSL,EFI) |
1 | ||
| 77206A - GASKET (FOR FUEL TANK SUCTION TUBE) | ||||
| 77169-14020 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77169-14020 |
FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7# |
1 | ||
| 77169-14020 |
HZJ75..LHD..CBU;FZJ7#,HZJ70..CBR,DSL;FZJ75,HZJ75..RHD..(DSL,EFI) |
1 | ||
| 77169-14020 |
HZJ75..LHD..CBU;FZJ7#,HZJ70..CBR,DSL;FZJ75,HZJ75..RHD..(DSL,EFI) |
1 | ||
| 77213 - HOSE, FUEL TANK SUB INLET | ||||
| 77213-60040 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
1 | ||
| 77213-60040 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
1 | ||
| 77290 - SHIELD ASSY, FUEL TANK FILLER PIPE | ||||
| 77290-90K00 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77290-90K00 |
FJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..HT,SOT |
1 | ||
| 77611 - BAND, FUEL TANK | ||||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| 77611 - BAND, FUEL TANK | ||||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| 77601-60081 |
FJ70,73,FZJ70,73,HZJ70,73,LJ70,72,PZJ70,73,RJ70 |
2 | ||
| Common parts | ||||
| 90119-06621 | ||||
| 90119-08701 | ||||
| 90119-10153 | ||||
| 90119-10539 | ||||
| 90119-10556 | ||||
| 90159-40155 | ||||
| 90460-65002 | ||||
| 90461-06174 | ||||
| 90461-12296 | ||||
| 90464-00239 | ||||
| 90467-20134 | ||||
| 91626-B0818 | ||||
| 91651-40614 | ||||
| 91651-60814 | ||||
| 91651-60820 | ||||
| 91665-40616 | ||||
| 93383-15014 | ||||
| 93383-A6014 | ||||
| 96132-41100 | ||||
| Linked diagrams | ||||
| 8401 | ||||
ILLUST NO. 1 OF 5(0701-1608)VDJ78,79..HT,PIC..ARL ; (0701- )DCB..IV ; (0701- )HZJ78,79,VDJ78,7
FUEL TANK
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 90119-06195 | ||||
| 90119-06621 | ||||
| 90119-10153 | ||||
| 90159-50219 | ||||
| 90179-05042 | ||||
| 90460-65002 | ||||
| 90467-20134 | ||||
| 90468-14017 | ||||
| 91612-B1020 | ||||
| 91626-B0818 | ||||
| 91651-61022 | ||||
| 93319-A4010 | ||||
| 93383-15014 | ||||
| 96135-51100 | ||||
| Linked diagrams | ||||
| 8401 | ||||
ILLUST NO. 2 OF 5(0701-1608)VDJ78 ; (0701- )VDJ79 ; (0701-)HZJ78,79,VDJ78..HT,PIC..GCC,GEN ;
FUEL SUB TANK
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| Common parts | ||||
| 90119-06195 | ||||
| 90119-06621 | ||||
| 90119-06724 | ||||
| 90119-10153 | ||||
| 90119-10556 | ||||
| 90159-50219 | ||||
| 90460-65002 | ||||
| 90467-20134 | ||||
| 91626-B0818 | ||||
| 93319-A4010 | ||||
| 93383-15014 | ||||
| Linked diagrams | ||||
| 8401 | ||||
Part Price Details
Loading price information...
Part Number:
Price:
