HJ75RP-MRQ3 (1984)
Toyota Land Cruiser

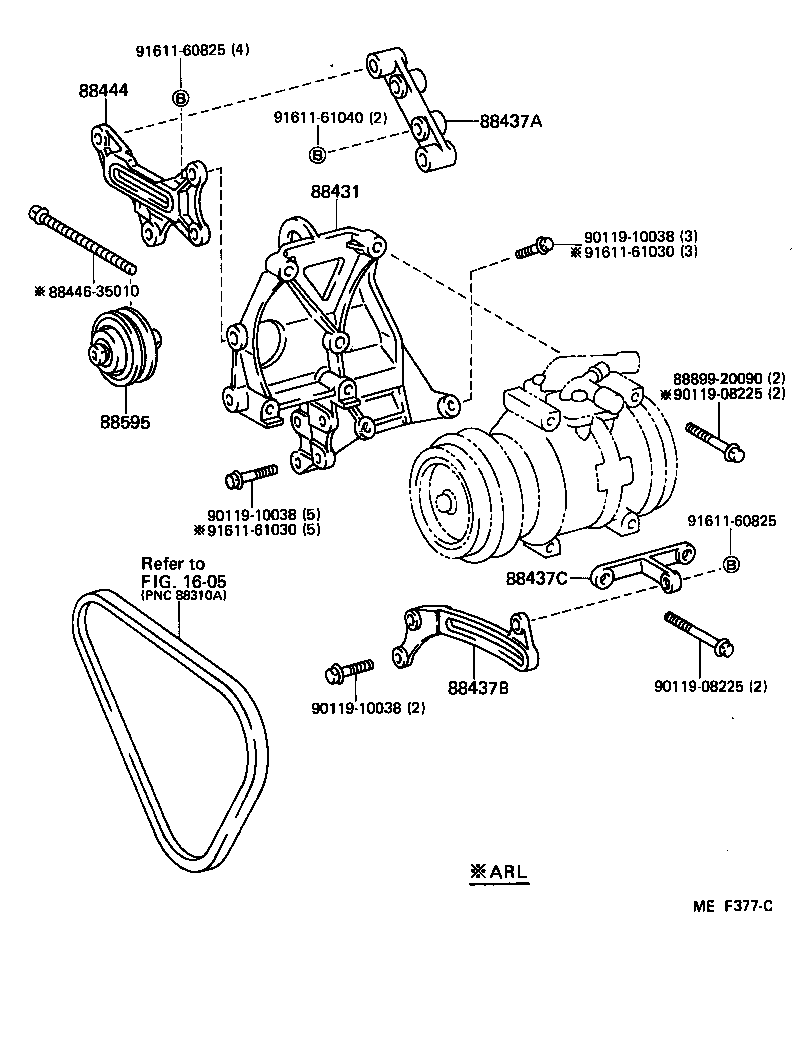

ILLUST NO. 2 OF 3(8411- )HJ75
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88431 - BRACKET, COMPRESSOR MOUNTING, NO.1 | ||||
| 88431-60060 |
HJ75..ARL,GEN |
1 | ||
| 88431-60090 |
BJ70,73,75 |
1 | ||
| 88437A - ATTACHMENT, COMPRESSOR | ||||
| 88437-60141 |
HJ75..ARL,GEN |
1 | ||
| 88437-60140 |
HJ75 |
1 | ||
| 88437B - ATTACHMENT, COMPRESSOR, NO.1 | ||||
| 88437-60200 |
HJ75 |
1 | ||
| 88437-60230 |
HJ75..ARL,GEN ALTERNATOR=12V 80A |
1 | ||
| 88437C - ATTACHMENT, COMPRESSOR, NO.2 | ||||
| 88437-60240 |
HJ75..ARL,GEN |
1 | ||
| 88437-60220 |
HJ75 |
1 | ||
| 88444 - BRACKET, IDLE PULLEY | ||||
| 88444-60041 |
HJ75..PIC..ARL DEALER OPTION |
1 | ||
| 88444-60042 |
HJ75..PIC..ARL DEALER OPTION |
1 | ||
| 88444-60042 |
HJ75 MAKER OPTION |
1 | ||
| 88444-60040 |
HJ75 |
1 | ||
| 88444-60041 |
HJ75 |
1 | ||
| 88595 - PULLEY, COOLER COMPRESSOR IDLE | ||||
| 88440-35010 |
HJ75 DEALER OPTION |
1 | ||
| 88440-35010 |
FJ7#,HJ75,RJ70..ARL,GEN,ME |
1 | ||
| 88440-60030 |
HJ75 DEALER OPTION |
1 | ||
| 88440-60030 |
HJ75 MAKER OPTION |
1 | ||
| Common parts | ||||
| 88446-35010 | ||||
| 88899-20090 | ||||
| 90119-08225 | ||||
| 90119-10038 | ||||
| 91611-60825 | ||||
| 91611-61030 | ||||
| 91611-61040 | ||||
| Linked diagrams | ||||
| 1605 | ||||
ILLUST NO. 1 OF 3(8411- )
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88301 - ROTOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88412-22030 |
BJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME |
1 | ||
| 88302 - STATOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88411-14050 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88320 - COMPRESSOR ASSY, COOLER | ||||
| 88320-60180 |
HJ75..ARL,GEN |
1 | ||
| 88320-60181 |
HJ75..ARL,GEN |
1 | ||
| 88320-60260 |
BJ70,73,75 |
1 | ||
| 88330 - CLUTCH ASSY, MAGNET | ||||
| 88410-22080 |
BJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME |
1 | ||
| 88330A - WASHER (FOR MAGNET CLUTCH) | ||||
| 90099-01351 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.2 |
1 | ||
| 88335-12050 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-01108 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.5 |
1 | ||
| 90099-01350 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.1 |
1 | ||
| 88330A - WASHER (FOR MAGNET CLUTCH) | ||||
| 90099-01351 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.2 |
1 | ||
| 88335-12050 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-01108 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.5 |
1 | ||
| 90099-01350 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.1 |
1 | ||
| 88330A - WASHER (FOR MAGNET CLUTCH) | ||||
| 90099-01351 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.2 |
1 | ||
| 88335-12050 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-01108 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.5 |
1 | ||
| 90099-01350 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME T=0.1 |
1 | ||
| 88330B - BEARING, MAGNET CLUTCH | ||||
| 90099-10133 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-10162 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-10133 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88330C - RING, SNAP (FOR MAGNET CLUTCH) | ||||
| 90099-07094 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 90099-07114 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88403 - HUB SUB-ASSY, MAGNET CLUTCH | ||||
| 88403-14030 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88403-12030 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| Common parts | ||||
| 90099-07087 | ||||
| 90099-07114 | ||||
| 90099-35012 | ||||
| 93319-15008 | ||||
| 94110-40800 | ||||
| 94511-00800 | ||||
| Linked diagrams | ||||
| 8717 | ||||
ILLUST NO. 3 OF 3(8411-8510)BJ7#,HJ75,LJ70,RJ70 ; (8510- )RJ70..GEN,ME ; (8510- )BJ7#,HJ75,LJ7
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88304 - CYLINDER SUB-ASSY, COOLER COMPRESSOR | ||||
| 88304-14021 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88316 - CRANKSHAFT, COOLER COMPRESSOR | ||||
| 88316-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88316A - BEARING, COMPRESSOR CRANKSHAFT, FRONT | ||||
| 88366-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88316C - KEY, COMPRESSOR CRANKSHAFT | ||||
| 90099-13024 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 90099-04958 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
5 | ||
| 88320B - BOLT, SERVICE VALVE | ||||
| 90099-04924 |
BJ7#,FJ7#,HJ75,LJ70,RJ70 |
4 | ||
| 90099-04924 |
BJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME |
4 | ||
| 88320B - BOLT, SERVICE VALVE | ||||
| 90099-04924 |
BJ7#,FJ7#,HJ75,LJ70,RJ70 |
4 | ||
| 90099-04924 |
BJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME |
4 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME RR |
1 | ||
| 88321-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME FR |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME RR |
1 | ||
| 88321-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME FR |
1 | ||
| 88321A - PLATE SUB-ASSY, VALVE | ||||
| 88341-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME FR |
1 | ||
| 88342-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME RR |
1 | ||
| 88321A - PLATE SUB-ASSY, VALVE | ||||
| 88341-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME FR |
1 | ||
| 88342-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME RR |
1 | ||
| 88321B - REED SUB-ASSY, VALVE | ||||
| 88344-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88321B - REED SUB-ASSY, VALVE | ||||
| 88344-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88321C - REED, SUCTION VALVE | ||||
| 88343-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88321C - REED, SUCTION VALVE | ||||
| 88343-14011 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88322 - VALVE, COOLER COMPRESSOR SUCTION SERVICE | ||||
| 88371-60150 |
BJ70,73,75 |
1 | ||
| 88371-14230 |
HJ75..ARL,GEN |
1 | ||
| 88325A - PIN, CYLINDER BLOCK | ||||
| 90099-08058 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
4 | ||
| 88329 - PISTON SUB-ASSY, COOLER COMPRESSOR | ||||
| 88301-14020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
5 | ||
| 88329C - SHOE, PISTON | ||||
| 88313-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
10 | ||
| 88329C - SHOE, PISTON | ||||
| 88313-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
10 | ||
| 88332 - VALVE, COOLER COMPRESSOR DISCHARGE SERVICE | ||||
| 88372-60040 |
HJ75..ARL,GEN |
1 | ||
| 88332 - VALVE, COOLER COMPRESSOR DISCHARGE SERVICE | ||||
| 88372-60040 |
HJ75..ARL,GEN |
1 | ||
| 88335 - GASKET KIT, OVERHAUL | ||||
| 04881-10010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88360 - SEAL ASSY, COOLER COMPRESSOR SHAFT | ||||
| 88360-14020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70 |
1 | ||
| 88360-40010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88360A - RING, COMPRESSOR SEAL PLATE SNAP | ||||
| 90096-90022 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88364 - BEARING, COMPRESSOR CRANKSHAFT, REAR | ||||
| 88366-14010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
1 | ||
| 88374 - VALVE, COOLER COMPRESSOR SERVICE | ||||
| 88374-12020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88374 - VALVE, COOLER COMPRESSOR SERVICE | ||||
| 88374-12020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88375 - CAP, COOLER COMPRESSOR SERVICE VALVE | ||||
| 88375-20010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME DISCHARGE |
1 | ||
| 88375-30270 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME SUCTION |
1 | ||
| 88375-30270 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88375 - CAP, COOLER COMPRESSOR SERVICE VALVE | ||||
| 88375-20010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME DISCHARGE |
1 | ||
| 88375-30270 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME SUCTION |
1 | ||
| 88375-30270 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME |
2 | ||
| 88376 - CAP, BLIND | ||||
| 88376-22010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME SUCTION |
1 | ||
| 88376-22020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME DISCHARGE |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-22010 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME SUCTION |
1 | ||
| 88376-22020 |
BJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME DISCHARGE |
1 | ||
