HDJ80R-GNMEX (1992)

Toyota Land Cruiser

Production Jan 1992 - Mar 2001
Engine 1HDT
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9501- )

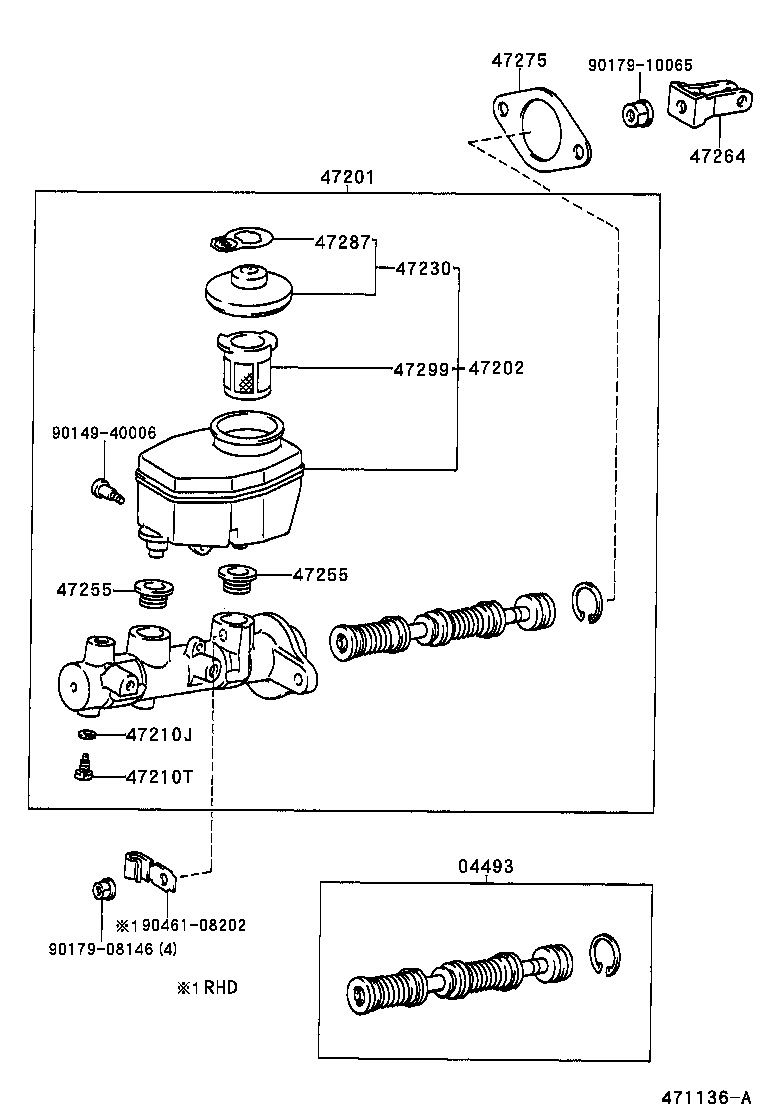

Click highlighted areas on diagram

diagram 04493 47201 47202 47210J 47210T 47230 47255 47255 47264 47275 47287 47299 9014940006 9017908146 9017910065 9046108202
Part # Description Qty Price
04493 - CYLINDER KIT, BRAKE MASTER
04493-60210

FJ80,FZJ80,HDJ80,HZJ80

1
04493-60280

HDJ80,HZJ80..RHD

1
04493-60280

HDJ80;FZJ80,HZJ80..STD

1
04493-3D010

HDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
04493-60280

FZJ80,HDJ80,HZJ80

1
47201 - CYLINDER SUB-ASSY, BRAKE MASTER
47201-60540

FZJ80,HDJ80,HZJ80

1
47201-60460

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47201-60570

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47201-60530

FZJ80..RHD;HDJ80,HZJ80

1
47201-60610

HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202 - RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
47220-60030

FZJ80,HDJ80,HZJ80

1
47220-60050

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47220-60060

HDJ80..LHD..LUB;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202-60140

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47220-60050

FZJ80..RHD;HDJ80,HZJ80

1
47210J - GASKET(FOR MASTER CYLINDER)
90430-06104

FZJ80,HDJ80,HZJ80

1
90430-06104

FJ80,FZJ80,HDJ80,HZJ80

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06077

FJ80,FZJ80,HDJ80,HZJ80

1
90109-06077

FZJ80,HDJ80,HZJ80

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
84460-40020

FJ80,FZJ80,HDJ80,HZJ80

1
47230-20100

FZJ80,HDJ80,HZJ80

1
47230-20140

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47230-20140

FZJ80..RHD;HDJ80,HZJ80

1
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47264 - CLEVIS, MASTER CYLINDER PUSH ROD
47264-50010

FZJ80,HDJ80,HZJ80

1
47264-50010

FJ80,FZJ80,HDJ80,HZJ80

1
47275 - GASKET, BRAKE MASTER CYLINDER
47275-24010

FZJ80,HDJ80,HZJ80

1
47275-24010

FJ80,FZJ80,HDJ80,HZJ80

1
47275-12020

FZJ80..RHD;HDJ80,HZJ80

1
47287 - LABEL, BRAKE FLUID INFORMATION
47287-20010

FZJ80..RHD;HDJ80,HZJ80

1
47287-20010

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47299 - STRAINER, BRAKE MASTER CYLINDER RESERVOIR
47299-32010

FJ80,FZJ80,HDJ80,HZJ80

1
47299-24010

FZJ80,HDJ80,HZJ80

1
Common parts
90149-40006
90179-08146
90179-10065
90461-08202

(9001-9208)

Click highlighted areas on diagram

diagram 04493 47201 47202 47210J 47210T 47230 47255 47255 47264 47265 47275 47299 9014940006 9017908146 9017910065
Part # Description Qty Price
04493 - CYLINDER KIT, BRAKE MASTER
04493-60210

FJ80,FZJ80,HDJ80,HZJ80

1
04493-60280

HDJ80,HZJ80..RHD

1
04493-60280

HDJ80;FZJ80,HZJ80..STD

1
04493-3D010

HDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
04493-60280

FZJ80,HDJ80,HZJ80

1
47201 - CYLINDER SUB-ASSY, BRAKE MASTER
47201-60540

FZJ80,HDJ80,HZJ80

1
47201-60460

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47201-60570

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47201-60530

FZJ80..RHD;HDJ80,HZJ80

1
47201-60610

HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202 - RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
47220-60030

FZJ80,HDJ80,HZJ80

1
47220-60050

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47220-60060

HDJ80..LHD..LUB;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202-60140

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47220-60050

FZJ80..RHD;HDJ80,HZJ80

1
47210J - GASKET(FOR MASTER CYLINDER)
90430-06104

FZJ80,HDJ80,HZJ80

1
90430-06104

FJ80,FZJ80,HDJ80,HZJ80

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06077

FJ80,FZJ80,HDJ80,HZJ80

1
90109-06077

FZJ80,HDJ80,HZJ80

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
84460-40020

FJ80,FZJ80,HDJ80,HZJ80

1
47230-20100

FZJ80,HDJ80,HZJ80

1
47230-20140

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47230-20140

FZJ80..RHD;HDJ80,HZJ80

1
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47264 - CLEVIS, MASTER CYLINDER PUSH ROD
47264-50010

FZJ80,HDJ80,HZJ80

1
47264-50010

FJ80,FZJ80,HDJ80,HZJ80

1
47265 - BOOT, MASTER CYLINDER
47265-20050

FJ80,FZJ80,HDJ80,HZJ80

1
47265-20050

FZJ80,HDJ80,HZJ80

1
47275 - GASKET, BRAKE MASTER CYLINDER
47275-24010

FZJ80,HDJ80,HZJ80

1
47275-24010

FJ80,FZJ80,HDJ80,HZJ80

1
47275-12020

FZJ80..RHD;HDJ80,HZJ80

1
47299 - STRAINER, BRAKE MASTER CYLINDER RESERVOIR
47299-32010

FJ80,FZJ80,HDJ80,HZJ80

1
47299-24010

FZJ80,HDJ80,HZJ80

1
Common parts
90149-40006
90179-08146
90179-10065

(9208-9501)

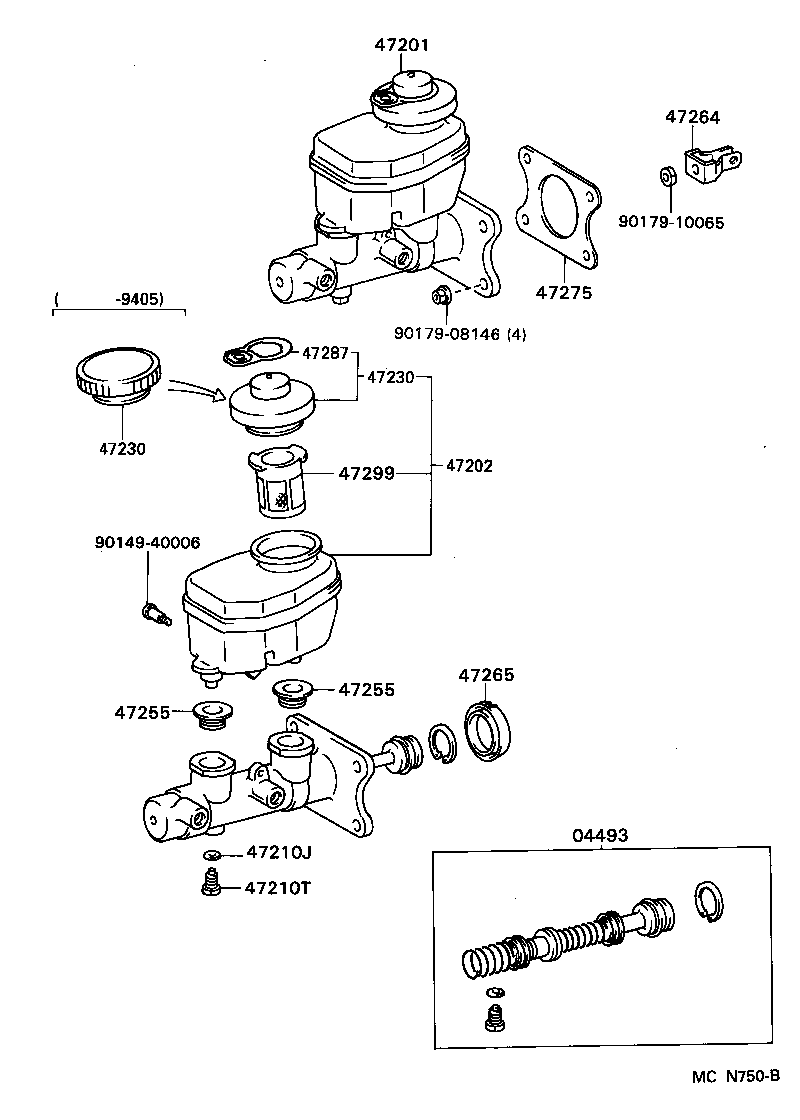

Click highlighted areas on diagram

diagram 04493 47201 47202 47210J 47210T 47230 47230 47255 47255 47264 47265 47275 47287 47299 9014940006 9017908146 9017910065
Part # Description Qty Price
04493 - CYLINDER KIT, BRAKE MASTER
04493-60210

FJ80,FZJ80,HDJ80,HZJ80

1
04493-60280

HDJ80,HZJ80..RHD

1
04493-60280

HDJ80;FZJ80,HZJ80..STD

1
04493-3D010

HDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
04493-60280

FZJ80,HDJ80,HZJ80

1
47201 - CYLINDER SUB-ASSY, BRAKE MASTER
47201-60540

FZJ80,HDJ80,HZJ80

1
47201-60460

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47201-60570

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47201-60530

FZJ80..RHD;HDJ80,HZJ80

1
47201-60610

HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202 - RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
47220-60030

FZJ80,HDJ80,HZJ80

1
47220-60050

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47220-60060

HDJ80..LHD..LUB;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL

W(ABS)

1
47202-60140

FJ80..VX..EFI;FJ80,FZJ80..LHD;HDJ80,HZJ80..RHD

1
47220-60050

FZJ80..RHD;HDJ80,HZJ80

1
47210J - GASKET(FOR MASTER CYLINDER)
90430-06104

FZJ80,HDJ80,HZJ80

1
90430-06104

FJ80,FZJ80,HDJ80,HZJ80

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06077

FJ80,FZJ80,HDJ80,HZJ80

1
90109-06077

FZJ80,HDJ80,HZJ80

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
84460-40020

FJ80,FZJ80,HDJ80,HZJ80

1
47230-20100

FZJ80,HDJ80,HZJ80

1
47230-20140

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47230-20140

FZJ80..RHD;HDJ80,HZJ80

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
84460-40020

FJ80,FZJ80,HDJ80,HZJ80

1
47230-20100

FZJ80,HDJ80,HZJ80

1
47230-20140

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47230-20140

FZJ80..RHD;HDJ80,HZJ80

1
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

FJ80,FZJ80,HDJ80,HZJ80

2
47255-16010

FZJ80,HDJ80,HZJ80

2
47264 - CLEVIS, MASTER CYLINDER PUSH ROD
47264-50010

FZJ80,HDJ80,HZJ80

1
47264-50010

FJ80,FZJ80,HDJ80,HZJ80

1
47265 - BOOT, MASTER CYLINDER
47265-20050

FJ80,FZJ80,HDJ80,HZJ80

1
47265-20050

FZJ80,HDJ80,HZJ80

1
47275 - GASKET, BRAKE MASTER CYLINDER
47275-24010

FZJ80,HDJ80,HZJ80

1
47275-24010

FJ80,FZJ80,HDJ80,HZJ80

1
47275-12020

FZJ80..RHD;HDJ80,HZJ80

1
47287 - LABEL, BRAKE FLUID INFORMATION
47287-20010

FZJ80..RHD;HDJ80,HZJ80

1
47287-20010

HDJ80,HZJ80;FZJ80..LHD..EFI

1
47299 - STRAINER, BRAKE MASTER CYLINDER RESERVOIR
47299-32010

FJ80,FZJ80,HDJ80,HZJ80

1
47299-24010

FZJ80,HDJ80,HZJ80

1
Common parts
90149-40006
90179-08146
90179-10065
