GRJ200L-GMANKV (2016)

Toyota Land Cruiser

Production Aug 2016 - Jul 2017
Engine 1GRFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0709- )GRJ200..5FC

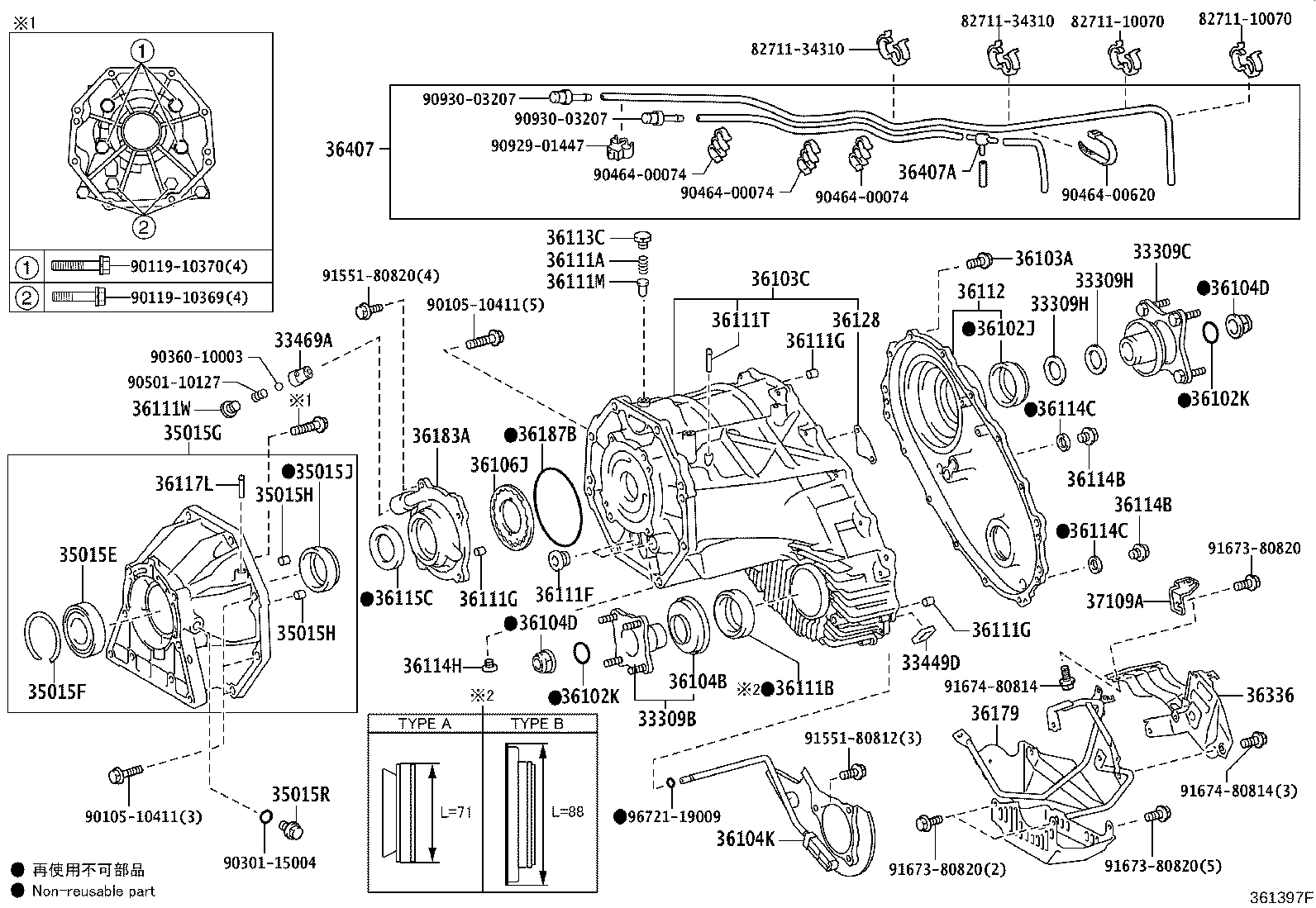

Click highlighted areas on diagram

diagram 33309B 33309C 33309H 33309H 33449D 33469A 35015E 35015F 35015G 35015H 35015H 35015J 35015R 36102J 36102K 36102K 36103A 36103C 36104B 36104D 36104D 36104K 36106J 36111A 36111B 36111F 36111G 36111G 36111G 36111M 36111T 36111W 36112 36113C 36114B 36114B 36114C 36114C 36114H 36115C 36117L 36128 36179 36183A 36187B 36336 36407 36407A 37109A 8271110070 8271110070 8271134310 8271134310 9010510411 9010510411 9011910369 9011910370 9030115004 9036010003 9046400074 9046400074 9046400074 9046400620 9050110127 9092901447 9093003207 9093003207 9155180812 9155180820 9167380820 9167380820 9167380820 9167480814 9167480814 9672119009
Part # Description Qty Price
Common parts
82711-10070
82711-34310
90105-10411
90119-10369
90119-10370
90301-15004
90360-10003
90464-00074
90464-00620
90501-10127
90929-01447
90930-03207
91551-80812
91551-80820
91673-80820
91674-80814
96721-19009

(0709- )GRJ200..5F

Click highlighted areas on diagram

diagram 3302 33309B 33309C 33309H 33309H 33449D 33469A 36102J 36102K 36102K 36103A 36103C 36104B 36104D 36104D 36104K 36106J 36107A 36111A 36111B 36111F 36111G 36111G 36111G 36111M 36111T 36111W 36112 36113C 36114B 36114B 36114C 36114C 36114H 36115C 36117D 36117F 36117G 36128 36179 36183A 36187B 36336 36407 36478 37109A 8271110070 8271110070 8271134310 8271134310 8271134310 9010510411 9010510411 9011910019 9025010025 9025311001 9036010003 9046400620 9046400907 9046400907 9050110127 9092901447 9093003207 9093003207 9155180812 9155180820 9167180614 9167380820 9167380820 9167380820 9167480814 9167480814 9672119009
Part # Description Qty Price
Common parts
82711-10070
82711-34310
90105-10411
90119-10019
90250-10025
90253-11001
90360-10003
90464-00620
90464-00907
90501-10127
90929-01447
90930-03207
91551-80812
91551-80820
91671-80614
91673-80820
91674-80814
96721-19009
Linked diagrams
3302
