FZJ80L-GNPEK (1992)

Toyota Land Cruiser

Production Aug 1992 - Dec 2006
Engine 1FZFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9711- )1FZFE

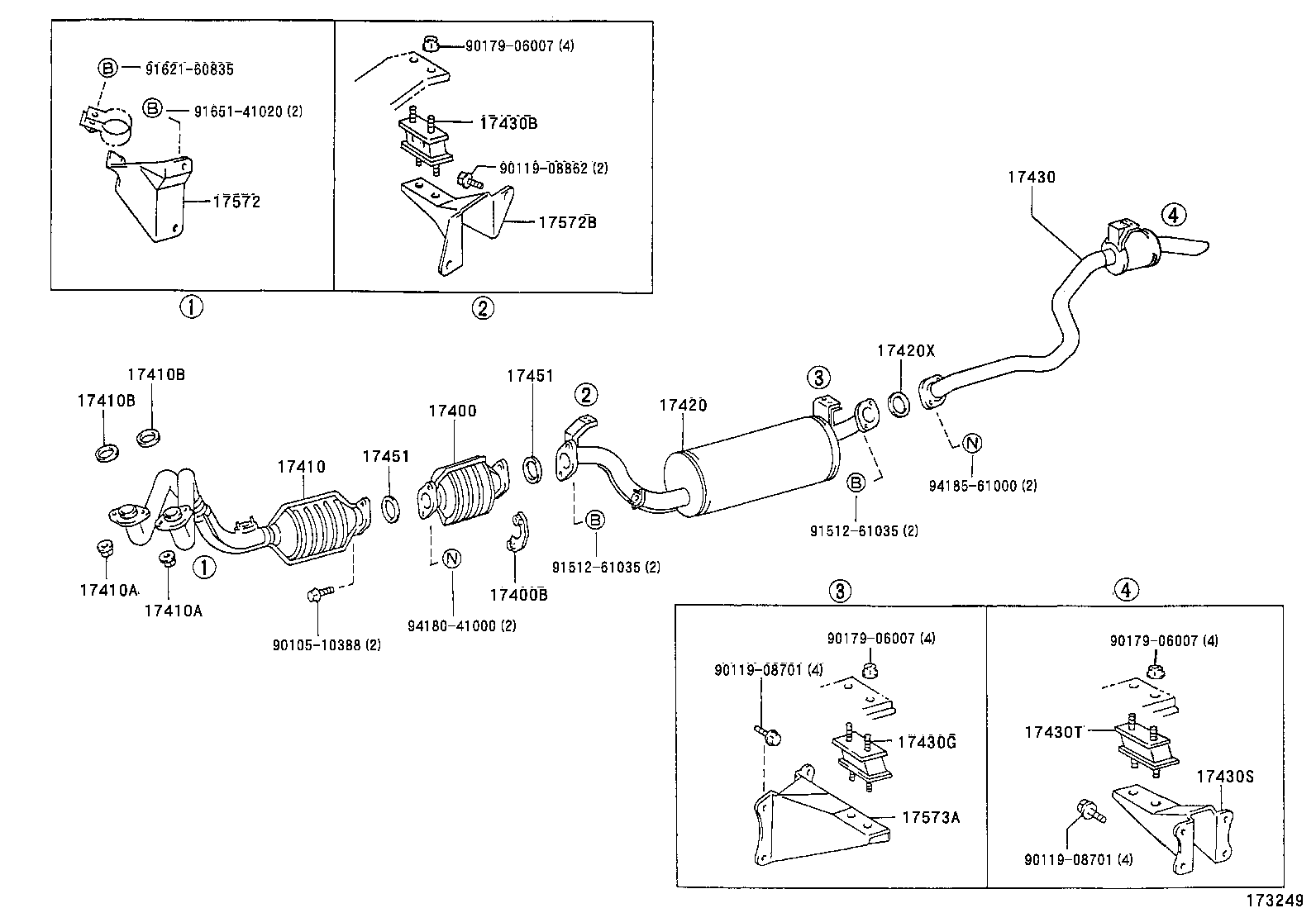

Click highlighted areas on diagram

W(CONVERTER)

diagram 17400 17400B 17410 17410A 17410A 17410B 17410B 17420 17420X 17430 17430B 17430G 17430S 17430T 17451 17451 17572 17572B 17573A 9010510388 9011908701 9011908701 9011908862 9017906007 9017906007 9017906007 9151261035 9151261035 9162160835 9165141020 9418041000 9418561000
Part # Description Qty Price
17400 - CONVERTER ASSY, W/CATALYST
18450-66130

1FZFE..FZJ80

1
17400B - RETAINER, EXHAUST PIPE
18495-76010

1FZFE..FZJ80

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-61261

1FZ#..FZJ80..GCC,GEN

1
17410-61261

1FZ#..FZJ80

1
17401-66100

1FZFE..FZJ80..4FC

1
17410-61261

1FZF..FZJ80

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

1FZF,3FE..FJ80,FZJ80

4
90179-10070

1FZ#..FZJ80

4
90179-10070

1FZF..FZJ80;1FZFE..FZJ80..4FC

4
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

1FZF,3FE..FJ80,FZJ80

4
90179-10070

1FZ#..FZJ80

4
90179-10070

1FZF..FZJ80;1FZFE..FZJ80..4FC

4
17410B - GASKET, EXHAUST PIPE
90917-06065

1FZF..FZJ80;1FZFE..FZJ80..4FC

2
90917-06065

1FZ#..FZJ80

2
17410B - GASKET, EXHAUST PIPE
90917-06065

1FZF..FZJ80;1FZFE..FZJ80..4FC

2
90917-06065

1FZ#..FZJ80

2
17420 - PIPE ASSY, EXHAUST, CENTER
17403-61180

1FZ#..FZJ80

1
17403-61181

1FZF..FZJ80

1
17403-61181

1FZ#..FZJ80

1
17403-66051

1FZFE..FZJ80..4FC

1
17420X - GASKET, EXHAUST PIPE, CENTER
90917-06072

1FZFE..FZJ80..4FC

1
90917-06054

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
90917-06076

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17430 - PIPE ASSY, EXHAUST, TAIL
17405-17020

1FZF..FZJ80

1
17405-66010

1FZFE..FZJ80..4FC

1
17430B - CUSHION, EXHAUST TAIL PIPE(FOR FRONT)
17567-17010

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17567-17010

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17567-17010

1FZFE..FZJ80..4FC;1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17430G - CUSHION, EXHAUST TAIL PIPE(FOR CENTER)
17567-17010

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17567-17010

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17430S - BRACKET, EXHAUST TAIL PIPE (FOR REAR)
17574-61080

1FZF,3F#,1H#..FJ80,FZJ80,HDJ80,HZJ80

1
17574-61080

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17430T - CUSHION, EXHAUST TAIL PIPE (FOR REAR)
17567-17010

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17567-17010

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17451 - GASKET, EXHAUST PIPE
90917-06072

1FZ#..FZJ80

1
90917-06076

1FZFE..FZJ80..4FC;1FZF,1H#..FZJ80,HDJ80,HZJ80

W(CONVERTER),REAR

1
90917-06043

1FZFE..FZJ80

W(CONVERTER),FRONT

1
90917-06076

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17451 - GASKET, EXHAUST PIPE
90917-06072

1FZ#..FZJ80

1
90917-06076

1FZFE..FZJ80..4FC;1FZF,1H#..FZJ80,HDJ80,HZJ80

W(CONVERTER),REAR

1
90917-06043

1FZFE..FZJ80

W(CONVERTER),FRONT

1
90917-06076

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17572 - BRACKET, EXHAUST PIPE NO.1 SUPPORT
17571-61211

1FZ#..FZJ80

1
17572B - BRACKET, EXHAUST PIPE SUPPORT, NO.2
17572-17010

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17572-17010

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17572-66050

1FZFE..FZJ80..4FC

1
17572-17010

1FZF,1H#..FZJ80,HDJ80,HZJ80

1
17573A - BRACKET, EXHAUST PIPE SUPPORT, NO.3
17573-61060

1FZ#,1HD#,1HZ..FZJ80,HDJ80,HZJ80

1
17573-61060

1FZF,3F#,1H#..FJ80,FZJ80,HDJ80,HZJ80

1
Common parts
90105-10388
90119-08701
90119-08862
90179-06007
91512-61035
91621-60835
91651-41020
94180-41000
94185-61000
