Toyota Land cruiser FZJ80 SWITCH & RELAY & COMPUTER

Manufacturers Home
Toyota
GR
LAND CRUISER
FZJ80L-GCMEUV (1992)
8401 - SWITCH & RELAY & COMPUTER

FZJ80L-GCMEUV (1992)

Toyota Land Cruiser

Production Jan 1992 - Jan 1998

Engine 1FZF

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

ILLUST NO. 5 OF 7(9001-0808)

Click highlighted areas on diagram

COMBINATION SWITCH

Part #	Description	Period	Qty	Price
Common parts
82711-14550
82711-16110
90461-08549
90461-12206
90463-12570
90463-13003
90463-15402
90464-00537
90464-00551
93315-14010
93319-13008
93319-14012
93319-15012
Linked diagrams
4501

ILLUST NO. 4 OF 7(9001-0808)

Click highlighted areas on diagram

COWL RELAY

Part #	Description	Period	Qty	Price
Common parts
91511-B0614
91512-60614
91651-40616

ILLUST NO. 4 OF 7(9001-0808)

Click highlighted areas on diagram

COWL RELAY

Part #	Description	Period	Qty	Price
Common parts
91512-60614
91651-40612
91651-40616
91651-60616
91652-60616
93319-15010
93560-55016
93568-55014
94332-15000

ILLUST NO. 3 OF 7(9001-0808)LHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW

Part #	Description	Period	Qty	Price
Common parts
90164-50025
90170-11206
90206-11012

ILLUST NO. 6 OF 7(9001-0808)

Click highlighted areas on diagram

DOOR,FLOOR SW

Part #	Description	Period	Qty	Price
Common parts
90119-06390
90159-40155
90159-60081
90189-06043
90430-18008
90467-13030
91621-40612
91626-40818
91651-40614
91651-60614
93313-14012
93315-14014
93319-A4010
93540-14012
94120-41000

ILLUST NO. 7 OF 7(9001-9908)

Click highlighted areas on diagram

AMBIENT SENSOR & COVER

Part #	Description	Period	Qty	Price
Common parts
82711-12120
90164-40074
93540-24020

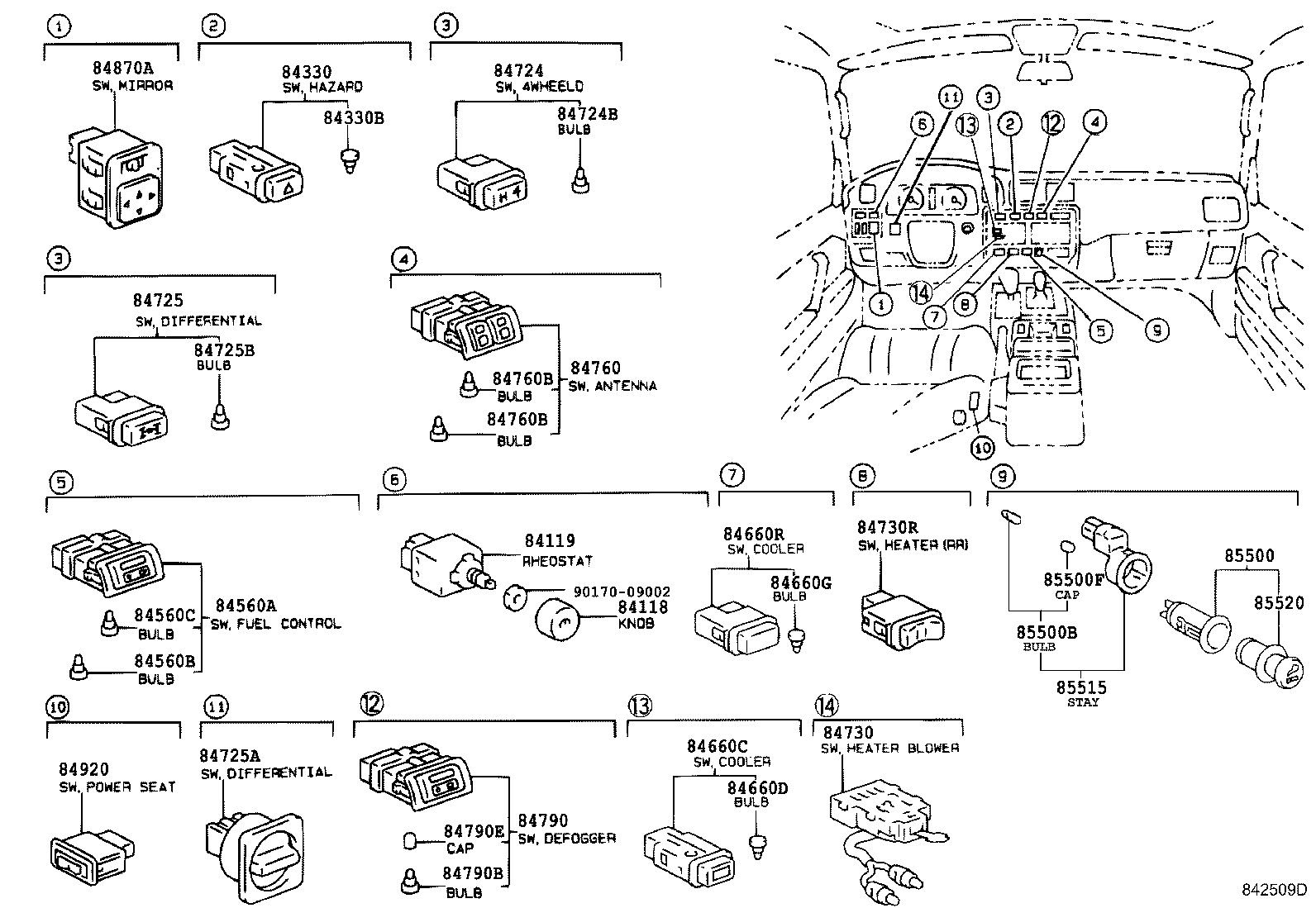

ILLUST NO. 5 OF 9(9001-9501)LHD ; (9711- )FZJ80..LHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW.

Part #	Description	Period	Qty
84118 - KNOB, LIGHT CONTROL RHEOSTAT
84118-22030	HDJ80;FJ80,FZJ80,HZJ80..VX;FJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84118-22030	HDJ80;FZJ80,HZJ80..VX;FZJ80,HZJ80..(GX,STD)..ARL	08/1992 - 12/2999	1
84119 - RHEOSTAT, LIGHT CONTROL
84119-60010	FZJ80,HDJ80,HZJ80..VX..(GCC,GEN)	08/1992 - 12/2999	1
84119-60010	FJ80,FZJ80,HDJ80,HZJ80..VX..(GCC,GEN)	01/1990 - 08/1992	1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84332-42010	FZJ80,HDJ80,HZJ80	08/1994 - 12/2999	1
84332-20260	FZJ80,HDJ80,HZJ80	08/1992 - 08/1994	1
84330B - BULB, HAZARD WARNING SIGNAL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84999-10320	FZJ80,HDJ80,HZJ80 14V 0.84W	08/1992 - 12/2999	1
84560A - SWITCH ASSY, FUEL CONTROL
84560-60010	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
84560B - BULB, FUEL CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84660G - BULB(FOR REAR COOLER SWITCH)
88607-16010	FJ80,FZJ80,HDJ80,HZJ80 14V 0.065A	01/1990 - 08/1992	1
84660R - SWITCH, COOLER(REAR)
84660-60050	FZJ80..GX,VX;FJ80,HDJ80,HZJ80..(GX,VX)..(DSL,EFI,TD2)	01/1992 - 08/1992	1
84724 - SWITCH, 4 WHEEL DRIVE CONTROL
84724-60010	HZJ80..RHD..GEN;HZJ80..LHD..LUB;FZJ80,HDJ80..(GX,VX)..(GCC,GEN);FZJ80,HZJ80..5F..SOB..(ARL,GCC)..(DSL,EFI)	08/1992 - 01/1995	1
84724-60040	HZJ80..RHD..GEN;FZJ80..VX..GCC..EFI;HZJ80..SOB..(ARL,GCC);HZJ80..LHD..(GX,VX)..GEN;FZJ80..LHD..4FC..(GX,STD);FZJ80,HDJ80..(GX,VX)..(CBR,TD2)	01/1995 - 12/2999	1
84724B - BULB, 4 WHEEL DRIVE CONTROL SWITCH
84999-10320	HZJ80..RHD..GEN;FZJ80..VX..GCC..EFI;HZJ80..SOB..(ARL,GCC);HZJ80..LHD..(GX,VX)..GEN;FZJ80..LHD..4FC..(GX,STD);FZJ80,HDJ80..(GX,VX)..(CBR,TD2)	01/1995 - 12/2999	1
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725A - SWITCH, DIFFERENTIAL LOCK
84725-60020	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725B - BLUB, DIFFERENTIAL LOCK SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84760 - SWITCH ASSY, ANTENNA
84760-60010	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	1
84760-60010	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	1
84760-60030	HZJ80..5F..(GX,VX)..(GCC,GEN);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10410	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	2
84999-10410	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	2
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10410	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	2
84999-10410	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	2
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84790 - SWITCH ASSY, REAR WINDOW DEFOGGER
84790-60010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84790-60010	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84790-60030	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84790B - BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84999-10320	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX) 14V 0.84W	08/1992 - 12/2999	2
84790E - CAP, BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84998-10290	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84998-10630	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84870A - SWITCH ASSY, OUTER MIRROR
84870-20050	FZJ80..4FC..STD;FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	08/1992 - 12/2999	1
84870-20050	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
84920 - SWITCH ASSY, POWER SEAT
84920-6002003	FJ80,FZJ80,HDJ80,HZJ80..LHD..VX BLUISH GRAY,TRIM1#	01/1990 - 08/1992	1
84920-6002006	FJ80,FZJ80,HDJ80,HZJ80..LHD..VX SABLE,TRIM4#	01/1990 - 08/1992	1
84920-6002006	FZJ80,HDJ80,HZJ80..LHD..VX SABLE,TRIM4#	08/1992 - 01/1995	1
85500 - LIGHTER ASSY, CIGARETTE
85500-30440	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85500-30440	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85500-17060	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85500-17040	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85500B - BULB, CIGARETTE LIGHTER
84999-10250	FZJ80,HDJ80,HZJ80 14V 1.4W	08/1992 - 12/2999	1
84999-10250	FJ80,FZJ80,HDJ80,HZJ80 14V 1.4W	01/1990 - 08/1992	1
85500F - CAP, CIGARETTE LIGHTER BULB
84998-10550	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84998-10550	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515 - STAY, CIGARETTE LIGHTER BEZEL
85515-22010	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515-22010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-17020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85520-20080	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85520-30190	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85520-30190	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
Common parts
90170-09002

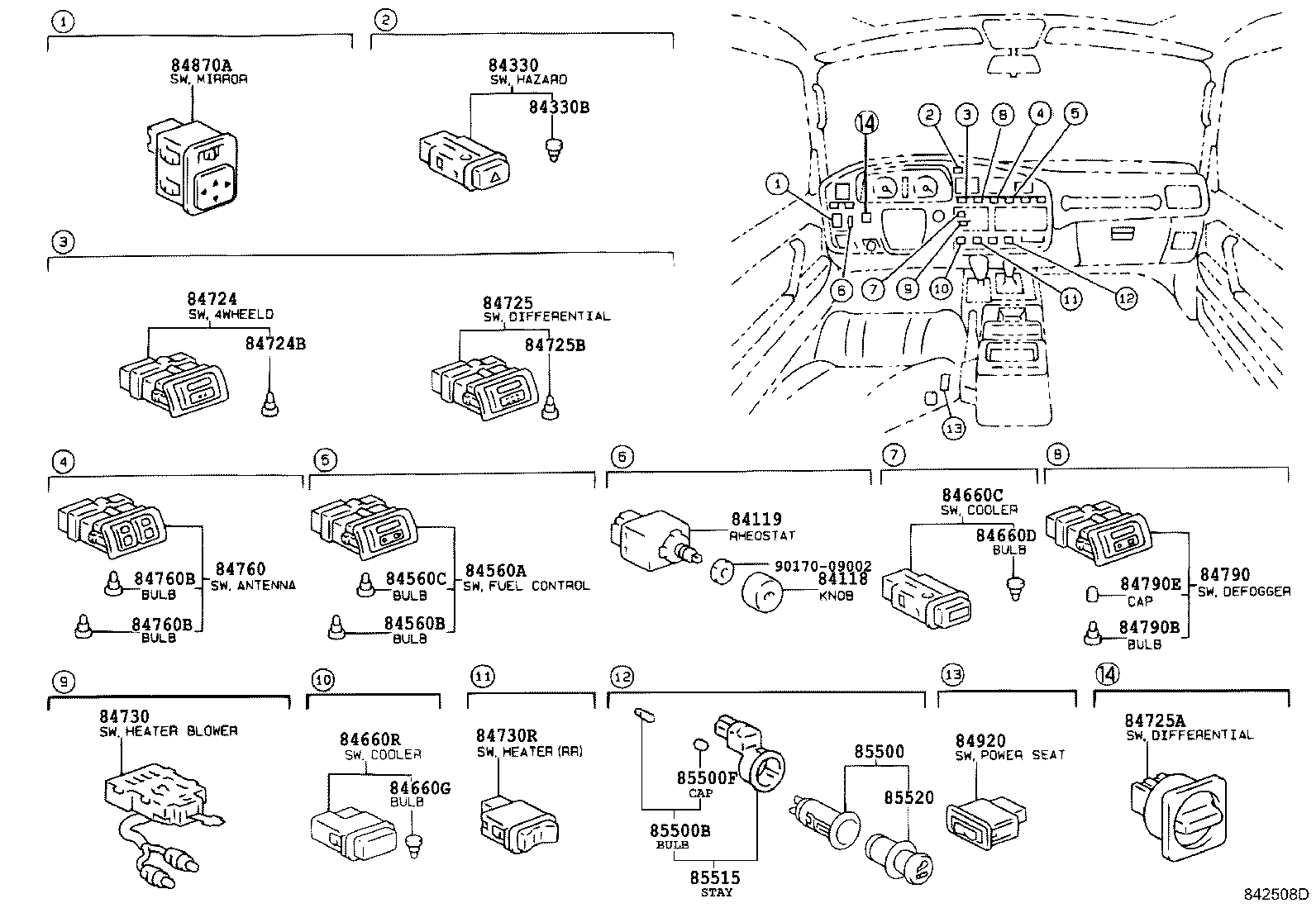

ILLUST NO. 5 OF 9(9501-9711)LHD ; (9711- )HDJ80,HZJ80..LHD

Click highlighted areas on diagram

INSTRUMENT PANEL SW.

Part #	Description	Period	Qty
84118 - KNOB, LIGHT CONTROL RHEOSTAT
84118-22030	HDJ80;FJ80,FZJ80,HZJ80..VX;FJ80,HZJ80..(GX,STD)..ARL	01/1990 - 08/1992	1
84118-22030	HDJ80;FZJ80,HZJ80..VX;FZJ80,HZJ80..(GX,STD)..ARL	08/1992 - 12/2999	1
84119 - RHEOSTAT, LIGHT CONTROL
84119-60010	FZJ80,HDJ80,HZJ80..VX..(GCC,GEN)	08/1992 - 12/2999	1
84119-60010	FJ80,FZJ80,HDJ80,HZJ80..VX..(GCC,GEN)	01/1990 - 08/1992	1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84332-42010	FZJ80,HDJ80,HZJ80	08/1994 - 12/2999	1
84332-20260	FZJ80,HDJ80,HZJ80	08/1992 - 08/1994	1
84330B - BULB, HAZARD WARNING SIGNAL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84999-10320	FZJ80,HDJ80,HZJ80 14V 0.84W	08/1992 - 12/2999	1
84560A - SWITCH ASSY, FUEL CONTROL
84560-60010	FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..CBR,DSL,TD2	01/1990 - 08/1992	1
84560B - BULB, FUEL CONTROL SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84660G - BULB(FOR REAR COOLER SWITCH)
88607-16010	FJ80,FZJ80,HDJ80,HZJ80 14V 0.065A	01/1990 - 08/1992	1
84660R - SWITCH, COOLER(REAR)
84660-60050	FZJ80..GX,VX;FJ80,HDJ80,HZJ80..(GX,VX)..(DSL,EFI,TD2)	01/1992 - 08/1992	1
84724 - SWITCH, 4 WHEEL DRIVE CONTROL
84724-60010	HZJ80..RHD..GEN;HZJ80..LHD..LUB;FZJ80,HDJ80..(GX,VX)..(GCC,GEN);FZJ80,HZJ80..5F..SOB..(ARL,GCC)..(DSL,EFI)	08/1992 - 01/1995	1
84724-60040	HZJ80..RHD..GEN;FZJ80..VX..GCC..EFI;HZJ80..SOB..(ARL,GCC);HZJ80..LHD..(GX,VX)..GEN;FZJ80..LHD..4FC..(GX,STD);FZJ80,HDJ80..(GX,VX)..(CBR,TD2)	01/1995 - 12/2999	1
84724B - BULB, 4 WHEEL DRIVE CONTROL SWITCH
84999-10320	HZJ80..RHD..GEN;FZJ80..VX..GCC..EFI;HZJ80..SOB..(ARL,GCC);HZJ80..LHD..(GX,VX)..GEN;FZJ80..LHD..4FC..(GX,STD);FZJ80,HDJ80..(GX,VX)..(CBR,TD2)	01/1995 - 12/2999	1
84999-10320	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725A - SWITCH, DIFFERENTIAL LOCK
84725-60020	FZJ80..GX,VX;FZJ80..SOB..STD;FJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84725B - BLUB, DIFFERENTIAL LOCK SWITCH
84999-10320	FJ80,FZJ80,HDJ80,HZJ80 14V 0.84W	01/1990 - 08/1992	1
84760 - SWITCH ASSY, ANTENNA
84760-60010	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	1
84760-60010	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	1
84760-60030	HZJ80..5F..(GX,VX)..(GCC,GEN);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10410	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	2
84999-10410	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	2
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84760B - BULB, ANTENNA SWITCH
84999-10410	FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	08/1992 - 01/1995	2
84999-10410	FJ80,FZJ80,HDJ80,HZJ80..(GX,VX)..(GCC,GEN)	01/1990 - 08/1992	2
84999-10420	FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	01/1995 - 12/2999	1
84790 - SWITCH ASSY, REAR WINDOW DEFOGGER
84790-60010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84790-60010	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84790-60030	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84790B - BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84999-10320	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX) 14V 0.84W	08/1992 - 12/2999	2
84790E - CAP, BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84998-10290	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
84998-10630	FZJ80..LUB;HDJ80,HZJ80;FZJ80..RHD..STD;FZJ80..STD..GCC;FZJ80..SOB..(GX,VX)	01/1995 - 12/2999	1
84870A - SWITCH ASSY, OUTER MIRROR
84870-20050	FZJ80..4FC..STD;FZJ80,HDJ80..GX,VX;HZJ80..5F..(GX,VX)	08/1992 - 12/2999	1
84870-20050	FJ80,FZJ80,HDJ80,HZJ80..GX,VX	01/1990 - 08/1992	1
84920 - SWITCH ASSY, POWER SEAT
84920-6002003	FJ80,FZJ80,HDJ80,HZJ80..LHD..VX BLUISH GRAY,TRIM1#	01/1990 - 08/1992	1
84920-6002006	FJ80,FZJ80,HDJ80,HZJ80..LHD..VX SABLE,TRIM4#	01/1990 - 08/1992	1
84920-6002006	FZJ80,HDJ80,HZJ80..LHD..VX SABLE,TRIM4#	08/1992 - 01/1995	1
85500 - LIGHTER ASSY, CIGARETTE
85500-30440	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85500-30440	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85500-17060	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85500-17040	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85500B - BULB, CIGARETTE LIGHTER
84999-10250	FZJ80,HDJ80,HZJ80 14V 1.4W	08/1992 - 12/2999	1
84999-10250	FJ80,FZJ80,HDJ80,HZJ80 14V 1.4W	01/1990 - 08/1992	1
85500F - CAP, CIGARETTE LIGHTER BULB
84998-10550	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
84998-10550	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515 - STAY, CIGARETTE LIGHTER BEZEL
85515-22010	FZJ80,HDJ80,HZJ80	08/1992 - 12/2999	1
85515-22010	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-17020	FZJ80,HDJ80,HZJ80	01/1995 - 12/2999	1
85520-20080	FZJ80,HDJ80,HZJ80	02/1993 - 01/1995	1
85520-30190	FZJ80,HDJ80,HZJ80	08/1992 - 02/1993	1
85520-30190	FJ80,FZJ80,HDJ80,HZJ80	01/1990 - 08/1992	1
Common parts
90170-09002

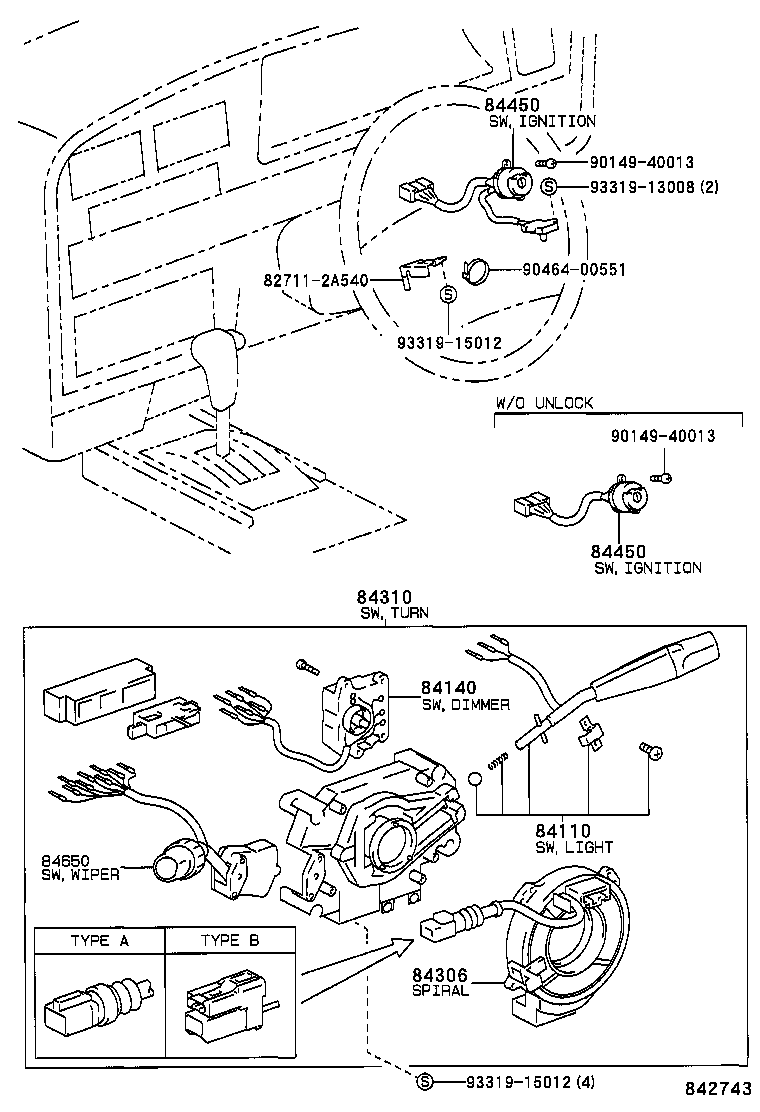

ILLUST NO. 6 OF 9(9501- )

Click highlighted areas on diagram

IGNITION & COMBINATION SW.(AIR BAG)

Part #	Description	Period	Qty
84110 - SWITCH ASSY, LIGHT CONTROL, NO.1
84112-69395	FJ80,FZJ80,HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
84112-69395	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 09/1992	1
84112-69445	FZJ80..VX..GCC;FZJ80..GX..GCC..EFI W(*80,DRIVER SIDE)	01/1995 - 01/1998	1
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-12260	FZJ80..VX..GCC;FZJ80..GX..GCC..EFI W(*80)	01/1995 - 01/1998	1
84140-60160	FJ80,FZJ80,HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
84306 - CABLE SUB-ASSY, SPIRAL
84306-60040	FZJ80..VX..GCC..CBR	01/1995 - 01/1998	1
84310 - SWITCH ASSY, TURN SIGNAL
84310-6A250	FZJ80,HZJ80..VX..GCC W(*80)	08/1996 - 01/1998	1
84310-6A250	FZJ80..VX..GCC W(AIR BAG)	01/1995 - 01/1998	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HZJ80..GCC;FZJ80,HDJ80,HZJ80..VX..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..VX	01/1990 - 08/1992	1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180	FZJ80,HZJ80..GCC;FZJ80,HDJ80,HZJ80..VX..(ARL,GEN)	08/1992 - 01/1995	1
84450-60180	FJ80,FZJ80,HDJ80,HZJ80..VX	01/1990 - 08/1992	1
Common parts
82711-2A540
90149-40013
90464-00551
93319-13008
93319-15012

FZJ80L-GCMEUV (1992)

ILLUST NO. 5 OF 7(9001-0808)

ILLUST NO. 4 OF 7(9001-0808)

ILLUST NO. 4 OF 7(9001-0808)

ILLUST NO. 3 OF 7(9001-0808)LHD

ILLUST NO. 6 OF 7(9001-0808)

ILLUST NO. 7 OF 7(9001-9908)

ILLUST NO. 5 OF 9(9001-9501)LHD ; (9711- )FZJ80..LHD

ILLUST NO. 5 OF 9(9501-9711)LHD ; (9711- )HDJ80,HZJ80..LHD

ILLUST NO. 6 OF 9(9501- )

Part Price Details
