FZJ75LP-MRK3 (1997)

Toyota Land Cruiser

Production Sep 1997 - May 2004
Engine 1FZFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

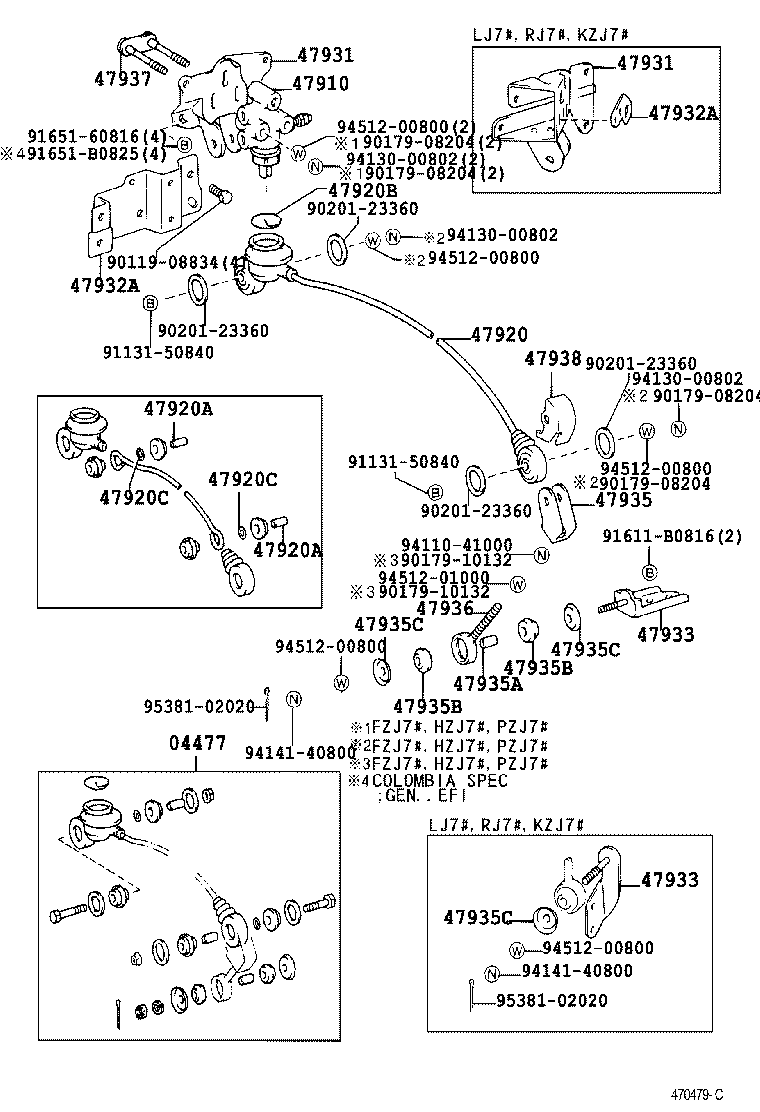

ILLUST NO. 5 OF 6(9001-0405)FJ7#,FZJ70,73,75,HJ75,HZJ70,73,75,KZJ7#,LJ7#,PZJ7#,RJ7#

Click highlighted areas on diagram

diagram 04477 47910 47920 47920A 47920A 47920B 47920C 47920C 47931 47931 47932A 47932A 47933 47933 47935 47935A 47935B 47935B 47935C 47935C 47935C 47936 47937 47938 9011908834 9017908204 9017908204 9017908204 9017908204 9017910132 9017910132 9020123360 9020123360 9020123360 9020123360 9113150840 9113150840 91611B0816 9165160816 91651B0825 9411041000 9413000802 9413000802 9413000802 9414140800 9414140800 9451200800 9451200800 9451200800 9451200800 9451200800 9451201000 9538102020 9538102020
Part # Description Qty Price
47910 - VALVE ASSY, LOAD SENSING PROPORTIONING
47910-60070

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47920 - SPRING ASSY, LOAD SENSING
47920-60050

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47931 - BRACKET, LOAD SENSING VALVE
47931-60080

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47931-35050

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47931 - BRACKET, LOAD SENSING VALVE
47931-60080

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47931-35050

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47932A - BRACKET, LOAD SENSING VALVE UNION
47932-60020

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47932A - BRACKET, LOAD SENSING VALVE UNION
47932-60020

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47933 - BRACKET, LOAD SENSING SHACKLE, NO.1
47933-60100

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47933-60070

FZJ73,75..GEN..EFI

 1
47933-60071

FZJ73,75..(PIC,SOT)..GEN..EFI

COLOMBIA CKD PACKAGE

 1
47933-60071

FZJ73,75

COLOMBIA CKD PACKAGE

 1
47933 - BRACKET, LOAD SENSING SHACKLE, NO.1
47933-60100

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47933-60070

FZJ73,75..GEN..EFI

 1
47933-60071

FZJ73,75..(PIC,SOT)..GEN..EFI

COLOMBIA CKD PACKAGE

 1
47933-60071

FZJ73,75

COLOMBIA CKD PACKAGE

 1
47935 - SHACKLE, LOAD SENSING SPRING, NO.1
47935-35010

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90948-02033

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 2
90948-02033

FZJ73,75..GEN..EFI

 1
90201-08062

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90948-02033

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 2
90948-02033

FZJ73,75..GEN..EFI

 1
90201-08062

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90948-02033

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 2
90948-02033

FZJ73,75..GEN..EFI

 1
90201-08062

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47936 - SHACKLE, LOAD SENSING SPRING, NO.2
47936-35010

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
47936-35030

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47938 - INSULATOR, LOAD SENSING SPRING SHACKLE HAET
47938-60010

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
Common parts
90119-08834
90179-08204
90179-10132
90201-23360
91131-50840
91611-B0816
91651-60816
91651-B0825
94110-41000
94130-00802
94141-40800
94512-00800
94512-01000
95381-02020

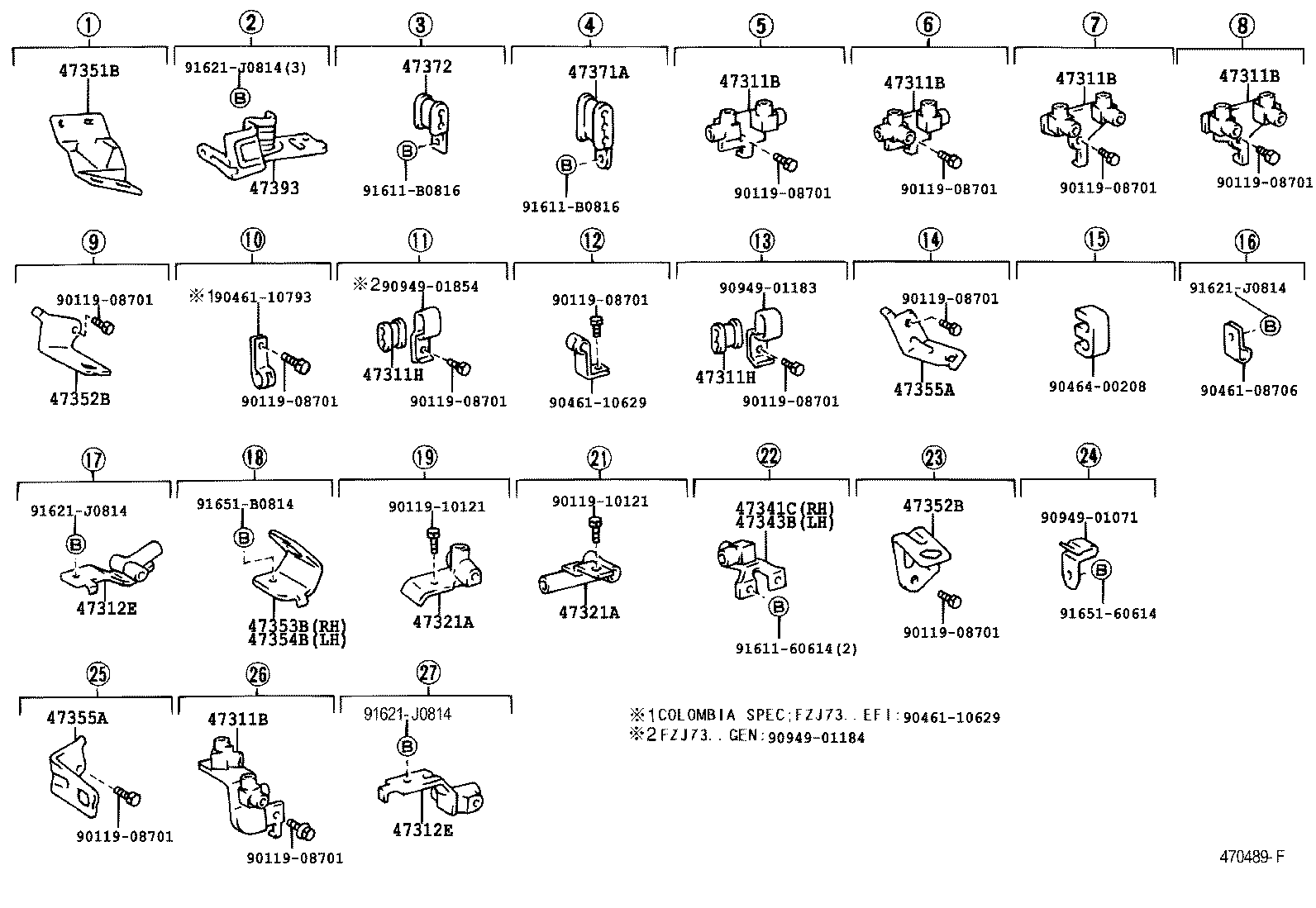

ILLUST NO. 2 OF 6(9001-0405)FJ7#,FZJ70,73,75,HJ75,HZJ70,73,75,KZJ7#,LJ7#,PZJ7#,RJ7#

Click highlighted areas on diagram

diagram 47311B 47311B 47311B 47311B 47311B 47311H 47311H 47312E 47312E 47321A 47321A 47341C 47343B 47351B 47352B 47352B 47353B 47354B 47355A 47355A 47371A 47372 47393 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011908701 9011910121 9011910121 9046108706 9046110629 9046110629 9046110793 9046400208 9094901071 9094901183 9094901184 9094901854 9161160614 91611B0816 91611B0816 91621J0814 91621J0814 91621J0814 91621J0814 9165160614 91651B0814
Part # Description Qty Price
47311H - GROMMET(FOR BRAKE TUBE)
90480-01069

FZJ75

 7
47311H - GROMMET(FOR BRAKE TUBE)
90480-01069

FZJ75

 7
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
47395-60020

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47395-60020

FZJ73,75

 1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
47395-60020

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47395-60020

FZJ73,75

 1
47352B - BRACKET, FLEXIBLE HOSE, NO.2
47354-60100

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47354-60100

FZJ73,75

 1
47352B - BRACKET, FLEXIBLE HOSE, NO.2
47354-60100

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47354-60100

FZJ73,75

 1
47353B - BRACKET, FLEXIBLE HOSE, NO.3
47351-60150

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47351-60150

FZJ73,75

 1
47354B - BRACKET, FLEXIBLE HOSE, NO.4
47352-60080

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47352-60080

FZJ73,75

 1
47372 - CLAMP, BRAKE TUBE, NO.2
47372-35010

FZJ7#,HZJ75,LJ7#,PZJ70,75..LHD

 5
47393 - INSULATOR, BRAKE TUBE HEAT
47393-60031

FZJ73,75

VENEZUELA CKD PACKAGE

 1
Common parts
90119-08701
90119-10121
90461-08706
90461-10629
90461-10793
90464-00208
90949-01071
90949-01183
90949-01184
90949-01854
91611-60614
91611-B0816
91621-J0814
91651-60614
91651-B0814

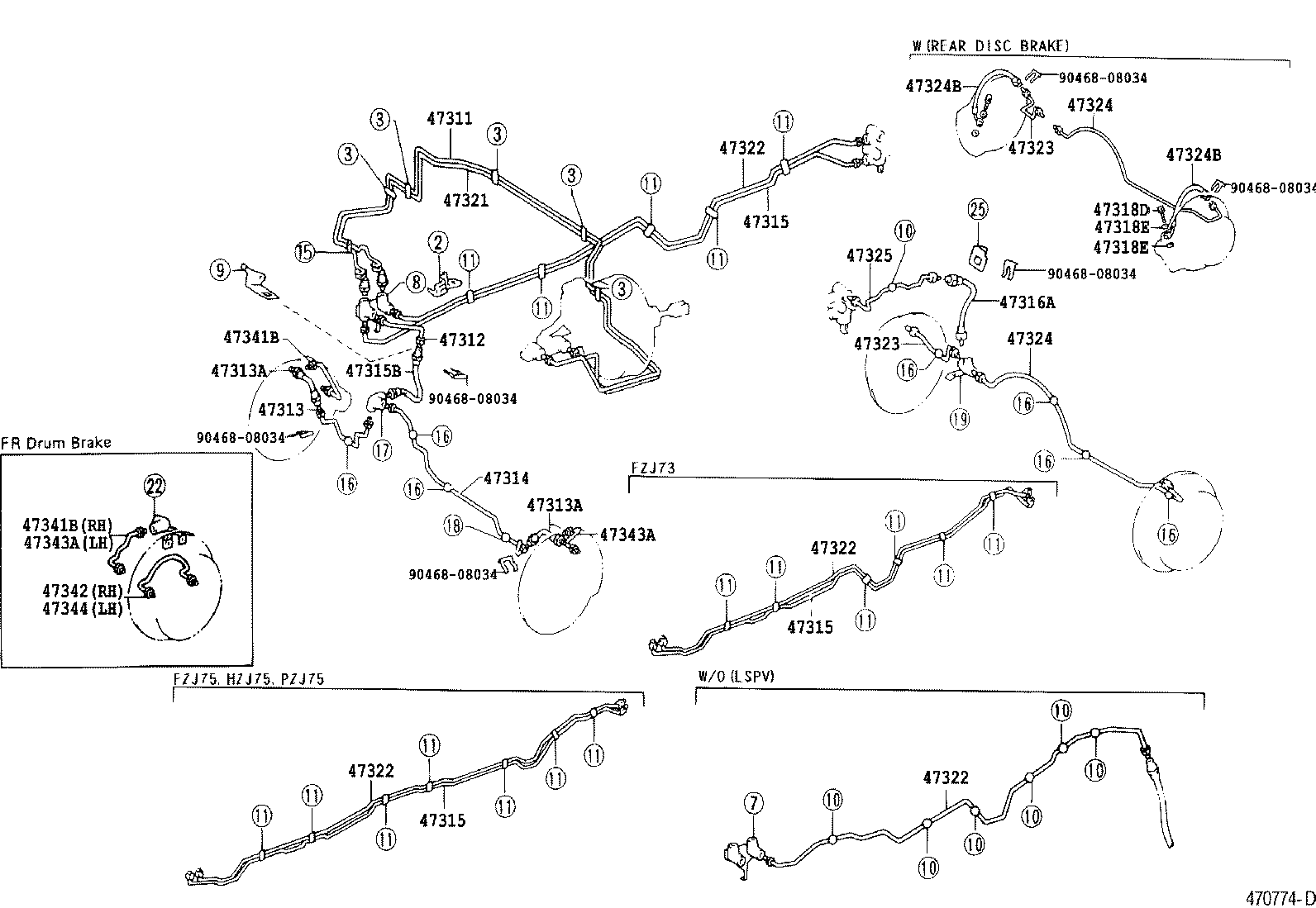

ILLUST NO. 1 OF 6(9001-0405)FZJ70,73,75,HZJ70,75,PZJ70,75..LHD

Click highlighted areas on diagram

diagram 47311 47312 47313 47313A 47313A 47314 47315 47315 47315 47315B 47316A 47318D 47318E 47318E 47321 47322 47322 47322 47322 47323 47323 47324 47324 47324B 47324B 47325 47341B 47341B 47342 47343A 47343A 47344 9046808034 9046808034 9046808034 9046808034 9046808034 9046808034
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47312-60680

HZJ75,PZJ70,75..LHD

 1
47312 - TUBE, FRONT BRAKE, NO.2
47313-60190

FZJ7#,HZJ7#,PZJ7#

 1
47313-60190

FZJ73,75

 1
47313 - TUBE, FRONT BRAKE, NO.3
47314-60190

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47314-60210

FJ7#,FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN

W(*DL)

 1
47314-60190

FZJ73,75

 1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02961

FZJ73,75

 2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02961

FZJ73,75

 2
47314 - TUBE, FRONT BRAKE, NO.4
47315-60310

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
47315-60310

FZJ73,75

 1
47315 - TUBE, FRONT BRAKE, NO.5
47316-60410

FZJ75..GEN..IV..EFI

 1
47315 - TUBE, FRONT BRAKE, NO.5
47316-60410

FZJ75..GEN..IV..EFI

 1
47315 - TUBE, FRONT BRAKE, NO.5
47316-60410

FZJ75..GEN..IV..EFI

 1
47315B - HOSE, FLEXIBLE(FOR BRAKE TUBE)
96940-33105

FJ7#,FZJ7#,HZJ7#,PZJ7#

 1
90947-02959

FZJ73,75

 1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96940-34405

FJ7#,FZJ7#,HJ75,HZJ7#,PZJ7#

 1
90947-02960

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
47321 - TUBE, REAR BRAKE, NO.1
47322-60560

HZJ75,PZJ70,75..LHD

 1
47322 - TUBE, REAR BRAKE, NO.2
47323-60510

FZJ75..GEN..IV..EFI

 1
47322 - TUBE, REAR BRAKE, NO.2
47323-60510

FZJ75..GEN..IV..EFI

 1
47322 - TUBE, REAR BRAKE, NO.2
47323-60510

FZJ75..GEN..IV..EFI

 1
47322 - TUBE, REAR BRAKE, NO.2
47323-60510

FZJ75..GEN..IV..EFI

 1
47325 - TUBE, REAR BRAKE, NO.5
47326-60150

FZJ73,75..(PIC,SOT)..GEN..EFI

 1
Common parts
90468-08034

ILLUST NO. 1 OF 6(0701-0907)FZJ7#..LHD ; (0701- )HZJ7#..LHD..HT,PIC ; (0907- )GRJ7#..LHD..HT,P

Click highlighted areas on diagram

W/O(ABS)

diagram 47311 47312 47313 47313A 47313A 47313B 47313B 47313P 47313P 47313P 47313P 47314 47315 47315 47315 47315 47315B 47316A 47318D 47318D 47318E 47318E 47318F 47319F 47321 47322 47322 47322 47322 47323 47323 47324 47324 47325 47378 9046808035 9046808035 9046808044 9046808044 9167480822
Part # Description Qty Price
Common parts
90468-08035
90468-08044
91674-80822

ILLUST NO. 2 OF 6(0701-0907)FZJ7# ; (0701- )VDJ76,78..RHD ; (0701- )VDJ79..PIC..IV ; (0701-

Click highlighted areas on diagram

W/O(ABS)

diagram 47311A 47311B 47311H 47321A 47352B 47353B 47354B 47355A 47371B 47371D 47371D 47371E 47371E 47378A 47378A 9011910121 9046108727 9046110793 9046110845 9046112446 9046400903 9094901854 91621J0814 9167180818 9167380816 9167480820 9167480820 9167480820 9167480820 9167480820 9167480820 9167480820 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822 9167480822
Part # Description Qty Price
Common parts
90119-10121
90461-08727
90461-10793
90461-10845
90461-12446
90464-00903
90949-01854
91621-J0814
91671-80818
91673-80816
91674-80820
91674-80822
