FJ80L-GCKRS (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1992
Engine 3F
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(9001- )

Click highlighted areas on diagram

diagram 52111C 52111C 52111E 52111E 52111E 52112D 52112E 52112E 52112E 52113D 52115A 52116A 52116E 52117E 52130 52131 52132 52137B 52140 52149 52330 52333 52334A 52339 52339 52340 52343 52349 52349 52512 52513 9010112136 9011908495 9011908503 9011908503 9011908871 9011910349 9011910375 9011910375 9011910375 9011910769 9011910769 9011910769 9011910769 9017908068 9017908068 9017910016 9017910132 9017910132 9017910132 9017910132 9020112096 9020112096 9046707132 9046710071A1 9095001853 9095001853 9165141020 9165141020 9165161020 9165161025 9165161025 91651G1025 9324066014 9324066014 9413001202 9453101200
Part # Description Qty Price
Common parts
90101-12136
90119-08495
90119-08503
90119-08871
90119-10349
90119-10375
90119-10769
90179-08068
90179-10016
90179-10132
90201-12096
90467-07132
90467-10071A1
90950-01853
91651-41020
91651-61020
91651-61025
91651-G1025
93240-66014
94130-01202
94531-01200

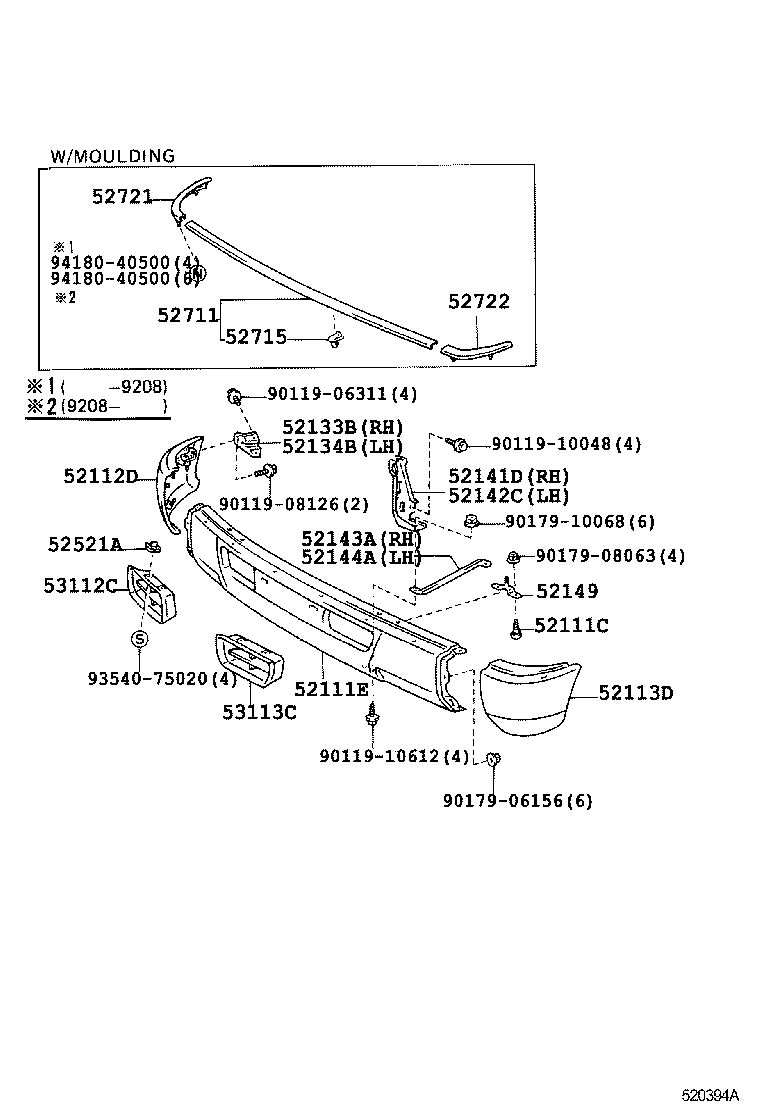

ILLUST NO. 1 OF 2(9001-9501)

Click highlighted areas on diagram

diagram 52111C 52111E 52112D 52113D 52133B 52134B 52141D 52142C 52143A 52144A 52149 52521A 52711 52715 52721 52722 53112C 53113C 9011906311 9011908126 9011910048 9011910612 9017906156 9017908063 9017910068 9354075020 9418040500 9418040500
Part # Description Qty Price
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ80,HZJ80

4
52111E - BAR, FRONT BUMPER
52111-60210

FJ80,FZJ80,HZJ80..STD

1
52111-60240

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60050

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52102-60020

FJ80,FZJ80,HZJ80..STD

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60050

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52103-60020

FJ80,FZJ80,HZJ80..STD

1
52133B - BRACKET, FRONT BUMPER EXTENSION MOUNTING, RH
52061-60010

FJ80,FZJ80,HDJ80,HZJ80

1
52134B - BRACKET, FRONT BUMPER EXTENSION MOUNTING, LH
52062-60010

FJ80,FZJ80,HDJ80,HZJ80

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ80,HZJ80

1
52142C - STAY, FRONT BUMPER, LH
52142-60050

FJ80,FZJ80,HDJ80,HZJ80

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ80,HZJ80

1
52144A - ARM, FRONT BUMPER, INNER LH
52144-60020

FJ80,FZJ80,HDJ80,HZJ80

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ80,HZJ80

2
52521A - CLIP(FOR FRONT BUMPER RETAINER)
90467-04018

FJ80,FZJ80,HDJ80,HZJ80

4
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ80,HZJ80

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60010

FJ80,FZJ80,HDJ80,HZJ80

1
Common parts
90119-06311
90119-08126
90119-10048
90119-10612
90179-06156
90179-08063
90179-10068
93540-75020
94180-40500

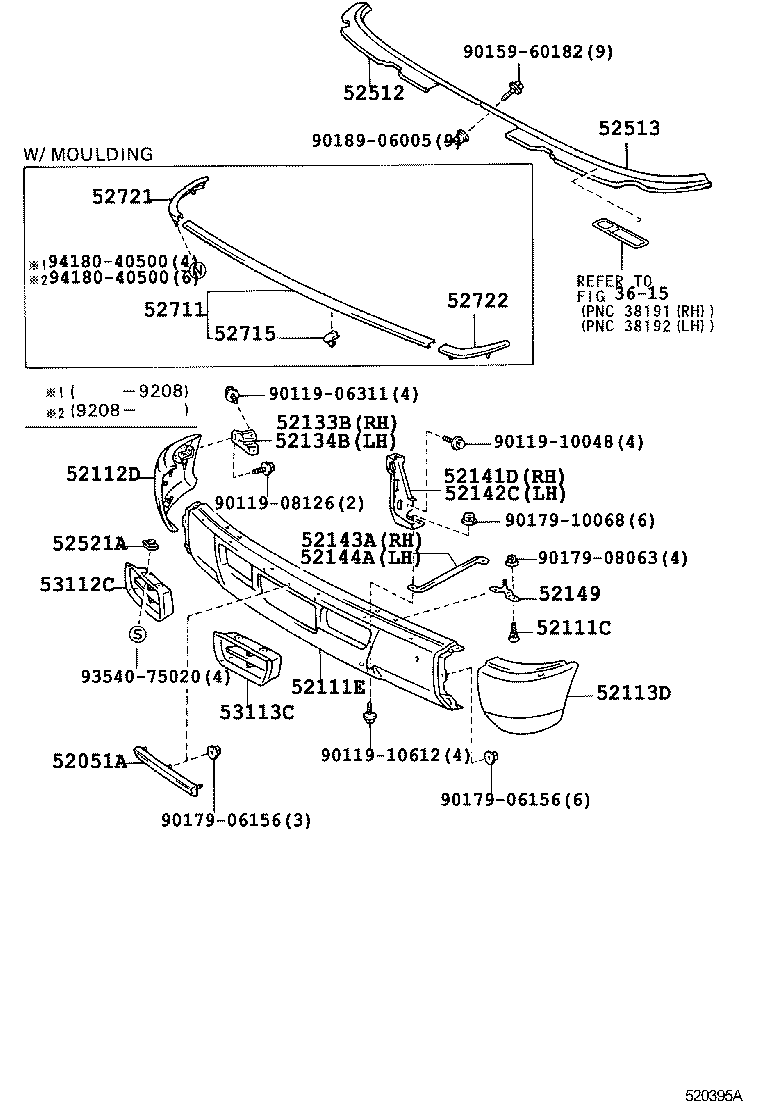

ILLUST NO. 1 OF 2(9001-9501)

Click highlighted areas on diagram

diagram 3615 52051A 52111C 52111E 52112D 52113D 52133B 52134B 52141D 52142C 52143A 52144A 52149 52512 52513 52521A 52711 52715 52721 52722 53112C 53113C 9011906311 9011908126 9011910048 9011910612 9015960182 9017906156 9017906156 9017908063 9017910068 9018906005 9354075020 9418040500 9418040500
Part # Description Qty Price
52051A - PAD SUB-ASSY, FRONT BUMPER
52051-60010

FJ80,FZJ80,HDJ80,HZJ80..GCC,GEN

1
52111C - BOLT, ROUND HEAD SQUARE NECK(FOR FRONT BUMPER)
90112-08073

FJ80,FZJ80,HDJ80,HZJ80

4
52111E - BAR, FRONT BUMPER
52111-60210

FJ80,FZJ80,HZJ80..STD

1
52111-60240

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52112D - EXTENSION, FRONT BUMPER, RH
52102-60050

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52102-60020

FJ80,FZJ80,HZJ80..STD

1
52113D - EXTENSION, FRONT BUMPER, LH
52103-60050

FJ80,FZJ80,HZJ80..STD..(GCC,GEN)

W(WINCH)

1
52103-60020

FJ80,FZJ80,HZJ80..STD

1
52133B - BRACKET, FRONT BUMPER EXTENSION MOUNTING, RH
52061-60010

FJ80,FZJ80,HDJ80,HZJ80

1
52134B - BRACKET, FRONT BUMPER EXTENSION MOUNTING, LH
52062-60010

FJ80,FZJ80,HDJ80,HZJ80

1
52141D - STAY, FRONT BUMPER, RH
52141-60060

FJ80,FZJ80,HDJ80,HZJ80

1
52142C - STAY, FRONT BUMPER, LH
52142-60050

FJ80,FZJ80,HDJ80,HZJ80

1
52143A - ARM, FRONT BUMPER, INNER RH
52143-60020

FJ80,FZJ80,HDJ80,HZJ80

1
52144A - ARM, FRONT BUMPER, INNER LH
52144-60020

FJ80,FZJ80,HDJ80,HZJ80

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60020

FJ80,FZJ80,HDJ80,HZJ80

2
52512 - FILLER, FRONT BUMPER, RH
52512-60030

FJ80,HDJ80,HZJ80..GCC,GEN

1
52513 - FILLER, FRONT BUMPER, LH
52513-60030

FJ80,HDJ80,HZJ80..GCC,GEN

W(ELECTRICAL WINCH)

1
52513-60031

FJ80,HDJ80,HZJ80..GCC,GEN

W(ELECTRICAL WINCH)

1
52513-60020

FJ80,HDJ80,HZJ80..GCC,GEN

W(MECHANICAL WINCH)

1
52513-60021

FJ80,HDJ80,HZJ80..GCC,GEN

W(MECHANICAL WINCH)

1
52521A - CLIP(FOR FRONT BUMPER RETAINER)
90467-04018

FJ80,FZJ80,HDJ80,HZJ80

4
53112C - GRILLE, RADIATOR, LOWER RH
53112-60020

FJ80,FZJ80,HDJ80,HZJ80

1
53113C - GRILLE, RADIATOR, LOWER LH
53113-60010

FJ80,FZJ80,HDJ80,HZJ80

1
Common parts
90119-06311
90119-08126
90119-10048
90119-10612
90159-60182
90179-06156
90179-08063
90179-10068
90189-06005
93540-75020
94180-40500
Linked diagrams
3615
