FJ55RV-KQ (1975)

Toyota Land Cruiser

Production Jan 1975 - Jul 1980
Engine 2F
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9001-0405)FZJ70,75..ARL ; (9001-0405)FJ7#,FZJ70,73,75,HJ75,HZJ70,73,75,KZJ7#,LJ7#,

Click highlighted areas on diagram

diagram 45025 45201B 45201B 45201D 45205J 45210 45222F 45225 45225A 45254 45260 45272 45280A 45286 45291A 45291B 45298 45635 45635 45636B 45897 9011908560 9011908560 9016450048 9017910178 9161160616 9161160820 9161160820 9165160616 9165160818 9165160825 9165160825 9331914010 9461211001
Part # Description Qty Price
Common parts
90119-08560
90164-50048
90179-10178
91611-60616
91611-60820
91651-60616
91651-60818
91651-60825
93319-14010
94612-11001

ILLUST NO. 2 OF 2(9001-0907)

Click highlighted areas on diagram

TILT STEERING

diagram 45081 45081A 45081B 45286 45289A 45298 45804 45807 45813 45814 45815 45819 45819A 45821B 45826A 45826B 45890A 45898B 45899A 9010908112 9011408002 9011906029 9011908165 9016450048 9017910178 9020106204 9020108065 9020108065 9098007195 9161160840 9165160616 9331514010 9413000802 9413000802 9418210800 9418210800 9418360601 9453100800 9453100800 9461211001
Part # Description Qty Price
Common parts
90109-08112
90114-08002
90119-06029
90119-08165
90164-50048
90179-10178
90201-06204
90201-08065
90980-07195
91611-60840
91651-60616
93315-14010
94130-00802
94182-10800
94183-60601
94531-00800
94612-11001

ILLUST NO. 1 OF 2(9001-0907)

Click highlighted areas on diagram

TILT STEERING(COLLAPSIBLE)

diagram 45025 45201A 45201A 45201B 45201D 45201G 45205E 45205J 45210 45215 45220 45222F 45225 45225A 45254 45255 45260 45280A 45291 45291B 45635 45635 45636B 45897 9011908042 9011908560 9011908560 9161160618 91611B0816 9165160616 9165160818 9165160825 91651B0820 91651B0822 9331914012
Part # Description Qty Price
Common parts
90119-08042
90119-08560
91611-60618
91611-B0816
91651-60616
91651-60818
91651-60825
91651-B0820
91651-B0822
93319-14012

(7709-8007)FJ55

Click highlighted areas on diagram

diagram 45201 45201A 45201A 45201B 45201B 45205 45253 45254 45255 45255C 45269 45272 45275 45281 45281 45281 45292 45807 9011908165 9011910129 9016450048 9038632001 9111140825 9161160616 9161160620 9161160820 9331915010 9331915012 9411040800 9411040800 9451200800 9461310600
Part # Description Qty Price
45201 - SHAFT SUB-ASSY, STEERING MAIN
45201-60040

FJ55

1
45210-60020

FJ55

FOR COLAPSIBUL STEERING

1
45201A - BEARING(FOR STEERING MAIN SHAFT)
90363-22036

FJ55

LOWER

1
90369-36003

FJ55

UPPER

1
45201A - BEARING(FOR STEERING MAIN SHAFT)
90363-22036

FJ55

LOWER

1
90369-36003

FJ55

UPPER

1
45201B - RING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
90520-18043

FJ55

1
45201B - RING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
90520-18043

FJ55

1
45205 - TUBE SUB-ASSY, STEERING COLUMN
45251-60050

FJ55

1
45870-60020

FJ55

FOR COLAPSIBUL STEERING

1
45253 - COVER, STEERING COLUMN HOLE
45253-60010

FJ55..RHD

FOR COLUMN SHIFT

1
45253-60030

FJ55..RHD

FOR FLOOR SHIFT

1
45254 - SHIELD, STEERING COLUMN HOLE
45254-60010

FJ55

1
45255 - PLATE, STEERING COLUMN HOLE COVER
45291-60010

FJ55

1
45255C - RING, HOLE SNAP(FOR STEERING COLUMN TUBE SUPPORT)
90521-55007

FJ55

1
45272 - CLAMP, STEERING COLUMN, LOWER
45272-55010

FJ4#,55,HJ45

1
45272-60010

FJ55

FOR COLAPSIBUL STEERING

1
45275 - BRACKET, STEERING COLUMN, UPPER
45280-60021

FJ4#,55

FOR W/STEERING LOCK

1
45281 - HOUSING, STEERING COLUMN
45208-60011

FJ55..RHD

FOR COLUMN SHIFT

1
45208-60031

FJ55

FOR FLOOR SHIFT

1
45287-60012

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60032

BJ4#,FJ4#,55..RHD

UPPER,FOR W/STEERING LOCK

1
45287-60013

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60908

BJ4#,FJ4#,55..RHD

FOR W/STEERING LOCK

1
45281 - HOUSING, STEERING COLUMN
45208-60011

FJ55..RHD

FOR COLUMN SHIFT

1
45208-60031

FJ55

FOR FLOOR SHIFT

1
45287-60012

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60032

BJ4#,FJ4#,55..RHD

UPPER,FOR W/STEERING LOCK

1
45287-60013

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60908

BJ4#,FJ4#,55..RHD

FOR W/STEERING LOCK

1
45281 - HOUSING, STEERING COLUMN
45208-60011

FJ55..RHD

FOR COLUMN SHIFT

1
45208-60031

FJ55

FOR FLOOR SHIFT

1
45287-60012

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60032

BJ4#,FJ4#,55..RHD

UPPER,FOR W/STEERING LOCK

1
45287-60013

BJ4#,FJ4#,55,HJ45..RHD

LOWER

1
45286-60908

BJ4#,FJ4#,55..RHD

FOR W/STEERING LOCK

1
45807 - BRACKET SUB-ASSY, STEERING COLUMN UPPER SUPPORT
55662-90351

FJ55..RHD

LOWER,FOR SINGLE M/C

1
55661-90351

FJ55..RHD

UPPER,FOR SINGLE M/C

1
55662-90352

FJ55

LOWER

1
45807-60020

FJ55

FOR COLAPSIBUL STEERING

1
55661-90352

FJ55

UPPER

1
Common parts
90119-08165
90119-10129
90164-50048
90386-32001
91111-40825
91611-60616
91611-60620
91611-60820
93319-15010
93319-15012
94110-40800
94512-00800
94613-10600

(7901-8007)FJ55

Click highlighted areas on diagram

diagram 45216 45219 45221 45222 45231C 45231D 45231K 45240 45240A 45240A 45240B 45244 45244 45301 45301A 45301B 45301H 45310 45312 45321 45323 45331 45332 45351 45351A 45352 45357 45372 45401 9011610101 9017012161 9111271032 9112151032 9161160822 9161161022 9161161032 9411051000 9451102200 9451201000 9451201000 9451201000 9645100600
Part # Description Qty Price
45216 - SHAFT, STEERING SLIDING
45216-60012

FJ55

1
45216-60010

FJ55

1
45216-60020

FJ55..ARL

FOR POWER STEERING

1
45216-60020

FJ55..RHD

FOR POWER STEERING

1
45219 - YOKE, STEERING SLIDING
45209-60010

FJ55

1
45209-60010

FJ55..RHD

1
45221 - SHAFT, STEERING INTERMEDIATE
45220-60011

FJ55..RHD

1
45220-60010

FJ55

1
45220-60030

FJ55..ARL

FOR POWER STEERING

1
45220-60012

FJ55..RHD

1
45220-60030

FJ55..RHD

FOR POWER STEERING

1
45222 - COVER, STEERING GEAR DUST
45222-60010

FJ55

1
45231C - BEARING, UNIVERSAL JOINT SPIDER(FOR STEERING MAIN SHAFT
37402-10020

FJ55

OVER SIZE

8
45231D - RING, HOLE SNAP(FOR STEERING MAIN SHAFT)
90521-22011

FJ55

T=1.175-1.225

8
90521-22013

FJ55

T=1.275-1.325

8
90521-22012

FJ55

T=1.225-1.275

8
45231K - SPIDER KIT, UNIVERSAL JOINT(FOR STEERING MAIN SHAFT)
04371-10011

FJ55

2
45240 - WORM ASSY, STEERING
45241-60030

FJ55..RHD

1
45240A - BEARING(FOR STEERING WORM)
97600-30206

FJ4#,55

FOR FRONT

1
97600-30205

FJ4#,55

FOR REAR

1
90363-20003

BJ4#,FJ4#,55,HJ45

2
45240A - BEARING(FOR STEERING WORM)
97600-30206

FJ4#,55

FOR FRONT

1
97600-30205

FJ4#,55

FOR REAR

1
90363-20003

BJ4#,FJ4#,55,HJ45

2
45240B - SEAL, OIL(FOR STEERING WORM)
90311-18021

FJ55

1
45244 - YOKE, STEERING WORM
45244-36010

FJ55

2
45244-55020

FJ55

2
45244 - YOKE, STEERING WORM
45244-36010

FJ55

2
45244-55020

FJ55

2
45301 - HOUSING SUB-ASSY, STEERING GEAR
45301-60020

FJ55..RHD

1
45301A - BUSH OR BEARING, SECTOR SHAFT, NO.1
90999-73018

FJ4#,55

1
45301B - SEAL, OIL(FOR SECTOR SHAFT)
90310-32024

BJ4#,FJ4#,55,HJ45

1
45310 - HOUSING ASSY, STEERING GEAR
45310-60010

FJ55..RHD

1
45312 - BRACKET, STEERING GEAR HOUSING
45312-60021

FJ55..RHD

1
45312-60020

FJ55..RHD

1
45321 - COVER, GEAR HOUSING END
45321-60012

FJ4#,55

1
45331 - COVER, SECTOR SHAFT END
45304-60010

FJ4#,55

1
45332 - GASKET, SECTOR SHAFT END COVER
45332-60010

FJ4#,55

1
45351 - SHAFT, STEERING SECTOR
45350-60010

FJ40,43,45,55..RHD

1
45351A - NUT, HEXAGON(FOR SECTOR SHAFT TO PITMAN ARM SETTING)
90170-22058

BJ4#,FJ4#,55,HJ45

1
45352 - WASHER, SECTOR SHAFT THRUST
45352-55010

FJ4#,55

1
45357 - SCREW, SECTOR SHAFT ADJUSTING
90113-14012

FJ4#,55

1
45372 - PLUG, STEERING GEAR HOUSING OIL
90345-53008

FJ4#,55

1
45401 - ARM SUB-ASSY, PITMAN
45411-60022

FJ55..RHD

1
Common parts
90116-10101
90170-12161
91112-71032
91121-51032
91611-60822
91611-61022
91611-61032
94110-51000
94511-02200
94512-01000
96451-00600

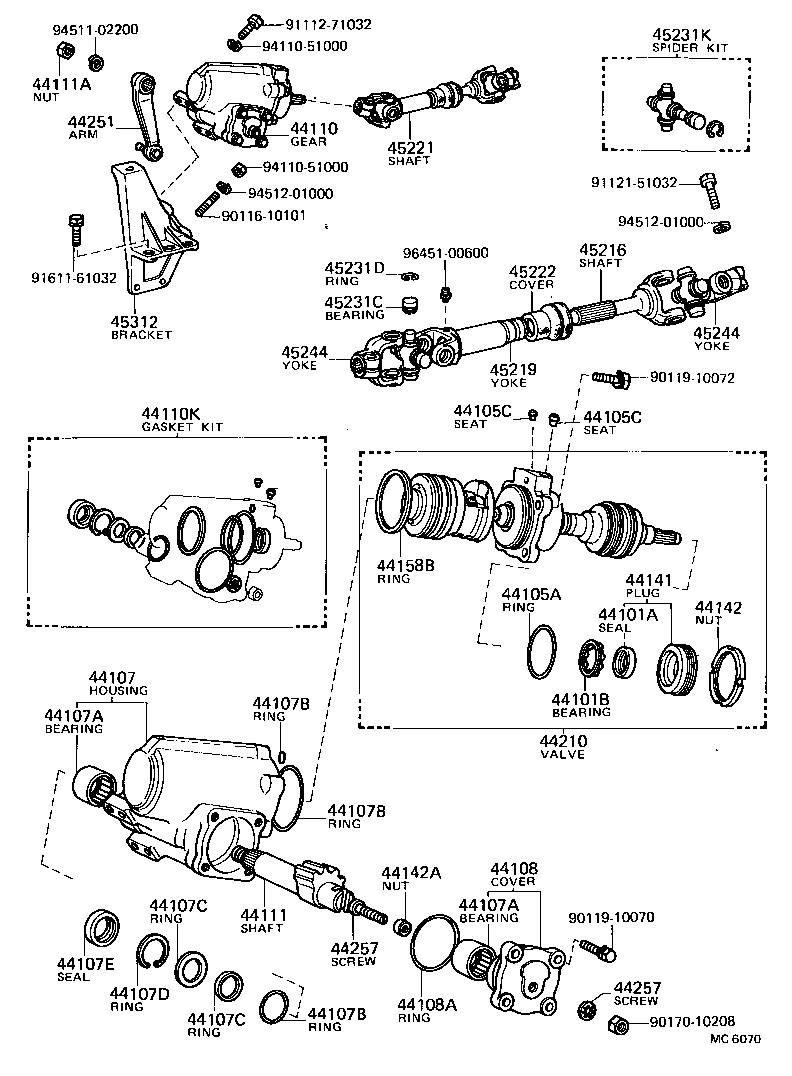

(7901-7909)FJ55..ARL ; (7909-8007)FJ55..RHD

Click highlighted areas on diagram

diagram 44101A 44101B 44105A 44105C 44105C 44107 44107A 44107A 44107B 44107B 44107B 44107C 44107C 44107D 44107E 44108 44108A 44110 44110K 44111 44111A 44141 44142 44142A 44158B 44210 44251 44257 44257 45216 45219 45221 45222 45231C 45231D 45231K 45244 45244 45312 9011610101 9011910070 9011910072 9017010208 9111271032 9112151032 9161161032 9411051000 9411051000 9451102200 9451201000 9451201000 9645100600
Part # Description Qty Price
44101A - SEAL, TYPE T OIL(FOR STEERING WORM)
90311-19002

FJ40,45,55..ARL

1
90311-19002

FJ4#,55..RHD

1
44101B - BEARING(FOR STEERING WORM)
90369-22001

FJ4#,55..RHD

1
90369-22001

FJ40,45,55..ARL

1
44105A - RING, O(FOR VALVE HOUSING)
90301-51001

FJ4#,55..RHD

1
90301-51001

FJ40,45,55..ARL

1
44105C - SEAT, UNION(FOR VALVE BODY HOUSING)
90410-06030

FJ40,45,55..ARL

OD=13,PRESSUR PORT

1
90410-05035

FJ40,45,55..ARL

OD=11.8,RETURN PORT

1
90410-06030

FJ4#,55..RHD

OD=13,PRESSUR PORT

1
90410-05035

FJ4#,55..RHD

OD=11.8,RETURN PORT

1
44105C - SEAT, UNION(FOR VALVE BODY HOUSING)
90410-06030

FJ40,45,55..ARL

OD=13,PRESSUR PORT

1
90410-05035

FJ40,45,55..ARL

OD=11.8,RETURN PORT

1
90410-06030

FJ4#,55..RHD

OD=13,PRESSUR PORT

1
90410-05035

FJ4#,55..RHD

OD=11.8,RETURN PORT

1
44107 - HOUSING SUB-ASSY, POWER STEERING GEAR
44107-60010

FJ4#,55..RHD

1
44107-60010

FJ40,45,55..ARL

1
44107A - BEARING, NEEDLE ROLLER(FOR POWER STEERING GEAR HOUSING)
90364-32001

FJ40,45,55..ARL

2
90364-32001

FJ4#,55..RHD

2
44107A - BEARING, NEEDLE ROLLER(FOR POWER STEERING GEAR HOUSING)
90364-32001

FJ40,45,55..ARL

2
90364-32001

FJ4#,55..RHD

2
44107B - RING, O(FOR POWER STEERING GEAR HOUSING)
90301-65145

FJ40,45,55..ARL

ID=65.0,OD=70.0,OD=70,T=2.5

1
90301-35001

FJ40,45,55..ARL

OD=43.4,OD=43.4,T=4.0

1
90301-35001

FJ4#,55..RHD

OD=43.4,OD=43.4,T=4.0

1
90301-65145

FJ4#,55..RHD

ID=65.0,OD=70.0,OD=70,T=2.5

1
96710-01010

FJ40,45,55..ARL

OD=13,T=1.9

1
96710-01010

FJ4#,55..RHD

OD=13,T=1.9

1
44107B - RING, O(FOR POWER STEERING GEAR HOUSING)
90301-65145

FJ40,45,55..ARL

ID=65.0,OD=70.0,OD=70,T=2.5

1
90301-35001

FJ40,45,55..ARL

OD=43.4,OD=43.4,T=4.0

1
90301-35001

FJ4#,55..RHD

OD=43.4,OD=43.4,T=4.0

1
90301-65145

FJ4#,55..RHD

ID=65.0,OD=70.0,OD=70,T=2.5

1
96710-01010

FJ40,45,55..ARL

OD=13,T=1.9

1
96710-01010

FJ4#,55..RHD

OD=13,T=1.9

1
44107B - RING, O(FOR POWER STEERING GEAR HOUSING)
90301-65145

FJ40,45,55..ARL

ID=65.0,OD=70.0,OD=70,T=2.5

1
90301-35001

FJ40,45,55..ARL

OD=43.4,OD=43.4,T=4.0

1
90301-35001

FJ4#,55..RHD

OD=43.4,OD=43.4,T=4.0

1
90301-65145

FJ4#,55..RHD

ID=65.0,OD=70.0,OD=70,T=2.5

1
96710-01010

FJ40,45,55..ARL

OD=13,T=1.9

1
96710-01010

FJ4#,55..RHD

OD=13,T=1.9

1
44107C - RING(FOR POWER STEERING GEAR HOUSING)
90562-31001

FJ40,45,55..ARL

OD=35.7,OD=35.7

1
90562-31001

FJ4#,55..RHD

OD=35.7,OD=35.7

1
90562-32001

FJ40,45,55..ARL

ID=32,OD=42,OD=42.0

1
90562-32001

FJ4#,55..RHD

ID=32,OD=42,OD=42.0

1
44107C - RING(FOR POWER STEERING GEAR HOUSING)
90562-31001

FJ40,45,55..ARL

OD=35.7,OD=35.7

1
90562-31001

FJ4#,55..RHD

OD=35.7,OD=35.7

1
90562-32001

FJ40,45,55..ARL

ID=32,OD=42,OD=42.0

1
90562-32001

FJ4#,55..RHD

ID=32,OD=42,OD=42.0

1
44107D - RING, HOLE SNAP(FOR POWER STEERING GEAR HOUSING)
90521-46125

FJ4#,55..RHD

1
90521-46125

FJ40,45,55..ARL

1
44107E - SEAL, OIL(FOR POWER STEERING GEAR HOUSING)
90312-32001

FJ40,45,55..ARL

1
90312-32001

FJ4#,55..RHD

1
44108 - COVER SUB-ASSY, SIDE
44108-60010

FJ4#,55..RHD

1
44108-60010

FJ40,45,55..ARL

1
44108A - RING, O(FOR SIDE COVER)
90301-64002

FJ40,45,55..ARL

1
90301-64002

FJ4#,55..RHD

1
44110 - GEAR ASSY, POWER STEERING
44110-60010

FJ40,45,55..ARL

1
44110-60010

FJ4#,55..RHD

1
44110K - GASKET KIT, POWER STEERING GEAR
04445-35010

FJ4#,55..RHD

1
04445-35010

FJ40,45,55..ARL

1
44111 - SHAFT, CROSS
44111-60010

FJ40,45,55..ARL

1
44111-60010

FJ4#,55..RHD

1
44111A - NUT, HEXAGON(FOR CROSS SHAFT TO PITMAN ARM SETTING)
90170-22058

FJ55..RHD

1
90170-22058

FJ55..ARL

1
44141 - PLUG, ADJUSTER
44104-22011

FJ40,45,55..ARL

1
44104-22011

FJ4#,55..RHD

1
44142 - NUT, LOCK
44142-22010

FJ4#,55..RHD

1
44142-22010

FJ40,45,55..ARL

1
44142A - NUT, LOCK, NO.1
44142-22020

FJ40,45,55..ARL

1
44142-22020

FJ4#,55..RHD

1
44158B - RING(FOR POWER PISTON END PLUG)
90562-67001

FJ40,45,55..ARL

1
90562-67001

FJ4#,55..RHD

1
44210 - VALVE ASSY, POWER STEERING CONTROL
44120-60010

FJ4#,55..RHD

1
44120-60010

FJ40,45,55..ARL

1
44251 - ARM, PITMAN
45411-60070

FJ55..ARL

1
45411-60070

FJ55..RHD

1
44257 - SCREW, CROSS SHAFT ADJUSTING
45357-60010

FJ4#,55..RHD

1
45357-60010

FJ40,45,55..ARL

1
44257 - SCREW, CROSS SHAFT ADJUSTING
45357-60010

FJ4#,55..RHD

1
45357-60010

FJ40,45,55..ARL

1
45216 - SHAFT, STEERING SLIDING
45216-60012

FJ55

1
45216-60010

FJ55

1
45216-60020

FJ55..ARL

FOR POWER STEERING

1
45216-60020

FJ55..RHD

FOR POWER STEERING

1
45219 - YOKE, STEERING SLIDING
45209-60010

FJ55

1
45209-60010

FJ55..RHD

1
45221 - SHAFT, STEERING INTERMEDIATE
45220-60011

FJ55..RHD

1
45220-60010

FJ55

1
45220-60030

FJ55..ARL

FOR POWER STEERING

1
45220-60012

FJ55..RHD

1
45220-60030

FJ55..RHD

FOR POWER STEERING

1
45222 - COVER, STEERING GEAR DUST
45222-60010

FJ55

1
45231C - BEARING, UNIVERSAL JOINT SPIDER(FOR STEERING MAIN SHAFT
37402-10020

FJ55

OVER SIZE

8
45231D - RING, HOLE SNAP(FOR STEERING MAIN SHAFT)
90521-22011

FJ55

T=1.175-1.225

8
90521-22013

FJ55

T=1.275-1.325

8
90521-22012

FJ55

T=1.225-1.275

8
45231K - SPIDER KIT, UNIVERSAL JOINT(FOR STEERING MAIN SHAFT)
04371-10011

FJ55

2
45244 - YOKE, STEERING WORM
45244-36010

FJ55

2
45244-55020

FJ55

2
45244 - YOKE, STEERING WORM
45244-36010

FJ55

2
45244-55020

FJ55

2
45312 - BRACKET, STEERING GEAR HOUSING
45312-60021

FJ55..RHD

1
45312-60020

FJ55..RHD

1
Common parts
90116-10101
90119-10070
90119-10072
90170-10208
91112-71032
91121-51032
91611-61032
94110-51000
94511-02200
94512-01000
96451-00600
