GUN142R-MXMMYX (2016)

Toyota Innova

Production Apr 2016 - Jan 2020
Engine 2GDFTV
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1604- )GUN14#..5F,6FC..IND

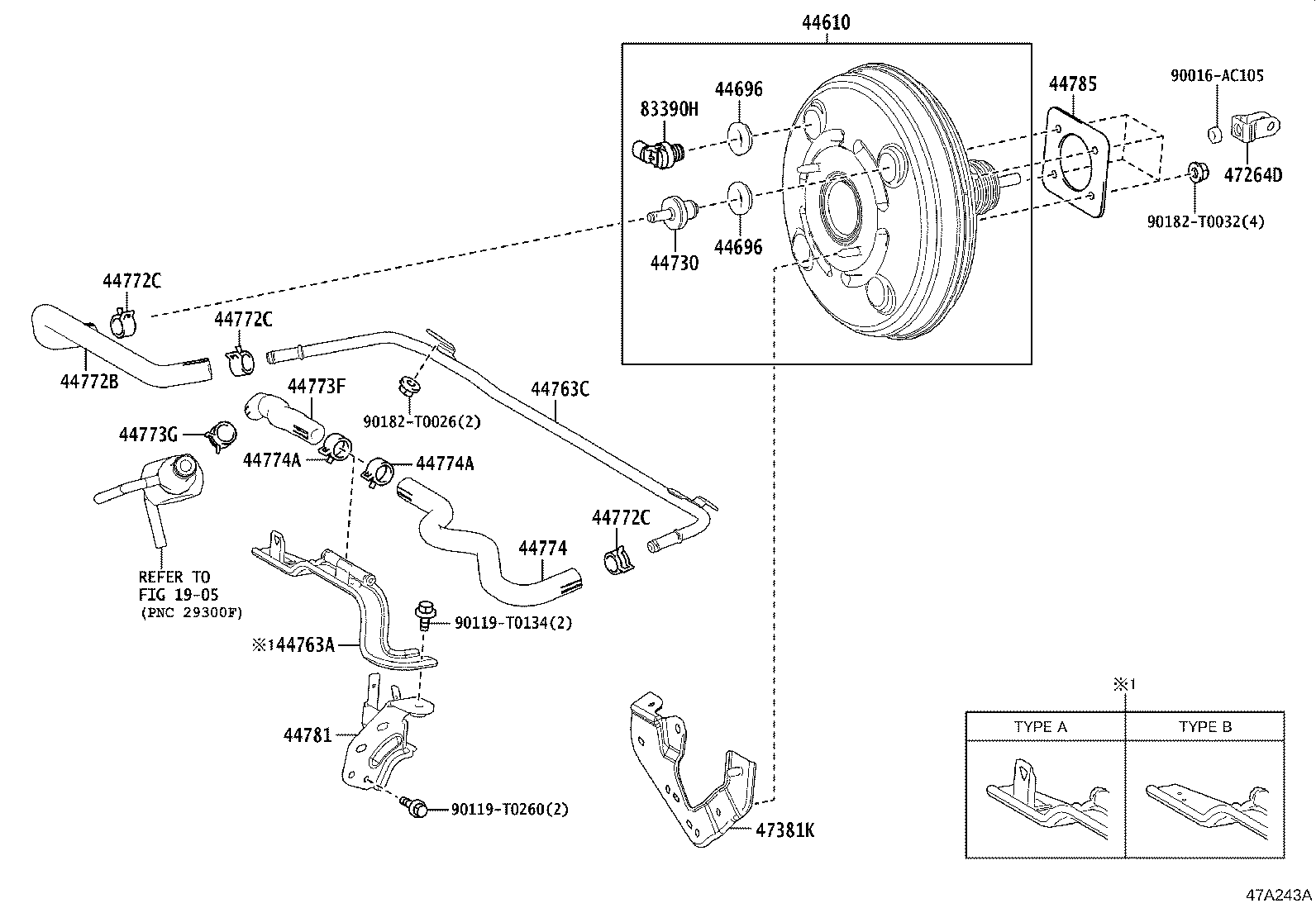

Click highlighted areas on diagram

diagram 1905 44610 44696 44696 44730 44763A 44763C 44772B 44772C 44772C 44772C 44773F 44773G 44774 44774A 44774A 44781 44785 47264D 47381K 83390H 90016AC105 90119T0134 90119T0260 90182T0026 90182T0032
Part # Description Qty Price
44730 - VALVE ASSY, VACUUM CHECK(FOR BRAKE)
44730-60070

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

1
44763A - TUBE, HOSE TO HOSE, NO.1
44763-KK080

GUN14#..RHD..DCR

TYPE A:REFER ILLUST.

1
44763C - TUBE, HOSE TO HOSE, NO.2
44763-KK060

GUN14#..IND,SA;GUN142..TH..DCR

1
44772B - HOSE, CHECK VALVE TO BRAKE BOOSTER
44772-KK080

GUN14#..IND,SA;GUN142..TH..DCR

1
44772C - CLIP(FOR CHECK VALVE TO BRAKE BOOSTER HOSE)
90466-T0019

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

3
44772C - CLIP(FOR CHECK VALVE TO BRAKE BOOSTER HOSE)
90466-T0019

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

3
44772C - CLIP(FOR CHECK VALVE TO BRAKE BOOSTER HOSE)
90466-T0019

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

3
44773F - HOSE, UNION TO CHECK VALVE
44773-KK030

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

1
44773G - CLIP(FOR UNION TO CHECK VALVE HOSE)
90467-16014

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

1
44774 - HOSE, UNION TO CONNECTOR TUBE
44774-KK070

GUN14#..IND,SA;GUN142..TH..DCR

1
44774A - CLIP(FOR UNION TO CONNECTOR TUBE HOSE)
90466-T0019

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

2
44774A - CLIP(FOR UNION TO CONNECTOR TUBE HOSE)
90466-T0019

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN142..(24G,24Z,G)..IND..DCRL;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

2
44781 - BRACKET, HOSE
44781-KK020

GUN143..5F..(GCC,GEN);GUN142..(GCC,IND,SA,TH)..DCR;GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

1
44785 - GASKET, BRAKE BOOSTER
44785-17010

TGN140..(MAP,PHLP)..5F;TGN14#..(20,27SR)..(GEN,LA);GUN142..(GCC,IND,SA,TH)..DCR;GUN143,TGN141..5F..(GCC,GEN);TGN140..PHLP..6FC..(20E,20G);GUN143..(INDP,PHLP)..(28E,28G,28V,28Z,N)

1
83390H - SWITCH ASSY, VACUUM WARNING
83390-28120

GUN143..5F..(GCC,GEN);GUN142..(5F,6FC)..(24,24G,24Z,28V,G)..(GCC,IND,SA);GUN14#..(INDP,PHLP)..(5F,6FC)..(24V,28E,28G,28V,28Z,N)..DCR

1
Common parts
90016-AC105
90119-T0134
90119-T0260
90182-T0026
90182-T0032
Linked diagrams
1905
