YN60RG-MSQ (1984)

Toyota Hilux

Production Mar 1984 - Aug 1985
Engine 3Y 3YC
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8308-8408)LN50,55,YN50,52,55,57..GEN,ME ; (8408-8508)LN5#,YN50,52,55,57..GEN,ME ;

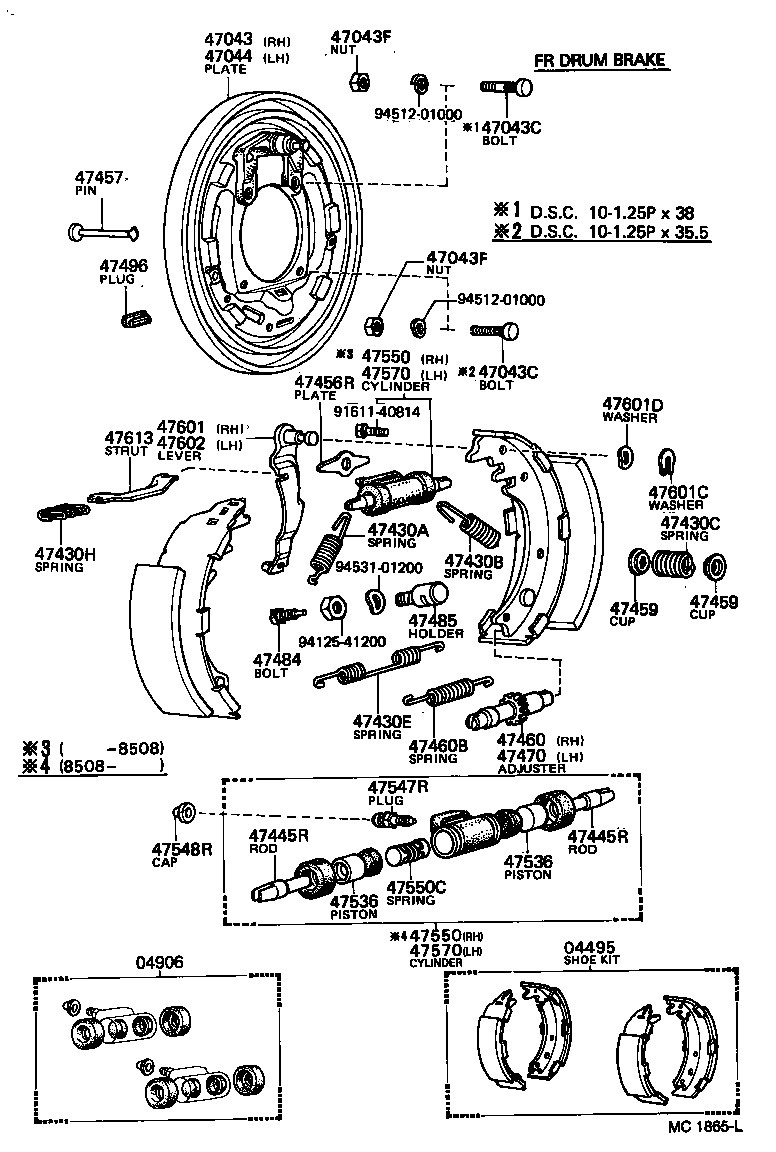

Click highlighted areas on diagram

diagram 04495 04906 47043 47043C 47043C 47043F 47043F 47044 47430A 47430B 47430C 47430E 47430H 47445R 47445R 47456R 47457 47459 47459 47460 47460B 47470 47484 47485 47496 47536 47536 47547R 47548R 47550 47550 47550C 47570 47570 47601 47601C 47601D 47602 47613 9161140814 9412541200 9451201000 9451201000 9453101200
Part # Description Qty Price
04495 - SHOE KIT, REAR BRAKE
04495-35090

LN6#,YN6#

1
04906 - CUP KIT, REAR WHEEL CYLINDER
04906-30040

LN6#,RN67,YN6#

FR DISC BRAKE

1
47043 - PLATE SUB-ASSY, BRAKE BACKING, REAR RH
47043-35100

LN6#,RN67,YN6#

1
47043C - BOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90114-10002

LN6#,RN6#,YN6#

*10-1.25PX37-18.5

2
90114-10016

LN5#,6#,RN5#,6#,YN5#,6#

*10-1.25PX41-18,*10-1.25PX41

4
47043C - BOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90114-10002

LN6#,RN6#,YN6#

*10-1.25PX37-18.5

2
90114-10016

LN5#,6#,RN5#,6#,YN5#,6#

*10-1.25PX41-18,*10-1.25PX41

4
47043F - NUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90170-10191

LN6#,YN6#

8
47043F - NUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90170-10191

LN6#,YN6#

8
47044 - PLATE SUB-ASSY, BRAKE BACKING, REAR LH
47044-35090

LN6#,RN67,YN6#

1
47430A - SPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
90506-26331

LN5#,60,65,RN5#,YN50,51,52,55,56,60,62,65,67

2
47430B - SPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
90506-26331

LN60,65,YN60,62,65,67

2
47430C - SPRING(FOR REAR BRAKE SHOE HOLD DOWN)
90501-20604

LN60,65,YN60,62,65,67

4
47430E - SPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
90506-16343

LN60,65,YN60,62,65,67

2
47430H - SPRING, COMPRESSION(FOR PARKING BRAKE SHOE STRUT)
90504-18012

LN5#,6#,RN5#,6#,YN5#,6#

2
47445R - ROD, REAR WHEEL CYLINDER
47538-35010

LN5#,6#,RN5#,6#,YN5#,6#

4
47445R - ROD, REAR WHEEL CYLINDER
47538-35010

LN5#,6#,RN5#,6#,YN5#,6#

4
47456R - PLATE, REAR BRAKE SHOE GUIDE
47456-20010

LN5#,6#,RN5#,6#,YN5#,6#

2
47457 - PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47447-20010

LN5#,60,65,RN5#,YN50,51,52,55,56,60,62,65,67

4
47459 - CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47449-30020

RN58..SR5;LN50,51,55,56,60,61,65,RN50,55,6#,YN5#,6#

8
47459 - CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47449-30020

RN58..SR5;LN50,51,55,56,60,61,65,RN50,55,6#,YN5#,6#

8
47460 - ADJUSTER ASSY, SHOE, RH(FOR REAR BRAKE)
47405-30020

LN60,65,YN60,62,65,67

1
47470 - ADJUSTER ASSY, SHOE, LH(FOR REAR BRAKE)
47406-30020

LN60,65,YN50,58,60,62,65,67

1
47496 - PLUG, HOLE(FOR REAR BRAKE)
47491-35040

LN5#,60,65,RN5#,YN50,51,52,55,56,60,62,65,67

2
47536 - PISTON, WHEEL BRAKE CYLINDER(FOR REAR BRAKE)
47531-30110

LN6#,YN6#

FR DISC BRAKE

4
47536 - PISTON, WHEEL BRAKE CYLINDER(FOR REAR BRAKE)
47531-30110

LN6#,YN6#

FR DISC BRAKE

4
47547R - PLUG, BLEEDER(FOR DRUM BRAKE, REAR)
47547-26010

LN5#,60,65,RN5#,YN50,51,52,55,56,60,62,65,67

2
47548R - CAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
31478-30010

LN5#,6#,RN5#,6#,YN5#,6#

2
47550 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
47550-29305

LN6#,YN6#

FR DISC BRAKE

1
47550 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
47550-29305

LN6#,YN6#

FR DISC BRAKE

1
47550C - SPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
47509-12010

LN6#,RN67,YN6#

FR DISC BRAKE

2
47570 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
47550-29305

LN6#,YN6#

FR DISC BRAKE

1
47570 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
47550-29305

LN6#,YN6#

FR DISC BRAKE

1
47601 - LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
47601-35020

LN6#,RN67,YN6#

1
47601C - WASHER, C(FOR REAR BRAKE)
90213-07010

LN6#,RN6#,YN6#

T=1.6

4
47601D - WASHER, WAVE(FOR REAR BRAKE)
90206-10059

LN6#,RN6#,YN6#

4
47602 - LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
47602-35020

LN6#,RN67,YN6#

1
47613 - STRUT, PARKING BRAKE SHOE (FOR REAR BRAKE)
47614-35020

LN6#,RN67,YN6#

LH

1
47613-35020

LN6#,RN67,YN6#

RH

1
Common parts
91611-40814
94125-41200
94512-01000
94531-01200
