RZN147R-TRMDS (1997)

Toyota Hilux

Production Aug 1997 - Mar 2006
Engine 1RZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )RZN147..RHD

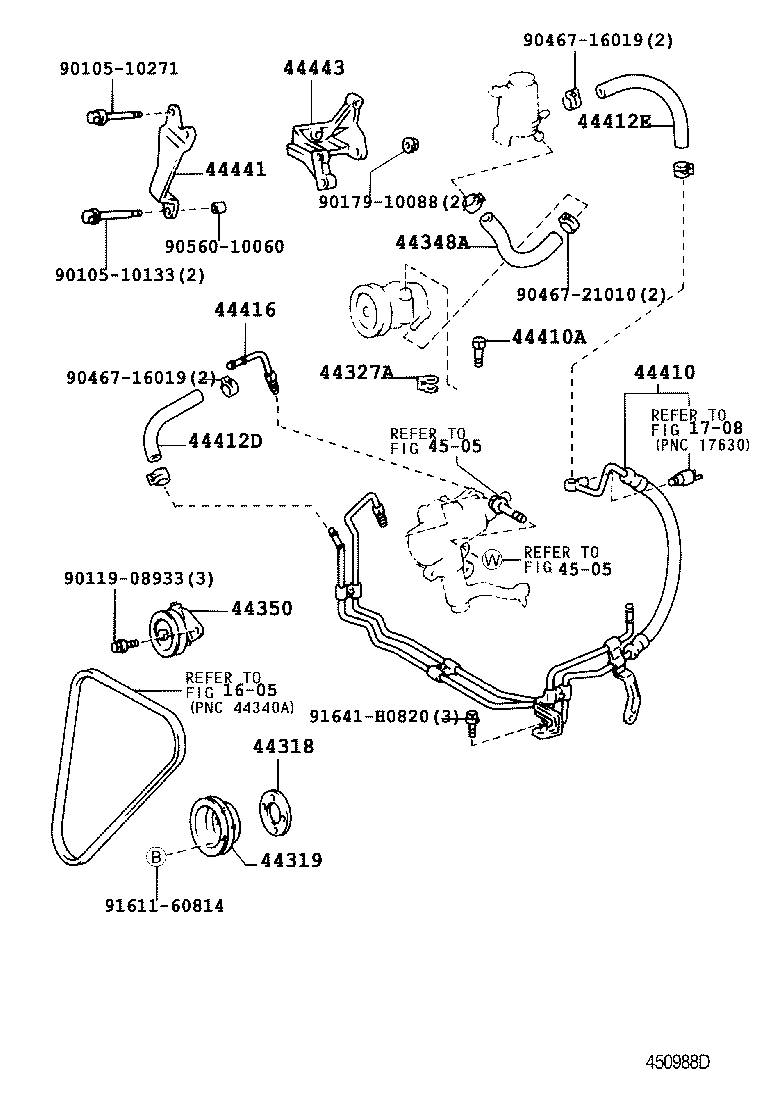

Click highlighted areas on diagram

diagram 1605 1708 44318 44319 44327A 44348A 44350 44410 44410A 44412D 44412E 44416 44441 44443 4505 4505 9010510133 9010510271 9011908933 9017910088 9046716019 9046716019 9046721010 9056010060 9161160814 91641H0820
Part # Description Qty Price
44318 - SPACER, VANE PUMP DRIVE PULLEY
44318-26020

RZN147..RHD..SCB..GEN

1
44318-26020

RZN168..DLX;RZN168..SR..GEN;RZN169..DLX..SA;RZN148..GEN..CBU;RZN148,149..ARL,CO,GCC;RZN142,144,147,154,169,174,193..ARL,GCC,GEN

1
44319 - PULLEY, VANE PUMP DRIVE
44319-26020

RZN142,147..ARL,GCC,GEN

1
44319-26020

RZN147..RHD..SCB..GEN

1
44327A - GASKET, PRESSURE PORT, NO.1
44327-26020

RZN147..RHD..SCB..GEN

1
44327-30040

RZN147..RHD..SCB..GEN

1
44327-26020

RZN148,169..(GCC,GEN,SA)..CBU;RZN154,194,VZN167,172..DCB,SCB,XTR;RZN142,144,147,168,193..CO,GCC,GEN;RZN148,149..(DCB,SCB)..(ARL,CO,GCC)

1
44327-30040

RZN142,147,148,154,16#,193..GEN..CBU

1
44348A - HOSE, OIL RESERVOIR TO PUMP, NO.1
44348-35210

LN140,145,147,152,16#,172,192..RHD..(ARL,GEN,SA)

1
44348-35210

LN145..SA;LN145..DCB..IV3;LN140,147,152,16#,172,192..RHD..(DCB,SCB,XTR)..(ARL,GEN,SA)

1
44348-35190

RZN147;RZN142..LHD

1
44348-35190

RZN142,147..GEN

1
44348-35190

RZN147..RHD..SCB..GEN

1
44350 - PULLEY ASSY, POWER STEERING IDLE
44350-26010

RZN147..RHD..SCB..GEN

1
44350-26010

RZN142,147..GEN

1
44410 - TUBE ASSY, PRESSURE FEED
44410-35450

LN140,145,147,152..RHD..(ARL,GEN,SA)

1
44410-35470

RZN147..RHD..SCB..GEN

1
44410-35470

RZN147..RHD..CBR

1
44410-35470

RZN147..RHD..GEN

1
44410A - BOLT, UNION(FOR PRESSURE FEED TUBE)
90401-16034

RZN142,147,148,154,16#,193..GEN..CBU

1
90401-16034

RZN147..RHD..SCB..GEN

1
44412D - HOSE, RETURN, NO.1
90445-18147

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
90445-18147

LN145,RZN147..RHD..GEN..CBU

1
44412E - HOSE, RETURN, NO.2
90445-18153

RZN147..RHD..SCB..GEN

1
90445-18153

RZN147..RHD..GEN

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35160

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
44416-35160

LN145,RZN147..RHD..GEN..CBU

1
44441 - BRACKET, PUMP, FRONT
44441-26010

RZN147..RHD..SCB..GEN

1
44441-26010

RZN147;RZN142..LHD

1
44441-26010

RZN142,147..GEN

1
44443 - BRACKET, PUMP
44443-26031

RZN147..RHD..SCB..GEN

1
44443-26031

RZN142,147..GEN

1
Common parts
90105-10133
90105-10271
90119-08933
90179-10088
90467-16019
90467-21010
90560-10060
91611-60814
91641-H0820
Linked diagrams
1605
1708
4505

(9708- )LN140,145,147,15#,16#,172,192..RHD

Click highlighted areas on diagram

diagram 44318 44319 44348A 44410 44410 44411 44411 44412D 44412D 44412E 44412E 44416 44416 44443 4505 4505 4505 4505 9010510042 9010510113 9010510255 9010512109 9046716019 9046716019 9046721010 9161160814 91641H0820 91641H0820
Part # Description Qty Price
44318 - SPACER, VANE PUMP DRIVE PULLEY
44318-26020

RZN147..RHD..SCB..GEN

1
44318-26020

RZN168..DLX;RZN168..SR..GEN;RZN169..DLX..SA;RZN148..GEN..CBU;RZN148,149..ARL,CO,GCC;RZN142,144,147,154,169,174,193..ARL,GCC,GEN

1
44319 - PULLEY, VANE PUMP DRIVE
44319-26020

RZN142,147..ARL,GCC,GEN

1
44319-26020

RZN147..RHD..SCB..GEN

1
44348A - HOSE, OIL RESERVOIR TO PUMP, NO.1
44348-35210

LN140,145,147,152,16#,172,192..RHD..(ARL,GEN,SA)

1
44348-35210

LN145..SA;LN145..DCB..IV3;LN140,147,152,16#,172,192..RHD..(DCB,SCB,XTR)..(ARL,GEN,SA)

1
44348-35190

RZN147;RZN142..LHD

1
44348-35190

RZN142,147..GEN

1
44348-35190

RZN147..RHD..SCB..GEN

1
44410 - TUBE ASSY, PRESSURE FEED
44410-35450

LN140,145,147,152..RHD..(ARL,GEN,SA)

1
44410-35470

RZN147..RHD..SCB..GEN

1
44410-35470

RZN147..RHD..CBR

1
44410-35470

RZN147..RHD..GEN

1
44410 - TUBE ASSY, PRESSURE FEED
44410-35450

LN140,145,147,152..RHD..(ARL,GEN,SA)

1
44410-35470

RZN147..RHD..SCB..GEN

1
44410-35470

RZN147..RHD..CBR

1
44410-35470

RZN147..RHD..GEN

1
44411 - HOSE, PRESSURE FEED
44411-35480

LN140,145,147,152..RHD..(ARL,GEN,SA)

1
44411 - HOSE, PRESSURE FEED
44411-35480

LN140,145,147,152..RHD..(ARL,GEN,SA)

1
44412D - HOSE, RETURN, NO.1
90445-18147

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
90445-18147

LN145,RZN147..RHD..GEN..CBU

1
44412D - HOSE, RETURN, NO.1
90445-18147

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
90445-18147

LN145,RZN147..RHD..GEN..CBU

1
44412E - HOSE, RETURN, NO.2
90445-18153

RZN147..RHD..SCB..GEN

1
90445-18153

RZN147..RHD..GEN

1
44412E - HOSE, RETURN, NO.2
90445-18153

RZN147..RHD..SCB..GEN

1
90445-18153

RZN147..RHD..GEN

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35160

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
44416-35160

LN145,RZN147..RHD..GEN..CBU

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35160

LN145..RHD..GEN..CBU;RZN147..RHD..SCB..GEN

1
44416-35160

LN145,RZN147..RHD..GEN..CBU

1
44443 - BRACKET, PUMP
44443-26031

RZN147..RHD..SCB..GEN

1
44443-26031

RZN142,147..GEN

1
Common parts
90105-10042
90105-10113
90105-10255
90105-12109
90467-16019
90467-21010
91611-60814
91641-H0820
Linked diagrams
4505
