RZN147R-TRMDS (1997)

Toyota Hilux

Production Aug 1997 - Mar 2006
Engine 1RZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )1RZ..GCC,GEN

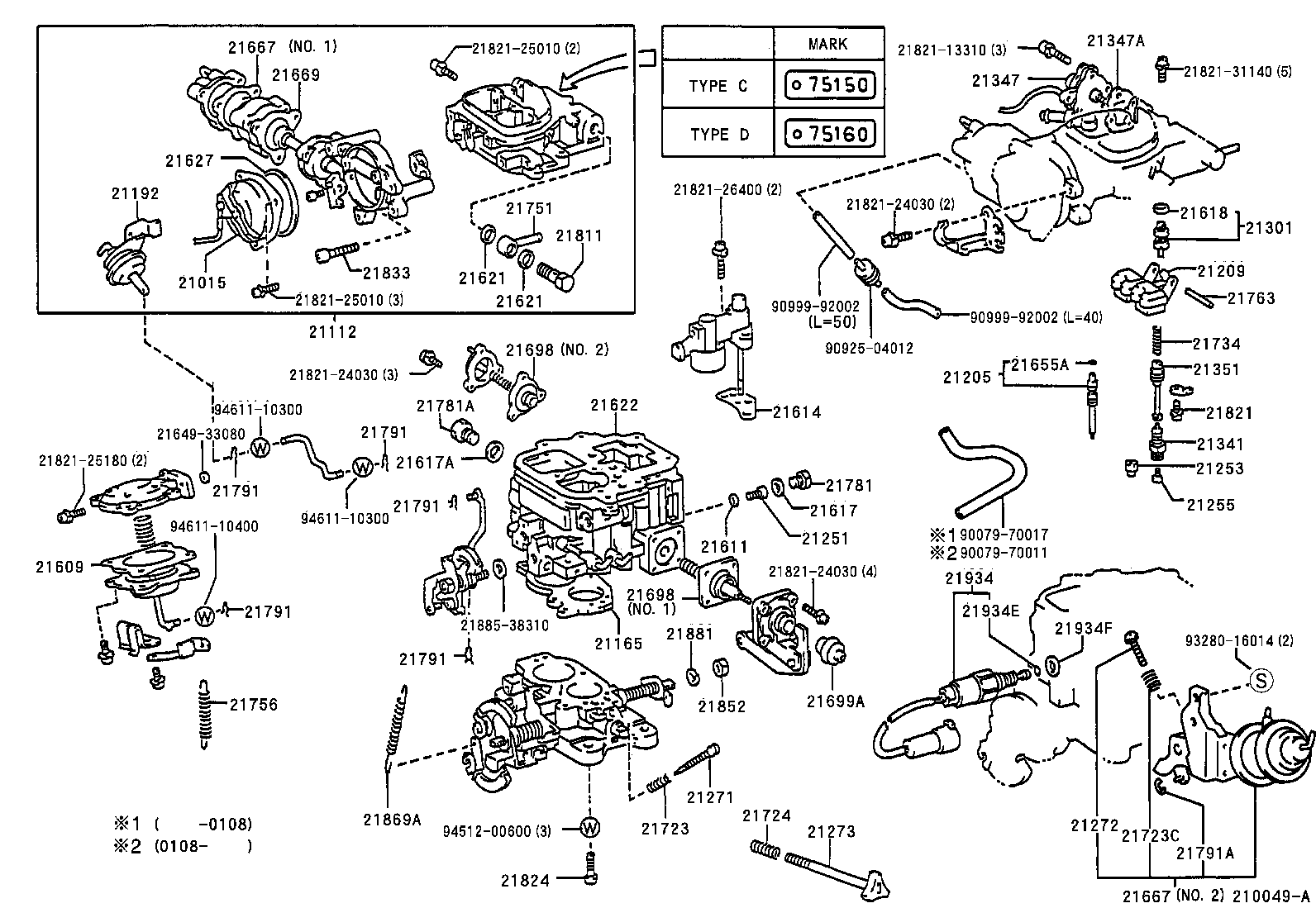

Click highlighted areas on diagram

diagram 21015 21112 21165 21192 21205 21209 21251 21253 21255 21271 21272 21273 21301 21341 21347 21347A 21351 21609 21611 21614 21617 21617A 21618 21621 21621 21622 21627 2164933080 21655A 21667 21667 21669 21698 21698 21699A 21723 21723C 21724 21734 21751 21756 21763 21781 21781A 21791 21791 21791 21791 21791 21791A 21811 21821 2182113310 2182124030 2182124030 2182124030 2182125010 2182125010 2182125180 2182126400 2182131140 21824 21833 21852 21869A 21881 2188538310 21934 21934E 21934F 9007970011 9007970017 9092504012 9099992002 9099992002 9328016014 9451200600 9461110300 9461110300 9461110400
Part # Description Qty Price
21015 - HOUSING SUB-ASSY, COIL
21015-75150

1RZ..RZN142,147

 1
21015-75150

1RZ..RZN142,147

 1
21112 - HORN, AIR
21112-75160

1RZ..RZN142,147..GEN

TYPE D:REFER TO ILLUSTRATION

 1
21112-75160

1RZ..RZN142,147..GEN

TYPE D:REFER TO ILLUSTRATION

 1
21165 - INSULATOR
21165-72200

1RZ..RZN142,147

 1
21165-72200

1RZ..RZN142,147

 1
21192 - BREAKER
21192-73300

1RZ..RZN142,147

 1
21192-73300

1RZ..RZN142,147

 1
21205 - JET SUB-ASSY, SLOW
21205-75150

1RZ..RZN142,147

 1
21205-75150

1RZ..RZN142,147

 1
21209 - FLOAT SUB-ASSY
21209-72160

1RZ..RZN142,147

 1
21209-72160

1RZ..RZN142,147

 1
21251 - JET, 1ST MAIN
90999-41105

1RZ..RZN142,147

 1
90999-41105

1RZ..RZN147..RHD..SCB..GEN

 1
21253 - JET, 2ND MAIN
21253-73230

1RZ..RZN142,147

 1
21253-73230

1RZ..RZN142,147

 1
21255 - JET, POWER
90999-43060

1RZ..RZN142,147

 1
90999-43060

1RZ..RZN147..RHD..SCB..GEN

 1
21271 - SCREW, IDLE ADJUSTING
21271-15230

1RZ..RZN142,147..GEN

TYPE D:REFER TO ILLUSTRATION

 1
21271-15230

1RZ,3RZF..RZN142,147,149,169..GEN

TYPE D:REFER TO ILLUSTRATION

 1
21272 - SCREW, 1ST IDLE ADJUSTING
21272-71010

1RZ..RZN142,147

 2
21272-71010

1RZ..RZN142,147

 2
21273 - SCREW, THROTTLE ADJUSTING
21273-75010

1RZ..RZN142,147

 1
21273-75010

1RZ..RZN142,147

 1
21301 - VALVE SUB-ASSY, NEEDLE
21301-37040

1RZ..RZN142,147

 1
21301-37040

1RZ..RZN142,147

 1
21341 - VALVE, POWER
21304-30010

1RZ..RZN142,147

 1
21304-30010

1RZ..RZN142,147

 1
21347 - VALVE, SOLENOID
21347-75150

1RZ..RZN142,147..GCC,GEN

 1
21347-75150

1RZ..RZN142,147..GCC,GEN

 1
21347A - GASKET(FOR VALVE, SOLENOID)
21641-35510

1RZ..RZN142,147

 1
21641-35510

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21641-35510

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21351 - PISTON, POWER
21351-37040

1RZ..RZN142,147..GCC,GEN

 1
21351-37040

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154..GCC,GEN

 1
21351-37040

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21609 - DIAPHRAGM SUB-ASSY
21609-75150

1RZ..RZN142,147

 1
21609-75150

1RZ..RZN142,147

 1
21611 - GASKET, MAIN JET
21611-22010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154..GCC,GEN

 1
21611-22010

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21611-22010

1RZ..RZN142,147..GCC,GEN

 1
21614 - GASKET, VENTURI
21614-72200

1RZ..RZN142,147

 1
21614-72200

1RZ..RZN142,147

 1
21617 - GASKET, MAIN PASSAGE PLUG
21617-30010

1RZ..RZN147..RHD..SCB..GEN

 1
21617-30010

1RZ..RZN142,147

 1
21617A - GASKET, MAIN PASSAGE PLUG, NO.2
21649-38010

1RZ..RZN142,147..GCC,GEN

 1
21618 - GASKET, NEEDLE VALVE SEAT
21618-14010

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21618-14010

1RZ..RZN142,147

 1
21618-14010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21621 - GASKET, UNION NIPPLE
21633-24030

1RZ..RZN142,147

 2
21633-24030

1RZ,3RZF..RZN142,144,147,149,154,169

 2
21633-24030

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 2
21621 - GASKET, UNION NIPPLE
21633-24030

1RZ..RZN142,147

 2
21633-24030

1RZ,3RZF..RZN142,144,147,149,154,169

 2
21633-24030

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 2
21622 - GASKET, AIR HORN
21622-72200

1RZ..RZN142,147

 1
21622-72200

1RZ..RZN142,147

 1
21627 - GASKET, COIL HOUSING
21627-28150

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21627-28150

1RZ..RZN142,147

 1
21627-28150

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21655A - RING, O(FOR SLOW JET)
21655-11040

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21655-11040

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21655-11040

1RZ..RZN142,147

 1
21667 - DIAPHRAGM
21667-75151

1RZ..RZN142,147..GEN

 1
21667 - DIAPHRAGM
21667-75151

1RZ..RZN142,147..GEN

 1
21669 - DIAPHRAGM
21669-75100

1RZ..RZN142,147

 1
21669-75100

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21669-75100

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21698 - DIAPHRAGM
21667-73330

1RZ..RZN142,147

NO.1

 1
21667-73330

1RZ..RZN142,147

NO.1

 1
21675-35510

1RZ,3RZF..RZN142,144,147,149,154,169

NO.2

 1
21675-35510

1RZ..RZN142,147

NO.2

 1
21675-35510

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

NO.2

 1
21698 - DIAPHRAGM
21667-73330

1RZ..RZN142,147

NO.1

 1
21667-73330

1RZ..RZN142,147

NO.1

 1
21675-35510

1RZ,3RZF..RZN142,144,147,149,154,169

NO.2

 1
21675-35510

1RZ..RZN142,147

NO.2

 1
21675-35510

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

NO.2

 1
21699A - BOOT(FOR ACCELERATION PUMP)
21699-37040

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21699-37040

1RZ..RZN142,147

 1
21699-37040

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21723 - SPRING, IDLE ADJUSTING
21723-21030

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21723-21030

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21723-21030

1RZ..RZN142,147

 1
21723C - SPRING, IDLE ADJUST
21723-11041

1RZ..RZN142,147

 2
21723-11041

1RZ..RZN142,147

 2
21724 - SPRING, THROTTLE ADJUSTING
21723-38330

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21723-38330

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21723-38330

1RZ..RZN142,147

 1
21734 - SPRING, POWER PISTON
21734-33081

1RZ..RZN142,147

 1
21734-33081

1RZ..RZN142,147

 1
21751 - UNION, NIPPLE
21894-71010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21894-71010

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21894-71010

1RZ..RZN142,147

 1
21756 - SPRING, BACK(FOR THROTTLE SHAFT)
21756-75010

1RZ..RZN142,147

 1
21756-75010

1RZ..RZN142,147

 1
21763 - PIN, FLOAT LEVER
21763-34320

1RZ..RZN142,147..GCC,GEN

 1
21763-34320

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21763-34320

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154..GCC,GEN

 1
21781 - PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
21781-15230

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21781-15230

1RZ..RZN142,147..GCC,GEN

 1
21781-15230

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154..GCC,GEN

 1
21781A - PLUG, MAIN PASSAGE, NO.2(FOR CARBURETOR JET)
21781-72151

1RZ..RZN142,147

 1
21781-72151

1RZ..RZN142,147

 1
21791 - RING, SNAP, NO.1(FOR CARBURETOR LINK)
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 5
21791-13010

1RZ..RZN142,147..GEN

 5
21791 - RING, SNAP, NO.1(FOR CARBURETOR LINK)
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 5
21791-13010

1RZ..RZN142,147..GEN

 5
21791 - RING, SNAP, NO.1(FOR CARBURETOR LINK)
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 5
21791-13010

1RZ..RZN142,147..GEN

 5
21791 - RING, SNAP, NO.1(FOR CARBURETOR LINK)
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 5
21791-13010

1RZ..RZN142,147..GEN

 5
21791 - RING, SNAP, NO.1(FOR CARBURETOR LINK)
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 5
21791-13010

1RZ..RZN142,147..GEN

 5
21791A - RING, SNAP
21791-13010

1RZ..RZN147..RHD..SCB..GEN

 1
21811 - BOLT, UNION NIPPLE
21811-11060

1RZ..RZN142,147

 1
21811-11060

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21811-11060

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21821 - SCREW, 2ND THROTTLE VALVE SET
21821-15060

1RZ..RZN147..DCB..SA;1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21821-15060

1RZ..RZN142,147

 1
21824 - SCREW, SET(FOR 1ST IDLE CAM FOLLOWER SET)
21844-26400

1RZ..RZN142,147

 3
21844-26400

1RZ..RZN142,147

 3
21833 - SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
21833-33010

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 2
21833-33010

1RZ..RZN142,147..GCC,GEN

 2
21852 - NUT, THROTTLE LEVER SET
21852-30010

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21852-30010

1RZ..RZN142,147

 1
21852-30010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21869A - SPRING(FOR THROTTLE)
21869-71110

1RZ..RZN142,147

 1
21869-71110

1RZ..RZN142,147

 1
21881 - WASHER, LOCK(FOR THROTTLE SHAFT)
21881-60010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21881-60010

1RZ..RZN142,147

 1
21881-60010

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21934 - SOLENOID, THROTTLE VALVE
21062-75110

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21062-75110

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21062-75110

1RZ..RZN142,147

 1
21934E - RING, O(FOR SOLENOID VALVE)
21655-44101

1RZ,3RZF..RZN142,144,147,149,154,169

 1
21655-44101

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154

 1
21655-44101

1RZ..RZN142,147

 1
21934F - GASKET
21649-38010

3RZF..RZN169..GCC;3RZF..RZN169..RHD;1RZ,3RZF..RZN142,144,147,149,154..GCC,GEN

 1
21649-38010

1RZ,3RZF..RZN142,144,147,149,154,169..GCC,GEN

 1
21649-38010

1RZ..RZN142,147..GCC,GEN

 1
Common parts
21649-33080
21821-13310
21821-24030
21821-25010
21821-25180
21821-26400
21821-31140
21885-38310
90079-70011
90079-70017
90925-04012
90999-92002
93280-16014
94512-00600
94611-10300
94611-10400
