RZN147R-TRMDS (1997)

Toyota Hilux

Production Aug 1997 - Mar 2006
Engine 1RZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )1RZ#,2RZFE,3RZ#,2Y..RZN14#,154,YN140

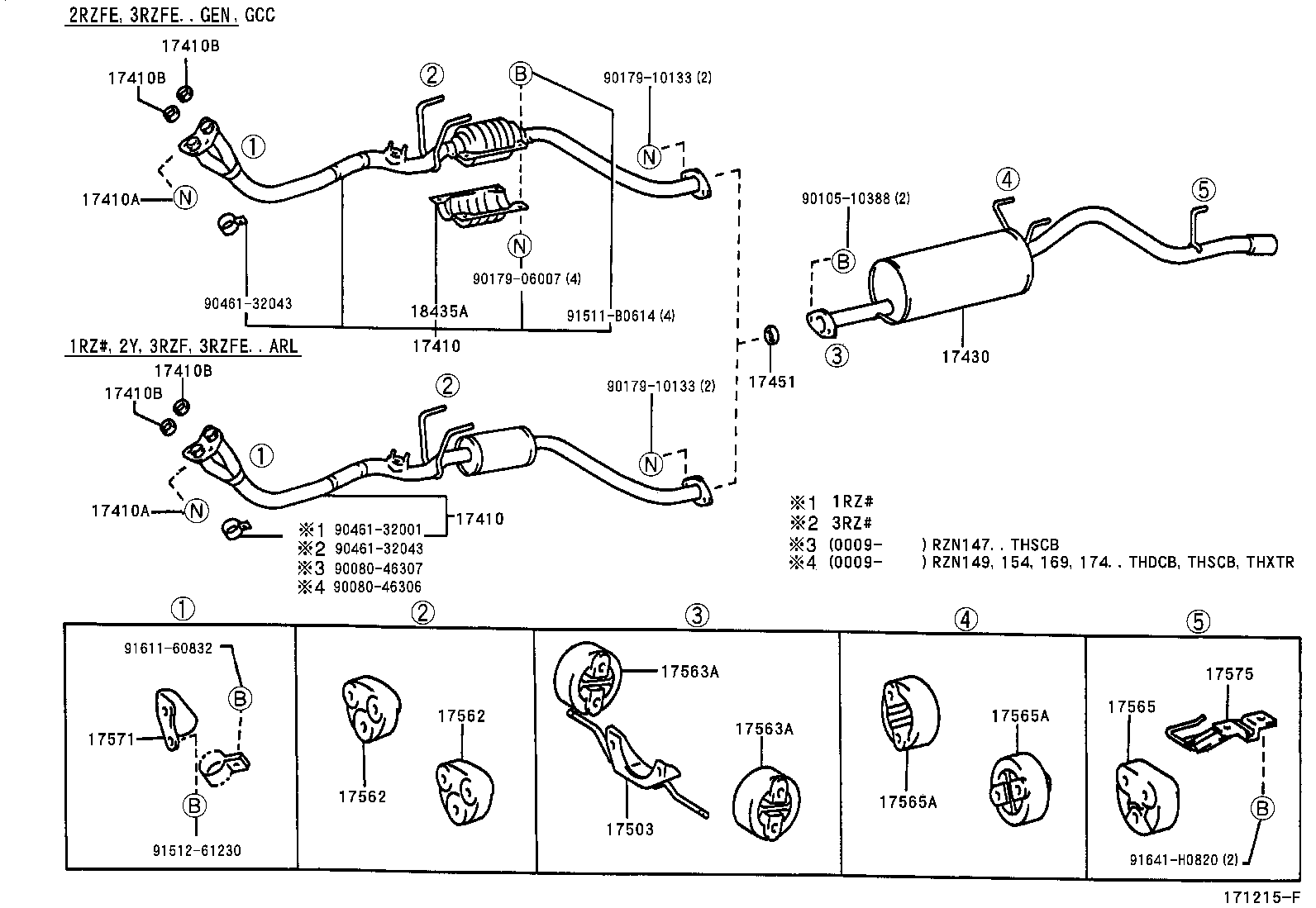

Click highlighted areas on diagram

diagram 17410 17410 17410A 17410A 17410B 17410B 17410B 17410B 17430 17451 17503 17562 17562 17563A 17563A 17565 17565A 17565A 17571 17575 18435A 9008046306 9008046307 9010510388 9017906007 9017910133 9017910133 9046132001 9046132043 9046132043 91511B0614 9151261230 9161160832 91641H0820
Part # Description Qty Price
17410 - PIPE ASSY, EXHAUST, FRONT
17401-75180

1RZ#..RZN147

 1
17401-75180

1RZ#..RZN147..DCB,SCB

 1
17401-75180

1RZ..RZN147..GEN

 1
17410 - PIPE ASSY, EXHAUST, FRONT
17401-75180

1RZ#..RZN147

 1
17401-75180

1RZ#..RZN147..DCB,SCB

 1
17401-75180

1RZ..RZN147..GEN

 1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

5LE..LN152..IV3;3RZFE..RZN169..DCB..SA;2L..LN145..LHD..DLX..TH;3RZFE..RZN169..DLX..(ARL,SA);3RZFE..RZN149..DLX..(ARL,GEN);5LE,3RZFE..LN192,RZN154,174..RHD;2L,5LE..LN145,167..DCB..DLX..(ARL,GEN);2L,5LE..LN145,167..(SCB,THDCB,THSCB)..DLX;2L,5LE,3RZFE..LN150,152,167,RZN194..SR..(SA,TH);2L,3L,5L,3RZF..LN140,141,146,152,167,192,RZN144,149;2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN147,155,157,166,17#,191,RZN142,147,148,154,16#,193,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
90179-10070

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 3
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

5LE..LN152..IV3;3RZFE..RZN169..DCB..SA;2L..LN145..LHD..DLX..TH;3RZFE..RZN169..DLX..(ARL,SA);3RZFE..RZN149..DLX..(ARL,GEN);5LE,3RZFE..LN192,RZN154,174..RHD;2L,5LE..LN145,167..DCB..DLX..(ARL,GEN);2L,5LE..LN145,167..(SCB,THDCB,THSCB)..DLX;2L,5LE,3RZFE..LN150,152,167,RZN194..SR..(SA,TH);2L,3L,5L,3RZF..LN140,141,146,152,167,192,RZN144,149;2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN147,155,157,166,17#,191,RZN142,147,148,154,16#,193,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
90179-10070

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 3
17410B - GASKET, EXHAUST PIPE
90917-06064

1RZ#..RZN142,147

 2
90917-06064

1RZ..RZN142,147..GEN

 2
17410B - GASKET, EXHAUST PIPE
90917-06064

1RZ#..RZN142,147

 2
90917-06064

1RZ..RZN142,147..GEN

 2
17410B - GASKET, EXHAUST PIPE
90917-06064

1RZ#..RZN142,147

 2
90917-06064

1RZ..RZN142,147..GEN

 2
17410B - GASKET, EXHAUST PIPE
90917-06064

1RZ#..RZN142,147

 2
90917-06064

1RZ..RZN142,147..GEN

 2
17430 - PIPE ASSY, EXHAUST, TAIL
17405-75240

1RZ#,2Y..RZN142,147,YN140

 1
17405-75240

1RZ#,2Y..RZN142,147,YN140..DCB,SCB

 1
17405-75240

1RZ..RZN142,147..GEN

 1
17451 - GASKET, EXHAUST PIPE
90917-06046

5LE..LN152..IV3;3RZFE..RZN169..DCB..SA;2L..LN145..LHD..DLX..TH;3RZFE..RZN169..DLX..(ARL,SA);3RZFE..RZN149..DLX..(ARL,GEN);5LE,3RZFE..LN192,RZN154,174..RHD;2L,5LE..LN145,167..DCB..DLX..(ARL,GEN);2L,5LE..LN145,167..(SCB,THDCB,THSCB)..DLX;2L,5LE,3RZFE..LN150,152,167,RZN194..SR..(SA,TH);2L,3L,5L,3RZF..LN140,141,146,152,167,192,RZN144,149;2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN147,155,157,166,17#,191,RZN142,147,148,154,16#,193,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90917-06046

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 1
17503 - BRACKET SUB-ASSY, CATALYTIC CONVERTER, REAR
17503-75020

1RZ..RZN147..RHD..SCB;2L..LN145..RHD..(GEN,SA);2RZFE,3RZFE..RZN148,149..DLX..GEN

 1
17503-75020

2L..LN145..LHD..IV3;2L,1RZ,2RZFE..LN145,RZN147,148..GEN..CBU

 1
17503-75020

3RZF..RZN149;3RZFE..RZN149..ARL,GEN;2L,3L,5L#,1RZ#,2RZFE..LN145,146,147,155,157,RZN147,148..DLX

 1
17562 - SUPPORT, EXHAUST PIPE, NO.2
17565-64060

5LE..LN152..XTR..IV3;3RZFE..RZN154..XTR..ARL;5LE,2RZFE,3RZFE..LN147,RZN148,149..(DCB,SCB)..DLX..(ARL,GEN);2L,3L,1RZ#,3RZF..LN140,141,145,146,RZN142,144,147,149,154..(DCB,SCB,XTR)..(ARL,GCC,GEN,SA)

 2
17565-64060

2L,3L,5L#,1RZ#,2RZFE,3RZ#..LN14#,15#,RZN14#,154

 2
17565-64060

2L..LN145..LHD..IV3;2L,1RZ,2RZFE,3RZFE..LN145,RZN142,147,148,154..GEN..CBU

 2
17562 - SUPPORT, EXHAUST PIPE, NO.2
17565-64060

5LE..LN152..XTR..IV3;3RZFE..RZN154..XTR..ARL;5LE,2RZFE,3RZFE..LN147,RZN148,149..(DCB,SCB)..DLX..(ARL,GEN);2L,3L,1RZ#,3RZF..LN140,141,145,146,RZN142,144,147,149,154..(DCB,SCB,XTR)..(ARL,GCC,GEN,SA)

 2
17565-64060

2L,3L,5L#,1RZ#,2RZFE,3RZ#..LN14#,15#,RZN14#,154

 2
17565-64060

2L..LN145..LHD..IV3;2L,1RZ,2RZFE,3RZFE..LN145,RZN142,147,148,154..GEN..CBU

 2
17563A - SUPPORT, EXHAUST PIPE, NO.3
17565-74290

5L#..LN152..IV3;3RZF..RZN144,149;3RZFE..RZN154..ARL;3RZFE..RZN149..DLX..(ARL,GEN);2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN14#,RZN142,147,148,154,YN140..DLX..(ARL,GCC,GEN,SA)

 2
17565-74290

2L..LN145..LHD..IV3;2L,1RZ,2RZFE,3RZFE..LN145,RZN142,147,148,154..GEN..CBU

 2
17563A - SUPPORT, EXHAUST PIPE, NO.3
17565-74290

5L#..LN152..IV3;3RZF..RZN144,149;3RZFE..RZN154..ARL;3RZFE..RZN149..DLX..(ARL,GEN);2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN14#,RZN142,147,148,154,YN140..DLX..(ARL,GCC,GEN,SA)

 2
17565-74290

2L..LN145..LHD..IV3;2L,1RZ,2RZFE,3RZFE..LN145,RZN142,147,148,154..GEN..CBU

 2
17565 - SUPPORT, EXHAUST PIPE, NO.5
17566-35030

3RZFE..RZN169..DCB..SA;3RZFE..RZN169..DLX..SA;5LE,1RZ..LN167,RZN147..RHD..SCB..(GEN,SA);1KZTE,2RZFE,3RZFE..KZN190,RZN148,149,168..DLX..(GEN,SA);1KZTE,2L,3L,5LE,1RZ,3RZFE..KZN165,LN140,145,166,192,RZN142,194..RHD..(GEN,SA)

 1
17566-35030

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 1
17566-35030

3RZFE..RZN154,169..ARL,SA;2RZFE,3RZFE..RZN148,149,168..DLX..(ARL,GEN);1RZ,3RZF,2Y..RZN142,144,147,149,154,169,YN140;1KZTE,2L,3L,5L#,1RZE,2RZFE,3RZFE..KZN165,190,LN14#,15#,16#,17#,19#,RZN147,174,19#..DEFI,DSL,EFI,TDE

 1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-74290

5LE..LN152..IV3;1KZTE..KZN165..XTR;3RZFE..RZN169..DCB..SA;1KZTE..KZN165..SCB..DLX;3RZFE..RZN149..DLX..(ARL,GEN);5LE..LN167..(SCB,THDCB,THSCB)..DLX;1KZTE,3RZFE..KZN165,RZN194..SR..(ARL,SA);5L,3RZF..LN167,RZN144,149..ARL,GCC,GEN,SA;1KZTE,5LE..KZN165,LN167..DCB..DLX..ARL..CBU;1KZTE,5L,3RZFE..KZN190,LN152,RZN154,169,174..DLX..(ARL,SA);2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN14#,166,17#,19#,RZN142,147,148,154,16#,193,YN140..DLX..(ARL,GCC,GEN,SA)

 2
17565-74290

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 2
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-74290

5LE..LN152..IV3;1KZTE..KZN165..XTR;3RZFE..RZN169..DCB..SA;1KZTE..KZN165..SCB..DLX;3RZFE..RZN149..DLX..(ARL,GEN);5LE..LN167..(SCB,THDCB,THSCB)..DLX;1KZTE,3RZFE..KZN165,RZN194..SR..(ARL,SA);5L,3RZF..LN167,RZN144,149..ARL,GCC,GEN,SA;1KZTE,5LE..KZN165,LN167..DCB..DLX..ARL..CBU;1KZTE,5L,3RZFE..KZN190,LN152,RZN154,169,174..DLX..(ARL,SA);2L,3L,5L#,1RZ#,2RZFE,3RZF,2Y..LN14#,166,17#,19#,RZN142,147,148,154,16#,193,YN140..DLX..(ARL,GCC,GEN,SA)

 2
17565-74290

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 2
17571 - BRACKET, EXHAUST PIPE SUPPORT, NO.1
17571-75120

1RZ#..RZN142,147

 1
17571-75120

1RZ..RZN142,147..GEN

 1
17575 - BRACKET, EXHAUST PIPE SUPPORT, NO.5
17575-75040

3RZFE..RZN169..DCB..SA;3RZFE..RZN169..DLX..SA;5LE,1RZ..LN167,RZN147..RHD..SCB..(GEN,SA);1KZTE,2RZFE,3RZFE..KZN190,RZN148,149,168..DLX..(GEN,SA);1KZTE,2L,3L,5LE,1RZ,3RZFE..KZN165,LN140,145,166,192,RZN142,194..RHD..(GEN,SA)

 1
17575-75040

2L..LN145..LHD..IV3;2L,3L,1RZ,2RZFE,3RZFE..LN145,166,171,191,RZN142,147,148,154,16#,193..GEN..CBU

 1
17575-75040

3RZFE..RZN154,169..ARL,SA;2RZFE,3RZFE..RZN148,149,168..DLX..(ARL,GEN);1RZ,3RZF,2Y..RZN142,144,147,149,154,169,YN140;1KZTE,2L,3L,5L#,1RZE,2RZFE,3RZFE..KZN165,190,LN14#,15#,16#,17#,19#,RZN147,174,19#..DEFI,DSL,EFI,TDE

 1
Common parts
90080-46306
90080-46307
90105-10388
90179-06007
90179-10133
90461-32001
90461-32043
91511-B0614
91512-61230
91611-60832
91641-H0820
