RZN147R-TRMDS (1997)

Toyota Hilux

Production Aug 1997 - Mar 2006
Engine 1RZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )1RZ

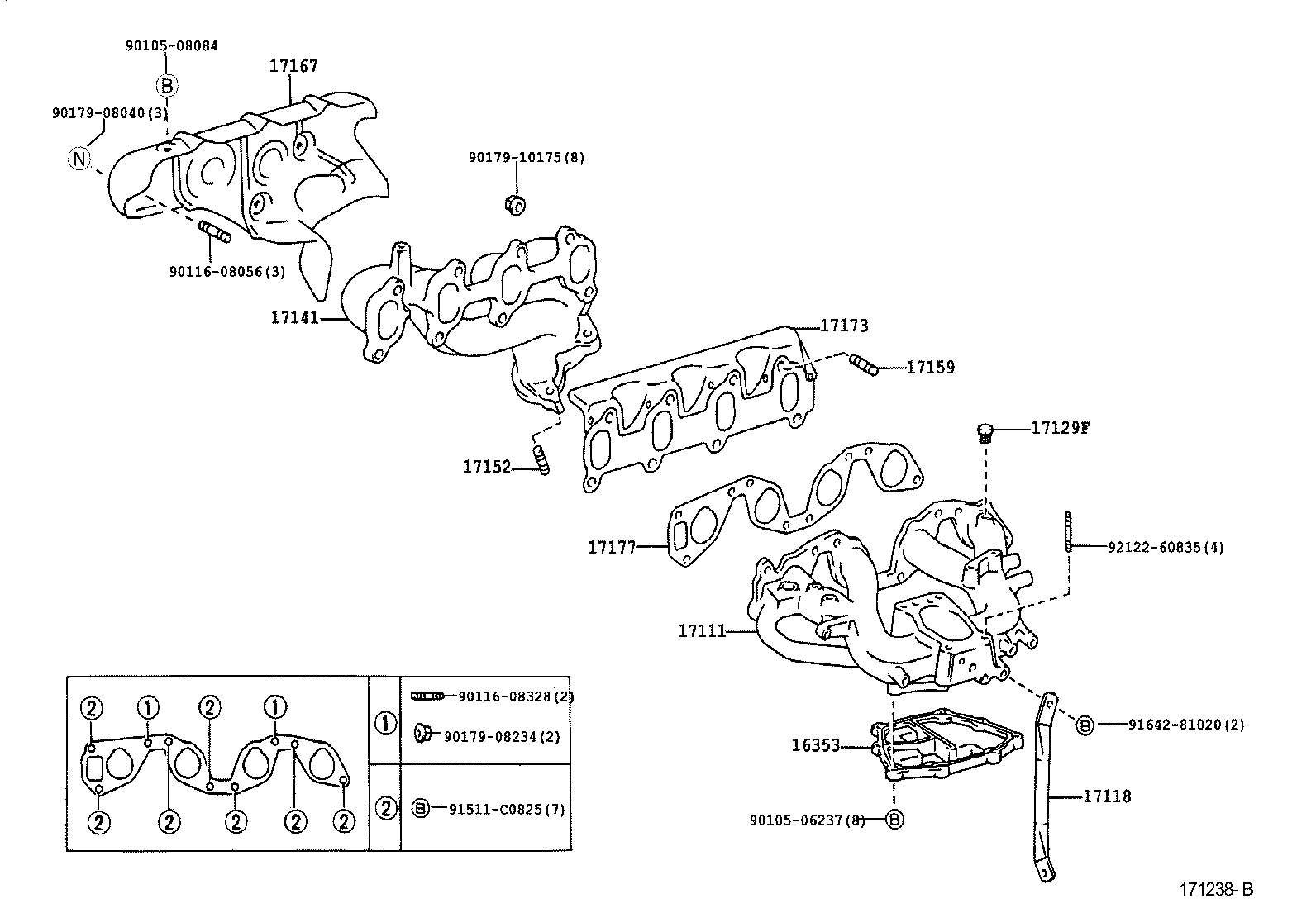

Click highlighted areas on diagram

diagram 16353 17111 17118 17129F 17141 17152 17159 17167 17173 17177 9010506237 9010508084 9011608056 9011608328 9017908040 9017908234 9017910175 91511C0825 9164281020 9212260835
Part # Description Qty Price
16353 - FLANGE, WATER BY-PASS
16353-75010

1RZ..RZN142,147

 1
16353-75010

1RZ..RZN147..RHD..SCB..GEN

 1
16353-75010

1RZ..RZN147..RHD..SCB..GEN

 1
16353-75010

1RZ..RZN142,147..GCC,GEN

 1
16353-75010

1RZ..RZN142,147..GCC,GEN

 1
16353-75010

1RZ..RZN142,147

 1
17111 - MANIFOLD, INTAKE
17111-75010

1RZ..RZN142,147

 1
17111-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17111-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17111-75010

1RZ..RZN142,147

 1
17118 - STAY, MANIFOLD
17118-75040

1RZ..RZN147..RHD..SCB..GEN

 1
17118-75040

1RZ..RZN147..RHD..SCB..GEN

 1
17118-75040

1RZ..RZN142,147

 1
17118-75040

1RZ..RZN142,147..GCC,GEN

 1
17118-75040

1RZ..RZN142,147

 1
17118-75040

1RZ..RZN142,147..GCC,GEN

 1
17129F - PLUG, INTAKE MANIFOLD SUCTION HOLE
90345-51025

1RZ..RZN147..RHD..SCB..GEN

 1
90345-51025

1RZ..RZN147..RHD..SCB..GEN

 1
90345-51025

1RZ..RZN142,147

 1
90345-51025

1RZ,2RZFE,3RZFE..RZN142,147,148,149,154,16#,174,19#

 1
90345-51025

1RZ..RZN142,147

 1
17141 - MANIFOLD, EXHAUST
17141-75020

1RZ#..RZN142,147

 1
17141-75020

1RZ..RZN147..RHD..SCB..GEN

 1
17141-75020

1RZ..RZN147..RHD..SCB..GEN

 1
17141-75020

1RZ..RZN142,147

 1
17152 - BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
90116-10149

3RZFE..RZN169..SA;3RZFE..RZN154,194..RHD;3RZFE..RZN169..DLX..ARL;2RZFE,3RZFE..RZN148,149,168,174..DLX..(ARL,GEN);1RZ#,2RZFE,3RZF..RZN142,144,147,149,154,169,193

 3
90116-10149

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 3
90116-10149

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 3
90116-10149

1RZ,3RZFE..RZN142,144,147;2RZFE,3RZFE..RZN148,149,16#..CO,GCC

 3
17159 - BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
90116-10163

1RZ#..RZN142,147

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN142,147

 8
17167 - INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
17167-75090

1RZ..RZN147..RHD..SCB..GEN

 1
17167-75090

1RZ..RZN147..RHD..SCB..GEN

 1
17167-75090

1RZ..RZN142,147

 1
17167-75090

1RZ..RZN142,147

 1
17173 - GASKET, EXHAUST MANIFOLD TO HEAD
17173-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17173-75010

1RZ#..RZN142,147

 1
17173-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17173-75010

1RZ..RZN142,147

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ#..RZN142,147

 1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ..RZN142,147

 1
Common parts
90105-06237
90105-08084
90116-08056
90116-08328
90179-08040
90179-08234
90179-10175
91511-C0825
91642-81020
92122-60835

ILLUST NO. 1 OF 2(0007- )1KZTE..SA ; (0008- )1KZTE..KZN165..DCB,SCB,THDCB,XTR..ARL,TH ; (0109-

Click highlighted areas on diagram

diagram 15407 15407A 15407B 15471 15472 16347C 17111 17113 17114B 17141 17152 17159 17159 17167 17173 17177 17177 17177 17177 17201 17271 17274 17276 17278 17279 17291 17293 17293 17296 17342H 17342J 17342J 9011606070 9011608260 9011608260 9011608348 9011608410 9011906747 9011906747 9011906748 9011910778 9017906080 9017908054 9017908150 9017908150 9017908150 9017908229 9017908229 9017910094 9020110109 9021008039 9164180814 9164180814 9212260610 9212260614 9418401041
Part # Description Qty Price
17111 - MANIFOLD, INTAKE
17111-75010

1RZ..RZN142,147

 1
17111-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17111-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17111-75010

1RZ..RZN142,147

 1
17141 - MANIFOLD, EXHAUST
17141-75020

1RZ#..RZN142,147

 1
17141-75020

1RZ..RZN147..RHD..SCB..GEN

 1
17141-75020

1RZ..RZN147..RHD..SCB..GEN

 1
17141-75020

1RZ..RZN142,147

 1
17152 - BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
90116-10149

3RZFE..RZN169..SA;3RZFE..RZN154,194..RHD;3RZFE..RZN169..DLX..ARL;2RZFE,3RZFE..RZN148,149,168,174..DLX..(ARL,GEN);1RZ#,2RZFE,3RZF..RZN142,144,147,149,154,169,193

 3
90116-10149

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 3
90116-10149

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 3
90116-10149

1RZ,3RZFE..RZN142,144,147;2RZFE,3RZFE..RZN148,149,16#..CO,GCC

 3
17159 - BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
90116-10163

1RZ#..RZN142,147

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN142,147

 8
17159 - BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
90116-10163

1RZ#..RZN142,147

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN147..RHD..SCB..GEN

 8
90116-10163

1RZ..RZN142,147

 8
17167 - INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
17167-75090

1RZ..RZN147..RHD..SCB..GEN

 1
17167-75090

1RZ..RZN147..RHD..SCB..GEN

 1
17167-75090

1RZ..RZN142,147

 1
17167-75090

1RZ..RZN142,147

 1
17173 - GASKET, EXHAUST MANIFOLD TO HEAD
17173-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17173-75010

1RZ#..RZN142,147

 1
17173-75010

1RZ..RZN147..RHD..SCB..GEN

 1
17173-75010

1RZ..RZN142,147

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ#..RZN142,147

 1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ..RZN142,147

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ#..RZN142,147

 1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ..RZN142,147

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ#..RZN142,147

 1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ..RZN142,147

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ#..RZN142,147

 1
17177-75011

1RZ..RZN147..RHD..SCB..GEN

 1
17177-75011

1RZ..RZN142,147

 1
Common parts
90116-06070
90116-08260
90116-08348
90116-08410
90119-06747
90119-06748
90119-10778
90179-06080
90179-08054
90179-08150
90179-08229
90179-10094
90201-10109
90210-08039
91641-80814
92122-60610
92122-60614
94184-01041
