RZN147R-TRMDS (1997)

Toyota Hilux

Production Aug 1997 - Mar 2006
Engine 1RZ
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )1RZ#

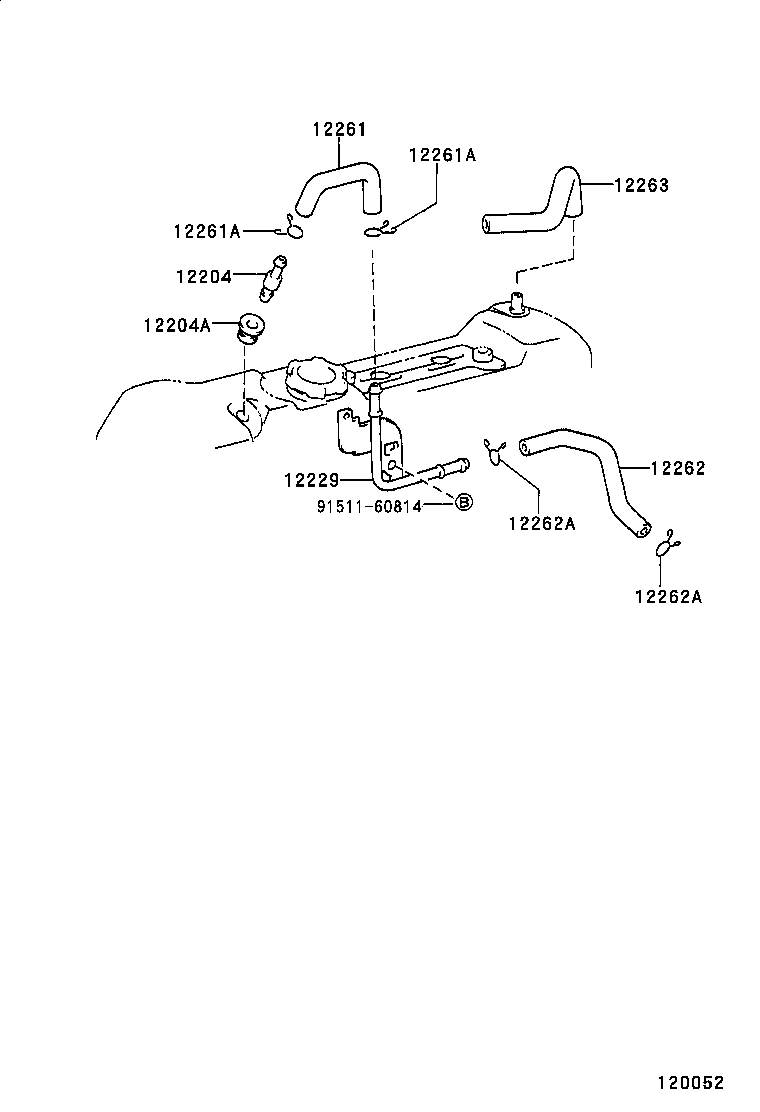

Click highlighted areas on diagram

diagram 12204 12204A 12229 12261 12261A 12261A 12262 12262A 12262A 12263 9151160814
Part # Description Qty Price
12204 - VALVE SUB-ASSY, VENTILATION
12204-15022

1RZ..RZN147..RHD..SCB..GEN

 1
12204-15022

1RZ..RZN147..RHD..SCB..GEN

 1
12204-15022

1RZ#..RZN142,147

 1
12204-15022

1RZ..RZN142,147..GEN

 1
12204A - GROMMET(FOR VENTILATION SYSTEM)
90480-18001

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 1
90480-18001

1RZ,2RZFE..RZN142,147,148,168,193..GEN..CBU

 1
90480-18001

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 1
90480-18001

3RZFE..RZN169..SA;3RZFE..RZN154,194..RHD;3RZFE..RZN169..DLX..ARL;2RZFE,3RZFE..RZN148,149,168,174..DLX..(ARL,GEN);1RZ#,2RZFE,3RZF..RZN142,144,147,149,154,169,193

 1
12229 - PIPE, VENTILATION
12229-75011

1RZ..RZN147..RHD..SCB..GEN

 1
12229-75011

1RZ..RZN142,147

 1
12229-75011

1RZ..RZN142,147..GCC,GEN

 1
12229-75011

1RZ..RZN142,147

 1
12229-75011

1RZ..RZN147..RHD..SCB..GEN

 1
12229-75011

1RZ..RZN142,147..GCC,GEN

 1
12261 - HOSE, VENTILATION
12262-75060

1RZ..RZN147..RHD..SCB..GEN

 1
12262-75060

1RZ#..RZN142,147

 1
12262-75060

1RZ..RZN147..RHD..SCB..GEN

 1
12262-75060

1RZ..RZN142,147..GEN

 1
12261A - CLIP OR CLAMP(FOR VENTILATION HOSE)
90467-14001

1RZ#,2RZFE,3RZ#..RZN14#,154,16#,174,19#

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN

 2
90467-14001

1RZ#,3RZF..RZN142,144,147,149,154,169

 2
90467-14001

1RZ..RZN142,147..GEN

 2
12261A - CLIP OR CLAMP(FOR VENTILATION HOSE)
90467-14001

1RZ#,3RZF..RZN142,144,147,149,154,169

 2
90467-14001

1RZ#,2RZFE,3RZ#..RZN14#,154,16#,174,19#

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN

 2
90467-14001

1RZ..RZN142,147..GEN

 2
12262 - HOSE, VENTILATION, NO.2
12262-75040

1RZ..RZN142,147

 1
12262-75040

1RZ..RZN147..RHD..SCB..GEN

 1
12262-75040

1RZ..RZN147..RHD..SCB..GEN

 1
12262-75040

1RZ..RZN142,147..GEN

 1
12262A - CLIP(FOR VENTILATION HOSE NO.2)
90467-14001

3RZFE..RZN169..SA;3RZFE..RZN154,194..RHD;3RZFE..RZN169..DLX..ARL;2RZFE,3RZFE..RZN148,149,168,174..DLX..(ARL,GEN);1RZ#,2RZFE,3RZF..RZN142,144,147,149,154,169,193

 2
90467-14001

3RZFE..RZN169,194..SA;1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 2
90467-14001

1RZ,2RZFE..RZN142,147,148,168,193..GEN..CBU

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 2
12262A - CLIP(FOR VENTILATION HOSE NO.2)
90467-14001

3RZFE..RZN169..SA;3RZFE..RZN154,194..RHD;3RZFE..RZN169..DLX..ARL;2RZFE,3RZFE..RZN148,149,168,174..DLX..(ARL,GEN);1RZ#,2RZFE,3RZF..RZN142,144,147,149,154,169,193

 2
90467-14001

3RZFE..RZN169,194..SA;1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 2
90467-14001

1RZ,2RZFE..RZN142,147,148,168,193..GEN..CBU

 2
90467-14001

1RZ..RZN147..RHD..SCB..GEN;2RZFE,3RZFE..RZN148,149,168..DLX..GEN

 2
12263 - HOSE, VENTILATION, NO.3
12262-75090

1RZ#..RZN142,147

 1
12262-75090

1RZ#..RZN142,147

 1
Common parts
91511-60814
