LN191L-PRMDS (1997)

Toyota Hilux

Production Aug 1997 - Jun 2005
Engine 3L
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708-0311)KDN145,150,155,LN14#,15#,19#,RZN142,147,YN140..MTM ; (0311- )LN14#,15

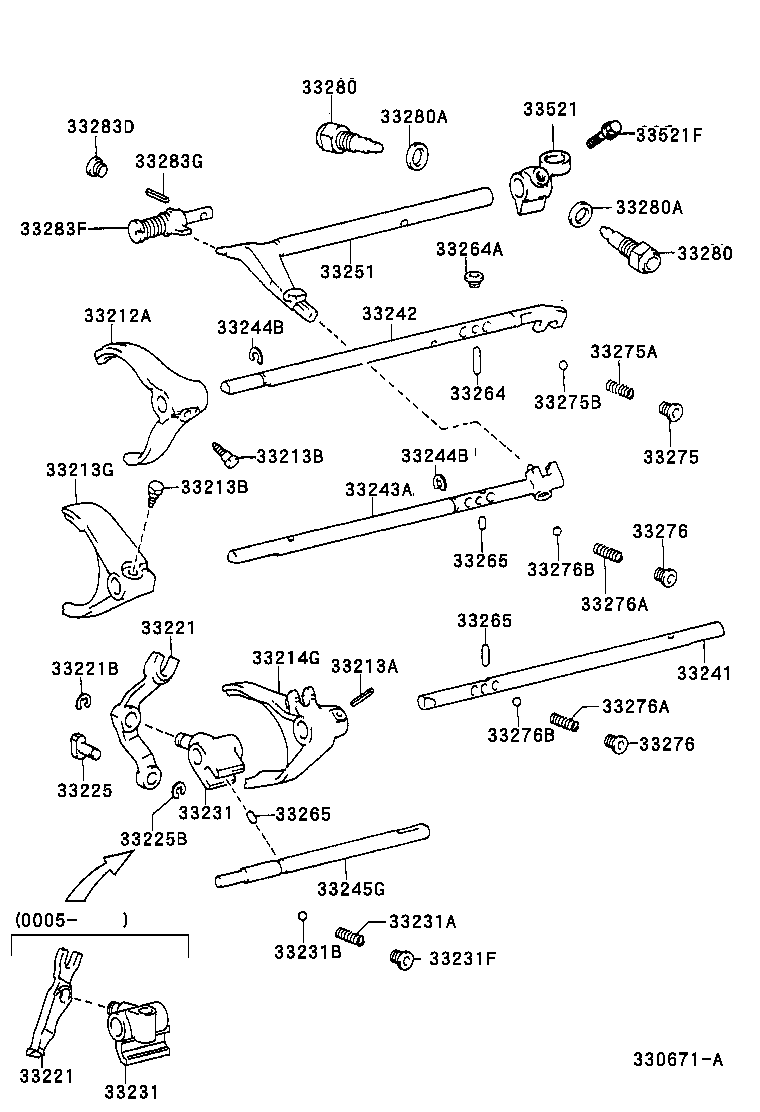

Click highlighted areas on diagram

G50,G52,G54

diagram 3303 3312 33211 33212C 33213A 33213A 33213B 33213B 33213B 33213G 33214G 33221 33221B 33225 33225B 33228 33228B 33231 33231B 33231C 33241 33242 33243A 33244B 33244B 33245G 33246C 33251 33264 33264 33264 33265 33265 33275 33275 33275 33275 33275 33275A 33275A 33275A 33275A 33275B 33275B 33275B 33275B 33276 33276A 33276B 33280 33280 33283F 33283G 33521 33521F 9161160850
Part # Description Qty Price
33211 - FORK, REVERSE SHIFT
33211-28010

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33212C - FORK, GEAR SHIFT, NO.1
33212-35023

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33213B - BOLT(FOR SHIFT FORK SET)
90105-06143

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
33213B - BOLT(FOR SHIFT FORK SET)
90105-06143

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
33213B - BOLT(FOR SHIFT FORK SET)
90105-06143

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
33213G - FORK, GEAR SHIFT, NO.2
33213-35033

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33214G - FORK, GEAR SHIFT, NO.3
33214-35040

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33221 - ARM, REVERSE SHIFT
33221-28010

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33221-22020

RZN144,148,149,154,16#,174,19#..MTM

 1
33221B - RING, E(FOR REVERSE SHIFT ARM)
96160-01000

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33225 - SHOE, SHIFT ARM
33225-22020

RZN144,148,149,154,16#,174,19#..MTM

 1
33225-35030

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33225B - RING, E(FOR SHIFT ARM SHOE)
96160-00600

RZN144,148,149,154,16#,174,19#..MTM

 1
96160-00800

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33228 - BRACKET, REVERSE SHIFT ARM
33228-28010

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33228B - PIN, RING(FOR REVERSE SHIFT ARM BRACKET)
90253-11001

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33231 - HEAD, REVERSE SHIFT
33231-35070

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231-22040

RZN144,148,149,154,16#,174,19#..MTM

 1
33231B - BALL, REVERSE SHIFT RESTRICT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231C - RING(FOR REVERSE SHIFT HEAD)
90520-12006

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33241 - SHAFT, REVERSE SHIFT FORK
33244-35050

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33244-30050

RZN144,148,149,154,16#,174,19#..MTM

 1
33242 - SHAFT, GEAR SHIFT FORK, NO.1
33242-30070

RZN144,148,149,154,16#,174,19#..MTM

 1
33242-35022

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33243A - SHAFT, GEAR SHIFT FORK, NO.2
33243-30130

RZN144,148,149,154,16#,174,19#..MTM

 1
33243-35042

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12006

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12006

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33245G - SHAFT, GEAR SHIFT FORK, NO.4
33245-35080

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33246C - SHAFT, GEAR SHIFT FORK, NO.5
33246-35020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33251 - LEVER, SHIFT & SELECT
33251-30100

RZN148..CO;RZN148..GEN..CBU;RZN144,149,154,19#..MTM

 1
33251-35060

LN147..IV3;LN145..LHD..IV3;LN150,152..DLX..CBU;LN145..(GEN,SA)..CBU;LN145,147..(DCB,THDCB)..(ARL,TH);KDN145,150,155,LN140,141,146,155,191,RZN142,147

 1
33251-35060

LN192;LN150..SR;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,191,RZN142,147,YN140..DLX

 1
33264 - PIN, OR BALL, SHIFT INTER LOCK, NO.1
90361-10002

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=21.6,PIN

 1
90361-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=13.6,OD=9.5

 1
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

OD=9.52,STEEL

 1
33264 - PIN, OR BALL, SHIFT INTER LOCK, NO.1
90361-10002

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=21.6,PIN

 1
90361-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=13.6,OD=9.5

 1
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

OD=9.52,STEEL

 1
33264 - PIN, OR BALL, SHIFT INTER LOCK, NO.1
90361-10002

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=21.6,PIN

 1
90361-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=13.6,OD=9.5

 1
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

OD=9.52,STEEL

 1
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=11.1,OD=4.8

 2
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=11.1,OD=4.8

 2
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
90501-14123

RZN149..DLX..CBR..GEN;RZN149..MTM..(ARL,GCC);RZN144,148,154,16#,174,19#..(DCB,SCB,THDCB,THSCB,THXTR,XTR)..MTM

L=20.2

 1
90501-14132

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=31

 3
90501-14123

LN192;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DCB..DLX..DEFI..ARL;LN150,RZN194..(SADCB,XTR)..SR;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN152,167,RZN149..MTM..SR..(CBR,DEFI)..(GEN,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=20.2

 1
33275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
90501-14123

RZN149..DLX..CBR..GEN;RZN149..MTM..(ARL,GCC);RZN144,148,154,16#,174,19#..(DCB,SCB,THDCB,THSCB,THXTR,XTR)..MTM

L=20.2

 1
90501-14132

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=31

 3
90501-14123

LN192;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DCB..DLX..DEFI..ARL;LN150,RZN194..(SADCB,XTR)..SR;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN152,167,RZN149..MTM..SR..(CBR,DEFI)..(GEN,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=20.2

 1
33275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
90501-14123

RZN149..DLX..CBR..GEN;RZN149..MTM..(ARL,GCC);RZN144,148,154,16#,174,19#..(DCB,SCB,THDCB,THSCB,THXTR,XTR)..MTM

L=20.2

 1
90501-14132

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=31

 3
90501-14123

LN192;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DCB..DLX..DEFI..ARL;LN150,RZN194..(SADCB,XTR)..SR;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN152,167,RZN149..MTM..SR..(CBR,DEFI)..(GEN,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=20.2

 1
33275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
90501-14123

RZN149..DLX..CBR..GEN;RZN149..MTM..(ARL,GCC);RZN144,148,154,16#,174,19#..(DCB,SCB,THDCB,THSCB,THXTR,XTR)..MTM

L=20.2

 1
90501-14132

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=31

 3
90501-14123

LN192;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DCB..DLX..DEFI..ARL;LN150,RZN194..(SADCB,XTR)..SR;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN152,167,RZN149..MTM..SR..(CBR,DEFI)..(GEN,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=20.2

 1
33275B - BALL, SHAFT DETENT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 4
33275B - BALL, SHAFT DETENT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 4
33275B - BALL, SHAFT DETENT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 4
33275B - BALL, SHAFT DETENT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 4
33276 - SEAT, SHIFT DETENT BALL SPRING, NO.2
90341-12008

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33276A - SPRING, COMPRESSION, NO.2 (FOR SHIFT DETENT BALL)
90501-10061

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90501-14123

RZN144,148,149,154,16#,174,19#..MTM

 2
33276B - BALL, SHIFT DETENT, NO.2
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33280 - PIN ASSY, REVERSE RESTRICT
33280-35021

LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;RZN169..DLX..(ARL,SA);KZN165,LN145..SCB..DLX;LN192,RZN169..CBR,DEFI,DSL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;LN152,167,RZN169..(DCB,XTR)..MTM..SR..(DEFI,EFI)..(SA,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,168,174,YN140..DLX..(ARL,GCC,GEN,SA,TH)

RH

 1
33280-35072

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

LH

 1
33280 - PIN ASSY, REVERSE RESTRICT
33280-35021

LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;RZN169..DLX..(ARL,SA);KZN165,LN145..SCB..DLX;LN192,RZN169..CBR,DEFI,DSL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;LN152,167,RZN169..(DCB,XTR)..MTM..SR..(DEFI,EFI)..(SA,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,168,174,YN140..DLX..(ARL,GCC,GEN,SA,TH)

RH

 1
33280-35072

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

LH

 1
33283F - PIN, REVERSE RESTRICT
33280-35040

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33283G - PIN, SLOTTED SPRING (FOR REVERSE RESTRICT PIN)
90254-05001

LN192;LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;KZN165,LN145..SCB..DLX;LN152,167..MTM..DEFI..TH;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;KZN190,LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33521 - HOUSING, SHIFT LEVER
33521-35070

LN192;LN150..SR;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,191,RZN142,147,YN140..DLX

 1
33521-35070

LN147..DCB;LN147..SCB..IV3;LN145..LHD..IV3;LN140,141,145,146,152,19#,RZN142,147..(DCB,SCB,XTR)..(CBR,DEFI,DSL)..(ARL,GCC,GEN,SA)..CBU

 1
33521F - PIN OR BOLT (FOR SHIFT LEVER HOUSING)
90105-08079

LN145..DCB..IV3;RZN169..DCB..SA;LN152..DEFI..IV3;LN150,RZN194..SR;LN145,166..LHD..DLX;RZN147..LHD..SCB..GEN;LN167..DCB..DLX..DEFI..ARL;RZN149,169..MTM..DLX..(ARL,SA);LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN192,RZN144,149,154,169..CBR,DEFI,DSL;LN167,RZN147..(CBR,DSL,EFI)..(ARL,GCC,SA,TH);LN152,167,RZN147..(DCB,XTR)..MTM..(CBR,DEFI)..(GEN,TH);LN145,152,RZN154..(SCB,THXTR,XTR)..MTM..(DSL,EFI)..(ARL,SA,TH);KZN190,LN140,141,146,147,155,157,17#,191,RZN142,148,168,174,193,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90105-08079

LN147..DCB;LN147,167..SCB..IV3;LN167..DCB..DLX..ARL;LN145,152..RHD..(SCB,XTR)..(ARL,GEN)..CBU;LN141,146,166,17#,191,RZN142,147..(DCB,SCB,XTR)..(CBR,DEFI,DSL)..(ARL,GCC,GEN,MA)

 1
90105-08079

RZN148..CO;RZN144,149,154,168,19#..MTM;RZN148,169..(GCC,GEN,SA)..CBU

 1
Common parts
91611-60850
Linked diagrams
3303
3312

(9708- )RZN144,148,149,154,19#..MTM

Click highlighted areas on diagram

W56

diagram 33212A 33213A 33213B 33213B 33213G 33214G 33221 33221 33221B 33225 33225B 33231 33231 33231A 33231B 33231F 33241 33242 33243A 33244B 33244B 33245G 33251 33264 33264A 33265 33265 33265 33275 33275A 33275B 33276 33276 33276A 33276A 33276B 33276B 33280 33280 33280A 33280A 33283D 33283F 33283G 33521 33521F
Part # Description Qty Price
33212A - FORK, GEAR SHIFT, NO.1
33212-30050

RZN174,19#;RZN169..DCB..SA;RZN144,149,154,169..CBR;RZN154,169..MTM..DLX..(ARL,SA);RZN148,149,168..MTM..DLX..EFI..(ARL,GEN)

 1
33213A - PIN, SLOTTED SPRING(FOR SHIFT FORK SET)
90254-05001

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33213B - BOLT(FOR SHIFT FORK SET)
90105-06143

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
33213B - BOLT(FOR SHIFT FORK SET)
90105-06143

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 3
33213G - FORK, GEAR SHIFT, NO.2
33213-35033

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33214G - FORK, GEAR SHIFT, NO.3
33214-35040

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33221 - ARM, REVERSE SHIFT
33221-28010

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33221-22020

RZN144,148,149,154,16#,174,19#..MTM

 1
33221 - ARM, REVERSE SHIFT
33221-28010

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33221-22020

RZN144,148,149,154,16#,174,19#..MTM

 1
33221B - RING, E(FOR REVERSE SHIFT ARM)
96160-01000

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33225 - SHOE, SHIFT ARM
33225-22020

RZN144,148,149,154,16#,174,19#..MTM

 1
33225-35030

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33225B - RING, E(FOR SHIFT ARM SHOE)
96160-00600

RZN144,148,149,154,16#,174,19#..MTM

 1
96160-00800

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231 - HEAD, REVERSE SHIFT
33231-35070

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231-22040

RZN144,148,149,154,16#,174,19#..MTM

 1
33231 - HEAD, REVERSE SHIFT
33231-35070

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231-22040

RZN144,148,149,154,16#,174,19#..MTM

 1
33231A - SPRING, REVERSE SHIFT RESTRICT
90501-10052

RZN174,19#;RZN169..DCB..SA;RZN144,149,154,169..CBR;RZN154,169..MTM..DLX..(ARL,SA);RZN148,149,168..MTM..DLX..EFI..(ARL,GEN)

 1
33231B - BALL, REVERSE SHIFT RESTRICT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33231F - PLUG(FOR REVERSE SHIFT HEAD)
90341-10016

RZN174,19#;RZN169..DCB..SA;RZN144,149,154,169..CBR;RZN154,169..MTM..DLX..(ARL,SA);RZN148,149,168..MTM..DLX..EFI..(ARL,GEN)

 1
33241 - SHAFT, REVERSE SHIFT FORK
33244-35050

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33244-30050

RZN144,148,149,154,16#,174,19#..MTM

 1
33242 - SHAFT, GEAR SHIFT FORK, NO.1
33242-30070

RZN144,148,149,154,16#,174,19#..MTM

 1
33242-35022

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33243A - SHAFT, GEAR SHIFT FORK, NO.2
33243-30130

RZN144,148,149,154,16#,174,19#..MTM

 1
33243-35042

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12006

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33244B - RING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
90520-12006

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 2
33245G - SHAFT, GEAR SHIFT FORK, NO.4
33245-35080

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33251 - LEVER, SHIFT & SELECT
33251-30100

RZN148..CO;RZN148..GEN..CBU;RZN144,149,154,19#..MTM

 1
33251-35060

LN147..IV3;LN145..LHD..IV3;LN150,152..DLX..CBU;LN145..(GEN,SA)..CBU;LN145,147..(DCB,THDCB)..(ARL,TH);KDN145,150,155,LN140,141,146,155,191,RZN142,147

 1
33251-35060

LN192;LN150..SR;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,191,RZN142,147,YN140..DLX

 1
33264 - PIN, OR BALL, SHIFT INTER LOCK, NO.1
90361-10002

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=21.6,PIN

 1
90361-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=13.6,OD=9.5

 1
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

OD=9.52,STEEL

 1
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=11.1,OD=4.8

 2
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=11.1,OD=4.8

 2
33265 - PIN, SHIFT INTER LOCK, NO.2
90250-05020

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=11.1,OD=4.8

 2
33275 - SEAT, SHIFT DETENT BALL SPRING, NO.1
90341-12008

LN167..DEFI..TH;LN152..DEFI..IV3;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DSL;KZN165,LN191..(DCB,SCB)..(ARL,GEN,SA);KZN165,LN152,192..(THDCB,THSCB,XTR)..MTM..SR..(DEFI,TDE);KZN190,LN141,146,147,157,166,172,YN140..DLX..(ARL,GCC,SA,TH)

OD=18,TYPE B:REFER TO ILLUSTRATION

 4
33275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
90501-14123

RZN149..DLX..CBR..GEN;RZN149..MTM..(ARL,GCC);RZN144,148,154,16#,174,19#..(DCB,SCB,THDCB,THSCB,THXTR,XTR)..MTM

L=20.2

 1
90501-14132

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=31

 3
90501-14123

LN192;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DCB..DLX..DEFI..ARL;LN150,RZN194..(SADCB,XTR)..SR;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN152,167,RZN149..MTM..SR..(CBR,DEFI)..(GEN,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

L=20.2

 1
33275B - BALL, SHAFT DETENT
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 4
33276 - SEAT, SHIFT DETENT BALL SPRING, NO.2
90341-12008

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33276 - SEAT, SHIFT DETENT BALL SPRING, NO.2
90341-12008

LN150..SR;LN167,192..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN167..DLX..DEFI..ARL;LN152,167,192..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33276A - SPRING, COMPRESSION, NO.2 (FOR SHIFT DETENT BALL)
90501-10061

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90501-14123

RZN144,148,149,154,16#,174,19#..MTM

 2
33276A - SPRING, COMPRESSION, NO.2 (FOR SHIFT DETENT BALL)
90501-10061

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90501-14123

RZN144,148,149,154,16#,174,19#..MTM

 2
33276B - BALL, SHIFT DETENT, NO.2
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33276B - BALL, SHIFT DETENT, NO.2
90360-10003

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33280 - PIN ASSY, REVERSE RESTRICT
33280-35021

LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;RZN169..DLX..(ARL,SA);KZN165,LN145..SCB..DLX;LN192,RZN169..CBR,DEFI,DSL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;LN152,167,RZN169..(DCB,XTR)..MTM..SR..(DEFI,EFI)..(SA,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,168,174,YN140..DLX..(ARL,GCC,GEN,SA,TH)

RH

 1
33280-35072

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

LH

 1
33280 - PIN ASSY, REVERSE RESTRICT
33280-35021

LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;RZN169..DLX..(ARL,SA);KZN165,LN145..SCB..DLX;LN192,RZN169..CBR,DEFI,DSL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;LN152,167,RZN169..(DCB,XTR)..MTM..SR..(DEFI,EFI)..(SA,TH);LN140,141,146,147,155,157,166,17#,191,RZN142,147,168,174,YN140..DLX..(ARL,GCC,GEN,SA,TH)

RH

 1
33280-35072

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

LH

 1
33283F - PIN, REVERSE RESTRICT
33280-35040

LN192;LN150..SR;LN167..DSL;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152,167..MTM..DEFI..TH;LN167..DCB..DLX..DEFI..ARL;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33283G - PIN, SLOTTED SPRING (FOR REVERSE RESTRICT PIN)
90254-05001

LN192;LN145..DCB..GEN;LN152..DEFI..IV3;LN152,167..MTM..DSL;LN145..LHD..DLX..TH;KZN165..SR..(ARL,SA);KZN165,LN150..XTR..SR;KZN165,LN145..SCB..DLX;LN152,167..MTM..DEFI..TH;LN167..(SCB,THDCB,THSCB)..DLX..DEFI;KZN165,LN167..DCB..DLX..(DEFI,TDE)..ARL..CBU;KZN190,LN140,141,146,147,155,157,166,17#,191,RZN142,147,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
33521 - HOUSING, SHIFT LEVER
33521-35070

LN192;LN150..SR;LN145..DCB..GEN;LN152..DEFI..IV3;LN145..LHD..DLX..TH;LN152..MTM..DEFI..TH;LN145,152..(SCB,THXTR,XTR)..MTM..DSL;LN140,141,146,147,155,157,191,RZN142,147,YN140..DLX

 1
33521-35070

LN147..DCB;LN147..SCB..IV3;LN145..LHD..IV3;LN140,141,145,146,152,19#,RZN142,147..(DCB,SCB,XTR)..(CBR,DEFI,DSL)..(ARL,GCC,GEN,SA)..CBU

 1
33521F - PIN OR BOLT (FOR SHIFT LEVER HOUSING)
90105-08079

LN145..DCB..IV3;RZN169..DCB..SA;LN152..DEFI..IV3;LN150,RZN194..SR;LN145,166..LHD..DLX;RZN147..LHD..SCB..GEN;LN167..DCB..DLX..DEFI..ARL;RZN149,169..MTM..DLX..(ARL,SA);LN167..(SCB,THDCB,THSCB)..DLX..DEFI;LN192,RZN144,149,154,169..CBR,DEFI,DSL;LN167,RZN147..(CBR,DSL,EFI)..(ARL,GCC,SA,TH);LN152,167,RZN147..(DCB,XTR)..MTM..(CBR,DEFI)..(GEN,TH);LN145,152,RZN154..(SCB,THXTR,XTR)..MTM..(DSL,EFI)..(ARL,SA,TH);KZN190,LN140,141,146,147,155,157,17#,191,RZN142,148,168,174,193,YN140..DLX..(ARL,GCC,GEN,SA,TH)

 1
90105-08079

LN147..DCB;LN147,167..SCB..IV3;LN167..DCB..DLX..ARL;LN145,152..RHD..(SCB,XTR)..(ARL,GEN)..CBU;LN141,146,166,17#,191,RZN142,147..(DCB,SCB,XTR)..(CBR,DEFI,DSL)..(ARL,GCC,GEN,MA)

 1
90105-08079

RZN148..CO;RZN144,149,154,168,19#..MTM;RZN148,169..(GCC,GEN,SA)..CBU

 1
