GUN135L-BGFXHG (2015)

Toyota Hilux

Production Nov 2015 - Oct 2020
Engine 2GDFTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )LHD

Click highlighted areas on diagram

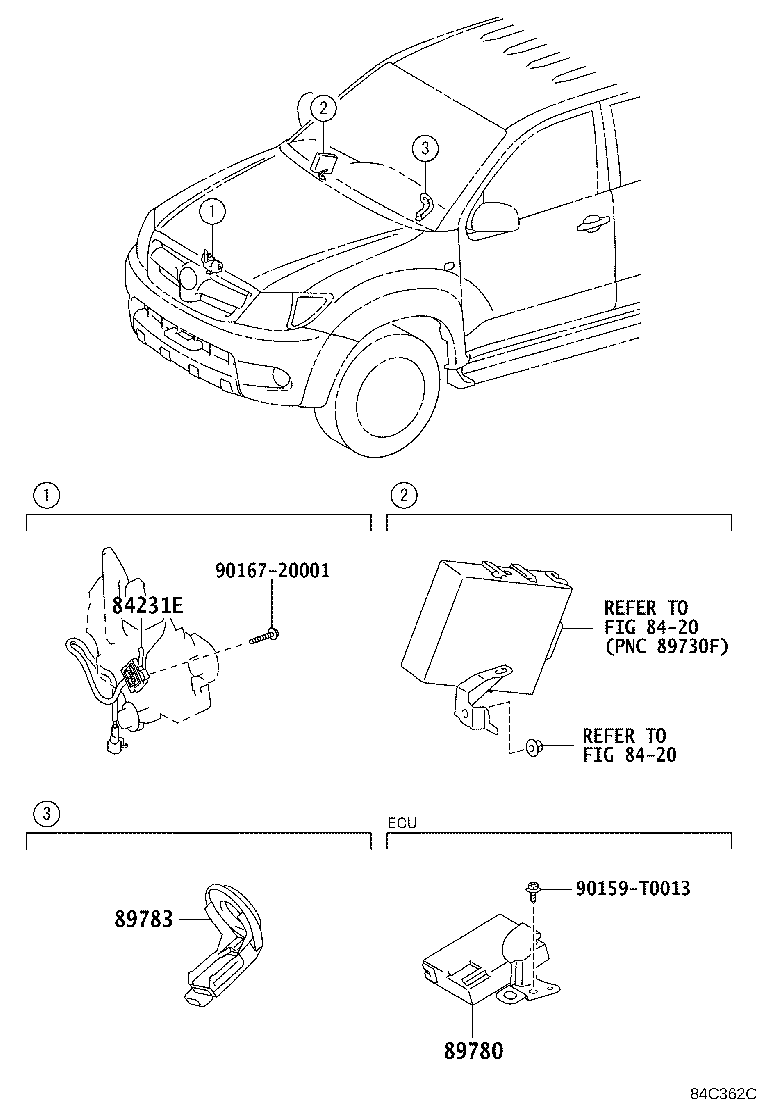

diagram 8420 8420 84231E 89780 89783 90159T0013 9016720001
Part # Description Qty Price
Common parts
90159-T0013
90167-20001
Linked diagrams
8420

(1505- )

Click highlighted areas on diagram

diagram 81850Z 89040 89732 89780 89782 89784 90119T0134 90119T0285
Part # Description Qty Price
81850Z - LAMP ASSY, THEFT WARNING INDICATOR
81850-0K040

TGN136..ASC;KUN126..ADC..5FC..X;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT;KUN125,135,TGN126..(ADC,ASC)..X

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&WIRELESS DOOR LOCK-WITH

1
81850-0K040

GUN135,TGN136..ASC;GUN125..(L,X)..BZAGT;GUN135,TGN136..ADC..(L,X)..BZAGT;GUN126,TGN126..(ADC,ASC)..(5F,6FC)..X

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH

1
81850-0K040

GUN135,TGN136..ASC;GUN125..(L,X)..BZAGT;GUN135,TGN136..ADC..(L,X)..BZAGT;GUN126,KUN125,126,135,TGN126..(ADC,ASC)..X..LA

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89780 - COMPUTER ASSY, TRANSPONDER KEY
89780-06130

TGN136..ASC,TSC;GUN125..X..BZAGT;KUN126..ADC..5FC..X;KUN122..RHD..TDC..L;GUN135..(L,X)..BZAGT;TGN136..ADC..X..BZAGT;KUN122,135..X..(GEN,LA);GUN125,KUN126,TGN121..L..(BZAGT,GEN);KUN125,TGN126..(ADC,ASC,TDC,TSC)..MTM..(L,X)..(GEN,LA)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&WIRELESS DOOR LOCK-WITH

1
89780-06130

GUN125..S..GEN;KUN125..S..(LA,SA);KUN126..RHD..5FC..M..GEN;GUN126..M..(BZAGT,LA,SA,TH);KUN126..(H,M,S)..(LA,PKN,SA);GUN125..LHD..(M,S)..(BZAGT,LA,SA);TGN136..(ADC,SDC,SSC,TDC,TXT)..(GEN,LA,SA,TH);GGN125,GUN122,126..(L,S,X)..(ARL,BZAGT,GEN,LA);GGN125,GUN122,135,TGN120..RHD..(L,M,X)..(MA,SA);KUN125,TGN136..(ADC,SDC,TSC)..M..(BZAGT,GEN,SA);GUN125,136..RHD..(MSC,SDC,SSC,TDC,TSC,TXT)..(S,X);KUN126,TGN121,126..RHD..(5F,6F,6FC)..(L,M,S,X)..(ARL,GEN);GUN135..(ADC,SDC,SSC,SXT,TDC,TXT)..(M,S,X)..(BZAGT,LA,SA,TH);GUN125,KUN125..(ADC,ASC,MDC,TDC,TSC)..(M,X)..HDCR..(GEN,IDN,LA,MA);GGN120,135,GUN123,KUN13#,LAN125,TGN128,138..(L,M,S)..(ARL,BZAGT,GEN,LA,SA);GUN122,136,TGN121,126..(ADC,SDC,SSC,SXT,TDC,TXT)..(M,S)..(BZAGT,GEN,LA,SA,TH)

1
89780-06130

TGN126..GCC;TGN136..ASC,TSC;KUN122..RHD..TDC..L;KUN126..5FC..S..GEN;KUN125..(L,S,X)..GEN;KUN122..(M,S,X)..GEN;GUN122,125..MTM..M..GCC;GUN125,TGN121..6FC..(L,M);GUN135..(L,X)..(BZAGT,GEN);TGN126..5F..(L,X)..(GEN,LA);GUN125,TGN121..L..(BZAGT,GEN);GUN125..(ASC,TSC)..(BZAGT,GCC);KUN125,TGN121..TSC..(L,X)..(GCC,LA);KUN125..(ADC,ASC,TDC,TXT)..(M,X)..DCR;KUN126,135,TGN120..(L,X)..(GCC,GEN,LA);KUN122,TGN136..(ADC,TXT)..(L,X)..(BZAGT,GEN);KUN126,TGN121..LHD..(5F,5FC,6F)..(M,S,X)..(GCC,GEN)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89780-06130

TGN136..GEN,SA,TH;KUN125..(SDC,TSC)..M;KUN126..RHD..5FC..M..GEN;GUN125..RHD..(ARL,SA,TH);KUN126..RHD..6F..(M,S)..GEN;GUN126,KUN125..S..(ARL,BZAGT,LA,SA);GUN125,TGN136..(M,S)..(BZAGT,GEN,LA);GGN125,GUN135,TGN120..(L,M,X)..(MA,SA);GUN136,KUN126..(M,S)..(BZAGT,LA,SA,TH);GGN125,GUN122,136,TGN121..RHD..(S,X)..(ARL,SA);GUN126,KUN125..M..(HDCR,IART)..(BZAGT,IDN,LA,SA,TH);GGN120,135,GUN122,123,135,KUN13#,LAN125,TGN121,126,128,138..(M,S)..(ARL,BZAGT,GEN,LA,SA,TH)

1
89780-06130

TGN136..ASC;KUN126..L..GEN;KUN122..RHD..S;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT;KUN125,126,135..6F..(L,X)..(GEN,LA);KUN126,TGN126..(ADC,ASC)..(5F,5FC)..X

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89780-06111

TGN136..ASC;KUN126..L..GEN;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT;KUN126,TGN126..(ADC,ASC)..(5F,5FC)..X;KUN125,135..(ADC,ASC,TDC,TSC)..(L,X)..(GEN,LA)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&WIRELESS DOOR LOCK-WITH

1
89780-06111

GUN125..TSC..M;GUN136..TDC..S;TGN136..GEN,SA,TH;GUN126..6F..S..GEN;TGN136..LHD..(M,S);KUN125..(SDC,TSC)..M;GUN125..(M,S)..(LA,SA);GUN122..TSC..X..DCR..GEN;KUN126..RHD..5FC..M..GEN;KUN126..RHD..6F..(M,S)..GEN;GUN126..RHD..M..(GEN,PKN,SA,TH);GUN13#..(MDC,TDC)..(L,M)..(LA,MA);GUN126..LHD..M..HDCR..(BZAGT,LA,SA);GUN135..(ADC,SDC,SSC,TDC)..S..(LA,SA);GUN122,KUN126..(H,M,S)..(LA,PKN,SA,TH);GUN136..(ADC,SDC,SSC,SXT,TSC,TXT)..(M,S);GGN125,GUN122,TGN121..RHD..(S,X)..(ARL,SA);GUN122,125..LHD..(TDC,TSC)..(M,S)..HDCR..GEN;GUN125..(ADC,TDC,TSC,TXT)..(M,S,X)..(ARL,BZAGT,TH,VN);GUN126,KUN125..(L,S)..(DCR,HDCR)..(ARL,BZAGT,LA,PKN,SA);GUN135..(ADC,SXT,TDC,TSC,TXT)..(M,S,X)..(ARL,BZAGT,SA,TH);GGN125,GUN125,135,KUN125,TGN120..(5F,5FC,6FC)..(M,X)..(IDN,SA,VN);GGN120,135,GUN123,126,KUN13#,LAN125,TGN121,126,128,138..(M,S)..(DCR,DEFI,HTWC,HTWCF,IART)..(ARL,BZAGT,GEN,LA,SA,TH)

1
89780-06111

GUN125..ASC..LA;GUN136..TDC..LA;GUN125..(M,S)..SA;GUN126..TDC..6F..X;GUN122..TSC..X..GEN;KUN125..(SDC,TSC)..M;KUN126..RHD..5FC..M..GEN;GUN136..6FC..M..(BZAGT,SA);KUN126..RHD..6F..(M,S)..GEN;GUN126..LHD..M..(BZAGT,LA,SA);GUN125..LHD..TDC..(M,S,X)..GEN;GUN125..(MDC,TDC)..(M,X)..(IDN,MA);GUN135..(ADC,MDC,TDC)..(L,X)..(LA,MA);GUN122,135..MTM..S..HDCR..(GEN,LA,SA);GUN125,TGN136..(ADC,TSC)..M..(BZAGT,GEN);GUN126..(ASC,TDC)..6F..(S,X)..(BZAGT,GEN);GUN136,TGN126..RHD..(L,S)..(ARL,GEN)..CBU;GGN125,GUN122,TGN121..RHD..(S,X)..(ARL,SA);GUN126,KUN125..(L,S)..(ARL,BZAGT,LA,PKN,SA);GUN136..(ADC,SDC,SSC,SXT,TSC,TXT)..6F..(M,S);GUN122,KUN126,TGN121..(H,M,S)..(LA,PKN,SA,TH);TGN136..(ADC,SDC,SSC,TDC,TXT)..(GEN,LA,SA,TH);GUN135..(ADC,TDC,TSC,TXT)..(M,S,X)..(ARL,BZAGT,TH);GUN125..(ADC,MSC,TDC,TSC,TXT)..(M,S,X)..(ARL,BZAGT,LA,MA,TH,VN);GUN135,TGN126..(ADC,SDC,SSC,TDC)..(5F,6FC)..(M,S)..(BZAGT,GEN,LA,SA,VN);GGN120,135,GUN123,KUN13#,LAN125,TGN128,138..(L,M,S)..(ARL,BZAGT,GEN,LA,SA);GGN125,GUN126,KUN125,TGN120..RHD..(PDC,SDC,SSC,SXT,TDC,TXT)..(M,X)..(HDCR,HTWC)..(GEN,IDN,PKN,SA,TH)

1
89780-06111

TGN126..GCC;KUN125..TSC..LA;GUN125..LHD..L..GEN;KUN126..5FC..S..GEN;KUN122..RHD..TDC..L;KUN125..(L,S,X)..GEN;KUN122..(M,S,X)..GEN;GUN122,125..MTM..M..GCC;GUN125..RHD..TDC..M..GEN;GUN125..LHD..(TSC,TXT)..S;GUN122,125..RHD..(L,S,X)..GEN;GUN126..6FC..(L,S)..(GCC,GEN);GUN135,TGN136..ADC..(L,X)..BZAGT;GUN122,126..LHD..TDC..(5F,6FC)..X;GGN125,KUN135,TGN120..LHD..(L,M,X);KUN125..(ADC,ASC,TDC,TXT)..(M,X)..DCR;GUN126,KUN122..(ADC,TXT)..(L,X)..(GEN,LA);GUN126,TGN121..LHD..MTM..(M,S,X)..(GCC,GEN);KUN126,TGN126..(5F,5FC,6F)..(L,X)..(GEN,LA);GUN125,126,TGN121..LHD..6FC..(L,M)..(GCC,GEN);GUN135,TGN121,136..(ASC,TSC)..(L,X)..(BZAGT,GCC,LA);GUN122,KUN126,TGN121..LHD..(L,M,S)..(DCR,HTWC)..GEN;GUN125..LHD..(ADC,ASC,TSC,TXT)..(L,M,X)..(BZAGT,GCC,GEN)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89780-06111

GUN136..M..TH;KUN126..H..PKN;KUN126..(ADC,SDC,SXT,TDC)..M..(LA,SA);GUN122,126..(5F,6FC)..M..(DCR,IART)..(BZAGT,TH);GUN126,TGN126,136..(ADC,SDC,TDC,TXT)..M..(LA,SA,TH);GGN125,135,GUN125,135,KUN125,136,TGN128,138..(6F,6FC)..M..(BZAGT,LA,SA,TH,VN)

WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)

1
89780-06111

TGN136..ASC;TGN126..(ADC,ASC)..X;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH

1
89780-06111

TGN136..ASC;TGN126..(ADC,ASC)..X;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89780-06112

GUN125..LHD..L..GEN;GUN126..ADC..6FC..X;GUN135..(ASC,TSC)..CBU;TGN126..(L,X)..(GCC,GEN,LA);GUN122,125..RHD..MTM..(L,X)..GEN;GUN125,TGN120,136..(5F,6FC)..(L,X)..(BZAGT,GCC);GUN125,TGN121..(ADC,ASC,TSC)..(L,X)..(BZAGT,GCC);GUN122,135,TGN121..LHD..(ADC,TDC)..(L,X)..(BZAGT,GEN)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH

1
89780-06112

TGN126..GCC;GUN135..L..BZAGT;GUN125..6F..M..GCC;GUN125..LHD..L..GEN;GUN125..TXT..S..GEN;GUN135..(ASC,TSC)..CBU;TGN126..(L,X)..(GEN,LA);GUN125..RHD..TDC..M..GEN;GUN126..6FC..S..(GCC,GEN);TGN121..(M,S,X)..(GCC,GEN);GUN122,125..RHD..(L,S,X)..GEN;GUN126..LHD..6FC..M..(GCC,GEN);GUN122,TGN121..LHD..(L,M,S)..GEN;GUN122,126..LHD..TDC..(5F,6FC)..X;GUN126..LHD..6F..(M,S)..(GCC,GEN);GUN126,TGN121..(ADC,TSC)..(L,X)..(GCC,LA);GGN125,GUN125,TGN120,136..(5F,6FC)..(L,M,X)..(BZAGT,GCC);GUN125..LHD..(ADC,ASC,TSC,TXT)..(L,M,X)..(BZAGT,GCC,GEN)

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89782 - COIL, TRANSPONDER KEY
89782-0K030

TGN136..ASC;KUN126..ADC..5FC..X;TGN136..ADC..X..BZAGT;GUN125,135..(L,X)..BZAGT;KUN125,135,TGN126..(ADC,ASC)..X

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&WIRELESS DOOR LOCK-WITH

1
89782-0K040

GUN135,TGN136..ASC;GUN125..(L,X)..BZAGT;GUN135,TGN136..ADC..(L,X)..BZAGT;GUN126,KUN125,126,135,TGN126..(ADC,ASC)..X..LA

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)

1
89782-0K030

GUN135,TGN136..ASC;GUN125..(L,X)..BZAGT;GUN135,TGN136..ADC..(L,X)..BZAGT;GUN126,TGN126..(ADC,ASC)..(5F,6FC)..X

ANTI-THEFT SYSTEM-WITH(IMMOBILIZER)&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH

1
Common parts
90119-T0134
90119-T0285

(2006- )ARL,BZAG,GCC,GEN,IDN,KEN,LA,MA,MMR,PH,PKN,SA,TH,TWN,VN

Click highlighted areas on diagram

diagram 81850Z 89040 89732 89780 89782 89784 90119T0134 90119T0285
Part # Description Qty Price
Common parts
90119-T0134
90119-T0285
