YN135L-GKMDS (1989)

Toyota Hilux/4runner (4wd)

Production Apr 1989 - Aug 1991
Engine 4Y
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 4(8904- )RN106..STD..CBR ; (8904- )KZN205,LN13#,RN13#,VZN130,YN13#

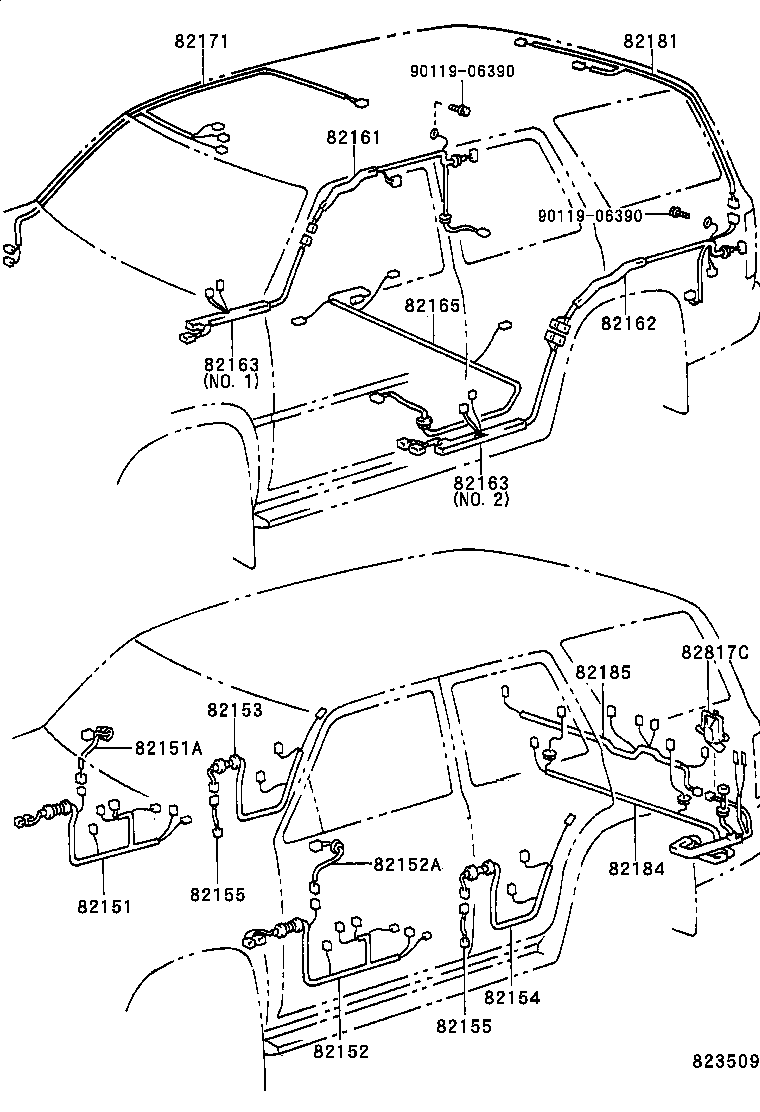

Click highlighted areas on diagram

ROOF,FLOOR,FRAME & DOOR WIRE

diagram 82151 82151A 82152 82152A 82153 82154 82155 82155 82161 82162 82163 82163 82165 82171 82181 82184 82185 82817C 9011906390 9011906390
Part # Description Qty Price
82151 - WIRE, FRONT DOOR, RH
82151-89121

LN135,RN135,YN135..LHD

1
82151A - WIRE, FRONT DOOR, NO.2, RH
82151-89118

VZN130..4D;LN135,RN135,YN135..LHD

1
82152 - WIRE, FRONT DOOR, LH
82152-89114

LN135,YN135..LHD

POWER PACKAGE

1
82152A - WIRE, FRONT DOOR, NO.2, LH
82151-89118

VZN130..4D;LN135,RN135,YN135..LHD

1
82153 - WIRE, REAR DOOR, NO.1
82153-89101

YN135..LHD

POWER PACKAGE

1
82154 - WIRE, REAR DOOR, NO.2
82154-89101

VZN130..4D;LN135,RN135,YN135..LHD

1
82154-89101

LN135,YN135..LHD

POWER PACKAGE

1
82161 - WIRE, FLOOR
82161-89109

LN13#,RN13#,YN13#

1
82161-89111

LN13#,RN13#,VZN130,YN135

1
82162 - WIRE, FLOOR, NO.2
82162-89118

LN13#,RN13#,YN13#..4D

1
82162-89120

LN13#,RN13#,VZN130,YN135..4D

1
82163 - WIRE, FLOOR, NO.3
82163-89105

LN135,RN135,YN135..LHD

POWER PACKAGE OR SSR LIMITED OR W(POWER WINDOW)

1
82163-89115

LN135,YN135..LHD

POWER PACKAGE

1
82163-89106

LN135,RN135,YN135

NO.2

1
82163-89113

LN135,RN135,YN135

NO.2

1
82163-89111

LN13#,RN13#,VZN130,YN135

NO.1

1
82163-89103

LN13#,RN13#,YN13#

NO.1

1
82163-89112

VZN130..4D;LN135,RN135,YN135..LHD

POWER PACKAGE OR W(POWER WINDOW)

1
82163-89115

VZN130..4D;LN135,RN135,YN135..LHD

POWER PACKAGE OR W(INTERMITTENT REAR WIPER)

1
82163-89107

LN135,RN135,YN135

W(REAR WIPER)

1
82163-89114

LN135,RN135,YN135

W(REAR WIPER)

1
82163-89109

LN135,RN135,YN135..LHD

POWER PACKAGE OR SSR LIMITED OR W(INTERMITTENT REAR WIPER & POWER WINDOW)

1
82163 - WIRE, FLOOR, NO.3
82163-89105

LN135,RN135,YN135..LHD

POWER PACKAGE OR SSR LIMITED OR W(POWER WINDOW)

1
82163-89115

LN135,YN135..LHD

POWER PACKAGE

1
82163-89106

LN135,RN135,YN135

NO.2

1
82163-89113

LN135,RN135,YN135

NO.2

1
82163-89111

LN13#,RN13#,VZN130,YN135

NO.1

1
82163-89103

LN13#,RN13#,YN13#

NO.1

1
82163-89112

VZN130..4D;LN135,RN135,YN135..LHD

POWER PACKAGE OR W(POWER WINDOW)

1
82163-89115

VZN130..4D;LN135,RN135,YN135..LHD

POWER PACKAGE OR W(INTERMITTENT REAR WIPER)

1
82163-89107

LN135,RN135,YN135

W(REAR WIPER)

1
82163-89114

LN135,RN135,YN135

W(REAR WIPER)

1
82163-89109

LN135,RN135,YN135..LHD

POWER PACKAGE OR SSR LIMITED OR W(INTERMITTENT REAR WIPER & POWER WINDOW)

1
82165 - WIRE, FRAME, NO.2
82165-89116

LN135,RN135,YN135

1
82171 - WIRE, ROOF, NO.1
82171-89128

LN135,RN135,YN135..LHD

W(SUN ROOF)

1
82171-89126

LN13#,RN13#,VZN130,YN13#..4D

W(FRONT SPOT LAMP)

1
82171-89135

LN135,RN135,YN135..LHD

W(SUN ROOF & FRONT SPOT LAMP)

1
82171-89127

LN135,RN135,YN135..LHD

W(SUN ROOF & FRONT SPOT LAMP)

1
82171-89129

LN13#,RN13#,VZN130,YN13#..4D

1
82171-89136

LN135,YN135..LHD

W(SUN ROOF)

1
82181 - WIRE, LUGGAGE ROOM, NO.1
82181-89102

LN135,RN135,YN135

1
82181-89101

LN135,RN135,YN135

W(REAR WINDOW WIPER)

1
82181-89104

LN135,RN135,YN135

1
82181-89103

LN135,RN135,YN135

W(REAR WINDOW WIPER)

1
82184 - WIRE, BACK DOOR, NO.1
82184-89118

LN135,RN135,YN135

W(*RWD)

1
82184-89113

LN135,RN135,YN135

W(*RWD)

1
82184-89112

LN135,RN135,YN135

1
82184-89109

LN135,RN135,YN135

W(*RWD)

1
82184-89108

LN135,RN135,YN135

1
82184-89117

LN135,RN135,YN135

1
82185 - WIRE, BACK DOOR, NO.2
82185-89101

LN13#,RN13#,VZN130,YN13#

1
Common parts
90119-06390
