LN135L-GKMDS (1989)

Toyota Hilux/4runner (4wd)

Production Apr 1989 - Nov 1995
Engine 3L
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

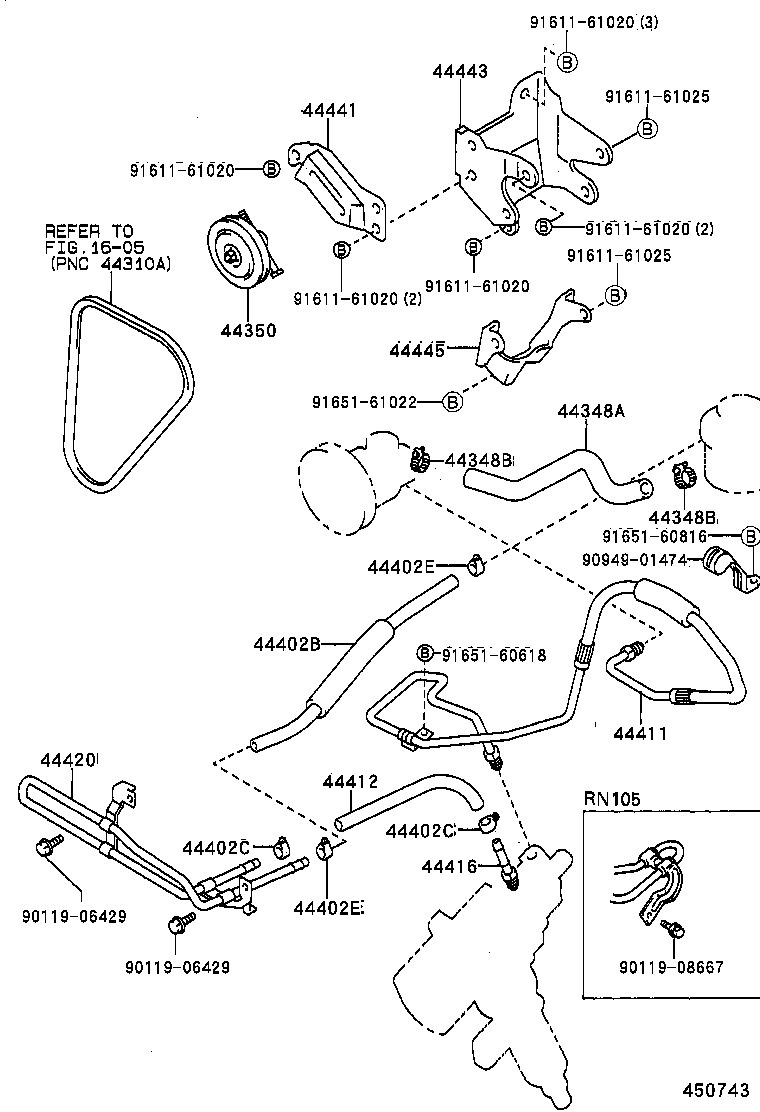

(8808-9909)RN10#,13#..LHD

Click highlighted areas on diagram

diagram 44348A 44348B 44348B 44350 44402B 44402C 44402C 44402E 44402E 44411 44412 44416 44420 44441 44443 44445 9011906429 9011906429 9011908667 9094901474 9161161020 9161161020 9161161020 9161161020 9161161020 9161161025 9161161025 9165160618 9165160816 9165161022
Part # Description Qty Price
44348A - HOSE, OIL RESERVOIR TO PUMP, NO.1
44348-35110

LN10#,111,13#..LHD

1
44348-35100

RN10#,13#..LHD

1
44348B - CLAMP(FOR OIL RESERVOIR TO PUMP HOSE)
90460-26001

LN10#,111,13#,RN10#,110,13#

2
44348B - CLAMP(FOR OIL RESERVOIR TO PUMP HOSE)
90460-26001

LN10#,111,13#,RN10#,110,13#

2
44350 - PULLEY ASSY, POWER STEERING IDLE
44350-28011

YN106,13#

1
44350-35010

RN10#,110,13#;LN106,111,13#..LHD

1
44402B - HOSE, POWER STEERING OIL COOLER OUTLET
90447-18039

RN10#,13#..LHD

1
90447-18025

YN106,135..LHD

1
44402C - CLAMP, POWER STEERING OIL COOLER INLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402C - CLAMP, POWER STEERING OIL COOLER INLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402E - CLAMP, POWER STEERING OIL COOLER OUTLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402E - CLAMP, POWER STEERING OIL COOLER OUTLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44411 - HOSE, PRESSURE FEED
44411-35290

RN106,13#..LHD

1
44411-35260

LN106,111,135..LHD

1
44412 - HOSE, RETURN
44412-35100

LN107,111,13#..LHD

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35020

LN107,111,13#,RN10#,13#,YN106,135..LHD

1
44420 - COOLER ASSY, OIL
44420-35040

RN105,135,YN106,135..LHD

1
44441 - BRACKET, PUMP, FRONT
44441-20010

RN10#,110,13#

1
44441-35040

LN10#,111,13#..LHD

1
44443 - BRACKET, PUMP
44443-35011

LN10#,111,13#..LHD

1
44443-28021

YN106,13#

1
44443-35020

RN10#,110,13#

1
44445 - BRACKET, PUMP, LOWER
44445-35010

RN10#,110,13#

1
Common parts
90119-06429
90119-08667
90949-01474
91611-61020
91611-61025
91651-60618
91651-60816
91651-61022

(8808-0106)LN10#,111,13#..LHD

Click highlighted areas on diagram

diagram 1605 44318 44319 44348A 44348B 44348B 44350 44410 44411 44412 44413B 44413C 44413C 44413D 44413D 44416 44441 44443 9010110062 9010110089 9010110462 9010510042 9011908667 9011908667 9011908667 9020110287 9020110287 9020110287 9161160814
Part # Description Qty Price
44318 - SPACER, VANE PUMP DRIVE PULLEY
44318-35010

LN106,111,13#..GEN

1
44318-28012

YN106,13#

1
44319 - PULLEY, VANE PUMP DRIVE
44319-35030

LN10#,111,13#..LHD

1
44319-28013

YN106,13#

1
44348A - HOSE, OIL RESERVOIR TO PUMP, NO.1
44348-35110

LN10#,111,13#..LHD

1
44348-35100

RN10#,13#..LHD

1
44348B - CLAMP(FOR OIL RESERVOIR TO PUMP HOSE)
90460-26001

LN10#,111,13#,RN10#,110,13#

2
44348B - CLAMP(FOR OIL RESERVOIR TO PUMP HOSE)
90460-26001

LN10#,111,13#,RN10#,110,13#

2
44350 - PULLEY ASSY, POWER STEERING IDLE
44350-28011

YN106,13#

1
44350-35010

RN10#,110,13#;LN106,111,13#..LHD

1
44410 - TUBE ASSY, PRESSURE FEED
44410-35210

LN107,111,13#..LHD

1
44411 - HOSE, PRESSURE FEED
44411-35290

RN106,13#..LHD

1
44411-35260

LN106,111,135..LHD

1
44412 - HOSE, RETURN
44412-35100

LN107,111,13#..LHD

1
44413B - HOSE(FOR RESERVOIR TANK INLET)
90447-18040

LN10#,111,13#..LHD

1
44413C - CLAMP(FOR RETURN TUBE OUTLET HOSE)
90460-01001

YN106,135..RHD;LN106,111,13#,VZN130,YN130

2
90460-01001

YN106..RHD;LN10#,111,13#

2
44413C - CLAMP(FOR RETURN TUBE OUTLET HOSE)
90460-01001

YN106,135..RHD;LN106,111,13#,VZN130,YN130

2
90460-01001

YN106..RHD;LN10#,111,13#

2
44413D - CLAMP(FOR RESERVOIR TANK INLET HOSE)
90460-01001

YN106..RHD;LN10#,111,13#

2
90460-01001

YN106,135..RHD;LN106,111,13#,VZN130,YN130

2
44413D - CLAMP(FOR RESERVOIR TANK INLET HOSE)
90460-01001

YN106..RHD;LN10#,111,13#

2
90460-01001

YN106,135..RHD;LN106,111,13#,VZN130,YN130

2
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35020

LN107,111,13#,RN10#,13#,YN106,135..LHD

1
44441 - BRACKET, PUMP, FRONT
44441-20010

RN10#,110,13#

1
44441-35040

LN10#,111,13#..LHD

1
44443 - BRACKET, PUMP
44443-35011

LN10#,111,13#..LHD

1
44443-28021

YN106,13#

1
44443-35020

RN10#,110,13#

1
Common parts
90101-10062
90101-10089
90101-10462
90105-10042
90119-08667
90201-10287
91611-60814
Linked diagrams
1605

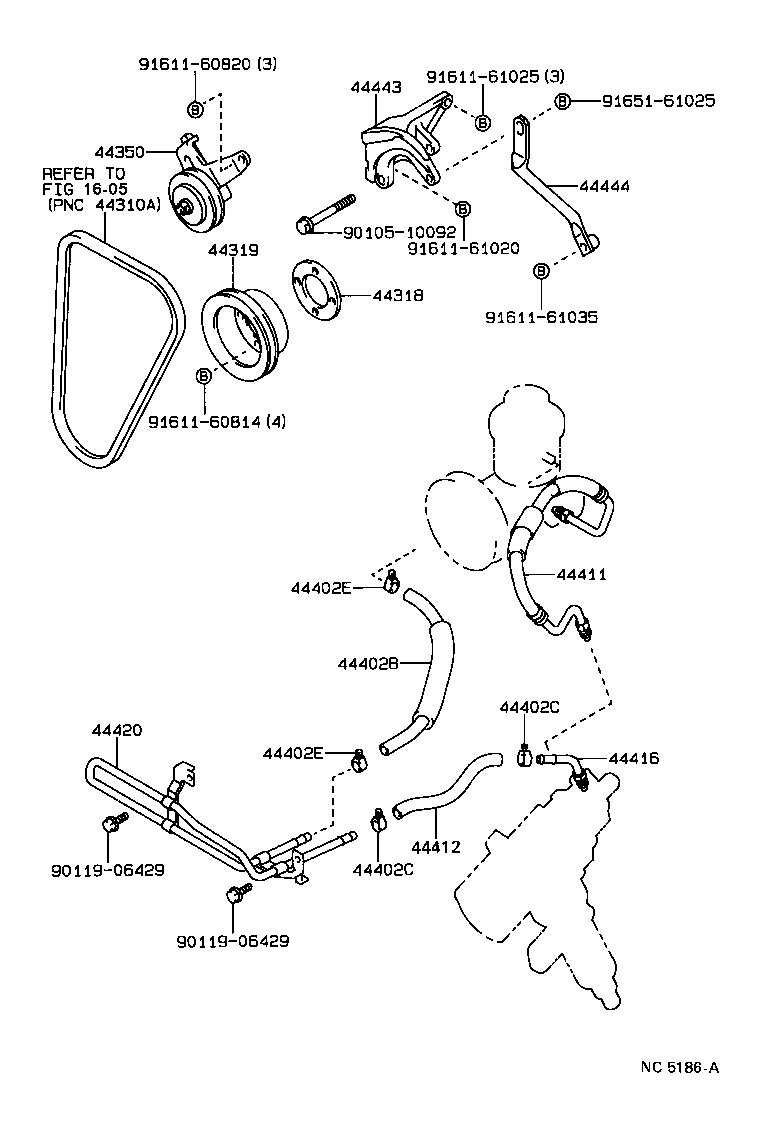

(8808-9708)YN106,135..LHD

Click highlighted areas on diagram

diagram 1605 44318 44319 44350 44402B 44402C 44402C 44402E 44402E 44411 44412 44416 44420 44443 44444 9010510092 9011906429 9011906429 9161160814 9161160820 9161161020 9161161025 9161161035 9165161025
Part # Description Qty Price
44318 - SPACER, VANE PUMP DRIVE PULLEY
44318-35010

LN106,111,13#..GEN

1
44318-28012

YN106,13#

1
44319 - PULLEY, VANE PUMP DRIVE
44319-35030

LN10#,111,13#..LHD

1
44319-28013

YN106,13#

1
44350 - PULLEY ASSY, POWER STEERING IDLE
44350-28011

YN106,13#

1
44350-35010

RN10#,110,13#;LN106,111,13#..LHD

1
44402B - HOSE, POWER STEERING OIL COOLER OUTLET
90447-18039

RN10#,13#..LHD

1
90447-18025

YN106,135..LHD

1
44402C - CLAMP, POWER STEERING OIL COOLER INLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402C - CLAMP, POWER STEERING OIL COOLER INLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402E - CLAMP, POWER STEERING OIL COOLER OUTLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44402E - CLAMP, POWER STEERING OIL COOLER OUTLET HOSE
90460-01001

RN10#,110,13#;YN106,135..LHD

2
44411 - HOSE, PRESSURE FEED
44411-35290

RN106,13#..LHD

1
44411-35260

LN106,111,135..LHD

1
44412 - HOSE, RETURN
44412-35100

LN107,111,13#..LHD

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-35020

LN107,111,13#,RN10#,13#,YN106,135..LHD

1
44420 - COOLER ASSY, OIL
44420-35040

RN105,135,YN106,135..LHD

1
44443 - BRACKET, PUMP
44443-35011

LN10#,111,13#..LHD

1
44443-28021

YN106,13#

1
44443-35020

RN10#,110,13#

1
44444 - STAY, PUMP, REAR
44444-27010

YN106,13#

1
Common parts
90105-10092
90119-06429
91611-60814
91611-60820
91611-61020
91611-61025
91611-61035
91651-61025
Linked diagrams
1605
