LN106R-TRMRS (1988)

Toyota Hilux/4runner (4wd)

Production Aug 1988 - Sep 1999
Engine 3L
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8908-9008)LN111,130,RN110,130..SR5 ; (9008-9511)VZN130..5F ; (9008-0105)LN107,111,

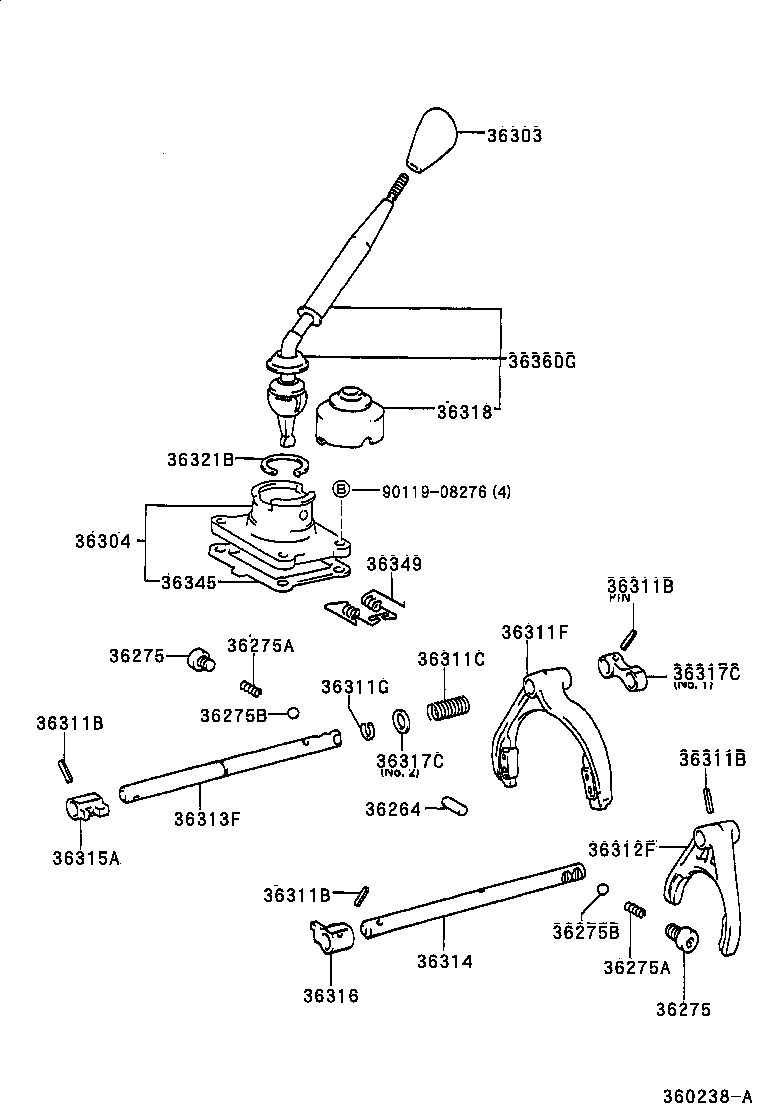

Click highlighted areas on diagram

diagram 33548A 36275 36275A 36275B 36303 36304 36311B 36311B 36311B 36311C 36311F 36311G 36312F 36314 36316 36318 36321B 36345 36360G 36410J 8401 8401 9011908276 9011910070 9015940180 9046106423 9151160825
Part # Description Qty Price
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=16.5

2
36275B - BALL, SHIFT DETENT
90360-08009

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

OD=7.94,STEEL

2
36303 - KNOB SUB-ASSY, SHIFT LEVER
36303-3506006

LN106,111,RN105,YN106..DLX,STD

BROWN,TRIM4#

1
36303-3506003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3506004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#,8#

1
36303-35100

LN106,111,RN105,YN106..(DLX,STD)..(ARL,GEN)

1
36303-3511003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#

1
36303-3511004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3511003

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

GRAY,TRIM1#

1
36303-3511006

LN111..GEN;LN106,RN105,YN106

BROWN,TRIM4#

1
36303-3511004

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

BLUE,TRIM8#

1
36303-35100

RN105..V;LN106,111,13#,RN106,13#,YN106..(DLX,STD)..GEN

1
36303-35100

LN106,111,13#,RN13#,YN106..GEN

1
36303-35110R9

LN111..IV3;LN111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM BLUE,TRIM8#

1
36303-35110S4

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM GRAY,TRIM1#

1
36304 - RETAINER SUB-ASSY, TRANSFER CONTROL SHIFT LEVER
36304-35031

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36304-35030

LN111..GEN;LN106,RN105,YN106

1
36304-35032

LN111..IV3;LN107,RN106..GEN;LN106,111,RN105,YN106..DLX,STD

1
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311F - FORK, TRANSFER GEAR SHIFT, NO.1
36311-35010

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36312F - FORK, TRANSFER GEAR SHIFT, NO.2
36312-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36314 - SHAFT, TRANSFER HIGH AND LOW SHIFT FORK
36314-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36318 - BOOT, TRANSFER FRONT DRIVE SHIFT
33555-20060

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36321B - RING, HOLE SNAP (FOR TRANSFER FRONT DRIVE SHIFT LEVER)
90521-49003

LN10#,111,13#,RN10#,110,13#,VZN130,YN106,135..5F

1
36345 - GASKET, TRANSFER CONTROL SHIFT LEVER RETAINER
36345-35020

LN111..GEN;LN106,RN105,YN106

1
36345-35021

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36360G - LEVER ASSY, TRANSFER HIGH & LOW SHIFT
36360-35111

LN111..IV3;LN106,RN105,YN106..RHD

1
36360-35110

LN111..ARL..IV3;LN106,RN105,YN106..RHD

1
Common parts
90119-08276
90119-10070
90159-40180
90461-06423
91511-60825
Linked diagrams
8401

(8808-8908)SR5 ; (8808-9008)LN135,YN135 ; (8904-9511)VZN130..4D..5F ; (8908-9008)LN

Click highlighted areas on diagram

diagram 36264 36275 36275 36275A 36275A 36275B 36275B 36303 36304 36311B 36311B 36311B 36311B 36311C 36311F 36311G 36312F 36313F 36314 36315A 36316 36317C 36317C 36318 36321B 36345 36349 36360G 9011908276
Part # Description Qty Price
36264 - PIN OR ROLLER, SHIFT INTER-LOCK
90250-06005

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=30.8,OD=6

1
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

2
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=16.5

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=16.5

2
36275B - BALL, SHIFT DETENT
90360-08009

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

OD=7.94,STEEL

2
36275B - BALL, SHIFT DETENT
90360-08009

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

OD=7.94,STEEL

2
36303 - KNOB SUB-ASSY, SHIFT LEVER
36303-3506006

LN106,111,RN105,YN106..DLX,STD

BROWN,TRIM4#

1
36303-3506003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3506004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#,8#

1
36303-35100

LN106,111,RN105,YN106..(DLX,STD)..(ARL,GEN)

1
36303-3511003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#

1
36303-3511004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3511003

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

GRAY,TRIM1#

1
36303-3511006

LN111..GEN;LN106,RN105,YN106

BROWN,TRIM4#

1
36303-3511004

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

BLUE,TRIM8#

1
36303-35100

RN105..V;LN106,111,13#,RN106,13#,YN106..(DLX,STD)..GEN

1
36303-35100

LN106,111,13#,RN13#,YN106..GEN

1
36303-35110R9

LN111..IV3;LN111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM BLUE,TRIM8#

1
36303-35110S4

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM GRAY,TRIM1#

1
36304 - RETAINER SUB-ASSY, TRANSFER CONTROL SHIFT LEVER
36304-35031

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36304-35030

LN111..GEN;LN106,RN105,YN106

1
36304-35032

LN111..IV3;LN107,RN106..GEN;LN106,111,RN105,YN106..DLX,STD

1
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311F - FORK, TRANSFER GEAR SHIFT, NO.1
36311-35010

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36312F - FORK, TRANSFER GEAR SHIFT, NO.2
36312-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36313F - SHAFT, TRANSFER FRONT DRIVE SHIFT FORK
36313-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36314 - SHAFT, TRANSFER HIGH AND LOW SHIFT FORK
36314-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36318 - BOOT, TRANSFER FRONT DRIVE SHIFT
33555-20060

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36321B - RING, HOLE SNAP (FOR TRANSFER FRONT DRIVE SHIFT LEVER)
90521-49003

LN10#,111,13#,RN10#,110,13#,VZN130,YN106,135..5F

1
36345 - GASKET, TRANSFER CONTROL SHIFT LEVER RETAINER
36345-35020

LN111..GEN;LN106,RN105,YN106

1
36345-35021

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36349 - SPRING, TRANSFER SELECT RETURN
36349-35030

LN111..GEN;LN106,RN105,YN106

1
36349-35031

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36360G - LEVER ASSY, TRANSFER HIGH & LOW SHIFT
36360-35111

LN111..IV3;LN106,RN105,YN106..RHD

1
36360-35110

LN111..ARL..IV3;LN106,RN105,YN106..RHD

1
Common parts
90119-08276

(8808-0105)LN111..GEN ; (8808-0105)LN106,RN10#,YN106 ; (9308-0105)LN111..ARL..IV3 ;

Click highlighted areas on diagram

diagram 36264 36275 36275 36275A 36275A 36275B 36275B 36303 36304 36311B 36311B 36311F 36312F 36313F 36314 36318 36321B 36345 36349 36360G 9161160830
Part # Description Qty Price
36264 - PIN OR ROLLER, SHIFT INTER-LOCK
90250-06005

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=30.8,OD=6

1
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

2
36275 - PLUG, SHIFT DETENT BALL SPRING
90341-10064

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=16.5

2
36275A - SPRING, COMPRESSION (FOR SHIFT DETENT BALL)
90501-13001

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

L=16.5

2
36275B - BALL, SHIFT DETENT
90360-08009

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

OD=7.94,STEEL

2
36275B - BALL, SHIFT DETENT
90360-08009

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

OD=7.94,STEEL

2
36303 - KNOB SUB-ASSY, SHIFT LEVER
36303-3506006

LN106,111,RN105,YN106..DLX,STD

BROWN,TRIM4#

1
36303-3506003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3506004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#,8#

1
36303-35100

LN106,111,RN105,YN106..(DLX,STD)..(ARL,GEN)

1
36303-3511003

LN111..GEN;LN106,RN105,YN106

GRAY,TRIM1#

1
36303-3508001

LN106,RN105,YN106..STD

BLACK,TRIM1#,4#

1
36303-3511004

LN111..GEN;LN106,RN105,YN106

BLUE,TRIM8#

1
36303-3511003

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

GRAY,TRIM1#

1
36303-3511006

LN111..GEN;LN106,RN105,YN106

BROWN,TRIM4#

1
36303-3511004

VZN130..5F;RN106,135..GEN,V;LN106,111,13#,RN105,130,YN106..DLX,STD

BLUE,TRIM8#

1
36303-35100

RN105..V;LN106,111,13#,RN106,13#,YN106..(DLX,STD)..GEN

1
36303-35100

LN106,111,13#,RN13#,YN106..GEN

1
36303-35110R9

LN111..IV3;LN111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM BLUE,TRIM8#

1
36303-35110S4

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,13#,RN105,13#,VZN130,YN106..5F

MEDIUM GRAY,TRIM1#

1
36304 - RETAINER SUB-ASSY, TRANSFER CONTROL SHIFT LEVER
36304-35031

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36304-35030

LN111..GEN;LN106,RN105,YN106

1
36304-35032

LN111..IV3;LN107,RN106..GEN;LN106,111,RN105,YN106..DLX,STD

1
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311B - PIN, SLOTTED SPRING (FOR TRANSFER SHIFT FORK)
90254-05001

LN111..IV3;LN107,111,RN106..GEN..CBU;LN106,RN105,VZN130,YN106..(4D,T1,TW1)..5F

L=22

2
36311F - FORK, TRANSFER GEAR SHIFT, NO.1
36311-35010

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36312F - FORK, TRANSFER GEAR SHIFT, NO.2
36312-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36313F - SHAFT, TRANSFER FRONT DRIVE SHIFT FORK
36313-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36314 - SHAFT, TRANSFER HIGH AND LOW SHIFT FORK
36314-35020

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36318 - BOOT, TRANSFER FRONT DRIVE SHIFT
33555-20060

LN111..IV3;LN106,RN105,YN106;LN111,RN106..GEN..CBU

1
36321B - RING, HOLE SNAP (FOR TRANSFER FRONT DRIVE SHIFT LEVER)
90521-49003

LN10#,111,13#,RN10#,110,13#,VZN130,YN106,135..5F

1
36345 - GASKET, TRANSFER CONTROL SHIFT LEVER RETAINER
36345-35020

LN111..GEN;LN106,RN105,YN106

1
36345-35021

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36349 - SPRING, TRANSFER SELECT RETURN
36349-35030

LN111..GEN;LN106,RN105,YN106

1
36349-35031

LN111..IV3;LN106,RN105,YN106;LN107,111,RN106..GEN..CBU

1
36360G - LEVER ASSY, TRANSFER HIGH & LOW SHIFT
36360-35111

LN111..IV3;LN106,RN105,YN106..RHD

1
36360-35110

LN111..ARL..IV3;LN106,RN105,YN106..RHD

1
Common parts
91611-60830
