GSU45L-BRANKC (2009)

Toyota Highlander (China)

Production May 2009 - May 2012
Engine 2GRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0905- )2GRFE

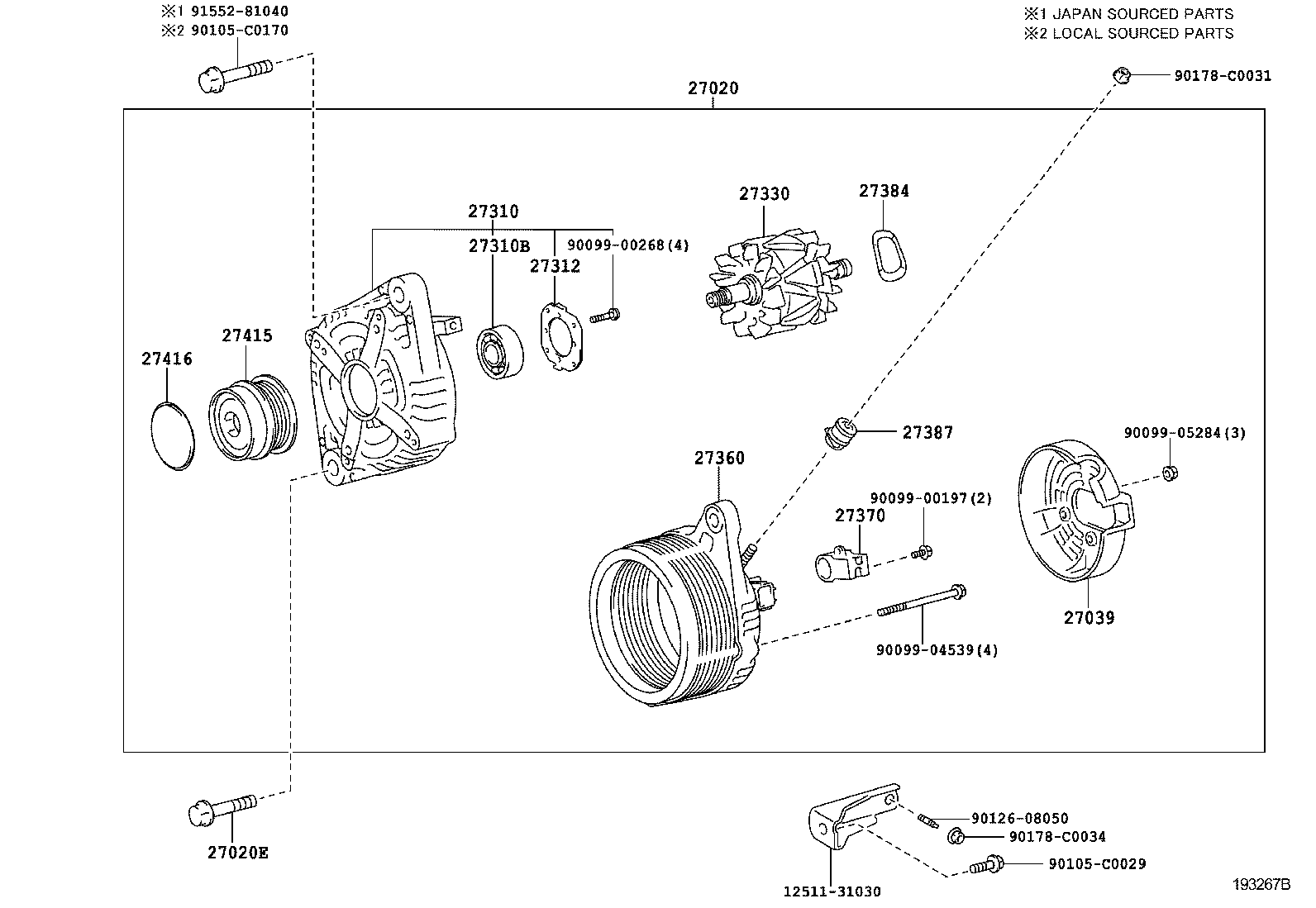

Click highlighted areas on diagram

12V 150A

diagram 1251131030 27020 27020E 27039 27310 27310B 27312 27330 27360 27370 27384 27387 27415 27416 9009900197 9009900268 9009904539 9009905284 90105C0029 90105C0170 9012608050 90178C0031 90178C0034 9155281040
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-0P041

2GRFE..GSU45

12V 150A

1
27020E - BOLT(FOR ALTERNATOR)
90105-C0098

2GRFE..GSU45

1
27039 - COVER, ALTERNATOR REAR END
27039-0T030

1ARFE,2GRFE..ASU40,GSU45

1
27039-0P070

1ARFE,2GRFE..ASU40,GSU45

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-0P040

2GRFE..GSU45

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90068-10033

1ARFE,2GRFE..ASU40,GSU45

1
27312 - PLATE, RETAINER
27312-72100

1ARFE,2GRFE..ASU40,GSU45

1
27330 - ROTOR ASSY, ALTERNATOR
27330-0P180

1ARFE,2GRFE..ASU40,GSU45

1
27360 - COIL ASSY, ALTERNATOR
27360-0P040

2GRFE..GSU45

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-0T030

1ARFE,2GRFE..ASU40,GSU45

1
27384 - WASHER
27384-50030

1ARFE,2GRFE..ASU40,GSU45

1
27387 - INSULATOR, TERMINAL
27387-0T030

1ARFE,2GRFE..ASU40,GSU45

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-0W130

2GRFE..GSU45

1
27416 - CAP, ALTERNATOR PULLEY
27416-0W050

1ARFE,2GRFE..ASU40,GSU45

1
Common parts
12511-31030
90099-00197
90099-00268
90099-04539
90099-05284
90105-C0029
90105-C0170
90126-08050
90178-C0031
90178-C0034
91552-81040
