ASU55L-BRTGTC (2015)

Toyota Highlander (China)

Production Mar 2015 - Mar 2018
Engine 8ARFTS
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

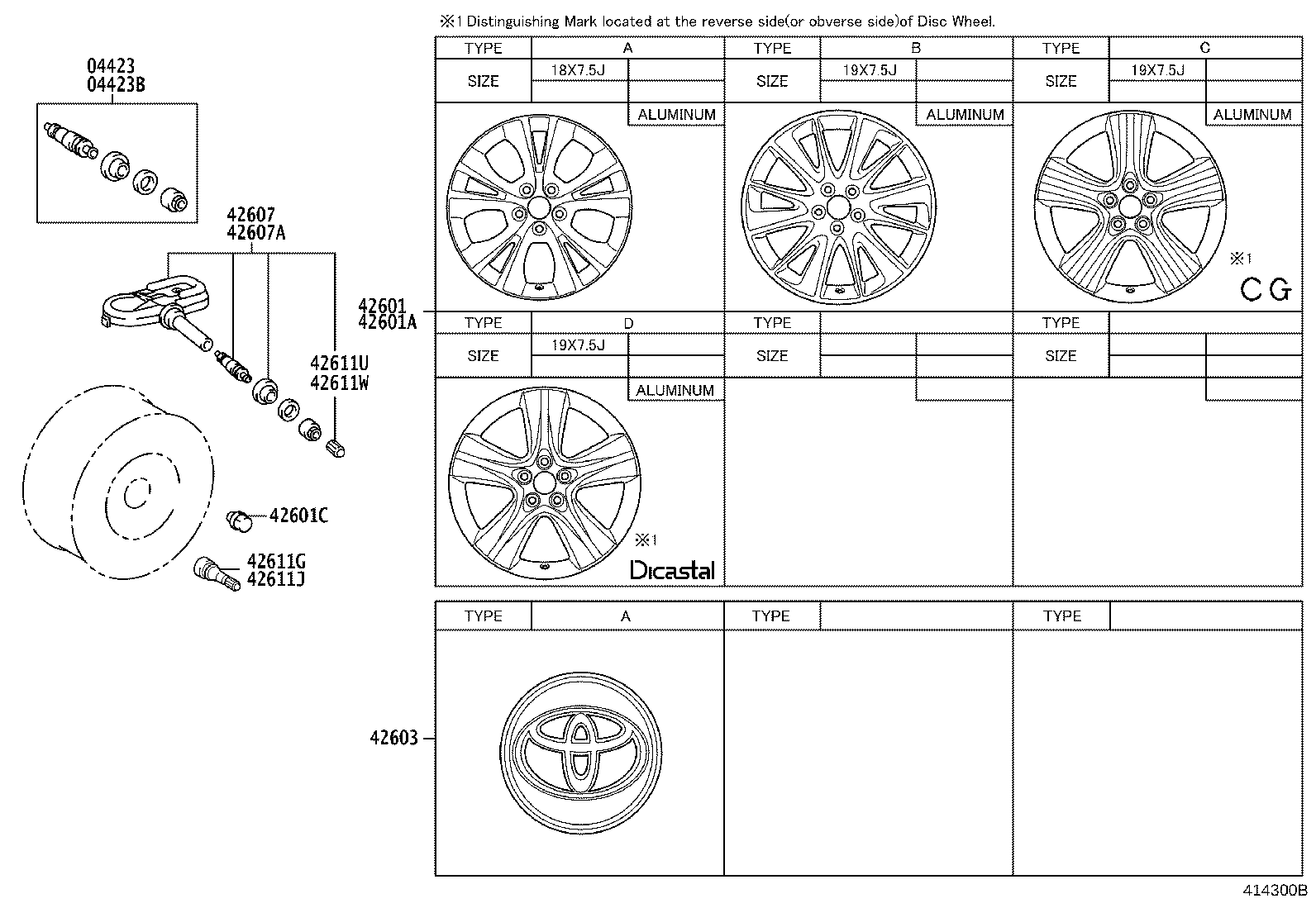

ILLUST NO. 1 OF 2(1503- )

Click highlighted areas on diagram

diagram 04423 04423B 42601 42601A 42601C 42603 42607 42607A 42611G 42611J 42611U 42611W
Part # Description Qty Price
42601 - WHEEL, DISC
42611-0E320

ASU5#..LIMD,SPO

19X7.5J, #,TYPE C:REFER ILLUST.

4
42611-0E310

ASU5#..D

18X7.5J, #,TYPE A:REFER ILLUST.

4
42601A - WHEEL, DISC (FOR SPARE)
42611-0E320

ASU5#..LIMD,SPO

19X7.5J, #,TYPE C:REFER ILLUST.

1
42611-0E310

ASU5#..D

18X7.5J, #,TYPE A:REFER ILLUST.

1
42601C - NUT, HUB (FOR AXLE)
90942-C1001

ASU5#

20
42603 - ORNAMENT SUB-ASSY, WHEEL HUB
42603-02320

ASU5#

*ALU,TYPE A:REFER ILLUST.

4
42611G - VALVE (FOR TUBELESS TIRE)
90942-05009

ASU5#

4
42611J - VALVE (FOR TUBELESS TIRE SPARE)
90942-05009

ASU5#

1

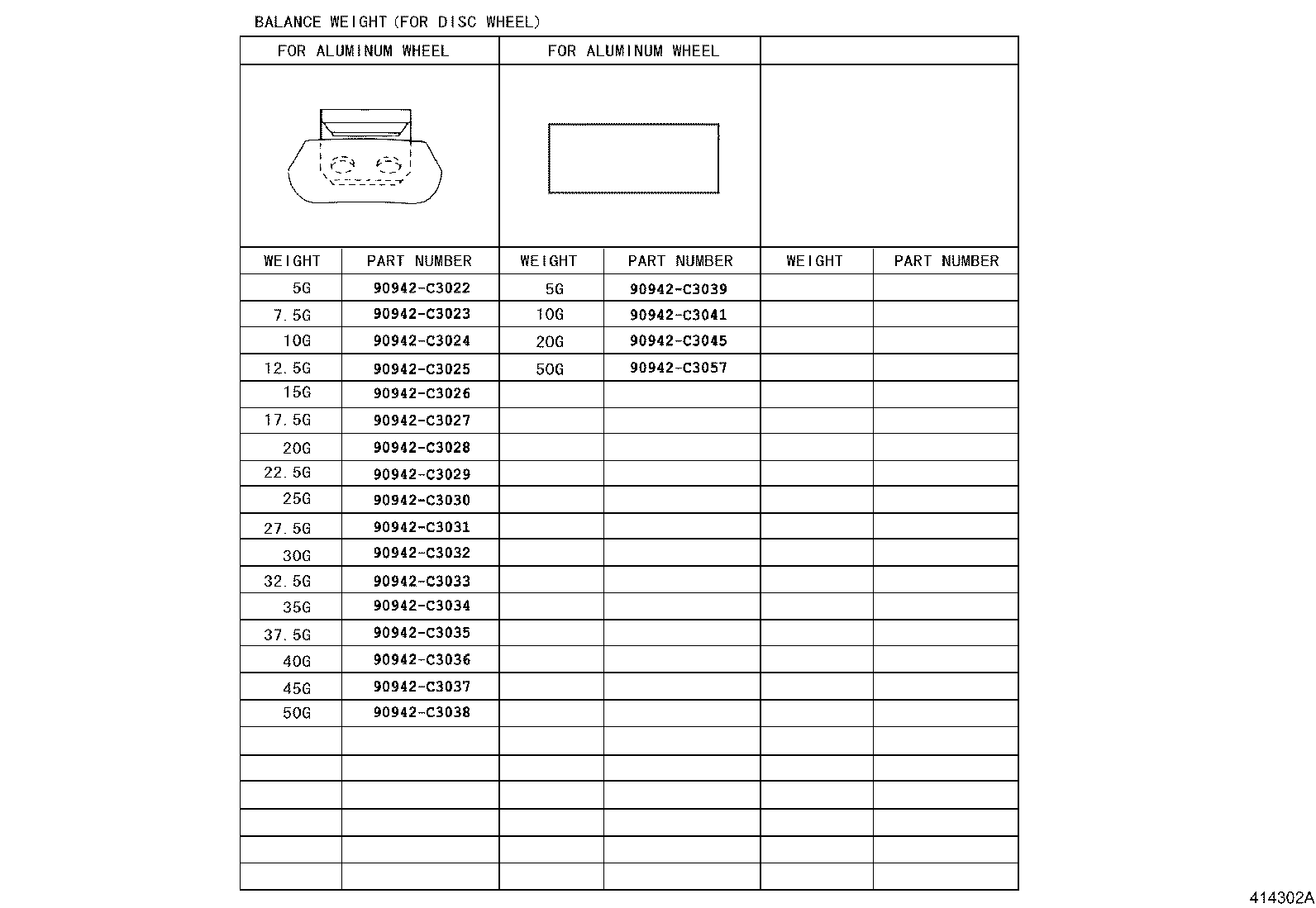

ILLUST NO. 2 OF 2(1503- )

Click highlighted areas on diagram

diagram 90942C3022 90942C3023 90942C3024 90942C3025 90942C3026 90942C3027 90942C3028 90942C3029 90942C3030 90942C3031 90942C3032 90942C3033 90942C3034 90942C3035 90942C3036 90942C3037 90942C3038 90942C3039 90942C3041 90942C3045 90942C3057
Part # Description Qty Price
Common parts
90942-C3022
90942-C3023
90942-C3024
90942-C3025
90942-C3026
90942-C3027
90942-C3028
90942-C3029
90942-C3030
90942-C3031
90942-C3032
90942-C3033
90942-C3034
90942-C3035
90942-C3036
90942-C3037
90942-C3038
90942-C3039
90942-C3041
90942-C3045
90942-C3057
