GSU45R-BRAGKQ (2007)

Toyota Highlander/Kluger

Production May 2007 - Jul 2010
Engine 2GRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0705- )

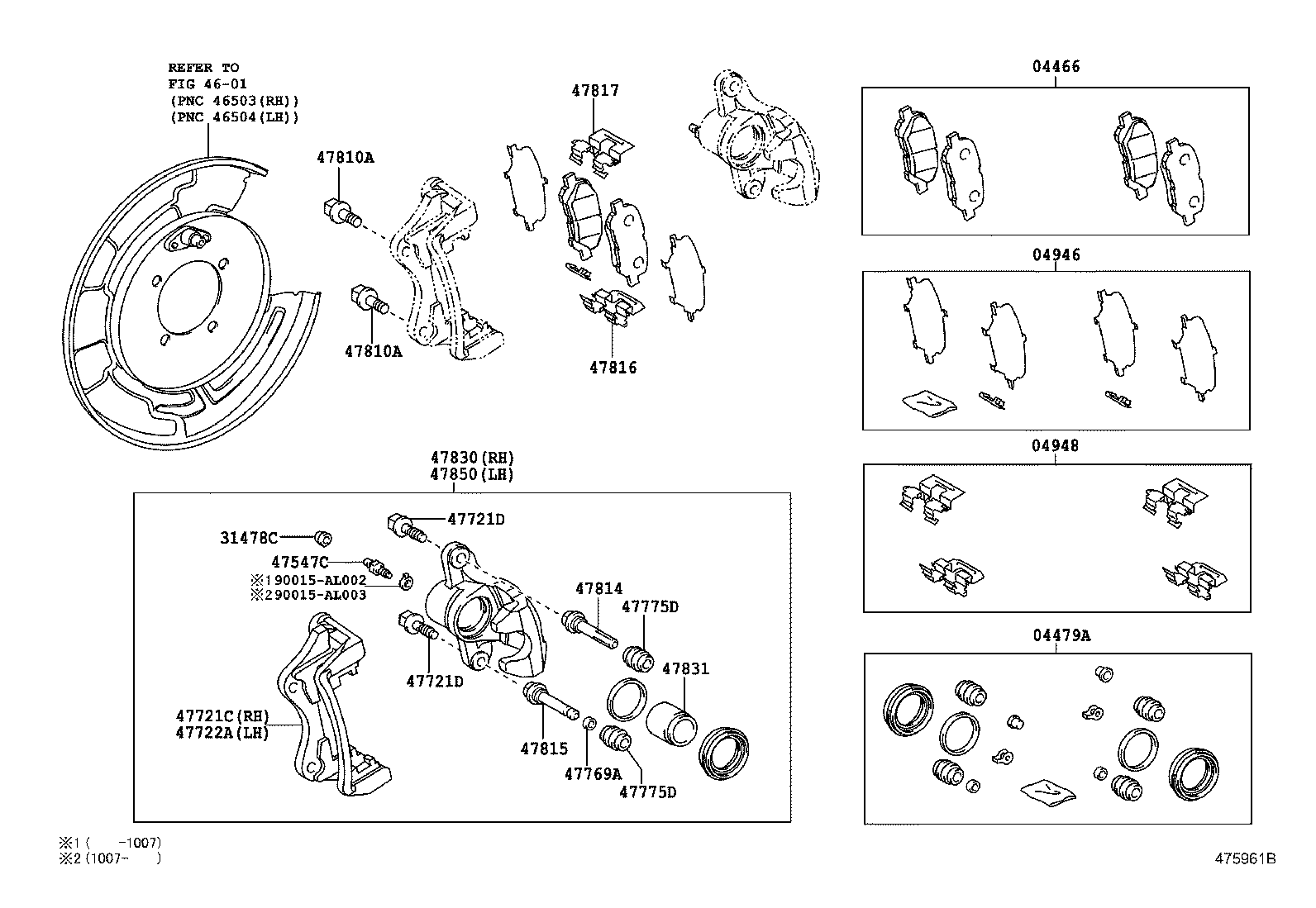

Click highlighted areas on diagram

diagram 04466 04479A 04946 04948 31478C 4601 47547C 47721C 47721D 47721D 47722A 47769A 47775D 47775D 47810A 47810A 47814 47815 47816 47817 47830 47831 47850 90015AL002 90015AL003
Part # Description Qty Price
04466 - PAD KIT, DISC BRAKE, REAR
04466-48120

GSU4#

MARK AK PA561

1
04479A - CYLINDER KIT, DISC BRAKE, REAR
04479-48120

GSU4#..ARL

1
04946 - SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
04946-48090

GSU4#..ARL

1
04948 - FITTING KIT, DISC BRAKE, REAR
04948-48040

GSU4#..ARL

1
31478C - CAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
31478-30010

GSU4#

2
47547C - PLUG, BLEEDER(FOR REAR DISC BRAKE)
47547-27040

GSU4#..ARL

2
47721C - MOUNTING, REAR DISC BRAKE CYLINDER, RH
47821-48090

GSU4#..ARL

1
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-08346

GSU4#..ARL

*8-1.00PX21.5-10.5

4
47721D - BOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-08346

GSU4#..ARL

*8-1.00PX21.5-10.5

4
47722A - MOUNTING, REAR DISC BRAKE CYLINDER, LH
47821-48090

GSU4#..ARL

1
47769A - BUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
47769-33020

GSU4#..ARL

2
47775D - BOOT, BUSH DUST(FOR REAR DISC BRAKE)
47875-48090

GSU4#..ARL

4
47775D - BOOT, BUSH DUST(FOR REAR DISC BRAKE)
47875-48090

GSU4#..ARL

4
47810A - BOLT, HEXAGON(FOR REAR CALIPER)
90105-12174

GSU4#

4
47810A - BOLT, HEXAGON(FOR REAR CALIPER)
90105-12174

GSU4#

4
47814 - PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
47814-48090

GSU4#..ARL

2
47815 - PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
47815-48090

GSU4#..ARL

2
47816 - PLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
47816-48090

GSU4#..ARL

2
47817 - PLATE, PAD SUPPORT. NO.2(FOR REAR DISC BRAKE)
47817-48090

GSU4#..ARL

2
47830 - CYLINDER ASSY, DISC BRAKE, REAR RH
47830-48090

GSU4#..ARL

1
47831 - PISTON, REAR DISC BRAKE
47831-48090

GSU4#..ARL

2
47850 - CYLINDER ASSY, DISC BRAKE, REAR LH
47850-48090

GSU4#..ARL

1
Common parts
90015-AL002
90015-AL003
Linked diagrams
4601
