YH61LB-QRW (1986)

Toyota Hiace Van,Commuter

Production Aug 1986 - Aug 1987
Engine 3Y
Transmission 5H MTM
Displacement 2500cc
Power 168 HP (125 kW)

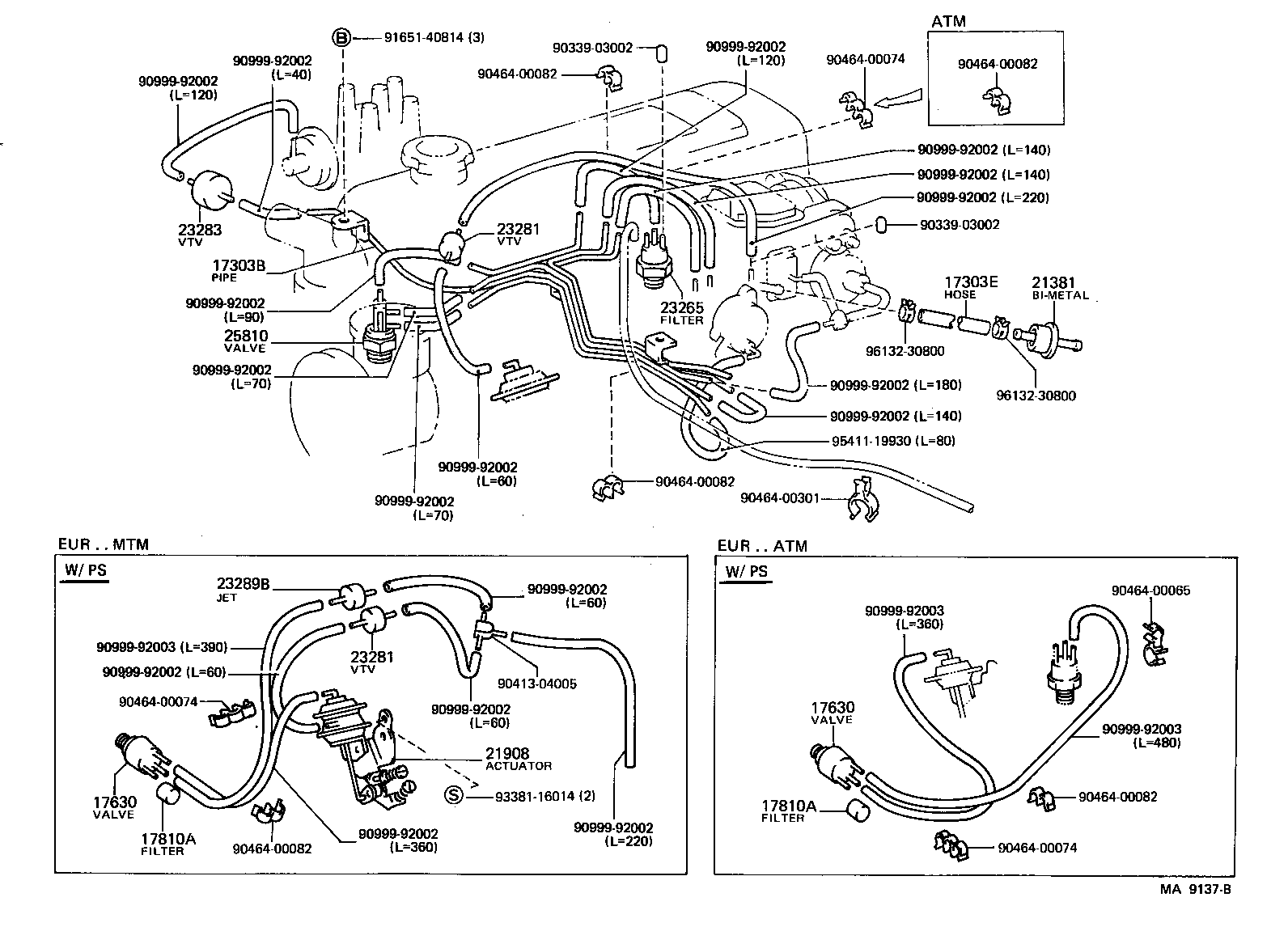

(8608- )3Y

Click highlighted areas on diagram

(8608- )SINGAPORE SPEC

diagram 17303B 17303E 17630 17630 17810A 17810A 21381 21908 23265 23281 23281 23283 23289B 25810 9033903002 9033903002 9041304005 9046400065 9046400074 9046400074 9046400074 9046400082 9046400082 9046400082 9046400082 9046400082 9046400301 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9099992003 9099992003 9099992003 9165140814 9338116014 9541119930 9613230800 9613230800
Part # Description Qty Price
17303B - PIPE SUB-ASSY, AIR, NO.1
17303-71030

2Y,3Y..YH50,61..EUR;3Y..YH51..VSG..5H..EUR;3Y..YH51..(03S,06S,09S,12S)..EUR

1
17303E - HOSE, NO.1(FOR AIR PIPE)
90445-14104

3Y..YH51..4HC..(03S,06S,09S)..N1;3Y..YH51..(4FC,4H,5F,5H)..(ARL,EUR);2Y#,3Y,4Y..YH50,53,56,6#,71..ARL,EUR

1
17630 - VALVE ASSY, AIR CONTROL
17630-28020

3Y..YH51,61..EUR

W/PS

1
17630 - VALVE ASSY, AIR CONTROL
17630-28020

3Y..YH51,61..EUR

W/PS

1
17810A - FILTER ASSY, AIR
90925-06007

3Y..YH51,61..EUR

W/PS

1
17810A - FILTER ASSY, AIR
90925-06007

3Y..YH51,61..EUR

W/PS

1
21381 - BIMETAL, THERMOSTATIC
21381-71010

2Y#,3Y..YH50,6#,71..ARL,EUR

1
21908 - ACTUATOR SUB-ASSY, IDLE-UP
21908-71020

3Y..YH51,61..MTM..EUR

W/PS

1
23281 - VALVE, VACUUM TRANSMITTING, NO.1
90925-01075

2Y,3Y..YH50,51,60,61..MTM..EUR

1
23281 - VALVE, VACUUM TRANSMITTING, NO.1
90925-01075

2Y,3Y..YH50,51,60,61..MTM..EUR

1
23289B - JET, NO.3
90925-04004

3Y..YH51,61..MTM..EUR

W/PS

1
Common parts
90339-03002
90413-04005
90464-00065
90464-00074
90464-00082
90464-00301
90999-92002
90999-92003
91651-40814
93381-16014
95411-19930
96132-30800

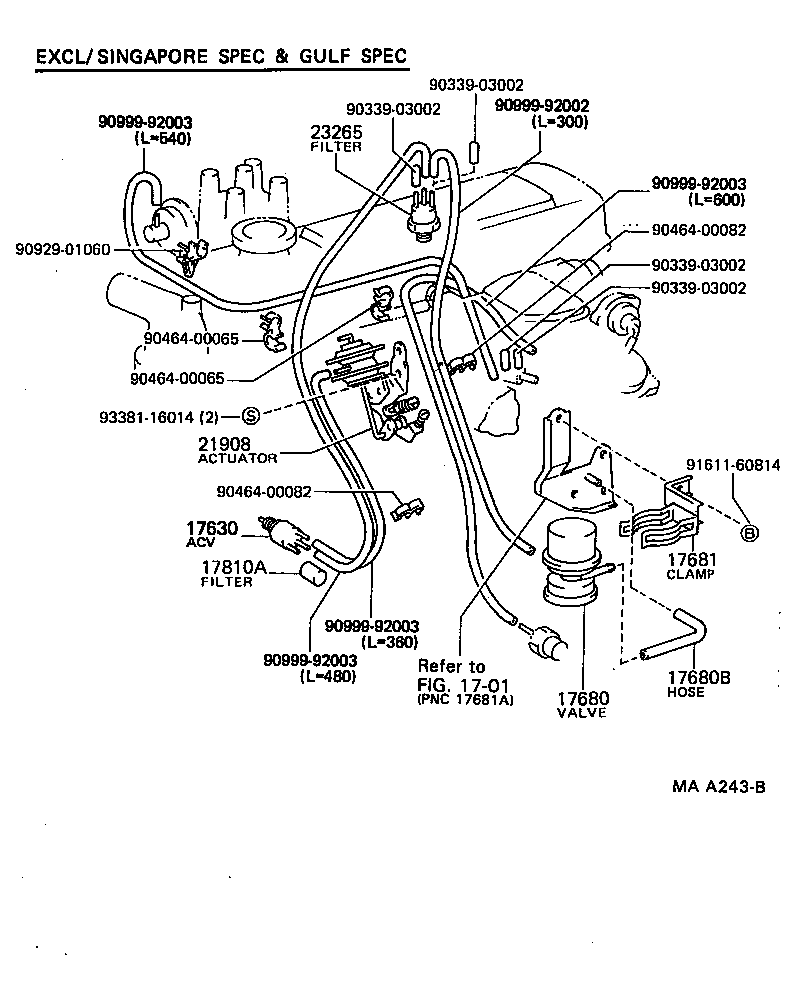

(8708-8910)3Y,4Y ; (8808-9206)2Y

Click highlighted areas on diagram

diagram 1701 17630 17680 17680B 17681 17810A 21908 23265 9033903002 9033903002 9033903002 9033903002 9046400065 9046400065 9046400082 9046400082 9092901060 9099992002 9099992003 9099992003 9099992003 9099992003 9161160814 9338116014
Part # Description Qty Price
Common parts
90339-03002
90464-00065
90464-00082
90929-01060
90999-92002
90999-92003
91611-60814
93381-16014
Linked diagrams
1701
