YH60RB-JR (1982)

Toyota Hiace Van,Commuter

Production Dec 1982 - Aug 1986
Engine 2Y
Transmission 4H MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8212-8605)RHD..COM

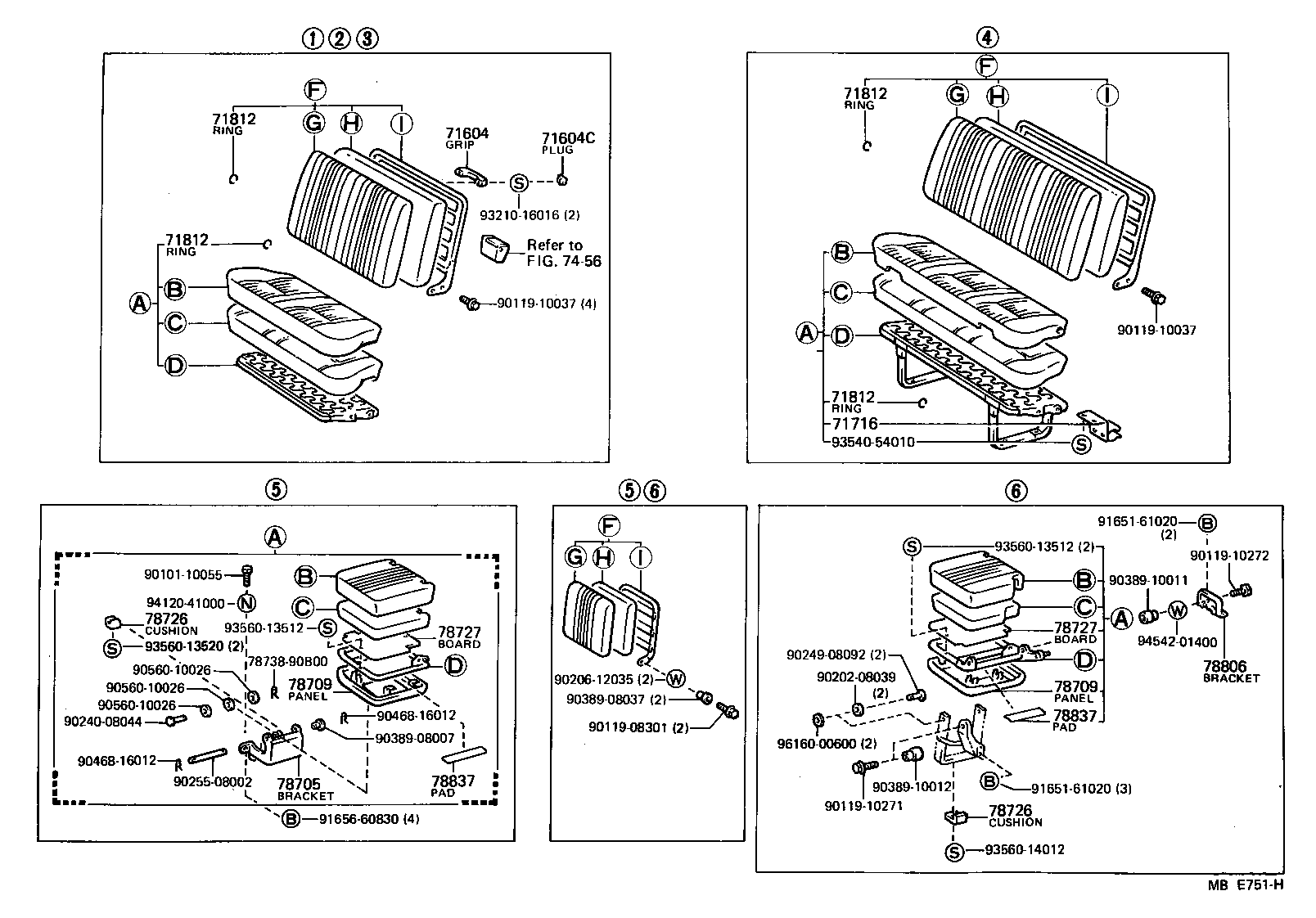

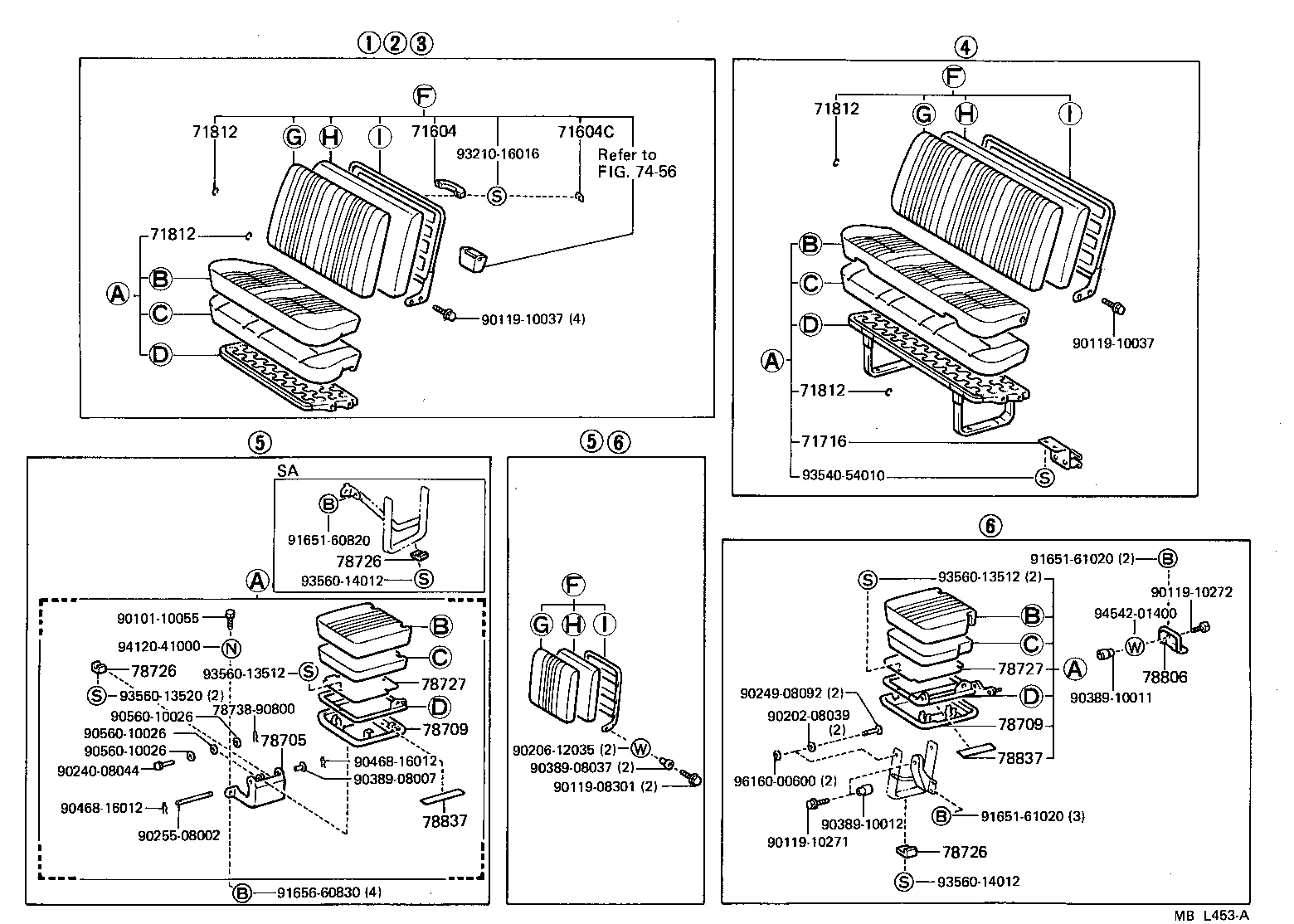

Click highlighted areas on diagram

diagram 71604 71604C 71716 71812 71812 71812 71812 7456 78705 78709 78709 78726 78726 78727 78727 7873890B00 78806 78837 78837 9010110055 9011908301 9011910037 9011910037 9011910271 9011910272 9020208039 9020612035 9024008044 9024908092 9025508002 9038908007 9038908037 9038910011 9038910012 9046816012 9046816012 9056010026 9056010026 9056010026 9165161020 9165161020 9165660830 9321016016 9354054010 9356013512 9356013512 9356013520 9356014012 9412041000 9454201400 9616000600
Part # Description Qty Price
71604 - GRIP SUB-ASSY, ASSIST(FOR SEAT BACK)
74610-1002025

LH5#,6#,7#,YH50,6#,71..COM

BEIGE,BEIGE

6
74610-95J0106

LH51,61,71,YH5#,6#,71..COM

BROWN,BROWN

6
71604C - PLUG, HOLE(FOR ASSIST GRIP)
74617-95J0106

LH51,61,71,YH5#,6#,71..COM

BROWN

24
74617-1401015

LH5#,6#,7#,YH50,6#,71..COM

BEIGE,BEIGE

24
71716 - SPRING, JACK HANDLE SUPPORT
64102-95J00

LH51,6#,YH5#,6#..J

1
58706-90C00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

2
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
78705 - BRACKET SUB-ASSY, SUB SEAT CUSHION
78705-90C01

LH51,61,71,YH50,6#,71..COM

2
78705-90C00

LH50,60,70,YH50,6#,71..COM

2
78709 - PANEL SUB-ASSY, SUB SEAT CUSHION
78709-90C03

LH61,71,YH6#,71..RHD..15S

LH

1
78709-95J0006

LH61,71,YH6#,71..RHD..15S

LH,BROWN,BROWN

1
78709-90C05

LH51,61,71,YH50,6#,71..RHD..COM

RH

2
78709-90C00

LH60,70,YH6#,71..RHD..15S

LH

1
78709-90C02

LH50,60,70,YH50,6#,71..RHD..COM

RH

2
78709 - PANEL SUB-ASSY, SUB SEAT CUSHION
78709-90C03

LH61,71,YH6#,71..RHD..15S

LH

1
78709-95J0006

LH61,71,YH6#,71..RHD..15S

LH,BROWN,BROWN

1
78709-90C05

LH51,61,71,YH50,6#,71..RHD..COM

RH

2
78709-90C00

LH60,70,YH6#,71..RHD..15S

LH

1
78709-90C02

LH50,60,70,YH50,6#,71..RHD..COM

RH

2
78726 - CUSHION, SUB SEAT CUSHION FRAME
78726-90C00

LH6#,7#,YH51,6#,71..COM

LEG

6
78726-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

BRACKET

2
78726 - CUSHION, SUB SEAT CUSHION FRAME
78726-90C00

LH6#,7#,YH51,6#,71..COM

LEG

6
78726-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

BRACKET

2
78727 - BOARD, SUB SEAT CUSHION
78727-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78727-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78727 - BOARD, SUB SEAT CUSHION
78727-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78727-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78806 - BRACKET SUB-ASSY, SUB SEAT CUSHION, REAR LH
78806-95J00

LH60,61,YH60,61,63..RHD..15S

1
78837 - PAD, SUB SEAT CUSHION SAFETY
78837-90C01

LH6#,7#,YH6#,71..15S

3
78837 - PAD, SUB SEAT CUSHION SAFETY
78837-90C01

LH6#,7#,YH6#,71..15S

3
Common parts
78738-90B00
90101-10055
90119-08301
90119-10037
90119-10271
90119-10272
90202-08039
90206-12035
90240-08044
90249-08092
90255-08002
90389-08007
90389-08037
90389-10011
90389-10012
90468-16012
90560-10026
91651-61020
91656-60830
93210-16016
93540-54010
93560-13512
93560-13520
93560-14012
94120-41000
94542-01400
96160-00600
Linked diagrams
7456

(8212- )

Click highlighted areas on diagram

diagram 71011S 71012S 71013S 71014S 71031S 71035S 71071S 71072S 71072S 71073S 71074S 71074S 71181 71274 71280A 71301S 71305S 71310S 71318 71350S 71358 71361 71363 71364 71366 71391 71392 71410S 71420S 71430S 71440S 71511S 71512S 71551S 71552S 71811C 71812 71812 71812 71812 71812 71812 71812C 71815A 71816A 71832C 71950 71956A 71956A 71956A 71956A 71975A 72110S 72120S 72130S 72140S 72301B 72510 72520 72524 72524 8401 8401 9011908086 9011908086 9011908086 9011908086 9011910116 9011910116 9016840043 9016840043 9016840043 9017910073 9038612018 9038612018 9046110595 9052308001 9052308001 9161160818 9161160818 9161161020 9161161020 9161161020 9161161020 9165140814 9165561020 9165561020 9165561020 9165561020 9418041000
Part # Description Qty Price
71011S - FRAME SUB-ASSY, FRONT SEAT CUSHION, RH
71011-95J00

LH5#,6#,7#,YH5#,6#,71

1
71012S - FRAME SUB-ASSY, FRONT SEAT CUSHION, LH
71012-95J00

LH5#,6#,7#,YH5#,6#,71..RHD

1
71013S - FRAME SUB-ASSY, FRONT SEAT BACK, RH
71150-95J02

LH5#,6#,YH5#,6#..RHD..(EUR,GEN,SA)

1
71150-95J01

YH51..RHD..(4FC,4H,5F,5H)..(ARL,EUR,GEN);LH50,51,60,61,7#,YH50,53,60,61,63,7#..RHD..(ARL,EUR,GEN)

W/*HR

1
71014S - FRAME SUB-ASSY, FRONT SEAT BACK, LH
71160-95J03

LH50,51,60,61,YH50,51,53,60,61,63..RHD..STD..(EUR,GEN,SA)

1
71160-95J05

YH61..03S..ARL;YH61..RHD..(EUR,GEN);YH51..RHD..MTM..STD..(ARL,EUR,GEN);LH50,51,60,61,7#,YH50,53,60,63,7#..RHD..STD..(ARL,EUR,GEN)

W/*HR

1
71031S - COVER SUB-ASSY, CENTER SEAT CUSHION
71031-95J0805

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71031-95J0815

LH51,61,71,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71035S - COVER, FRONT SEAT BACK, CENTER
71035-95J0805

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71035-95J0815

LH51,61,71,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71071S - COVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71071-95J0705

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71071-95J25

LH51,61,71,YH5#,6#,71..RHD

F-VL

1
71072S - COVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71072-95J0705

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71072-95J30

LH51,61,71,YH5#,6#,71..RHD

F-VL

1
71072S - COVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
71072-95J0705

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71072-95J30

LH51,61,71,YH5#,6#,71..RHD

F-VL

1
71073S - COVER, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71073-95J0805

LH50,60,70,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR,BEIGE,BEIGE

1
71073-95J0705

LH50,60,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL,BEIGE,BEIGE

1
71073-95J2505

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
71073-95J2605

LH60,YH50,60..J

FB,W/*HR,BEIGE,BEIGE

1
71073-95J2305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
71073-95J2405

LH60,YH50,60..J

F-VL,W/*HR,BEIGE,BEIGE

1
71073-95J43

LH51,61,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL

1
71073-95J37

YH51..4H..ARL;LH51,61,71,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR

1
71074S - COVER, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71074-95J0705

LH50,60,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL,BEIGE,BEIGE

1
71074-95J0905

LH50,60,70,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR,BEIGE,BEIGE

1
71074-95J2705

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
71074-95J3205

LH60,YH50,60..J

FB,W/*HR,BEIGE,BEIGE

1
71074-95J2805

LH60,YH50,60..J

F-VL,W/*HR,BEIGE,BEIGE

1
71074-95J57

LH51,61,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL

1
71074-95J3105

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
71074-95J50

YH51..4H..ARL;LH51,61,71,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR

1
71074S - COVER, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71074-95J0705

LH50,60,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL,BEIGE,BEIGE

1
71074-95J0905

LH50,60,70,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR,BEIGE,BEIGE

1
71074-95J2705

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
71074-95J3205

LH60,YH50,60..J

FB,W/*HR,BEIGE,BEIGE

1
71074-95J2805

LH60,YH50,60..J

F-VL,W/*HR,BEIGE,BEIGE

1
71074-95J57

LH51,61,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL

1
71074-95J3105

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
71074-95J50

YH51..4H..ARL;LH51,61,71,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR

1
71274 - KNOB, FRONT SEAT HINGE
71274-95J0015

LH51,61,71,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71274-95J0005

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71280A - HINGE ASSY, FRONT SEAT BACK, LH
71280-95J00

YH61..03S..ARL;YH61..RHD..(EUR,GEN,SA);LH51,61,71,YH50,51,53,60,63,7#..RHD..(4H,4HC,5H)

1
71301S - FRAME SUB-ASSY, CENTER SEAT CUSHION
71301-95J01

LH5#,6#,7#,YH5#,6#,71..RHD

1
71305S - FRAME SUB-ASSY, CENTER SEAT BACK
72310-95J0115

LH51,61,71,YH5#,6#,71..RHD

BEIGE,BEIGE

1
72310-95J0105

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71310S - CUSHION ASSY, FRONT SEAT, CENTER
71310-95J0815

LH51,61,71,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71310-95J0805

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71318 - PAD, CENTER SEAT CUSHION
71318-95J01

LH5#,6#,7#,YH5#,6#,71

1
71350S - BACK ASSY, FRONT SEAT, CENTER
71350-95J0805

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71350-95J0815

LH51,61,71,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71358 - PAD, CENTER SEAT BACK
71358-95J02

LH5#,6#,7#,YH5#,6#,71

1
71361 - BRACKET, FRONT SEAT SET, NO.1
71361-95J00

LH5#,6#,7#,YH5#,6#,71..RHD

1
71364 - BRACKET, FRONT SEAT SET, NO.4
71364-95J00

LH5#,6#,7#,YH5#,6#,71..RHD

1
71410S - CUSHION ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
71410-95J27

LH51,61,71,YH5#,6#,71..RHD

F-VL

1
71410-95J0705

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71420S - CUSHION ASSY, FRONT SEAT, LH (FOR SEPARATE TYPE)
71420-95J0705

LH50,60,70,YH5#,6#,71..RHD

F-VL,BEIGE,BEIGE

1
71420-95J32

LH51,61,71,YH5#,6#,71..RHD

F-VL

1
71430S - BACK ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
71401-95J0805

LH50,60,70,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR,BEIGE,BEIGE

1
71401-95J0705

LH50,60,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL,BEIGE,BEIGE

1
71401-95J1805

LH60,YH50,60..J

FB,W/*HR,BEIGE,BEIGE

1
71401-95J1605

LH60,YH50,60..J

F-VL,W/*HR,BEIGE,BEIGE

1
71401-95J31

YH51..4H..ARL;LH51,61,71,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR

1
71401-95J1505

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
71401-95J1705

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
71401-95J37

LH51,61,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL

1
71440S - BACK ASSY, FRONT SEAT, LH(FOR SEPARATE TYPE)
71402-95J0705

LH50,60,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL,BEIGE,BEIGE

1
71402-95J0905

LH50,60,70,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR,BEIGE,BEIGE

1
71402-95J2005

LH60,YH50,60..J

F-VL,W/*HR,BEIGE,BEIGE

1
71402-95J2205

LH60,YH50,60..J

FB,W/*HR,BEIGE,BEIGE

1
71402-95J34

YH51..4H..ARL;LH51,61,71,YH50,6#,71..RHD..(ARL,EUR,GEN)

F-VL,W/*HR

1
71402-95J1905

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
71402-95J41

LH51,61,YH5#,6#..RHD..(EUR,GEN,SA)

F-VL

1
71402-95J2105

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
71511S - PAD, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
71511-95J03

LH5#,6#,7#,YH5#,6#,71..RHD

1
71512S - PAD, FRONT SEAT CUSHION, LH (FOR SEPARATE TYPE)
71511-95J02

LH5#,6#,7#,YH5#,6#,71..RHD

1
71551S - PAD, FRONT SEAT BACK, RH(FOR SEPARATE TYPE)
71551-95J06

LH5#,6#,YH5#,6#..RHD..(EUR,GEN,SA)

1
71551-95J02

YH51..RHD..(4FC,4H,5F,5H)..(ARL,EUR,GEN);LH50,51,60,61,7#,YH50,53,60,61,63,7#..RHD..(ARL,EUR,GEN)

W/*HR

1
71552S - PAD, FRONT SEAT BACK, LH(FOR SEPARATE TYPE)
71551-95J05

YH61..03S..ARL;YH61..RHD..(EUR,GEN);YH51..RHD..MTM..STD..(ARL,EUR,GEN);LH50,51,60,61,7#,YH50,53,60,63,7#..RHD..STD..(ARL,EUR,GEN)

W/*HR

1
71551-95J08

LH50,51,60,61,YH50,51,53,60,61,63..RHD..STD..(EUR,GEN,SA)

1
71811C - COVER, RECLINING ADJUSTER, RH
71811-95J0005

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71811-95J0015

LH51,61,71,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71815A - COVER, FRONT SEAT CUSHION HINGE, RH
71815-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
71815-95J0015

LH51,61,71,YH5#,6#,71

BEIGE,BEIGE

1
71832C - COVER, FRONT LH SEAT HINGE
71832-95J0005

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71832-95J0015

LH51,61,71,YH5#,6#,71..RHD

BEIGE,BEIGE

1
71950 - HEADREST ASSY, FRONT SEAT
71910-95J0205

LH50,60,70,YH50,6#,71..ARL,EUR,GEN

BEIGE,BEIGE

2
71910-95J0215

YH51..N1;YH51..4H..ARL;LH51,61,71,YH50,6#,71..ARL,EUR,GEN

BEIGE,BEIGE

2
71956A - SUPPORT, FRONT SEAT HEADREST
71956-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W/O(LOCK),W/O LOCK,BEIGE,BEIGE

2
71990-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W(LOCK),W/LOCK,BEIGE,BEIGE

2
71956A - SUPPORT, FRONT SEAT HEADREST
71956-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W/O(LOCK),W/O LOCK,BEIGE,BEIGE

2
71990-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W(LOCK),W/LOCK,BEIGE,BEIGE

2
71956A - SUPPORT, FRONT SEAT HEADREST
71956-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W/O(LOCK),W/O LOCK,BEIGE,BEIGE

2
71990-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W(LOCK),W/LOCK,BEIGE,BEIGE

2
71956A - SUPPORT, FRONT SEAT HEADREST
71956-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W/O(LOCK),W/O LOCK,BEIGE,BEIGE

2
71990-3002025

YH51..N1;YH51..4H..ARL;LH5#,6#,7#,YH50,6#,71..ARL,EUR,GEN

W(LOCK),W/LOCK,BEIGE,BEIGE

2
71975A - WASHER, PLATE
81917-95J0015

LH51,61,71,YH5#,6#,71

BEIGE,BEIGE

1
81917-95J0005

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
72110S - TRACK ASSY, RH SEAT, OUTER (FOR SEPARATE SEAT)
72110-95J00

LH5#,6#,7#,YH5#,6#,71..RHD

1
72130S - TRACK ASSY, RH SEAT, INNER (FOR SEPARATE SEAT)
72130-95J00

LH5#,6#,7#,YH5#,6#,71..RHD

1
72510 - ADJUSTER ASSY, RECLINING SEAT BACK, RH
72510-95J0105

LH50,60,70,YH5#,6#,71..RHD

BEIGE,BEIGE

1
72510-95J0115

LH51,61,71,YH5#,6#,71..RHD

BEIGE,BEIGE

1
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72525-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
72525-95J0015

LH51,61,71,YH5#,6#,71

BEIGE,BEIGE

1
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72525-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
72525-95J0015

LH51,61,71,YH5#,6#,71

BEIGE,BEIGE

1
Common parts
90119-08086
90119-10116
90168-40043
90179-10073
90386-12018
90461-10595
90523-08001
91611-60818
91611-61020
91651-40814
91655-61020
94180-41000
Linked diagrams
8401

(8212- )COM

Click highlighted areas on diagram

diagram 78071 78072 78073 78074 78701 78702 78703 78703 78720 78730 78735 78735 78740A 78750A 78775 78775 79011A 79013A 79021A 79023A 79031A 79033A 79041A 79043A 79120A 79135 79140A 79160 79175 79180 79220A 79235 79240A 79260 79275 79280 79320A 79335 79340A 79360 79375 79380 79420A 79435 79440A 79460 79475 79480 9011908326 9011908326 9011908326 9011908326 9011908326 9011910261 9011910261 9011910261 9011910261 9165160820 9165160820 9165160820
Part # Description Qty Price
78071 - COVER SUB-ASSY, SUB SEAT CUSHION, RH
78071-90C09

LH51,61,71,YH50,6#,71..RHD..COM

F-VL

2
78071-90C04

LH50,60,70,YH50,6#,71..RHD..COM

F-VL

2
78072 - COVER SUB-ASSY, SUB SEAT CUSHION, LH
78072-90C05

LH60,70,YH6#,71..RHD..15S

F-VL

1
78072-90C12

LH61,71,YH6#,71..RHD..15S

F-VL

1
78072-95J0406

LH61,71,YH6#,71..RHD..15S

F-VL,BROWN,BROWN

1
78073 - COVER SUB-ASSY, SUB SEAT BACK, RH
78073-90C04

LH50,60,70,YH50,6#,71..RHD..COM

F-VL

2
78073-90C08

LH51,61,71,YH50,6#,71..RHD..COM

F-VL

2
78074 - COVER SUB-ASSY, SUB SEAT BACK, LH
78073-90C08

LH61,71,YH6#,71..RHD..15S

F-VL

1
78073-95J0206

LH61,71,YH6#,71..RHD..15S

F-VL,BROWN,BROWN

1
78073-90C04

LH60,70,YH6#,71..RHD..15S

F-VL

1
78701 - FRAME SUB-ASSY, SUB SEAT CUSHION, RH
78701-90C01

LH50,60,70,YH50,6#,71..RHD..COM

2
78701-90C03

LH51,61,71,YH50,6#,71..RHD..COM

2
78702 - FRAME SUB-ASSY, SUB SEAT CUSHION, LH
78702-95J0106

LH61,71,YH6#,71..RHD..15S

BROWN,BROWN

1
78702-90C04

LH61,71,YH6#,71..RHD..15S

1
78702-90C01

LH60,70,YH6#,71..RHD..15S

1
78703 - FRAME SUB-ASSY, SUB SEAT BACK
78703-90C01

LH51,61,71,YH50,6#,71..COM

3
78703-90C00

LH50,60,70,YH50,6#,71..COM

3
78703-95J0006

LH51,61,71,YH5#,6#,71..COM

BROWN,BROWN

3
78703 - FRAME SUB-ASSY, SUB SEAT BACK
78703-90C01

LH51,61,71,YH50,6#,71..COM

3
78703-90C00

LH50,60,70,YH50,6#,71..COM

3
78703-95J0006

LH51,61,71,YH5#,6#,71..COM

BROWN,BROWN

3
78720 - CUSHION ASSY, SUB SEAT, RH
78720-90C04

LH50,60,70,YH50,6#,71..RHD..COM

F-VL

2
78720-90C08

LH51,61,71,YH50,6#,71..RHD..COM

F-VL

2
78730 - CUSHION ASSY, SUB SEAT, LH
78730-90C05

LH60,70,YH6#,71..RHD..15S

F-VL

1
78730-90C11

LH61,71,YH6#,71..RHD..15S

F-VL

1
78730-95J0306

LH61,71,YH6#,71..RHD..15S

F-VL,BROWN,BROWN

1
78735 - PAD, SUB SEAT CUSHION
78735-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78735-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78735 - PAD, SUB SEAT CUSHION
78735-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78735-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78740A - BACK ASSY, SUB SEAT, RH
78740-90C05

LH50,60,70,YH50,6#,71..RHD..COM

F-VL

2
78740-90C09

LH51,61,71,YH50,6#,71..RHD..COM

F-VL

2
78750A - BACK ASSY, SUB SEAT, LH
78740-90C09

LH61,71,YH6#,71..RHD..15S

F-VL

1
78740-90C05

LH60,70,YH6#,71..RHD..15S

F-VL

1
78740-95J0206

LH61,71,YH6#,71..RHD..15S

F-VL,BROWN,BROWN

1
78775 - PAD, SUB SEAT BACK
78775-90B00

LH5#,6#,7#,YH5#,6#,71..COM

3
78775 - PAD, SUB SEAT BACK
78775-90B00

LH5#,6#,7#,YH5#,6#,71..COM

3
79011A - COVER SUB-ASSY, NO.1 SEAT CUSHION
79011-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79011-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79011-95J0905

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79011-90C13

LH51,61,71,YH50,6#,71..COM

F-VL

1
79013A - COVER SUB-ASSY, NO.1 SEAT BACK
79013-95J0705

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79013-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79013-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79013-90C12

LH51,61,71,YH50,6#,71..COM

F-VL

1
79021A - COVER SUB-ASSY, NO.2 SEAT CUSHION
79011-90C13

LH51,61,71,YH50,6#,71..COM

F-VL

1
79021-95J0705

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79021-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79011-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79023A - COVER SUB-ASSY, NO.2 SEAT BACK
79013-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79013-90C12

LH51,61,71,YH50,6#,71..COM

F-VL

1
79023-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79023-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79031A - COVER SUB-ASSY, NO.3 SEAT CUSHION
79011-90C13

LH61,71,YH6#,71..15S

F-VL

1
79011-90C06

LH60,70,YH6#,71..15S

F-VL

1
79031-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79031-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79011-95J5306

LH61,71,YH6#,71..15S

F-VL,BROWN,BROWN

1
79033A - COVER SUB-ASSY, NO.3 SEAT BACK
79033-95J03

LH60,YH5#,60..J

F-VL

1
79013-90C06

LH60,70,YH6#,71..15S

F-VL

1
79013-90C12

LH61,71,YH6#,71..15S

F-VL

1
79033-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79013-95J4606

LH61,71,YH6#,71..15S

F-VL,BROWN,BROWN

1
79041A - COVER SUB-ASSY, NO.4 SEAT CUSHION
79041-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79041-90C12

LH51,61,71,YH50,6#,71..COM

F-VL

1
79043A - COVER SUB-ASSY, NO.4 SEAT BACK
79043-90C11

LH51,61,71,YH50,6#,71..COM

F-VL

1
79043-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79120A - CUSHION ASSY, NO.1 SEAT
79120-90C04

LH50,60,70,YH50,6#,71..RHD..COM

F-VL

1
79120-95J0305

LH60,YH50,60..J

F-VL,BEIGE

1
79120-95J1105

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79120-90C11

LH51,61,71,YH50,6#,71..RHD..COM

F-VL

1
79135 - PAD, NO.1 SEAT CUSHION
79015-90C00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

1
79140A - BACK ASSY, NO.1 SEAT
79140-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79140-95J0705

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79140-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79140-90C13

LH51,61,71,YH50,6#,71..COM

F-VL

1
79140-95J5306

LH51,61,71,YH5#,6#,71..COM

F-VL,BROWN,BROWN

1
79160 - SPRING ASSY, NO.1 SEAT CUSHION
79160-90C01

LH5#,6#,7#,YH5#,6#,71..RHD..COM

1
79175 - PAD, NO.1 SEAT BACK
79175-95J01

LH51,6#,YH5#,6#..J

1
79175-90C01

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

1
79180 - SPRING ASSY, NO.1 SEAT BACK
79103-90C04

LH51,61,71,YH50,6#,71..COM

1
79103-90C01

LH50,60,70,YH50,6#,71..COM

1
79220A - CUSHION ASSY, NO.2 SEAT
79220-90C04

LH60,70,YH6#,71..RHD..15S

F-VL

1
79220-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79220-90C12

LH61,71,YH6#,71..RHD

F-VL

1
79220-95J0705

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79235 - PAD, NO.2 SEAT CUSHION
79235-95J01

LH51,6#,YH5#,6#..J

1
79015-90C00

LH60,61,7#,YH60,61,63,7#..15S

1
79240A - BACK ASSY, NO.2 SEAT
79140-90C06

LH50,60,70,YH50,6#,71..COM

F-VL

1
79140-90C13

LH51,61,71,YH50,6#,71..COM

F-VL

1
79240-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79140-95J5306

LH51,61,71,YH5#,6#,71..COM

F-VL,BROWN,BROWN

1
79240-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79260 - SPRING ASSY, NO.2 SEAT CUSHION
79260-95J00

LH51,6#,YH5#,6#..J

1
79260-90C00

LH5#,6#,7#,YH5#,6#,71..RHD..COM

1
79275 - PAD, NO.2 SEAT BACK
79275-95J01

LH51,6#,YH5#,6#..J

1
79175-90C01

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

1
79280 - SPRING ASSY, NO.2 SEAT BACK
79103-90C01

LH50,60,70,YH50,6#,71..COM

1
79280-95J00

LH51,6#,YH5#,6#..J

1
79103-90C04

LH51,61,71,YH50,6#,71..COM

1
79320A - CUSHION ASSY, NO.3 SEAT
79320-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79320-95J0305

LH60,YH50,60..J

F-VL,BEIGE,BEIGE

1
79320-90C04

LH60,70,YH6#,71..RHD..15S

F-VL

1
79320-95J2606

LH61,71,YH6#,71..RHD..15S

F-VL,BROWN,BROWN

1
79320-90C09

LH61,71,YH6#,71..RHD..15S

F-VL

1
79335 - PAD, NO.3 SEAT CUSHION
79335-95J01

LH6#,YH5#,6#..J

1
79035-90C00

LH6#,7#,YH6#,71..15S

1
79340A - BACK ASSY, NO.3 SEAT
79340-95J0405

LH60,YH50,60..J

FB,BEIGE,BEIGE

1
79140-90C06

LH60,70,YH6#,71..15S

F-VL

1
79140-90C13

LH61,71,YH6#,71..15S

F-VL

1
79340-95J0305

LH60,YH5#,60..J

F-VL,BEIGE,BEIGE

1
79140-95J5306

LH61,71,YH6#,71..15S

F-VL,BROWN,BROWN

1
79140-95J7306

LH61,71,YH6#,71..15S

F-VL,BROWN,BROWN

1
79360 - SPRING ASSY, NO.3 SEAT CUSHION
79360-95J27

LH61,71,YH6#,71..RHD..15S

1
79360-90C00

LH6#,7#,YH6#,71..RHD..15S

1
79375 - PAD, NO.3 SEAT BACK
79175-90C01

LH6#,7#,YH6#..15S

1
79375-95J01

LH60,YH50,60..J

1
79380 - SPRING ASSY, NO.3 SEAT BACK
79380-95J02

LH60,YH5#,60..J

1
79103-90C01

LH60,70,YH6#,71..15S

1
79103-95J1106

LH61,71,YH6#,71..15S

BROWN,BROWN

1
79103-90C04

LH61,71,YH6#,71..15S

1
79420A - CUSHION ASSY, NO.4 SEAT
79420-90C09

LH60,YH6#..15S

F-VL

1
79420-90C19

LH61,YH6#..15S

F-VL

1
79435 - PAD, NO.4 SEAT CUSHION
79045-90C00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

1
79440A - BACK ASSY, NO.4 SEAT
79440-90C17

LH61,YH6#..15S

F-VL

1
79440-90C08

LH60,YH6#..15S

F-VL

1
79460 - SPRING ASSY, NO.4 SEAT CUSHION
79460-90C01

LH6#,YH6#..15S

1
79475 - PAD, NO.4 SEAT BACK
79475-90C01

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

1
79480 - SPRING ASSY, NO.4 SEAT BACK
79403-90C03

LH60,YH6#..15S

1
79403-90C05

LH61,YH6#..15S

1
Common parts
90119-08326
90119-10261
91651-60820

(8605- )RHD..COM

Click highlighted areas on diagram

diagram 71604 71604C 71716 71812 71812 71812 71812 7456 78705 78709 78709 78726 78726 78726 78727 78727 7873890800 78806 78837 78837 9010110055 9011908301 9011910037 9011910037 9011910271 9011910272 9020208039 9020612035 9024008044 9024908092 9025508002 9038908007 9038908037 9038910011 9038910012 9046816012 9046816012 9056010026 9056010026 9056010026 9165160820 9165161020 9165161020 9165660830 9321016016 9354054010 9356013512 9356013512 9356013520 9356014012 9356014012 9412041000 9454201400 9616000600
Part # Description Qty Price
71604 - GRIP SUB-ASSY, ASSIST(FOR SEAT BACK)
74610-1002025

LH5#,6#,7#,YH50,6#,71..COM

BEIGE,BEIGE

6
74610-95J0106

LH51,61,71,YH5#,6#,71..COM

BROWN,BROWN

6
71604C - PLUG, HOLE(FOR ASSIST GRIP)
74617-95J0106

LH51,61,71,YH5#,6#,71..COM

BROWN

24
74617-1401015

LH5#,6#,7#,YH50,6#,71..COM

BEIGE,BEIGE

24
71716 - SPRING, JACK HANDLE SUPPORT
64102-95J00

LH51,6#,YH5#,6#..J

1
58706-90C00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

2
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
71812 - CLIP (FOR FRONT SEAT CUSHION COVER)
90468-18071

LH5#,6#,7#,YH5#,6#,7#

1
78705 - BRACKET SUB-ASSY, SUB SEAT CUSHION
78705-90C01

LH51,61,71,YH50,6#,71..COM

2
78705-90C00

LH50,60,70,YH50,6#,71..COM

2
78709 - PANEL SUB-ASSY, SUB SEAT CUSHION
78709-90C03

LH61,71,YH6#,71..RHD..15S

LH

1
78709-95J0006

LH61,71,YH6#,71..RHD..15S

LH,BROWN,BROWN

1
78709-90C05

LH51,61,71,YH50,6#,71..RHD..COM

RH

2
78709-90C00

LH60,70,YH6#,71..RHD..15S

LH

1
78709-90C02

LH50,60,70,YH50,6#,71..RHD..COM

RH

2
78709 - PANEL SUB-ASSY, SUB SEAT CUSHION
78709-90C03

LH61,71,YH6#,71..RHD..15S

LH

1
78709-95J0006

LH61,71,YH6#,71..RHD..15S

LH,BROWN,BROWN

1
78709-90C05

LH51,61,71,YH50,6#,71..RHD..COM

RH

2
78709-90C00

LH60,70,YH6#,71..RHD..15S

LH

1
78709-90C02

LH50,60,70,YH50,6#,71..RHD..COM

RH

2
78726 - CUSHION, SUB SEAT CUSHION FRAME
78726-90C00

LH6#,7#,YH51,6#,71..COM

LEG

6
78726-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

BRACKET

2
78726 - CUSHION, SUB SEAT CUSHION FRAME
78726-90C00

LH6#,7#,YH51,6#,71..COM

LEG

6
78726-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

BRACKET

2
78726 - CUSHION, SUB SEAT CUSHION FRAME
78726-90C00

LH6#,7#,YH51,6#,71..COM

LEG

6
78726-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..COM

BRACKET

2
78727 - BOARD, SUB SEAT CUSHION
78727-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78727-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78727 - BOARD, SUB SEAT CUSHION
78727-90B00

LH50,51,60,61,7#,YH50,51,60,61,63,7#..RHD..COM

RH

2
78727-90C00

LH6#,7#,YH6#,71..RHD..15S

LH

1
78806 - BRACKET SUB-ASSY, SUB SEAT CUSHION, REAR LH
78806-95J00

LH60,61,YH60,61,63..RHD..15S

1
78837 - PAD, SUB SEAT CUSHION SAFETY
78837-90C01

LH6#,7#,YH6#,71..15S

3
78837 - PAD, SUB SEAT CUSHION SAFETY
78837-90C01

LH6#,7#,YH6#,71..15S

3
Common parts
78738-90800
90101-10055
90119-08301
90119-10037
90119-10271
90119-10272
90202-08039
90206-12035
90240-08044
90249-08092
90255-08002
90389-08007
90389-08037
90389-10011
90389-10012
90468-16012
90560-10026
91651-60820
91651-61020
91656-60830
93210-16016
93540-54010
93560-13512
93560-13520
93560-14012
94120-41000
94542-01400
96160-00600
Linked diagrams
7456
