YH51LV-QRUW (1985)

Toyota Hiace Van,Commuter

Production Aug 1985 - Aug 1987
Engine 3Y
Transmission 5H MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8508- )M1

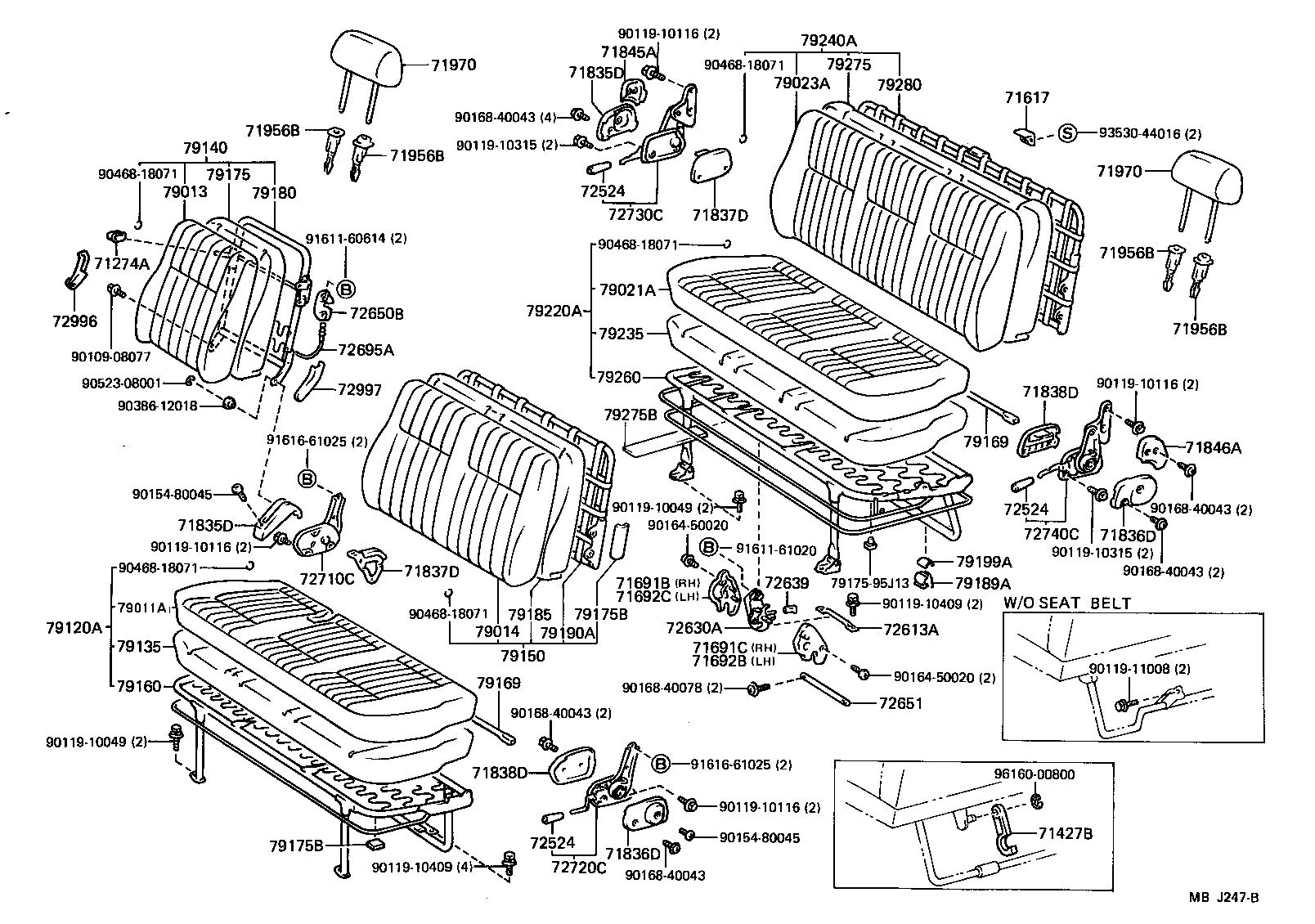

Click highlighted areas on diagram

diagram 71274A 71427B 71617 71691B 71691C 71692B 71692C 71835D 71835D 71836D 71836D 71837D 71837D 71838D 71838D 71845A 71846A 71956B 71956B 71956B 71956B 71970 71970 72524 72524 72524 72613A 72630A 72639 72650B 72651 72695A 72710C 72720C 72730C 72740C 72996 72997 79011A 79013 79014 79021A 79023A 79120A 79135 79140 79150 79160 79169 79169 79175 7917595J13 79175B 79175B 79180 79185 79189A 79190A 79199A 79220A 79235 79240A 79260 79275 79275B 79280 9010908077 9011910049 9011910049 9011910116 9011910116 9011910116 9011910116 9011910315 9011910315 9011910409 9011910409 9011911008 9015480045 9015480045 9016450020 9016450020 9016840043 9016840043 9016840043 9016840043 9016840043 9016840078 9038612018 9046818071 9046818071 9046818071 9046818071 9046818071 9052308001 9161160614 9161161020 9161661025 9161661025 9353044016 9616000800
Part # Description Qty Price
71274A - KNOB, REAR SEAT HINGE
71274-95J0016

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71427B - HOOK, REAR SEAT BACK STOP
71427-95A0006

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

2
71617 - PROTECTOR, REAR SEAT BACK
71498-9570306

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71617-95A0306

LH51,61,YH51,61..R;YH50..V4D..VSG..N1;LH51,61,YH50,51,60,61..LHD..06S

BROWN,BROWN

1
71691B - COVER, REAR SEAT LOCK, OUTER RH
71692-9570216

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71691C - COVER, REAR SEAT LOCK, INNER RH
71692-95J0006

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71692B - COVER, REAR SEAT LOCK, OUTER LH
71691-95J0006

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71692C - COVER, REAR SEAT LOCK, INNER LH
71691-9570316

LH5#,6#,YH51,56,61,66..M1

BROWN

1
71835D - COVER, REAR SEAT RECLINING, LOWER RH
71835-95J0306

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
71843-9570006

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
71843-9570006

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71835D - COVER, REAR SEAT RECLINING, LOWER RH
71835-95J0306

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
71843-9570006

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
71843-9570006

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71836D - COVER, REAR SEAT RECLINING, LOWER LH
71844-9570006

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71836-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
71844-9570006

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
71836D - COVER, REAR SEAT RECLINING, LOWER LH
71844-9570006

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71836-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
71844-9570006

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
71837D - COVER, REAR SEAT RECLINING, INNER RH
71837-95J01

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN

1
72708-95J0016

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
72708-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71837D - COVER, REAR SEAT RECLINING, INNER RH
71837-95J01

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN

1
72708-95J0016

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
72708-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71838D - COVER, REAR SEAT RECLINING, INNER LH
71838-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
72709-95J0016

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
72709-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71838D - COVER, REAR SEAT RECLINING, INNER LH
71838-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT,BROWN,BROWN

1
72709-95J0016

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S,BROWN,BROWN

1
72709-95J0016

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT,BROWN,BROWN

1
71845A - COVER, REAR SEAT RECLINING, UPPER RH
71833-9570206

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71846A - COVER, REAR SEAT RECLINING, UPPER LH
71834-9570106

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
71956B - SUPPORT, REAR SEAT HEADREST
71990-3002016

LH5#,6#,YH51,56,61,66..M1

W(LOCK),W/LOCK,BROWN,BROWN

8
71956-3002016

LH5#,6#,YH51,56,61,66..M1

W/O(LOCK),W/O LOCK,BROWN,BROWN

8
71956B - SUPPORT, REAR SEAT HEADREST
71990-3002016

LH5#,6#,YH51,56,61,66..M1

W(LOCK),W/LOCK,BROWN,BROWN

8
71956-3002016

LH5#,6#,YH51,56,61,66..M1

W/O(LOCK),W/O LOCK,BROWN,BROWN

8
71956B - SUPPORT, REAR SEAT HEADREST
71990-3002016

LH5#,6#,YH51,56,61,66..M1

W(LOCK),W/LOCK,BROWN,BROWN

8
71956-3002016

LH5#,6#,YH51,56,61,66..M1

W/O(LOCK),W/O LOCK,BROWN,BROWN

8
71956B - SUPPORT, REAR SEAT HEADREST
71990-3002016

LH5#,6#,YH51,56,61,66..M1

W(LOCK),W/LOCK,BROWN,BROWN

8
71956-3002016

LH5#,6#,YH51,56,61,66..M1

W/O(LOCK),W/O LOCK,BROWN,BROWN

8
71970 - HEADREST ASSY, REAR SEAT
71910-95J1406

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

4
71970 - HEADREST ASSY, REAR SEAT
71910-95J1406

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

4
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72525-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72525-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
72524 - HANDLE, RECLINING ADJUSTER RELEASE
72525-95J0005

LH50,60,70,YH5#,6#,71

BEIGE,BEIGE

1
72613A - STRIKER, FRONT SEAT LOCK
72619-95J00

LH51,61,YH51,61..M1

2
72630A - LOCK ASSY, REAR NO.1 SEAT
72660-95J02

LH5#,6#,YH51,56,61,66..M1

RH

1
72630-95J00

YH50..V4D..(G,R);YH50..4H..06S..N1;LH51..V5D..VSG..N1;YH61..VSG..4HC..N1;YH61..MTM..06S..EUR;LH50,60,61,YH51,60..06S..EUR;LH61,YH51,56,61,66..MTM..(G,R);YH50..VSG..(4HC,5H)..(03S,06S)

2
72650-95J03

LH5#,6#,YH51,56,61,66..M1

LH

1
72639 - KNOB, REAR SEAT LOCK
72658-9570106

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
72650B - LOCK ASSY, REAR NO.3 SEAT, RH
72650-95J02

LH5#,6#,YH51,56,61,66..M1

1
72651 - ROD, REAR SEAT BACK LOCK
72651-95J00

LH5#,6#,YH51,56,61,66..M1

1
72695A - CABLE, REAR SEAT LOCK CONTROL
72695-95J02

LH5#,6#,YH51,56,61,66..M1

1
72710C - ADJUSTER ASSY, NO.1 SEAT RECLINING, RH
72730-9570206

LH51,YH51..5H..U

W/05S,06S,BROWN,BROWN

1
72730-95J03

LH5#,6#,YH51,56,61,66..M1

1
72720C - ADJUSTER ASSY, NO.1 SEAT RECLINING, LH
72740-9570106

LH51,YH51..5H..U

W/05S,06S,BROWN,BROWN

1
72740-95J0306

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
72740-95J0606

LH5#,6#,YH51,56,61,66..M1

W/*HR,BROWN,BROWN

1
72730C - ADJUSTER ASSY, NO.2 SEAT RECLINING, RH
72730-9570206

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
72740C - ADJUSTER ASSY, NO.2 SEAT RECLINING, LH
72740-9570106

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
72996 - COVER, REAR SEAT BACK, RH
72996-95J0006

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
72997 - COVER, REAR SEAT BACK, LH
72997-95J0006

LH5#,6#,YH51,56,61,66..M1

BROWN,BROWN

1
79011A - COVER SUB-ASSY, NO.1 SEAT CUSHION
79011-95J3606

LH51,61,YH51,61..R;YH50..V4D..VSG..N1

F-VL,BROWN,BROWN

1
79011-95J7006

LH51,61,YH51,61..R

F-VL,BROWN,BROWN

1
79031-95J2206

LH51,YH51..5H..U

F-VL,W/05S,06S,BROWN,BROWN

1
79011-95J4906

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79011-95J5006

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79013 - COVER SUB-ASSY, NO.1 SEAT BACK, RH
79013-95J5306

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79013-95J3806

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79013-95J5206

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79014 - COVER SUB-ASSY, NO.1 SEAT BACK, LH
79014-95J0006

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79014-95J0506

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79014-95J0606

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79021A - COVER SUB-ASSY, NO.2 SEAT CUSHION
79031-95J2206

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79031-95J2306

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79023A - COVER SUB-ASSY, NO.2 SEAT BACK
79033-95J2106

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79033-95J1806

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79033-95J2006

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79120A - CUSHION ASSY, NO.1 SEAT
79120-95J3706

LH51,61,YH51,61..R;YH50..V4D..VSG..N1

F-VL,BROWN,BROWN

1
79120-95J5106

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79120-95J5006

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79320-95J2206

LH51,YH51..5H..U

F-VL,W/05S,06S,BROWN,BROWN

1
79135 - PAD, NO.1 SEAT CUSHION
79135-95J06

LH5#,6#,YH51,56,61,66..M1

1
79135-95J03

YH50..V4D..VSG..N1;LH51,61,YH51,56,61,66..R;LH51,61,YH50,51,60,61..LHD..06S

1
79335-95J05

LH51,YH51..5H..U

W/05S,06S

1
79140 - BACK ASSY, NO.1 SEAT, RH
79140-95J4406

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79140-95J5806

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79140-95J5706

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79150 - BACK ASSY, NO.1 SEAT, LH
79150-95J0606

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79150-95J0506

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79150-95J0006

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79160 - SPRING ASSY, NO.1 SEAT CUSHION
79360-95J07

LH51,YH51..5H..U

W/05S,06S

1
79160-95J15

YH61..R;YH50..V4D..VSG..N1;LH51,61,YH51..5H..R

1
79160-95J17

LH5#,6#,YH51,56,61,66..M1

1
79169 - ROD, REAR SEAT HINGE CONNECTOR
79169-95J05

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S

1
79169-95J05

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT

1
79169-95J04

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT

1
79169 - ROD, REAR SEAT HINGE CONNECTOR
79169-95J05

LH51,YH51..5H..U

NO.1 SEAT,W/05S,06S

1
79169-95J05

LH5#,6#,YH51,56,61,66..M1

NO.2 SEAT

1
79169-95J04

LH5#,6#,YH51,56,61,66..M1

NO.1 SEAT

1
79175 - PAD, NO.1 SEAT BACK
79175-95J02

YH50..V4D..VSG..N1;LH51,61,YH51,56,61,66..R;LH51,61,YH50,51,60,61..LHD..06S

1
79375-95J06

LH51,YH51..5H..U

W/05S,06S

1
79175-95J10

LH5#,6#,YH51,56,61,66..M1

1
79175B - PAD, NO.1 SEAT BACK, A
79175-95J13

LH51,YH51..5H..U

W/06S

2
79175B - PAD, NO.1 SEAT BACK, A
79175-95J13

LH51,YH51..5H..U

W/06S

2
79180 - SPRING ASSY, NO.1 SEAT BACK
79180-95J03

YH61..G,R;YH50..4H..06S;YH50..V4D..(G,R);LH51,61,YH51,56,66..MTM..R;YH50..VSG..(4HC,5H)..(03S,06S);LH50,51,60,61,YH51,60,61..06S..(EUR,GEN)

1
79380-95J11

LH51,YH51..5H..U

W/05S,06S

1
79180-95J08

LH5#,6#,YH51,56,61,66..M1

1
79180-95J10

LH5#,6#,YH51,56,61,66..M1

W/*HR

1
79185 - PAD, NO.1 SEAT BACK, LH
79185-95J01

LH5#,6#,YH51,56,61,66..M1

1
79189A - STOPPER, NO.2 SEAT LEG
79189-95J00

LH5#,6#,YH51,56,61,66..M1

2
79190A - SPRING ASSY, NO.1 SEAT BACK, LH
79190-95J03

LH5#,6#,YH51,56,61,66..M1

W/*HR

1
79190-95J00

LH5#,6#,YH51,56,61,66..M1

1
79199A - HOLDER, NO.2 SEAT LEG STOPPER
79199-95J00

LH5#,6#,YH51,56,61,66..M1

2
79220A - CUSHION ASSY, NO.2 SEAT
79320-95J2206

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79320-95J2306

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79235 - PAD, NO.2 SEAT CUSHION
79335-95J05

LH5#,6#,YH51,56,61,66..M1

1
79240A - BACK ASSY, NO.2 SEAT
79340-95J2406

LH5#,6#,YH51,56,61,66..M1

F-VL,W/*HR,BROWN,BROWN

1
79340-95J2106

LH5#,6#,YH51,56,61,66..M1

F-VL,BROWN,BROWN

1
79340-95J2506

LH5#,6#,YH51,56,61,66..M1

FB,BROWN,BROWN

1
79260 - SPRING ASSY, NO.2 SEAT CUSHION
79360-95J07

LH5#,6#,YH51,56,61,66..M1

1
79275 - PAD, NO.2 SEAT BACK
79375-95J06

LH5#,6#,YH51,56,61,66..M1

1
79275B - PAD, NO.2 SEAT BACK, A
79175-95J13

LH5#,6#,YH51,56,61,66..M1

2
79280 - SPRING ASSY, NO.2 SEAT BACK
79380-95J11

LH5#,6#,YH51,56,61,66..M1

1
79380-95J12

LH5#,6#,YH51,56,61,66..M1

W/*HR

1
Common parts
79175-95J13
90109-08077
90119-10049
90119-10116
90119-10315
90119-10409
90119-11008
90154-80045
90164-50020
90168-40043
90168-40078
90386-12018
90468-18071
90523-08001
91611-60614
91611-61020
91616-61025
93530-44016
96160-00800
