YH50RV-SRBQ (1982)

Toyota Hiace Van,Commuter

Production Dec 1982 - Jan 1984
Engine 2YC
Transmission 4HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8212- )RHD..4H,5H

Click highlighted areas on diagram

diagram 33501 33501 33504 33505 33513 33513 33513A 33513A 33513B 33513C 33517 33517 33518 33518 33518A 33518A 33518B 33518B 33522 33523 33523E 33530 33535 33535A 33535A 33536 33562 33562A 33571 33572 33574 33593 33670 33670A 33696 33696A 33711 33711G 33723A 33723B 33741 33741 33744 9017908146 9020613003 9046814004 9046816012 9058014002 9111140814 9161140816 9411040800 9411041000 9451100800 9451200800 9451201000 9453100500 9461310800 9461310800 9461410800
Part # Description Qty Price
33501 - SHAFT SUB-ASSY, CONTROL (FOR COLUMN SHIFT)
33501-26140

LH50,YH50..4HC..ARL

1
33501-26120

YH50,51,53,60,61,63..RHD..4H

1
33501 - SHAFT SUB-ASSY, CONTROL (FOR COLUMN SHIFT)
33501-26140

LH50,YH50..4HC..ARL

1
33501-26120

YH50,51,53,60,61,63..RHD..4H

1
33504 - KNOB SUB-ASSY, SHIFT LEVER (FOR COLUMN SHIFT)
33504-30110

LH50,60,70,YH5#,6#,71..ARL,EUR,SA

1
33505 - SEAL SUB-ASSY, CONTROL SHAFT DUST (FOR COLUMN SHIFT)
33505-30010

LH50,51,61,YH50,51,53,61,63..4HC

1
90303-17005

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

2
33513 - SHAFT, CONTROL SHAFT BRACKET, UPPER
33513-36020

LH50,51,61,YH50,51,53,60,61,63..4H,4HC

1
33513 - SHAFT, CONTROL SHAFT BRACKET, UPPER
33513-36020

LH50,51,61,YH50,51,53,60,61,63..4H,4HC

1
33513A - SPRING, COMPRESSION (FOR BRACKET UPPER SHAFT)
90501-14395

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33513A - SPRING, COMPRESSION (FOR BRACKET UPPER SHAFT)
90501-14395

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33517 - RETAINER, CONTROL SHAFT UPPER SPRING
33517-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33517 - RETAINER, CONTROL SHAFT UPPER SPRING
33517-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518 - BUSH, UPPER CONTROL SHAFT PIECE
33518-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518 - BUSH, UPPER CONTROL SHAFT PIECE
33518-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518A - WASHER, PLATE (FOR UPPER CONTROL SHAFT PIECE BUSH)
33515-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518A - WASHER, PLATE (FOR UPPER CONTROL SHAFT PIECE BUSH)
33515-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518B - RING, E (FOR UPPER CONTROL SHAFT PIECE BUSH)
90523-06019

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518B - RING, E (FOR UPPER CONTROL SHAFT PIECE BUSH)
90523-06019

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33522 - SEAT, SHIFT LEVER PLATE (FOR COLUMN SHIFT)
33522-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33523 - PIN, SHIFT LEVER (FOR COLUMN SHIFT)
90249-07001

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33523E - RING, E (FOR SHIFT LEVER PIN)
96160-00500

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33530 - LEVER ASSY, SHIFT (FOR COLUMN SHIFT)
33541-26050

LH50,60,70,YH5#,6#,71..RHD

1
33535 - LEVER, CONTROL SELECT (FOR COLUMN SHIFT)
33535-26030

LH51,61,71,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33535A - BUSH (FOR CONTROL SELECT LEVER)
90386-13192

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

2
33535A - BUSH (FOR CONTROL SELECT LEVER)
90386-13192

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

2
33536 - SHAFT, CONTROL SELECT LEVER (FOR COLUMN SHIFT)
33536-36040

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33571 - BRACKET, CONTROL SHAFT, LOWER (FOR COLUMN SHIFT)
33571-26012

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33572 - BUSH, CONTROL SHAFT LOWER (FOR COLUMN SHIFT)
33572-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33572-30020

LH50,51,61,YH50,51,53,61,63..4HC

1
33574 - RETAINER, DUST SEAL (FOR COLUMN SHIFT CONTROL SHAFT)
33574-25010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

2
33670 - SUPPORT ASSY, CONTROL ROD (FOR COLUMN SHIFT)
33670-26290

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33670-26300

LH50,51,61,YH50,51,53,61,63..RHD..4HC

1
33670A - BUSH (FOR CONTROL ROD SUPPORT)
90386-13192

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

2
33711 - LEVER, CONTROL SHAFT (FOR COLUMN SHIFT)
33527-26060

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33711-26010

LH50,51,61,YH50,51,53,61,63..4HC

1
33711G - BOLT, CONTROL SHAFT LEVER LOCK
33218-35010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33723A - BUSH (FOR COLUMN SHIFT CONTROL SHAFT)
90389-08005

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33723B - GROMMET (FOR COLUMN SHIFT CONTROL SHAFT)
90480-17177

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33741 - ROD, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
33710-26100

LH51,61,YH50,51,53,61,63..RHD..4HC

1
33741 - ROD, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
33710-26100

LH51,61,YH50,51,53,61,63..RHD..4HC

1
33744 - LEVER, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
33744-26070

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33744-26080

LH50,51,61,YH50,51,53,61,63..RHD..4HC

1
Common parts
90179-08146
90206-13003
90468-14004
90468-16012
90580-14002
91111-40814
91611-40816
94110-40800
94110-41000
94511-00800
94512-00800
94512-01000
94531-00500
94613-10800
94614-10800

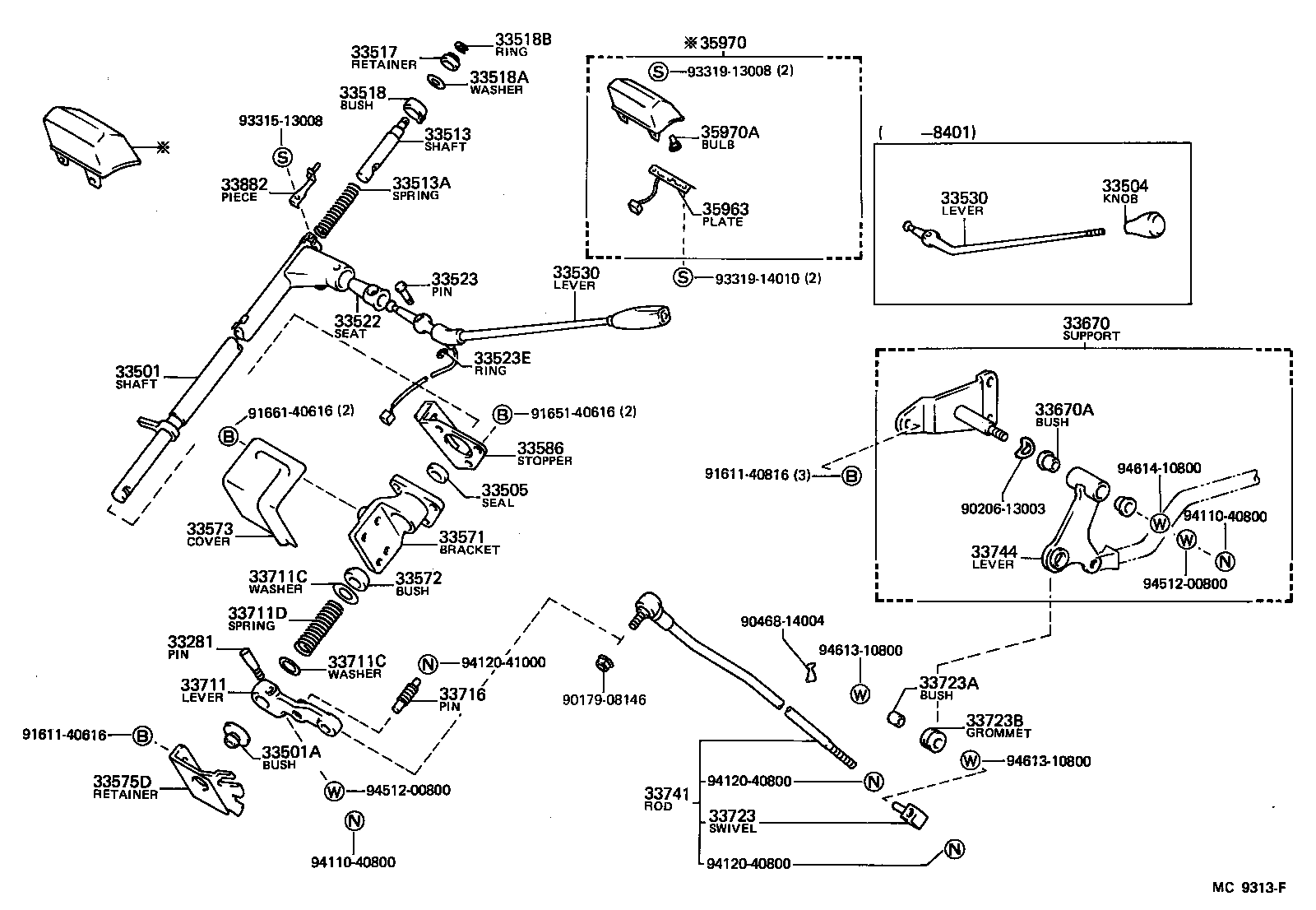

(8212- )RHD..4HC

Click highlighted areas on diagram

diagram 33281 33501 33501A 33504 33505 33513 33513A 33517 33518 33518A 33518B 33522 33523 33523E 33530 33530 33571 33572 33573 33575D 33586 33670 33670A 33711 33711C 33711C 33711D 33716 33723 33723A 33723B 33741 33744 33882 35963 35970 35970A 9017908146 9020613003 9046814004 9161140616 9161140816 9165140616 9166140616 9331513008 9331913008 9331914010 9411040800 9411040800 9412040800 9412040800 9412041000 9451200800 9451200800 9461310800 9461310800 9461410800
Part # Description Qty Price
33281 - PIN, LEVER LOCK (FOR COLUMN SHIFT)
33281-30020

LH50,51,61,YH50,51,53,61,63..4HC

1
33501 - SHAFT SUB-ASSY, CONTROL (FOR COLUMN SHIFT)
33501-26140

LH50,YH50..4HC..ARL

1
33501-26120

YH50,51,53,60,61,63..RHD..4H

1
33501A - BUSH (FOR COLUMN SHIFT CONTROL SHAFT)
33615-26010

LH50,51,61,YH50,51,53,61,63..4HC

1
33504 - KNOB SUB-ASSY, SHIFT LEVER (FOR COLUMN SHIFT)
33504-30110

LH50,60,70,YH5#,6#,71..ARL,EUR,SA

1
33505 - SEAL SUB-ASSY, CONTROL SHAFT DUST (FOR COLUMN SHIFT)
33505-30010

LH50,51,61,YH50,51,53,61,63..4HC

1
90303-17005

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

2
33513 - SHAFT, CONTROL SHAFT BRACKET, UPPER
33513-36020

LH50,51,61,YH50,51,53,60,61,63..4H,4HC

1
33513A - SPRING, COMPRESSION (FOR BRACKET UPPER SHAFT)
90501-14395

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33517 - RETAINER, CONTROL SHAFT UPPER SPRING
33517-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518 - BUSH, UPPER CONTROL SHAFT PIECE
33518-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518A - WASHER, PLATE (FOR UPPER CONTROL SHAFT PIECE BUSH)
33515-30010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33518B - RING, E (FOR UPPER CONTROL SHAFT PIECE BUSH)
90523-06019

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33522 - SEAT, SHIFT LEVER PLATE (FOR COLUMN SHIFT)
33522-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33523 - PIN, SHIFT LEVER (FOR COLUMN SHIFT)
90249-07001

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33523E - RING, E (FOR SHIFT LEVER PIN)
96160-00500

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33530 - LEVER ASSY, SHIFT (FOR COLUMN SHIFT)
33541-26050

LH50,60,70,YH5#,6#,71..RHD

1
33530 - LEVER ASSY, SHIFT (FOR COLUMN SHIFT)
33541-26050

LH50,60,70,YH5#,6#,71..RHD

1
33571 - BRACKET, CONTROL SHAFT, LOWER (FOR COLUMN SHIFT)
33571-26012

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33572 - BUSH, CONTROL SHAFT LOWER (FOR COLUMN SHIFT)
33572-36010

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33572-30020

LH50,51,61,YH50,51,53,61,63..4HC

1
33586 - STOPPER, CONTROL SHIFT LEVER
33586-26011

LH50,51,61,YH50,51,53,61,63..4HC

1
33670 - SUPPORT ASSY, CONTROL ROD (FOR COLUMN SHIFT)
33670-26290

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33670-26300

LH50,51,61,YH50,51,53,61,63..RHD..4HC

1
33670A - BUSH (FOR CONTROL ROD SUPPORT)
90386-13192

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

2
33711 - LEVER, CONTROL SHAFT (FOR COLUMN SHIFT)
33527-26060

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33711-26010

LH50,51,61,YH50,51,53,61,63..4HC

1
33711C - WASHER, PLATE (FOR CONTROL SHAFT LEVER)
90201-17048

LH50,51,61,YH50,51,53,61,63..4HC

T=1.0,T=1.0

1
90201-17044

LH50,51,61,YH50,51,53,61,63..4HC

T=1.2,T=1.2

1
33711C - WASHER, PLATE (FOR CONTROL SHAFT LEVER)
90201-17048

LH50,51,61,YH50,51,53,61,63..4HC

T=1.0,T=1.0

1
90201-17044

LH50,51,61,YH50,51,53,61,63..4HC

T=1.2,T=1.2

1
33711D - SPRING, COMPRESSION (FOR CONTROL SHAFT LEVER)
90501-12061

LH50,51,61,YH50,51,53,61,63..4HC

1
33716 - PIN, CONTROL SHAFT LEVER STOPPER
33716-26010

LH50,51,61,YH50,51,53,61,63..4HC

1
33723 - SWIVEL, CONNECTING ROD (FOR COLUMN SHIFT)
33723-10020

LH50,51,61,YH50,51,53,61,63..4HC

1
33723A - BUSH (FOR COLUMN SHIFT CONTROL SHAFT)
90389-08005

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33723B - GROMMET (FOR COLUMN SHIFT CONTROL SHAFT)
90480-17177

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33741 - ROD, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
33710-26100

LH51,61,YH50,51,53,61,63..RHD..4HC

1
33744 - LEVER, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
33744-26070

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..RHD..(4H,5H)

1
33744-26080

LH50,51,61,YH50,51,53,61,63..RHD..4HC

1
35963 - PLATE, INDICATOR LAMP EARTH (FOR COLUMN SHIFT)
35963-26030

LH50,51,61,YH50,51,53,61,63..4HC

1
35970 - HOUSING ASSY, POSITION INDICATOR (FOR COLUMN SHIFT)
35970-2605005

LH5#,61,YH5#,61..RHD..4HC

BEIGE,BEIGE

1
35970A - BULB (FOR COLUMN SHIFT POSITION INDICATOR LAMP)
90981-11024

LH50,51,61,YH50,51,53,61,63..4HC

12V 1.4W

1
Common parts
90179-08146
90206-13003
90468-14004
91611-40616
91611-40816
91651-40616
91661-40616
93315-13008
93319-13008
93319-14010
94110-40800
94120-40800
94120-41000
94512-00800
94613-10800
94614-10800

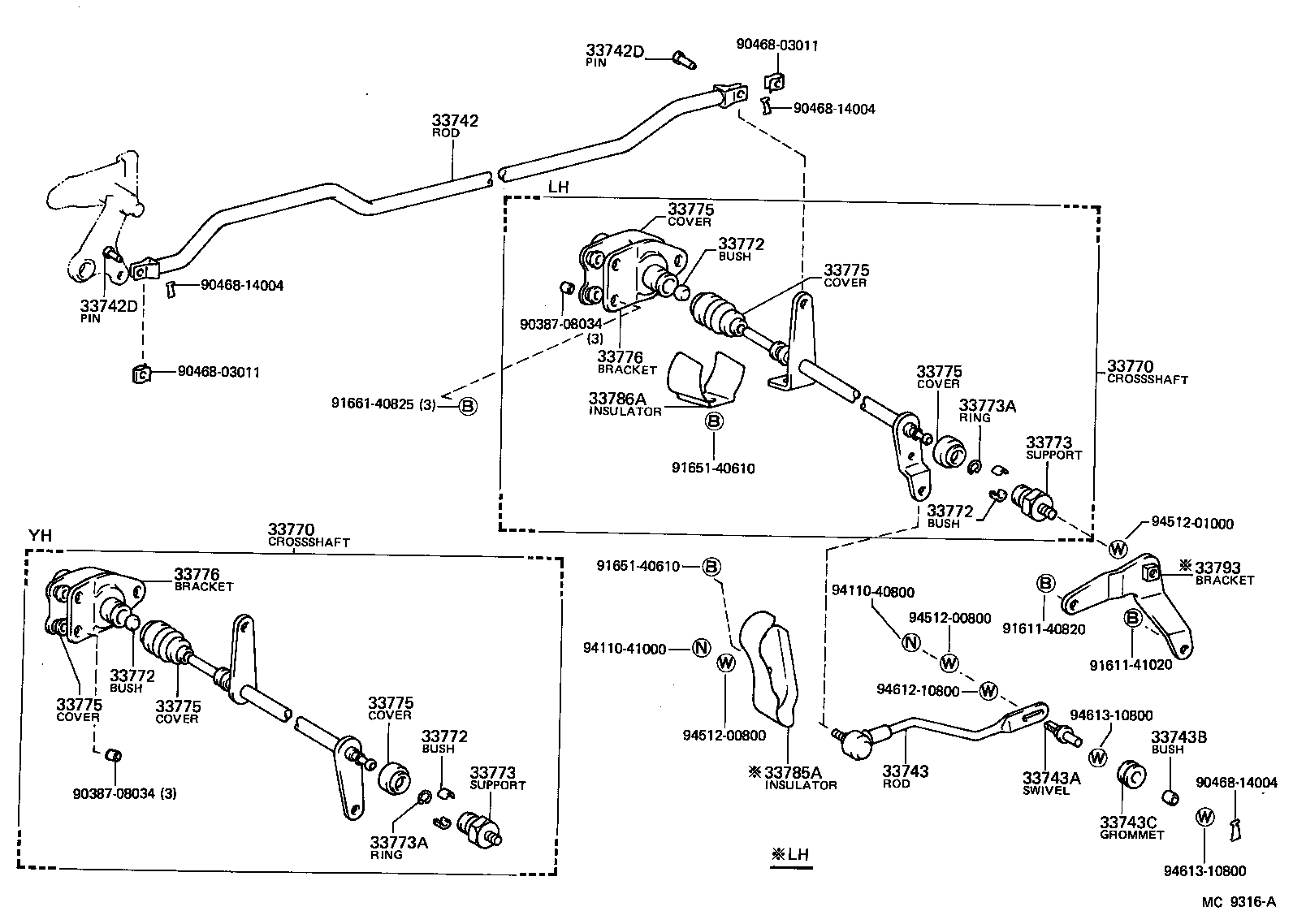

(8212- )4HC

Click highlighted areas on diagram

diagram 33742 33742D 33742D 33743 33743A 33743B 33743C 33770 33770 33772 33772 33772 33772 33773 33773 33773A 33773A 33775 33775 33775 33775 33775 33775 33776 33776 33785A 33786A 33793 9038708034 9038708034 9046803011 9046803011 9046814004 9046814004 9046814004 9161140820 9161141020 9165140610 9165140610 9166140825 9411040800 9411041000 9451200800 9451200800 9451201000 9461210800 9461310800 9461310800
Part # Description Qty Price
33742 - ROD, GEAR SHIFTING, NO.2(FOR COLUMN SHIFT)
33742-26150

LH50,51,61,YH50,51,53,61,63..4HC

1
33742D - PIN, W/HOLE
90240-08042

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

2
33742D - PIN, W/HOLE
90240-08042

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

2
33743 - ROD, GEAR SHIFTING, NO.3 (FOR COLUMN SHIFT)
33840-26080

LH50,51,61,YH50,51,53,61,63..4HC

1
33743A - SWIVEL, CONNECTING ROD
33723-10020

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,5H

1
33723-22010

LH50,51,61,YH50,51,53,61,63..4HC

1
33743B - BUSH, NO.1
90389-08005

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33743C - GROMMET
90480-17177

LH50,51,60,61,7#,YH50,51,53,60,61,63,7#..4H,4HC,5H

1
33770 - SHAFT ASSY, CROSS (FOR COLUMN SHIFT)
33770-26060

YH50,51,53,61,63..ATM

1
33770 - SHAFT ASSY, CROSS (FOR COLUMN SHIFT)
33770-26060

YH50,51,53,61,63..ATM

1
33772 - BUSH, NO.1, CROSS SHAFT SUPPORT (FOR COLUMN SHIFT)
33772-35011

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33772-20010

LH50,51,61,YH50,51,53,61,63..4HC

INNER

2
33772 - BUSH, NO.1, CROSS SHAFT SUPPORT (FOR COLUMN SHIFT)
33772-35011

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33772-20010

LH50,51,61,YH50,51,53,61,63..4HC

INNER

2
33772 - BUSH, NO.1, CROSS SHAFT SUPPORT (FOR COLUMN SHIFT)
33772-35011

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33772-20010

LH50,51,61,YH50,51,53,61,63..4HC

INNER

2
33772 - BUSH, NO.1, CROSS SHAFT SUPPORT (FOR COLUMN SHIFT)
33772-35011

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33772-20010

LH50,51,61,YH50,51,53,61,63..4HC

INNER

2
33773 - SUPPORT, CROSS SHAFT, NO.1 (FOR COLUM SHIFT)
33773-20020

LH50,51,61,YH50,51,53,61,63..4HC

1
33773 - SUPPORT, CROSS SHAFT, NO.1 (FOR COLUM SHIFT)
33773-20020

LH50,51,61,YH50,51,53,61,63..4HC

1
33773A - RING, HOLE SNAP (FOR CROSS SHAFT SUPPORT SNAP)
96151-01600

LH50,51,61,YH50,51,53,61,63..4HC

CONTROL SUPPORT SIDE

2
33773A - RING, HOLE SNAP (FOR CROSS SHAFT SUPPORT SNAP)
96151-01600

LH50,51,61,YH50,51,53,61,63..4HC

CONTROL SUPPORT SIDE

2
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33775 - COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
33775-35010

LH50,51,61,YH50,51,53,61,63..4HC

CTR

1
33775-20020

LH50,51,61,YH50,51,53,61,63..4HC

INNER

1
33775-26030

LH50,51,61,YH50,51,53,61,63..4HC

OUTER

1
33776 - BRACKET, CROSS SHAFT, NO.1 (FOR COLUMN SHIFT)
33776-26060

LH50,51,61,YH50,51,53,61,63..4HC

1
33776 - BRACKET, CROSS SHAFT, NO.1 (FOR COLUMN SHIFT)
33776-26060

LH50,51,61,YH50,51,53,61,63..4HC

1
Common parts
90387-08034
90468-03011
90468-14004
91611-40820
91611-41020
91651-40610
91661-40825
94110-40800
94110-41000
94512-00800
94512-01000
94612-10800
94613-10800
