RZH114L-ZRMNS (1996)

Toyota Hiace Van,Commuter

Production Aug 1996 - Aug 2001
Engine 1RZ
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 3(9808- )GCC ; (0008- )RZH155..GEN ; (0108-)LH172..5F..ARL ; (0108- )LH

Click highlighted areas on diagram

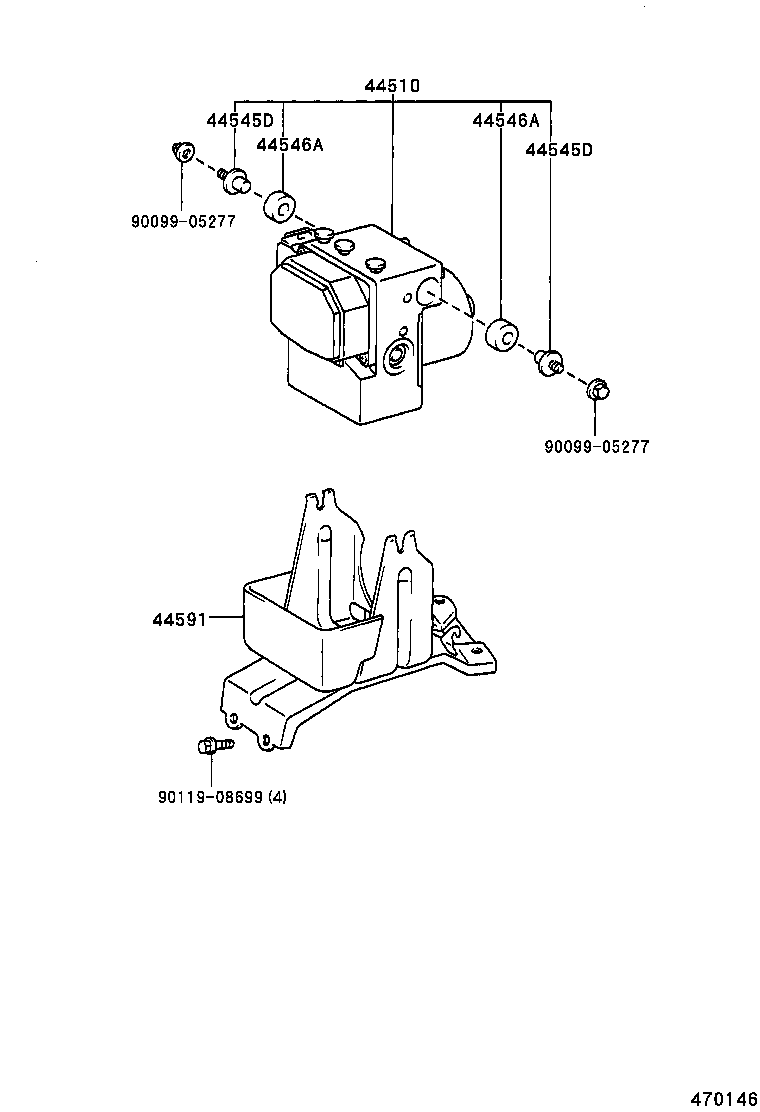

W(ABS)

diagram 44510 44545D 44545D 44546A 44546A 44591 9009905277 9009905277 9011908699
Part # Description Qty Price
Common parts
90099-05277
90119-08699

(9611- )RZH135,15#

Click highlighted areas on diagram

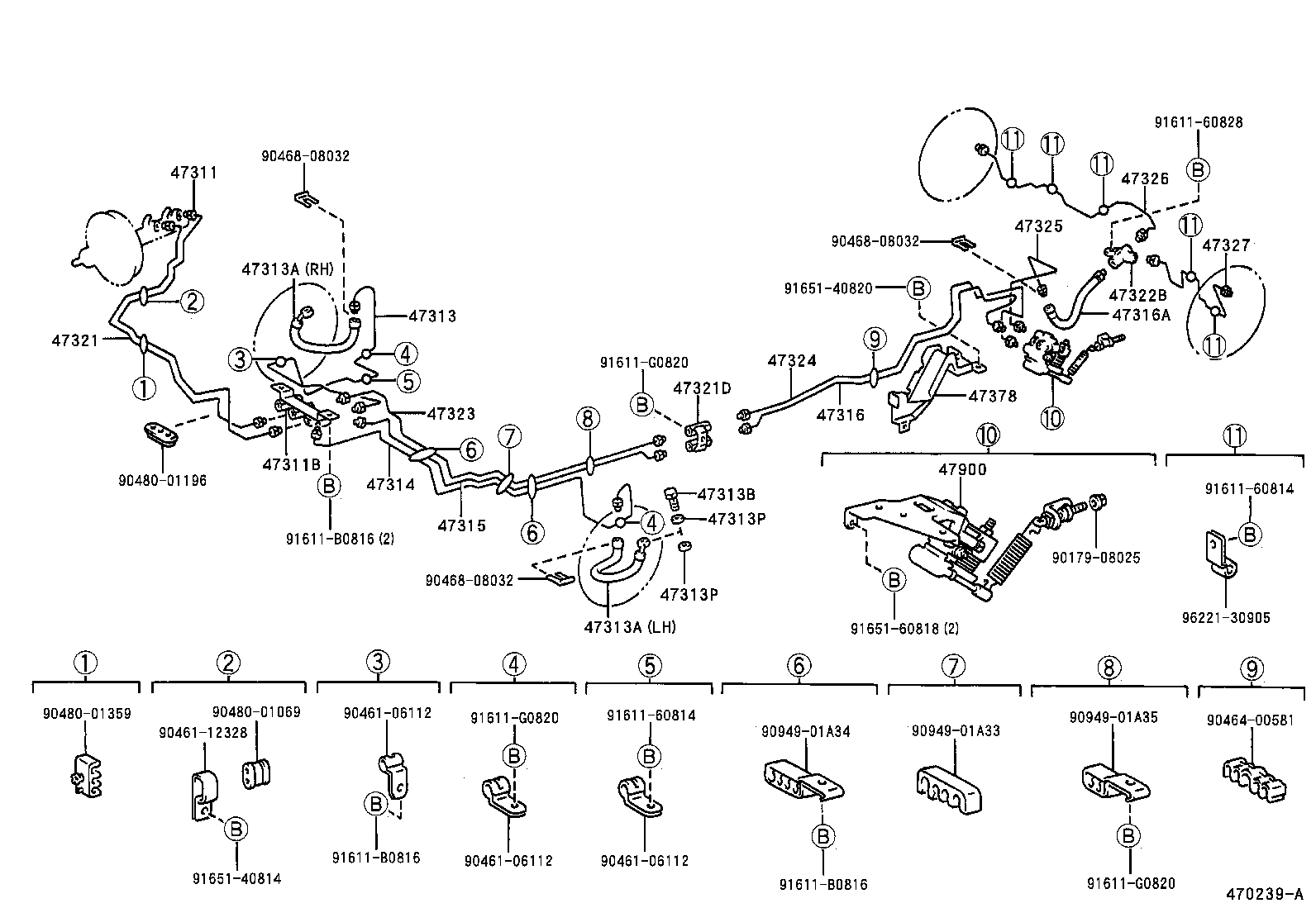

W/O(ABS)

diagram 47311 47311B 47313 47313A 47313A 47313B 47313P 47313P 47314 47315 47316 47316A 47321 47321D 47322B 47323 47324 47325 47326 47327 47378 47900 9017908025 9046106112 9046106112 9046106112 9046112328 9046400581 9046808032 9046808032 9046808032 9048001069 9048001196 9048001359 9094901A33 9094901A34 9094901A35 9161160814 9161160814 9161160828 91611B0816 91611B0816 91611B0816 91611G0820 91611G0820 91611G0820 9165140814 9165140820 9165160818 9622130905
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-26330

LH102,104,112,114,RZH102,104,112,114..LHD

1
47311-26370

RZH102,104,112,114..LHD

W(FRONT DISC BRAKE)

1
47311-26450

RZH113..LHD;RZH105,115..STD..CIS;RZH10#,112,114,115..LHD..CBR

1
47311-26350

LH102,104,112,114..LHD

W(FRONT DISC BRAKE)

1
47311-26460

LH102,104,105,11#,166,174,176..LHD

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90414-10019

LH10#,11#,125,RZH10#,11#,125..4F,5F

1
90414-10019

RZH112..5D;RZH112..03S;LH10#,11#,125,RZH10#,113,114,115,125,135,15#..5F

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-26140

LH10#,11#,125,RZH10#,11#,125,135,153

1
47313-26141

RZH112..5D;RZH112..03S;LH10#,11#,125,154,162,164,172,174,184,RZH10#,113,114,115,125,135,15#

1
47313-26141

RZH115..CBR;RZH105,115..STD..CIS;RZH113..4D..STD..(ARL,GEN);RZH102,105,112,113..SRF..CBR;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,174,184,RZH103..(03S,09S,10S,15S)..GL..(CBR,DSL);LH10#,11#,125,RZH103,104,114,125,135,153..03S,06S,12S,14S,15S

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02590

LH10#,11#,125,RZH10#,11#,125

RH

1
90947-02591

LH10#,11#,125,RZH10#,11#,125

LH

1
90947-02592

RZH102..4D;RZH102..5D..03S;RZH102..LHD..06S;LH10#,11#,RZH104,112,114..GEN

2
90947-02C11

LH174..STD..(GCC,GEN);RZH112,115..LHD..(06S,15S);LH184,RZH105,112..03S,12S,14S;LH102,103,104,11#,125,162,172,RZH102,103,104,113,114,125..ARL,GCC,GEN

RH

1
90947-02C04

LH172..HRF;RZH112..LHD;LH172..03S..GL;RZH112..RHD..SP;LH172..5D..03S..GEN;LH172,RZH115..LHD..4D..(03S,12S);LH172,RZH115..(ARL,CIS,GCC)..(DSL,EFI);LH172,174,RZH115..(06S,10S,15S)..(CBR,DEFI,DSL);LH10#,11#,125,154,162,164,184,RZH10#,113,114,125,135,15#

W(195/70R15C TIRE),RH

1
90947-02C12

LH174..STD..(GCC,GEN);RZH112,115..LHD..(06S,15S);LH184,RZH105,112..03S,12S,14S;LH102,103,104,11#,125,162,172,RZH102,103,104,113,114,125..ARL,GCC,GEN

LH

1
90947-02C05

LH172..HRF;RZH112..LHD;LH172..03S..GL;RZH112..RHD..SP;LH172..5D..03S..GEN;LH172,RZH115..LHD..4D..(03S,12S);LH172,RZH115..(ARL,CIS,GCC)..(DSL,EFI);LH172,174,RZH115..(06S,10S,15S)..(CBR,DEFI,DSL);LH10#,11#,125,154,162,164,184,RZH10#,113,114,125,135,15#

W(195/70R15C TIRE),LH

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02590

LH10#,11#,125,RZH10#,11#,125

RH

1
90947-02591

LH10#,11#,125,RZH10#,11#,125

LH

1
90947-02592

RZH102..4D;RZH102..5D..03S;RZH102..LHD..06S;LH10#,11#,RZH104,112,114..GEN

2
90947-02C11

LH174..STD..(GCC,GEN);RZH112,115..LHD..(06S,15S);LH184,RZH105,112..03S,12S,14S;LH102,103,104,11#,125,162,172,RZH102,103,104,113,114,125..ARL,GCC,GEN

RH

1
90947-02C04

LH172..HRF;RZH112..LHD;LH172..03S..GL;RZH112..RHD..SP;LH172..5D..03S..GEN;LH172,RZH115..LHD..4D..(03S,12S);LH172,RZH115..(ARL,CIS,GCC)..(DSL,EFI);LH172,174,RZH115..(06S,10S,15S)..(CBR,DEFI,DSL);LH10#,11#,125,154,162,164,184,RZH10#,113,114,125,135,15#

W(195/70R15C TIRE),RH

1
90947-02C12

LH174..STD..(GCC,GEN);RZH112,115..LHD..(06S,15S);LH184,RZH105,112..03S,12S,14S;LH102,103,104,11#,125,162,172,RZH102,103,104,113,114,125..ARL,GCC,GEN

LH

1
90947-02C05

LH172..HRF;RZH112..LHD;LH172..03S..GL;RZH112..RHD..SP;LH172..5D..03S..GEN;LH172,RZH115..LHD..4D..(03S,12S);LH172,RZH115..(ARL,CIS,GCC)..(DSL,EFI);LH172,174,RZH115..(06S,10S,15S)..(CBR,DEFI,DSL);LH10#,11#,125,154,162,164,184,RZH10#,113,114,125,135,15#

W(195/70R15C TIRE),LH

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10015

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

2
90401-10015

RZH102,112..SRF;RZH103..RHD..EFI;RZH105,115..STD..CIS;RZH103,105,113,115..CBR;LH172,174,184..(03S,10S,15S)..GL;LH172..RHD..SRF..4D..STD..GEN..DSL;RZH113..4D..(03S,06S,09S)..(ARL,GEN)..EFI;LH10#,11#,125,166,176,RZH104,114,125,135,153..03S,06S,09S,12S,14S,15S

2
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

4
90430-10074

RZH102,112..SRF;RZH103..RHD..EFI;RZH105,115..STD..CIS;RZH103,105,113,115..CBR;LH172,174,184..(03S,10S,15S)..GL;LH172..RHD..SRF..4D..STD..GEN..DSL;RZH113..4D..(03S,06S,09S)..(ARL,GEN)..EFI;LH10#,11#,125,166,176,RZH104,114,125,135,153..03S,06S,09S,12S,14S,15S

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
90430-10074

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

4
90430-10074

RZH102,112..SRF;RZH103..RHD..EFI;RZH105,115..STD..CIS;RZH103,105,113,115..CBR;LH172,174,184..(03S,10S,15S)..GL;LH172..RHD..SRF..4D..STD..GEN..DSL;RZH113..4D..(03S,06S,09S)..(ARL,GEN)..EFI;LH10#,11#,125,166,176,RZH104,114,125,135,153..03S,06S,09S,12S,14S,15S

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-26140

LH10#,11#,125,RZH10#,11#,125

1
47314-26190

RZH112..5D;RZH112..03S;LH10#,11#,125,154,162,164,172,174,184,RZH10#,113,114,115,125,135,15#

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-26120

LH10#,11#,125,RZH10#,11#,125

1
47315-26150

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-26150

LH11#,17#,RZH11#

1
47316-26150

RZH112..5D;RZH112..03S;LH11#,17#,RZH113,114,115

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96940-32757

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

1
96940-33556

LH10#,11#,RZH10#,11#..GEN

1
47321 - TUBE, REAR BRAKE, NO.1
47321-26240

LH102,104,112,114,RZH102,104,112,114..LHD

1
47321-26260

LH102,104,112,114..LHD

W(FRONT DISC BRAKE)

1
47321-26280

RZH102,104,112,114..LHD

W(FRONT DISC BRAKE)

1
47321-26360

RZH113..LHD;RZH105,115..STD..CIS;RZH10#,112,114,115..LHD..CBR

1
47321-26370

LH102,104,105,11#,166,174,176..LHD

1
47321D - WAY, NO.1(FOR REAR BRAKE TUBE)
90412-10166

RZH102,112..SRF;RZH103..RHD..EFI;RZH105,115..STD..CIS;RZH103,105,113,115..CBR;LH172,174,184..(03S,10S,15S)..GL;LH172..RHD..SRF..4D..STD..GEN..DSL;RZH113..4D..(03S,06S,09S)..(ARL,GEN)..EFI;LH10#,11#,125,166,176,RZH104,114,125,135,153..03S,06S,09S,12S,14S,15S

1
90412-10166

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

1
47322B - WAY, NO.2(FOR REAR BRAKE TUBE)
90413-10243

RZH102,112..SRF;RZH103..RHD..EFI;RZH105,115..STD..CIS;RZH103,105,113,115..CBR;LH172,174,184..(03S,10S,15S)..GL;LH172..RHD..SRF..4D..STD..GEN..DSL;RZH113..4D..(03S,06S,09S)..(ARL,GEN)..EFI;LH10#,11#,125,166,176,RZH104,114,125..03S,06S,09S,12S,14S,15S

1
90413-10243

RZH112..5D;RZH112..03S;LH10#,11#,125,16#,17#,184,RZH10#,113,114,115,125

1
47323 - TUBE, REAR BRAKE, NO.3
47323-26310

LH10#,11#,125,RZH10#,11#,125

1
47323-26340

RZH112..5D;RZH112..03S;LH10#,11#,125,154,16#,17#,184,RZH10#,113,114,115,125,135,15#

1
47324 - TUBE, REAR BRAKE, NO.4
47324-26180

LH11#,17#,RZH11#

1
47324-26180

RZH112..5D;RZH112..03S;LH11#,17#,RZH113,114,115

1
47325 - TUBE, REAR BRAKE, NO.5
47325-26350

RZH112..5D;RZH112..03S;LH10#,11#,16#,17#,184,RZH10#,113,114,115..CIS,GCC,GEN

1
47325-26250

LH10#,11#,125,RZH10#,11#,125

1
47325-26340

RZH115..CBR;RZH103..RHD..SG;RZH105,115..STD..CIS;LH172,RZH103..RHD..4D..(GL,STD);LH174,RZH103,105..(09S,10S,12S)..(CBR,DSL);LH10#,11#,125,184,RZH102,104,112,113,114,125..GL,STD

1
47326 - TUBE, REAR BRAKE, NO.6
47326-26280

LH102,104,105,11#,RZH10#,11#..LHD

1
47326-26390

RZH105,115..STD..CIS;LH174,RZH113..LHD..(03S,06S,10S);LH102,104,105,11#,RZH10#,112,114,115..LHD..(CBR,DSL)

1
47327 - TUBE, REAR BRAKE, NO.7
47327-26130

LH102,104,105,11#,RZH10#,11#..LHD

1
47327-26240

RZH105,115..STD..CIS;LH174,RZH113..LHD..(03S,06S,10S);LH102,104,105,11#,RZH10#,112,114,115..LHD..(CBR,DSL)

1
47378 - PROTECTOR, BRAKE TUBE
47378-26020

RZH102..5D..03S;RZH102..LHD..06S;RZH102,103..4D..STD;LH10#,125,RZH104,125;LH112,114,RZH112,114..LHD

1
47378-26020

LH103..GEN;LH103..4FC;LH102,104,11#,RZH105,11#..LHD..(03S,06S,12S,15S);LH125,RZH102,103,104,125,135..(03S,06S,12S,14S,15S)..(GL,STD)

AMBULANCE

1
47378-26020

LH103..4FC;RZH103..ARL;LH103..03S..GEN;LH102,104,105,11#,166,174,176,RZH105,11#..LHD;LH125,184,RZH102,104,125,135,153..03S,06S,12S,14S,15S

AMBULANCE

1
Common parts
90179-08025
90461-06112
90461-12328
90464-00581
90468-08032
90480-01069
90480-01196
90480-01359
90949-01A33
90949-01A34
90949-01A35
91611-60814
91611-60828
91611-B0816
91611-G0820
91651-40814
91651-40820
91651-60818
96221-30905
