LH30LV-QRFEW (1979)

Toyota Hiace

Production Dec 1979 - Nov 1982
Engine L
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

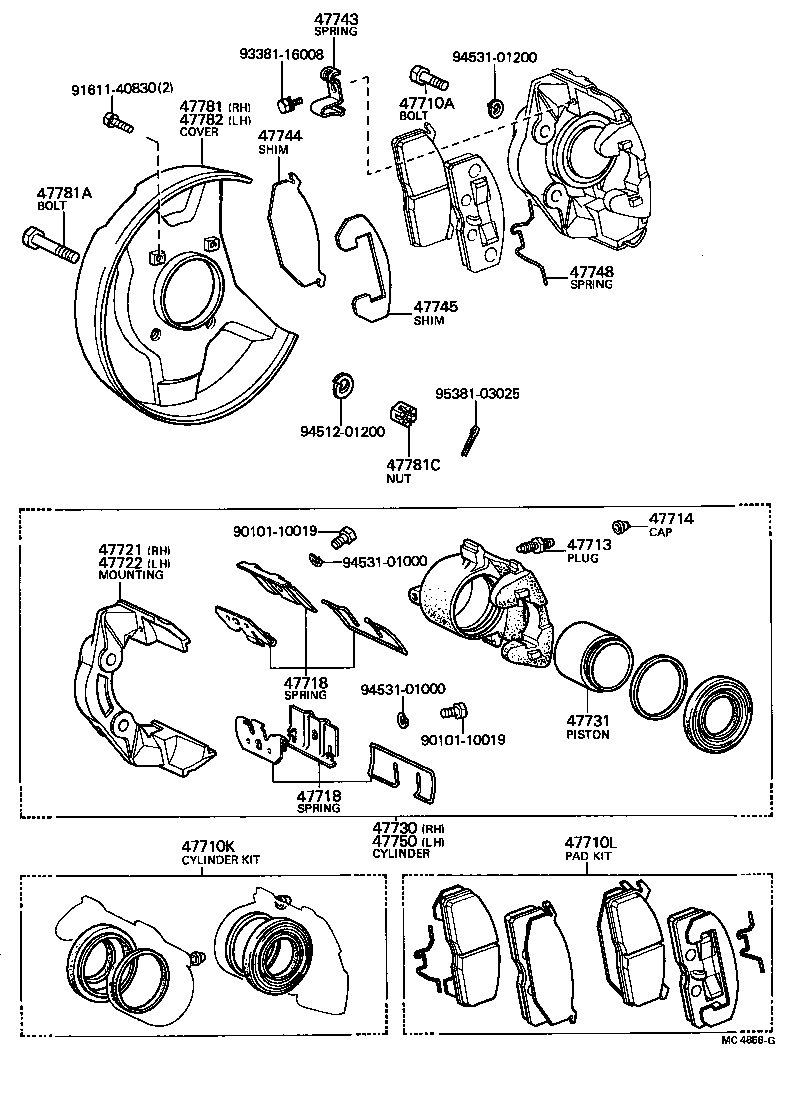

ILLUST NO. 1 OF 2(7702-8211)EUR ; (8107-8211)LH20..LHD..V..GEN ;(8107-8211)LH11,RH20,22..TR,WG..4H.

Click highlighted areas on diagram

diagram 47710A 47710K 47710L 47713 47714 47718 47718 47721 47722 47730 47731 47743 47744 47745 47748 47750 47781 47781A 47781C 47782 9010110019 9010110019 9161140830 9338116008 9451201200 9453101000 9453101000 9453101200 9538103025
Part # Description Qty Price
47710A - BOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
90101-12010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

*12-1.25PX50-26

4
90101-12010

LH11,20,30,RH11,20,25,3#..EUR

*12-1.25PX50-26

4
47710K - CYLINDER KIT, DISC BRAKE, FRONT
04479-26010

LH11,20,30,RH11,20,25,3#..EUR

1
04479-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
04479-26020

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47710L - PAD KIT, DISC BRAKE, FRONT
04491-35021

LH11,20,30,RH11,20,25,3#..EUR

1
04491-35021

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
04491-35021

LH11,20,30,RH11,20,25,3#..EUR

1
04491-26010

RH11,20,3#..EUR

1
04491-26060

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
04491-35020

LH11,20,30,RH11,20,25,3#..EUR

1
47713 - PLUG, BLEEDER(FOR FRONT DISC BRAKE)
47547-12010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47547-12010

LH11,20,30,RH11,20,25,3#..EUR

2
47714 - CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
31478-30010

LH11,20,30,RH11,20,25,3#..EUR

2
31478-30010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47718 - SPRING, FRONT DISC BRAKE CYLINDER SUPPORT
47719-29015

LH11,20,30,RH11,20,25,3#..EUR

LWR

1
47719-29025

LH11,20,30,RH11,20,25,3#..EUR

LWR

1
47718-29015

LH11,20,30,RH11,20,25,3#..EUR

UPR

1
47718-29025

LH11,20,30,RH11,20,25,3#..EUR

UPR

1
47719-29025

LH11,20,30,RH11,2#,3#,42..ARL,EUR

LWR

1
47718-29025

LH11,20,30,RH11,2#,3#,42..ARL,EUR

UPR

1
47718 - SPRING, FRONT DISC BRAKE CYLINDER SUPPORT
47719-29015

LH11,20,30,RH11,20,25,3#..EUR

LWR

1
47719-29025

LH11,20,30,RH11,20,25,3#..EUR

LWR

1
47718-29015

LH11,20,30,RH11,20,25,3#..EUR

UPR

1
47718-29025

LH11,20,30,RH11,20,25,3#..EUR

UPR

1
47719-29025

LH11,20,30,RH11,2#,3#,42..ARL,EUR

LWR

1
47718-29025

LH11,20,30,RH11,2#,3#,42..ARL,EUR

UPR

1
47721 - MOUNTING, FRONT DISC BRAKE CYLINDER, RH
47721-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47721-26010

LH11,20,30,RH11,20,25,3#..EUR

1
47722 - MOUNTING, FRONT DISC BRAKE CYLINDER, LH
47722-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47730 - CYLINDER ASSY, FRONT DISC BRAKE, RH
47730-26010

LH11,20,30,RH11,20,25,3#..EUR

1
47730-26030

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47730-26050

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47730-26030

LH11,20,30,RH11,20,25,3#..EUR

1
47731 - PISTON, FRONT DISC BRAKE
47731-26020

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47731-26010

LH11,20,30,RH11,20,25,3#..EUR

2
47731-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47743 - SPRING, ANTI-RATTLE, NO.2(FOR FRONT DISC BRAKE)
47743-26010

LH11,20,30,RH11,20,25,3#..EUR

2
47743-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47744 - SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
47744-26010

LH11,20,30,RH11,20,25,3#..EUR

2
47744-26020

LH11,20,30,RH11,20,25,3#..EUR

2
47744-26020

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47744-26030

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47745 - SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
47745-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47745-26010

LH11,20,30,RH11,20,25,3#..EUR

2
47748 - SPRING, ANTI-RATTLE, NO.1(FOR FRONT DISC BRAKE)
47748-26010

LH11,20,30,RH11,20,25,3#..EUR

2
47748-26010

LH11,20,30,RH11,2#,3#,42..ARL,EUR

2
47750 - CYLINDER ASSY, DISC BRAKE, LH
47750-26010

LH11,20,30,RH11,20,25,3#..EUR

1
47750-26030

LH11,20,30,RH11,20,25,3#..EUR

1
47750-26030

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47750-26050

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47781 - COVER, DISC BRAKE DUST, FRONT RH
47781-26010

LH11,20,30,RH11,20,25,3#..EUR

1
47781-26020

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47781-26020

LH11,20,30,RH11,20,25,3#..EUR

1
47781A - BOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
90102-12050

LH11,20,30,RH11,20,25,3#..EUR

4
90102-12050

LH11,20,30,RH11,2#,3#,42..ARL,EUR

4
47781C - NUT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
94145-51200

LH11,20,30,RH11,20,25,3#..EUR

4
94145-51200

LH11,20,30,RH11,2#,3#,42..ARL,EUR

4
47782 - COVER, DISC BRAKE DUST, FRONT LH
47782-26020

LH11,20,30,RH11,2#,3#,42..ARL,EUR

1
47782-26010

LH11,20,30,RH11,20,25,3#..EUR

1
47782-26020

LH11,20,30,RH11,20,25,3#..EUR

1
Common parts
90101-10019
91611-40830
93381-16008
94512-01200
94531-01000
94531-01200
95381-03025
