Toyota Fortuner

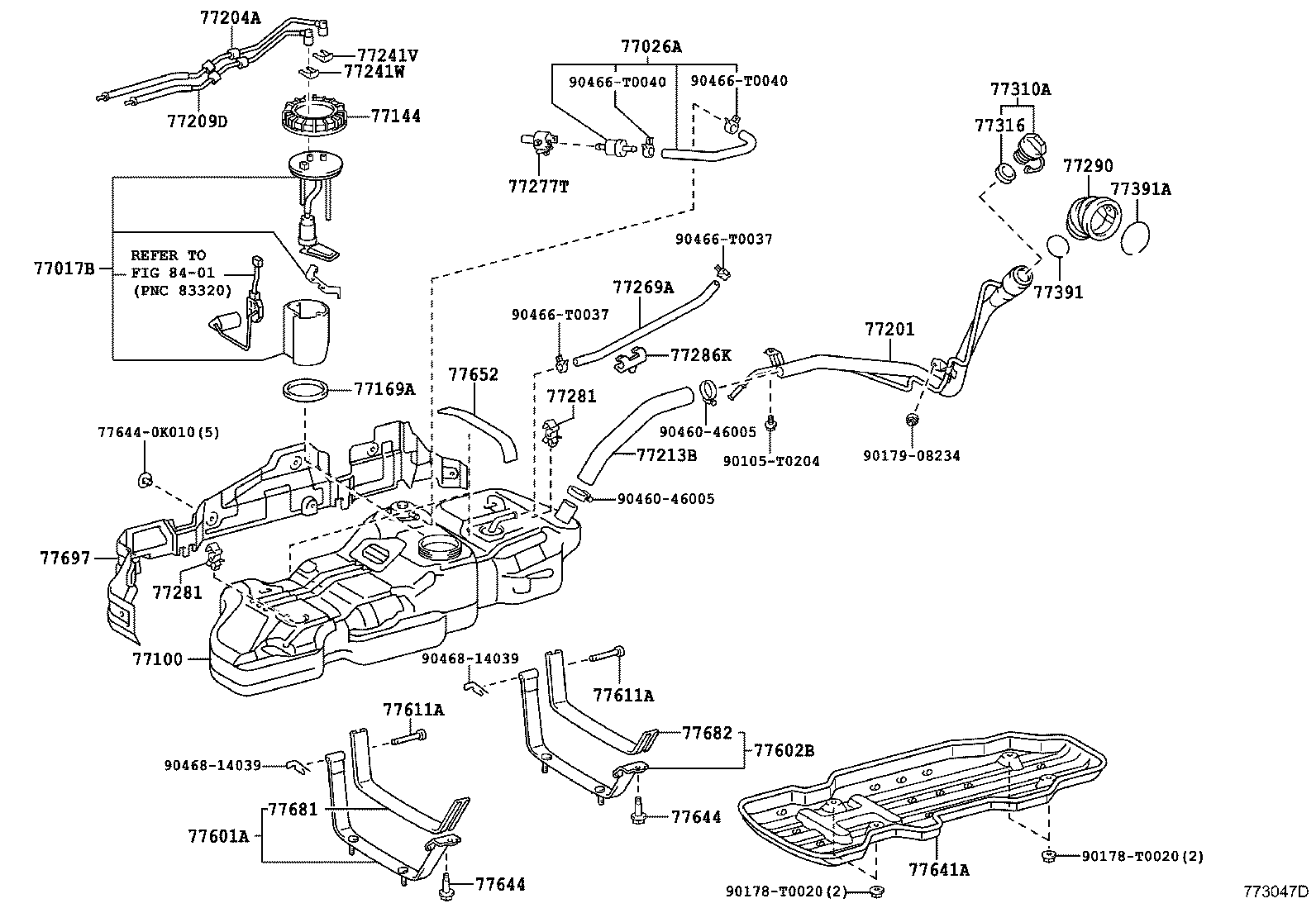

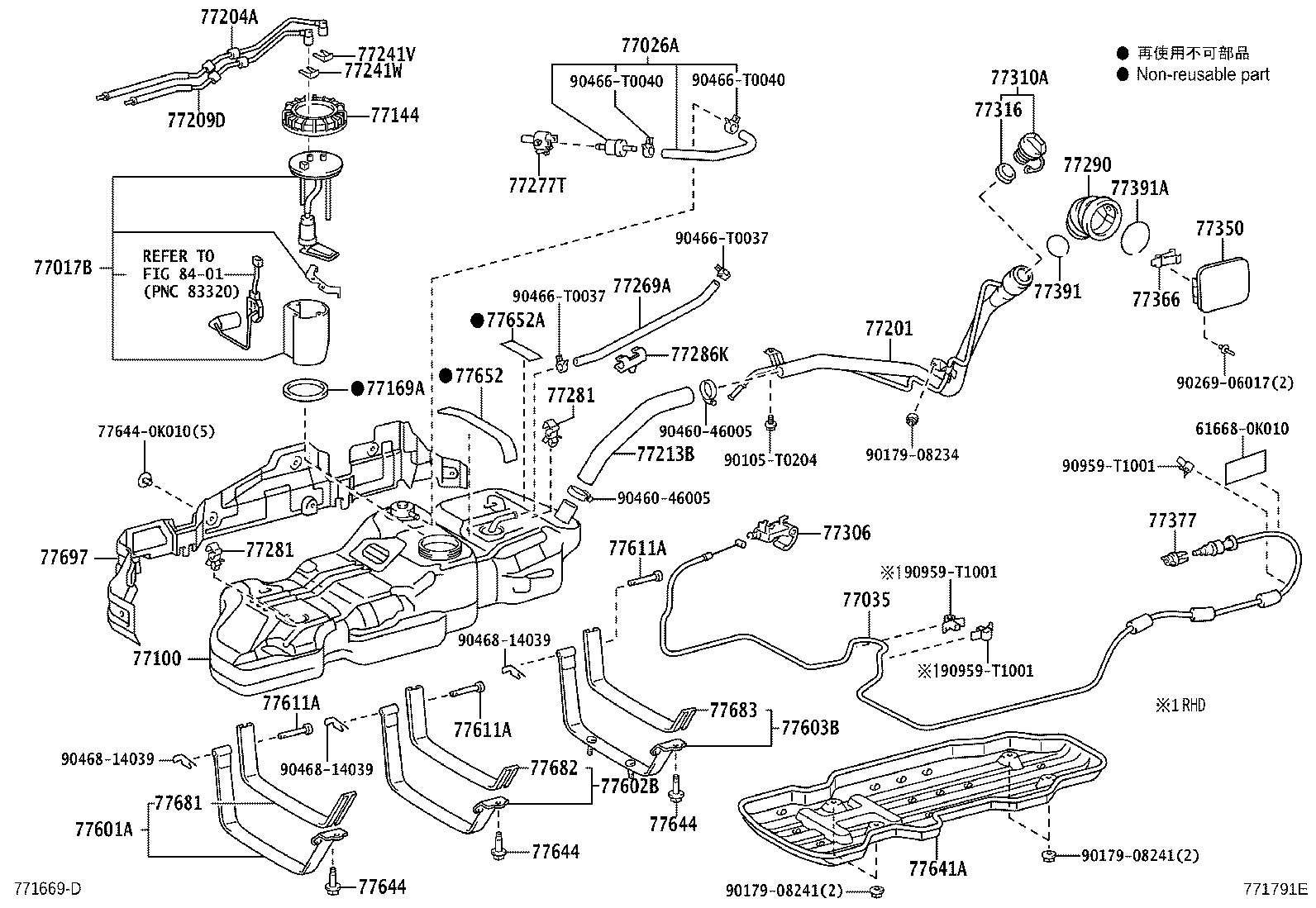

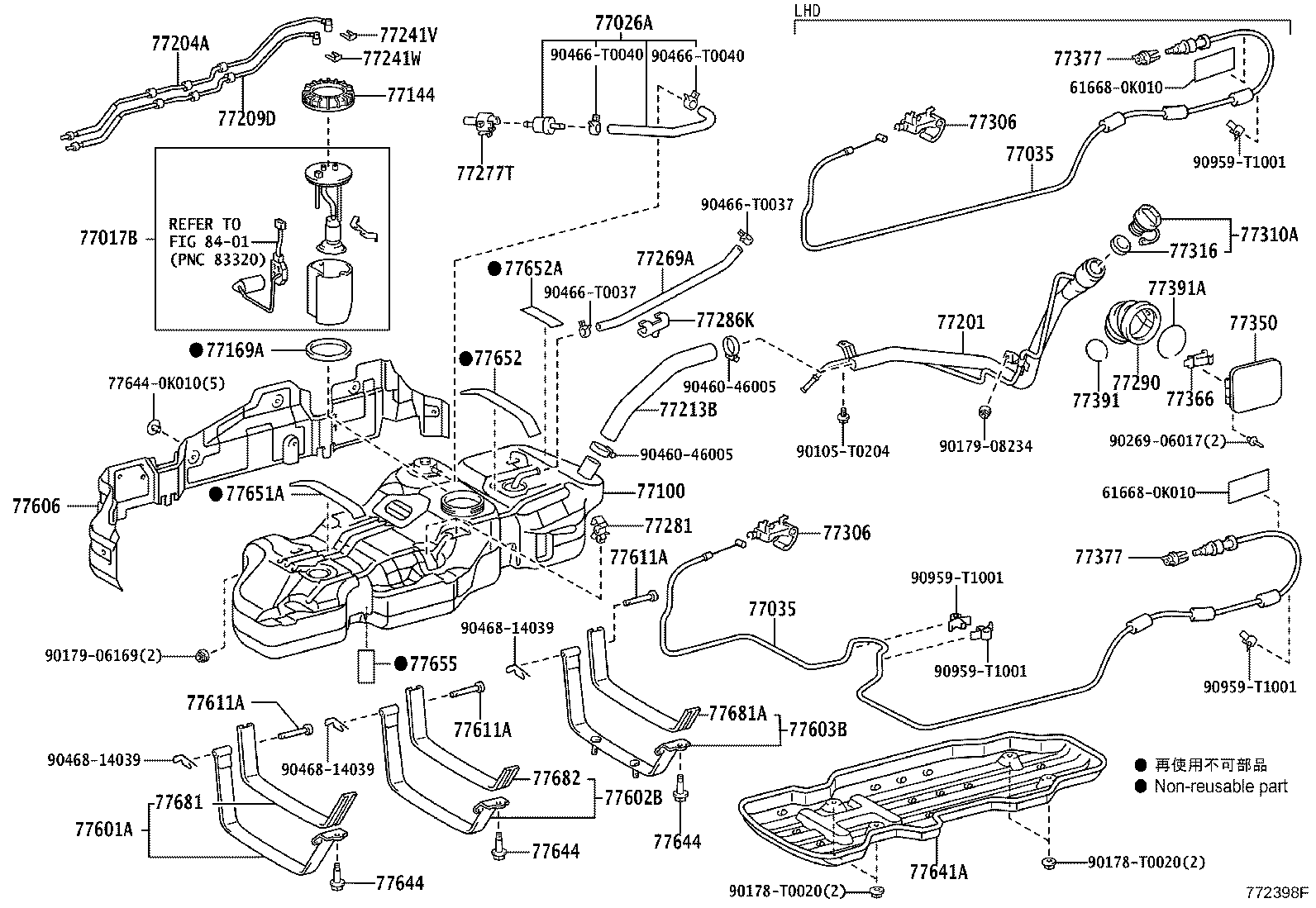

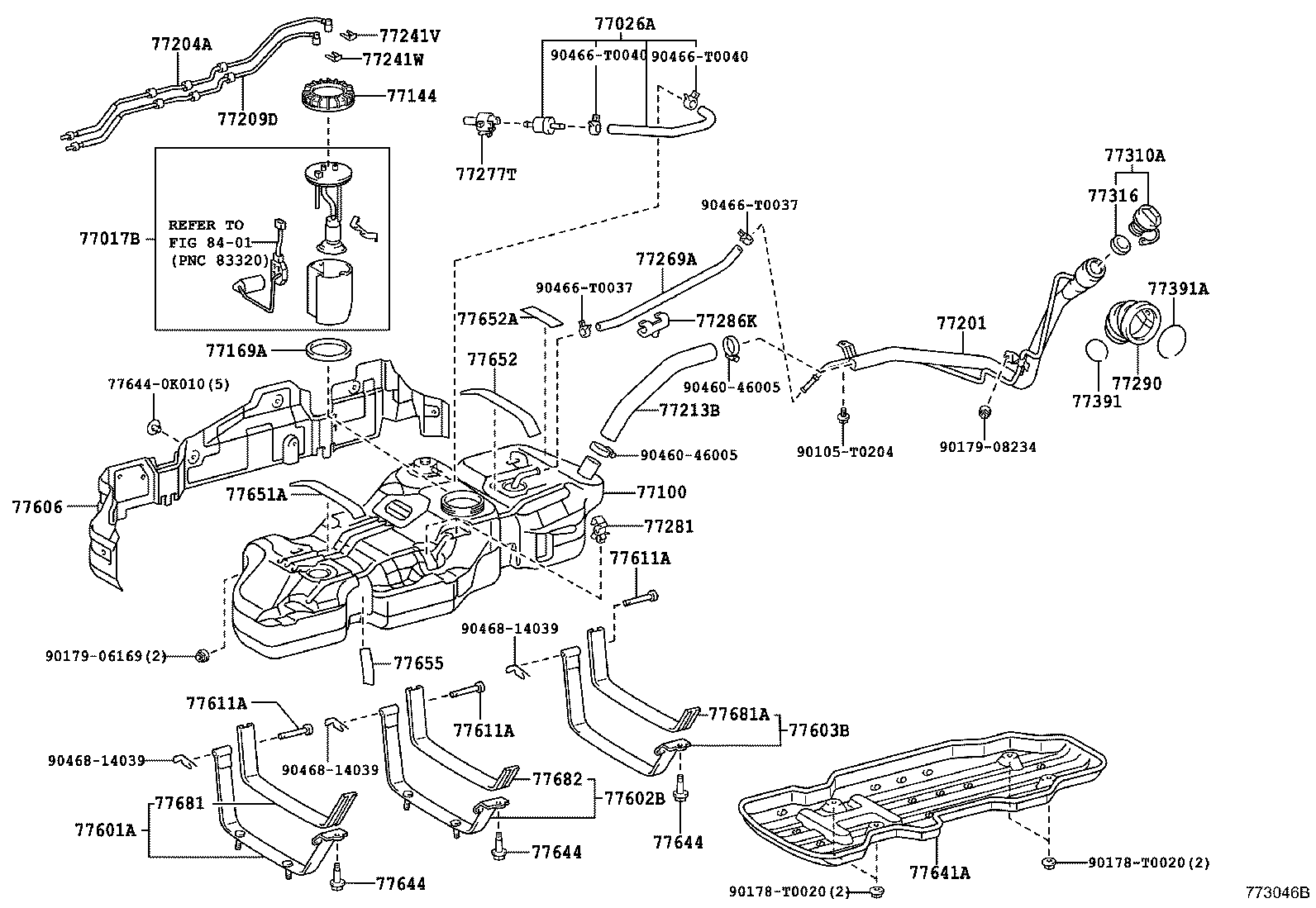

FUEL TANK
Part # | Description | Qty | Price | |
---|---|---|---|---|
77017B - TUBE SUB-ASSY, FUEL TANK VENT | ||||
77010-0K021 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77010-0K020 |
KUN5#,6# |
1 | ||
77026A - TUBE SUB-ASSY, FUEL EVAPORATION, NO.1 | ||||
77027-0K020 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77100 - TANK ASSY, FUEL | ||||
77001-0K160 |
KUN51,61..LA |
1 | ||
77144 - RETAINER, FUEL PUMP GAUGE | ||||
77144-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77169A - GASKET, FUEL SUCTION TUBE SET | ||||
77169-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
77201-0K143 |
KUN51,60..SUVW,THSUV;KUN50,61,LAN50,TGN61..5F..(LA,MA,SA) |
1 | ||
77204A - TUBE, FUEL TANK RETURN | ||||
77204-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77209D - TUBE SUB-ASSY, FUEL TANK MAIN | ||||
77209-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77213B - HOSE, FUEL TANK TO FILLER PIPE | ||||
77213-0K030 |
KUN61..5F;TGN51..MA;GGN50,60,KUN50..(5F,5FC)..(ANCOM,MA);KUN51,60,LAN50..(SUVW,THSUV)..(GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77241V - CLIP, TUBE JOINT | ||||
77241-35450 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77241W - CLIP, TUBE JOINT | ||||
77241-33011 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77269A - HOSE, FUEL TANK BREATHER | ||||
77269-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77277T - BRACKET, CHECK VALVE | ||||
77277-0K010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77281 - BRACKET, FUEL MAIN TUBE, NO.1 | ||||
77281-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77281 - BRACKET, FUEL MAIN TUBE, NO.1 | ||||
77281-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77286K - CLAMP, FUEL TUBE, NO.2 | ||||
77286-0K120 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286-0K120 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77290 - SHIELD ASSY, FUEL TANK FILLER PIPE | ||||
77291-0K060 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77291-0K060 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN | ||||
77306-0K010 |
GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,6#,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77306-0K010 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77310A - CAP ASSY, FUEL TANK | ||||
77300-60010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77300-52030 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77316 - GASKET, FUEL TANK CAP | ||||
77316-16010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77316-52040 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77350 - LID ASSY, FUEL FILLER OPENING | ||||
77350-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77350-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77366 - SPRING, FUEL FILLER OPENING LID HINGE | ||||
77360-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77360-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77377 - RETAINER, FUEL FILLER OPENING LID LOCK | ||||
77377-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391 - RING, FUEL INLET BOX | ||||
77391-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391A - RING, FUEL INLET BOX | ||||
77391-0K020 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391-0K020 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77641A - PROTECTOR, FUEL TANK, NO.1 | ||||
77641-0K040 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77641-0K040 |
KUN60..IDN,PHL,VN;GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,61,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77652 - CUSHION, FUEL TANK, NO.1 | ||||
77652-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77655 - CUSHION, FUEL TANK, NO.3 | ||||
77653-0K050 |
GGN50..5FC..SA;GGN60..SUVW..5FC;GGN50,TGN51..ANCOM,GCC,GEN,LA;KUN51,61,LAN50,TGN61..GCC,GEN,IND,LA,SA |
1 | ||
77681 - SEAT, FUEL TANK BAND, RH | ||||
77681-0K050 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K080 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77682 - SEAT, FUEL TANK BAND, LH | ||||
77682-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K090 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77697 - INSULATOR, FUEL TANK HEAT, NO.1 | ||||
77697-0K020 |
TGN51;KUN50,61,LAN50..5F;TGN61..IDSUV..(GCC,IDN);KUN51,60,TGN61..SUVW,THSUV |
1 | ||
Common parts | ||||
61668-0K010 | ||||
77644-0K010 | ||||
90105-T0204 | ||||
90179-08234 | ||||
90179-08241 | ||||
90269-06017 | ||||
90460-46005 | ||||
90466-T0037 | ||||
90466-T0040 | ||||
90468-14039 | ||||
90959-T1001 | ||||
Linked diagrams | ||||
8401 |

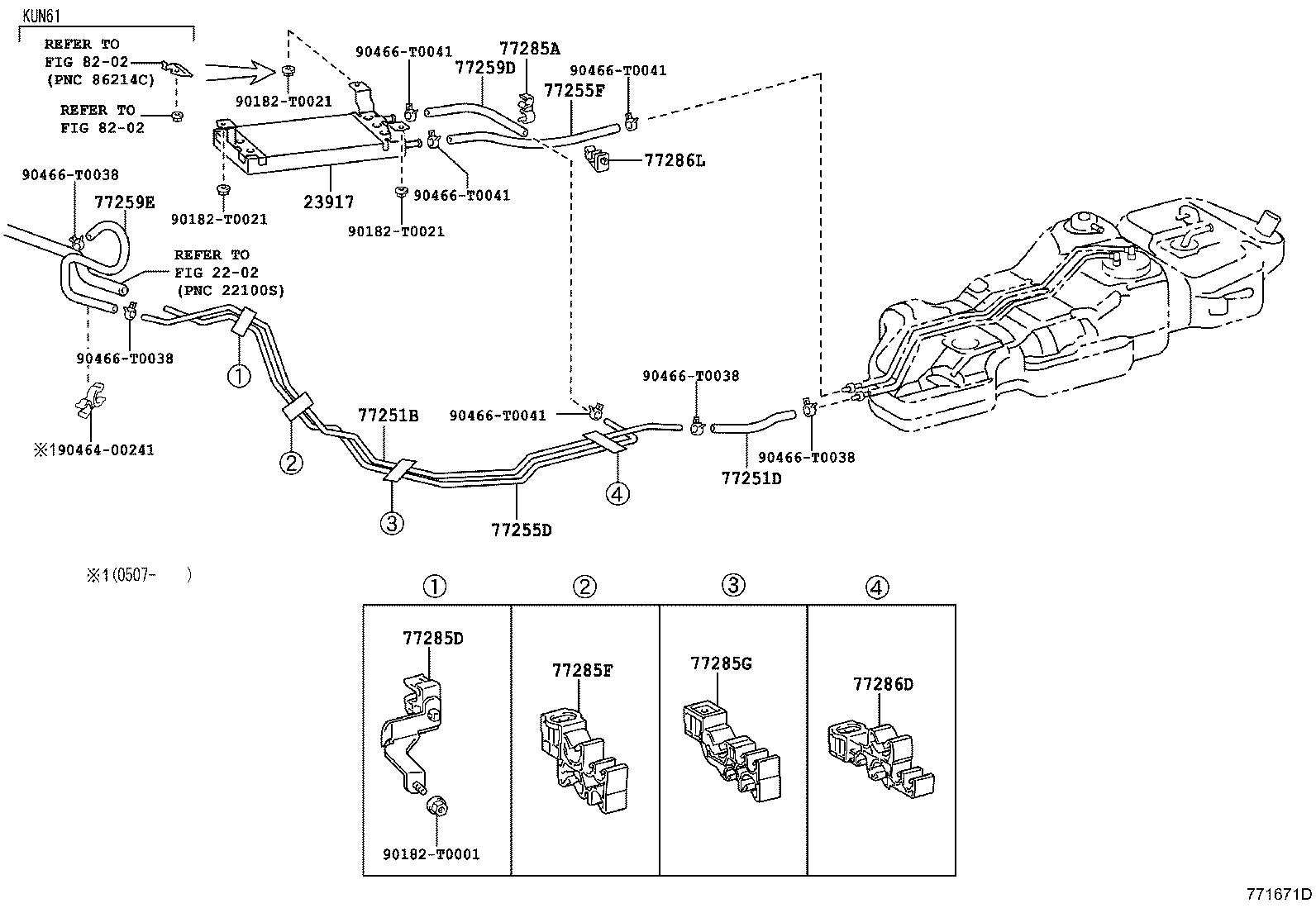

FUEL TUBE
Part # | Description | Qty | Price | |
---|---|---|---|---|
23917 - COOLER, FUEL | ||||
23917-30011 |
1KDFTV..KUN51,61..LA,SA |
1 | ||
23917-30011 |
1KDFTV..KUN51,61;2KDFTV..KUN60..TH |
1 | ||
23917-30010 |
1KDFTV..KUN51,61 |
1 | ||
77251B - TUBE, FUEL MAIN | ||||
77251-0K040 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77251-0K060 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN |
1 | ||
77251-0K060 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77251D - HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE) | ||||
95332-10018 |
KUN51,61..LA *H,L=180 |
1 | ||
95338-10018 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN L=180 |
1 | ||
95338-10018 |
KUN51,61..LA L=180 |
1 | ||
77255D - TUBE, FUEL RETURN | ||||
77255-0K040 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77255-0K090 |
KUN61..5F;KUN51..SUVW,THSUV |
1 | ||
77255-0K090 |
KUN51,61 |
1 | ||
77255F - HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE) | ||||
95337-08040 |
KUN61..5F;KUN51..SUVW,THSUV L=400 |
1 | ||
95337-08040 |
KUN51,61 L=400 |
1 | ||
95333-08040 |
KUN51,61 L=400 |
1 | ||
77259D - HOSE, FUEL, NO.1 | ||||
77259-71010 |
KUN51,61 |
1 | ||
77259-71060 |
KUN51,61 |
1 | ||
77259-71060 |
KUN51,61..LA,SA |
1 | ||
77259E - HOSE, FUEL | ||||
77259-0K060 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN |
1 | ||
77259-71070 |
KUN51,61..LA |
1 | ||
77285A - SUPPORT, FUEL RETURN AND MAIN TUBE | ||||
77285-0K200 |
KUN61..5F;KUN51..SUVW,THSUV |
1 | ||
77285-0K200 |
KUN51,61 |
1 | ||
77285D - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K030 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN |
1 | ||
77285-0K020 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77285-0K030 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77285F - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77285-0K040 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77285G - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K050 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77285-0K050 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286D - CLAMP, FUEL TUBE, NO.2 | ||||
77286-0K090 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77286-0K090 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286L - CLAMP, FUEL TUBE, NO.5 | ||||
77286-0K070 |
KUN51,61 |
1 | ||
77286-0K070 |
KUN61..5F;KUN51..SUVW,THSUV |
1 | ||
Common parts | ||||
90182-T0001 | ||||
90182-T0021 | ||||
90464-00241 | ||||
90466-T0038 | ||||
90466-T0041 | ||||
Linked diagrams | ||||
2202 | ||||
8202 |
FUEL TUBE
Part # | Description | Qty | Price | |
---|---|---|---|---|
77251B - TUBE, FUEL MAIN | ||||
77251-0K040 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77251-0K060 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN |
1 | ||
77251-0K060 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77254A - HOSE, FUEL, NO.1 (FOR EMISSION TUBE, NO.1) | ||||
95333-06030 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC *H,L=220 |
1 | ||
77255D - TUBE, FUEL RETURN | ||||
77255-0K040 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77255-0K090 |
KUN61..5F;KUN51..SUVW,THSUV |
1 | ||
77255-0K090 |
KUN51,61 |
1 | ||
77261D - TUBE, FUEL TANK TO CANISTER | ||||
77261-0K020 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77285D - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K030 |
KUN50..4FC;KUN51,61,LAN50;KUN60..IDN,PHL,VN |
1 | ||
77285-0K020 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77285-0K030 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77285F - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77285-0K040 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77285G - CLAMP, FUEL TUBE, NO.1 | ||||
77285-0K050 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77285-0K050 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286D - CLAMP, FUEL TUBE, NO.2 | ||||
77286-0K090 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77286-0K090 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77289B - CLAMP, FUEL TUBE, NO.3 | ||||
77289-0K010 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77740 - CANISTER ASSY, CHARCOAL | ||||
77704-0K010 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77751 - BRACKET, CHARCOAL CANISTER BASE | ||||
77751-0K010 |
GGN50..LHD..(SUVW,THSUV);GGN60,TGN51,61..SUVW..(ANCOM,GCC,IDN,LA,PHL,TH) |
1 | ||
77754 - HOSE, CHARCOAL CANISTER OUTLET, NO.1 | ||||
77754-0K010 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
77775 - GUIDE, CHARCOAL CANISTER OUTLET | ||||
77775-0K010 |
TGN51,61;GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC |
1 | ||
Common parts | ||||
90105-T0059 | ||||
90182-T0001 | ||||
90466-T0040 | ||||
90469-07011 | ||||
90469-T0005 | ||||
Linked diagrams | ||||
2211 |
FUEL TANK
Part # | Description | Qty | Price | |
---|---|---|---|---|
77017B - TUBE SUB-ASSY, FUEL TANK VENT | ||||
77010-0K021 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77010-0K020 |
KUN5#,6# |
1 | ||
77026A - TUBE SUB-ASSY, FUEL EVAPORATION, NO.1 | ||||
77027-0K020 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77100 - TANK ASSY, FUEL | ||||
77001-0K160 |
KUN51,61..LA |
1 | ||
77144 - RETAINER, FUEL PUMP GAUGE | ||||
77144-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77169A - GASKET, FUEL SUCTION TUBE SET | ||||
77169-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
77201-0K143 |
KUN51,60..SUVW,THSUV;KUN50,61,LAN50,TGN61..5F..(LA,MA,SA) |
1 | ||
77204A - TUBE, FUEL TANK RETURN | ||||
77204-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77209D - TUBE SUB-ASSY, FUEL TANK MAIN | ||||
77209-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77213B - HOSE, FUEL TANK TO FILLER PIPE | ||||
77213-0K030 |
KUN61..5F;TGN51..MA;GGN50,60,KUN50..(5F,5FC)..(ANCOM,MA);KUN51,60,LAN50..(SUVW,THSUV)..(GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77241V - CLIP, TUBE JOINT | ||||
77241-35450 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77241W - CLIP, TUBE JOINT | ||||
77241-33011 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77269A - HOSE, FUEL TANK BREATHER | ||||
77269-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77277T - BRACKET, CHECK VALVE | ||||
77277-0K010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77281 - BRACKET, FUEL MAIN TUBE, NO.1 | ||||
77281-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77281 - BRACKET, FUEL MAIN TUBE, NO.1 | ||||
77281-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77286K - CLAMP, FUEL TUBE, NO.2 | ||||
77286-0K120 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286-0K120 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77290 - SHIELD ASSY, FUEL TANK FILLER PIPE | ||||
77291-0K060 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77291-0K060 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN | ||||
77306-0K010 |
GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,6#,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77306-0K010 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77310A - CAP ASSY, FUEL TANK | ||||
77300-60010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77300-52030 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77316 - GASKET, FUEL TANK CAP | ||||
77316-16010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77316-52040 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77350 - LID ASSY, FUEL FILLER OPENING | ||||
77350-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77350-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77366 - SPRING, FUEL FILLER OPENING LID HINGE | ||||
77360-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77360-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77377 - RETAINER, FUEL FILLER OPENING LID LOCK | ||||
77377-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391 - RING, FUEL INLET BOX | ||||
77391-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391A - RING, FUEL INLET BOX | ||||
77391-0K020 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391-0K020 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77603B - BAND SUB-ASSY, FUEL TANK, NO.2 RH | ||||
77603-0K020 |
KUN51,61,TGN61..LA |
1 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77641A - PROTECTOR, FUEL TANK, NO.1 | ||||
77641-0K040 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77641-0K040 |
KUN60..IDN,PHL,VN;GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,61,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77652 - CUSHION, FUEL TANK, NO.1 | ||||
77652-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77652A - CUSHION, FUEL TANK, NO.2 | ||||
77652-0K040 |
KUN51,61,TGN61..LA |
1 | ||
77652-0K040 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77681 - SEAT, FUEL TANK BAND, RH | ||||
77681-0K050 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K080 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77682 - SEAT, FUEL TANK BAND, LH | ||||
77682-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K090 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77683 - SEAT, FUEL TANK BAND, NO.3 | ||||
77683-0K010 |
KUN51,61,TGN61..LA |
1 | ||
77697 - INSULATOR, FUEL TANK HEAT, NO.1 | ||||
77697-0K020 |
TGN51;KUN50,61,LAN50..5F;TGN61..IDSUV..(GCC,IDN);KUN51,60,TGN61..SUVW,THSUV |
1 | ||
Common parts | ||||
61668-0K010 | ||||
77644-0K010 | ||||
90105-T0204 | ||||
90179-08234 | ||||
90179-08241 | ||||
90269-06017 | ||||
90460-46005 | ||||
90466-T0037 | ||||
90466-T0040 | ||||
90468-14039 | ||||
90959-T1001 | ||||
Linked diagrams | ||||
8401 |
FUEL TANK
Part # | Description | Qty | Price | |
---|---|---|---|---|
77017B - TUBE SUB-ASSY, FUEL TANK VENT | ||||
77010-0K021 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77010-0K020 |
KUN5#,6# |
1 | ||
77026A - TUBE SUB-ASSY, FUEL EVAPORATION, NO.1 | ||||
77027-0K020 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77100 - TANK ASSY, FUEL | ||||
77001-0K160 |
KUN51,61..LA |
1 | ||
77144 - RETAINER, FUEL PUMP GAUGE | ||||
77144-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77169A - GASKET, FUEL SUCTION TUBE SET | ||||
77169-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77201 - PIPE SUB-ASSY, FUEL TANK INLET | ||||
77201-0K143 |
KUN51,60..SUVW,THSUV;KUN50,61,LAN50,TGN61..5F..(LA,MA,SA) |
1 | ||
77204A - TUBE, FUEL TANK RETURN | ||||
77204-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77209D - TUBE SUB-ASSY, FUEL TANK MAIN | ||||
77209-0K040 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77213B - HOSE, FUEL TANK TO FILLER PIPE | ||||
77213-0K030 |
KUN61..5F;TGN51..MA;GGN50,60,KUN50..(5F,5FC)..(ANCOM,MA);KUN51,60,LAN50..(SUVW,THSUV)..(GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77241V - CLIP, TUBE JOINT | ||||
77241-35450 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77241W - CLIP, TUBE JOINT | ||||
77241-33011 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77269A - HOSE, FUEL TANK BREATHER | ||||
77269-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77277T - BRACKET, CHECK VALVE | ||||
77277-0K010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77281 - BRACKET, FUEL MAIN TUBE, NO.1 | ||||
77281-0K040 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77286K - CLAMP, FUEL TUBE, NO.2 | ||||
77286-0K120 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77286-0K120 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77290 - SHIELD ASSY, FUEL TANK FILLER PIPE | ||||
77291-0K060 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77291-0K060 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN | ||||
77306-0K010 |
GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,6#,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77306-0K010 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN | ||||
77306-0K010 |
GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,6#,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77306-0K010 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77310A - CAP ASSY, FUEL TANK | ||||
77300-60010 |
KUN50,61,LAN50..5F;KUN51,60..SUVW,THSUV |
1 | ||
77300-52030 |
GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC);GGN50,KUN60..ANCOM,GCC,GEN,IDN,LA,PHL,VN |
1 | ||
77316 - GASKET, FUEL TANK CAP | ||||
77316-16010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77316-52040 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77350 - LID ASSY, FUEL FILLER OPENING | ||||
77350-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77350-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77366 - SPRING, FUEL FILLER OPENING LID HINGE | ||||
77360-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77360-0K010 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77377 - RETAINER, FUEL FILLER OPENING LID LOCK | ||||
77377-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77377 - RETAINER, FUEL FILLER OPENING LID LOCK | ||||
77377-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391 - RING, FUEL INLET BOX | ||||
77391-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391A - RING, FUEL INLET BOX | ||||
77391-0K020 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77391-0K020 |
GGN50..LHD;GGN60..SUVW..5FC;KUN51,6#,LAN50,TGN51,61;GGN50,KUN50..RHD..(4FC,5FC) |
1 | ||
77603B - BAND SUB-ASSY, FUEL TANK, NO.2 RH | ||||
77603-0K020 |
KUN51,61,TGN61..LA |
1 | ||
77606 - PROTECTOR SUB-ASSY, FUEL TANK, NO.1 | ||||
77606-0K010 |
GGN50..5FC..SA;GGN60..SUVW..5FC;GGN50,TGN51..ANCOM,GCC,GEN,LA;KUN51,61,LAN50,TGN61..GCC,GEN,IND,LA,SA |
1 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77611A - PIN (FOR FUEL TANK BAND) | ||||
77653-0K040 |
GGN50,60,KUN5#,6#,TGN51,61..ANCOM,IDN,LA,MA,PHL,TH |
2 | ||
77653-0K041 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77653-0K041 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77641A - PROTECTOR, FUEL TANK, NO.1 | ||||
77641-0K040 |
TGN61..5F..LA;TGN61..IDSUV..(GCC,IDN);GGN60,TGN51..ANCOM,GCC,IDN,MA,TH;GGN50,KUN50,61..(5F,5FC)..(ANCOM,GCC,GEN,LA,MA);KUN51,60,TGN61..(SUVW,THSUV)..SR..(GCC,GEN,IDN,LA,PHL,TH) |
1 | ||
77641-0K040 |
KUN60..IDN,PHL,VN;GGN60,KUN50..(4FC,5FC)..(ANCOM,MA);GGN50,KUN51,61,TGN51,61..ANCOM,GCC,GEN,IDN,IND,LA,MA,PHL,TH,VN |
1 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77644 - BOLT, FUEL TANK | ||||
77644-35030 |
GGN50,60,KUN51,61,TGN61..ANCOM,LA |
2 | ||
77644-35030 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
3 | ||
77651A - CUSHION, FUEL TANK, NO.1 | ||||
77651-0K030 |
GGN50..5FC..SA;GGN60..SUVW..5FC;GGN50,TGN51..ANCOM,GCC,GEN,LA;KUN51,61,LAN50,TGN61..GCC,GEN,IND,LA,SA |
1 | ||
77652 - CUSHION, FUEL TANK, NO.1 | ||||
77652-0K030 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
2 | ||
77652A - CUSHION, FUEL TANK, NO.2 | ||||
77652-0K040 |
KUN51,61,TGN61..LA |
1 | ||
77652-0K040 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77655 - CUSHION, FUEL TANK, NO.3 | ||||
77653-0K050 |
GGN50..5FC..SA;GGN60..SUVW..5FC;GGN50,TGN51..ANCOM,GCC,GEN,LA;KUN51,61,LAN50,TGN61..GCC,GEN,IND,LA,SA |
1 | ||
77681 - SEAT, FUEL TANK BAND, RH | ||||
77681-0K050 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K080 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77681A - SEAT, FUEL TANK BAND | ||||
77681-0K100 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
77682 - SEAT, FUEL TANK BAND, LH | ||||
77682-0K010 |
TGN51..GCC,IDN,MA,SA,TH;TGN61..IDSUV..(GCC,IDN);GGN50,KUN50,61,LAN50..5F,5FC;GGN60,TGN61..(5F,5FC)..(ANCOM,LA);GGN60,KUN51,60,TGN61..(SUVW,THSUV)..(4FC,5F)..SR..(GCC,GEN,IDN,LA,PHL,SA,TH) |
1 | ||
77681-0K090 |
GGN50..LHD;GGN50..5FC..SA;GGN60..SUVW..5FC;KUN51,61,LAN50,TGN51,61..GCC,GEN,IND,LA,SA |
1 | ||
Common parts | ||||
61668-0K010 | ||||
77644-0K010 | ||||
90105-T0204 | ||||
90178-T0020 | ||||
90179-06169 | ||||
90179-08234 | ||||
90269-06017 | ||||
90460-46005 | ||||
90466-T0037 | ||||
90466-T0040 | ||||
90468-14039 | ||||
90959-T1001 | ||||
Linked diagrams | ||||
8401 |
FUEL TANK(TANK BAND X 3)
Part # | Description | Qty | Price | |
---|---|---|---|---|
Common parts | ||||
77644-0K010 | ||||
90105-T0204 | ||||
90178-T0020 | ||||
90179-06169 | ||||
90179-08234 | ||||
90460-46005 | ||||
90466-T0037 | ||||
90466-T0040 | ||||
90468-14039 | ||||
Linked diagrams | ||||
8401 |
FUEL TANK(TANK BAND X 2)
Part # | Description | Qty | Price | |
---|---|---|---|---|
Common parts | ||||
77644-0K010 | ||||
90105-T0204 | ||||
90178-T0020 | ||||
90179-08234 | ||||
90460-46005 | ||||
90466-T0037 | ||||
90466-T0040 | ||||
90468-14039 | ||||
Linked diagrams | ||||
8401 |
FUEL TUBE(W/FUEL COOLER)
Part # | Description | Qty | Price | |
---|---|---|---|---|
Common parts | ||||
90182-T0001 | ||||
90182-T0021 | ||||
90464-00241 | ||||
90466-T0038 | ||||
90466-T0041 | ||||
Linked diagrams | ||||
2202 | ||||
2302 | ||||
8202 |
FUEL LID OPENER
Part # | Description | Qty | Price | |
---|---|---|---|---|
Common parts | ||||
90269-06017 | ||||
90959-T1001 |
Loading price information...
Part Number:
Price:
