GUN156R-STFLHQ (2015)

Toyota Fortuner

Production Jul 2015 - May 2018
Engine 1GDFTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(0501- )RHD

Click highlighted areas on diagram

diagram 55302A 55303B 55306A 55308C 55312A 55312A 55331 55356C 55357B 55358K 55368C 55376 55442H 55451C 55460C 55955A 55956D 61181 73970A 82140 90105T0065 90163T0001 90167T0007 90167T0012 90168T0001 90178T0018 90178T0019 9018305103 9054103019
Part # Description Qty Price
Common parts
90105-T0065
90163-T0001
90167-T0007
90167-T0012
90168-T0001
90178-T0018
90178-T0019
90183-05103
90541-03019

ILLUST NO. 2 OF 2(0501- )RHD

Click highlighted areas on diagram

diagram 55045 55411G 55420A 55420A 55420A 55446A 55447C 55449D 55475A 55476A 55478A 55510 55522B 55538A 55539 55539 55547 55549B 55560A 55604B 55604B 55615A 55615A 55618B 55619D 55650 55660 55670A 55680A 8601 8601 8715 8715 8715 8715 8715 90161T0002 90167T0007 90167T0022 9046710203 90467T0015 9054104002
Part # Description Qty Price
Common parts
90161-T0002
90167-T0007
90167-T0022
90467-10203
90467-T0015
90541-04002
Linked diagrams
8601
8715

ILLUST NO. 1 OF 2(1107- )RHD

Click highlighted areas on diagram

diagram 55302A 55303B 55306A 55308C 55312A 55312A 55331 55356C 55357B 55358K 55368C 55376 55442H 55451C 55460C 55536B 55955A 55956D 61181 73970A 82140 90105T0065 90163T0001 90167T0007 90167T0012 90168T0001 90178T0018 90178T0019 9018305103 90183T0001 9054103019
Part # Description Qty Price
Common parts
90105-T0065
90163-T0001
90167-T0007
90167-T0012
90168-T0001
90178-T0018
90178-T0019
90183-05103
90183-T0001
90541-03019

ILLUST NO. 2 OF 2(1107- )RHD

Click highlighted areas on diagram

diagram 55045 55411G 55420A 55420A 55446A 55449D 55478A 55510 55522B 55538A 55539 55539 55549B 55560A 55604B 55604B 55615A 55615A 55650 55660 55670A 55680A 8601 8601 8715 90161T0002 90167T0007 9046710203 9046710206 9054104002
Part # Description Qty Price
Common parts
90161-T0002
90167-T0007
90467-10203
90467-10206
90541-04002
Linked diagrams
8601
8715

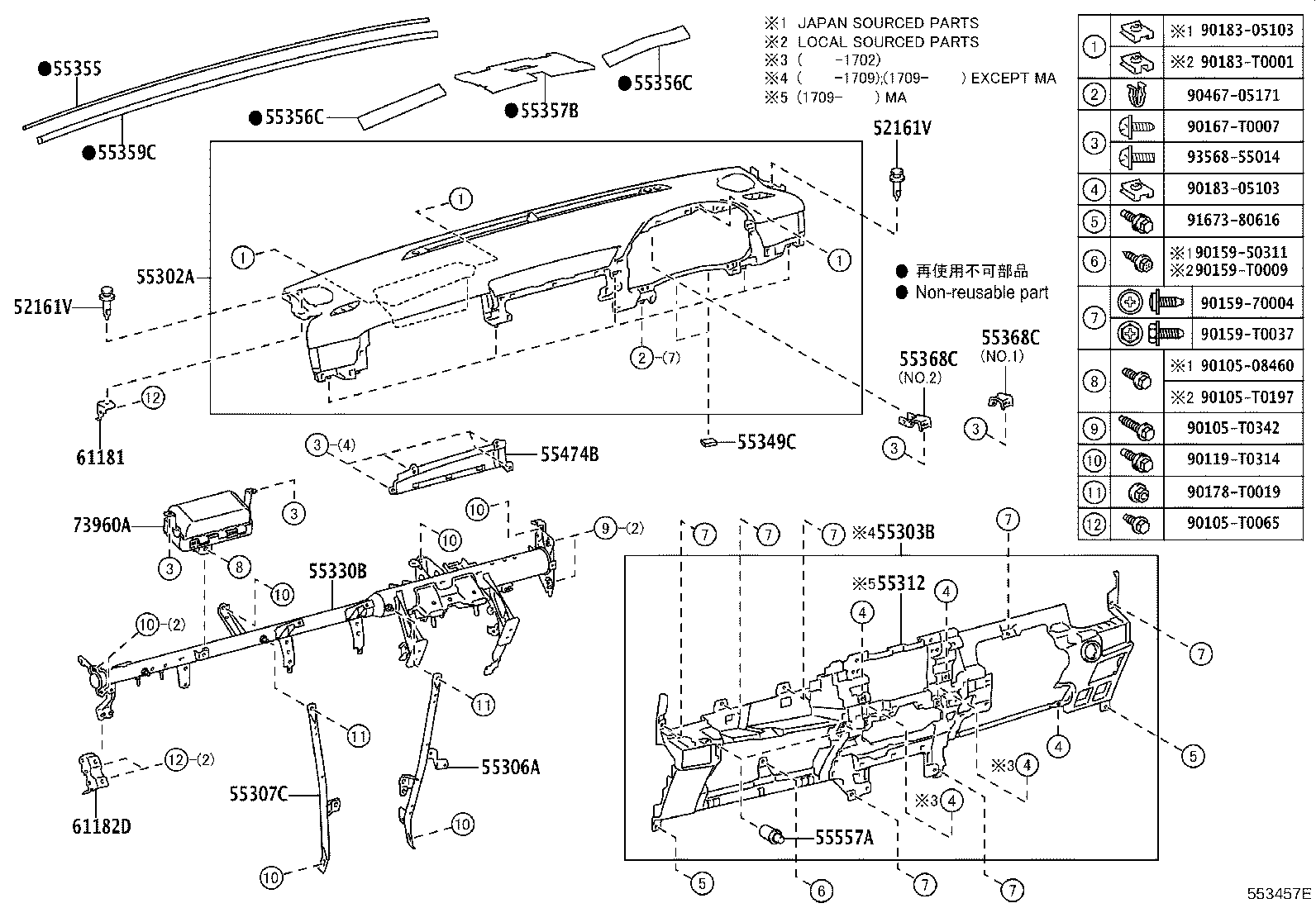

ILLUST NO. 1 OF 2(1507- )RHD

Click highlighted areas on diagram

diagram 52161V 52161V 55302A 55303B 55306A 55307C 55312 55330B 55349C 55355 55356C 55356C 55357B 55359C 55368C 55368C 55474B 55557A 61181 61182D 73960A 9010508460 90105T0065 90105T0197 90105T0342 90119T0314 9015950311 9015970004 90159T0009 90159T0037 90167T0007 90178T0019 9018305103 9018305103 90183T0001 9046705171 9167380616 9356855014
Part # Description Qty Price
52161V - PIECE, INSTRUMENT PANEL
52161-16010

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

(J)

2
52161-0K040

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

(L)

2
52161V - PIECE, INSTRUMENT PANEL
52161-16010

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

(J)

2
52161-0K040

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

(L)

2
55302A - PANEL SUB-ASSY, INSTRUMENT, UPPER
55302-KK210C0

GUN156..6F..M

SPEAKER-11SPEAKER & JBL,BLACK,TRIM4#

1
55302-KK120C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM3#,4#

1
55302-KK120C0

TGN156..6FC..GEN;GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(GEN,IDN,PKN,SA,TH)

BLACK,TRIM4#

1
55303B - PANEL SUB-ASSY, INSTRUMENT, LOWER
55303-KK030C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55303-KK030C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55306A - BRACE SUB-ASSY, INSTRUMENT PANEL, NO.1
55306-KK030

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55307C - BRACE SUB-ASSY, INSTRUMENT PANEL, NO.2
55307-KK030

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55330B - REINFORCEMENT ASSY, INSTRUMENT PANEL
55330-KK160

TGN156,166..RHD..(H,S)..(GEN,SA);GUN156,16#,KUN156,TGN166..RHD..(5F,5FC,6F)

1
55349C - CUSHION, INSTRUMENT PANEL
55349-KK020

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55355 - CUSHION, INSTRUMENT PANEL, NO.1
55355-KK020

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55356C - CUSHION, INSTRUMENT PANEL, NO.2
55356-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55356C - CUSHION, INSTRUMENT PANEL, NO.2
55356-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55357B - CUSHION, INSTRUMENT PANEL, NO.3
55357-KK050

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

1
55359C - COSHION, INSTRUMENT PANEL, NO.5
55359-KK030

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55368C - BRACKET, METER MOUNTING
55368-KK040

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

NO.2:REFER ILLUST.

1
55368-KK050

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

NO.1:REFER ILLUST.

1
55368C - BRACKET, METER MOUNTING
55368-KK040

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

NO.2:REFER ILLUST.

1
55368-KK050

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

NO.1:REFER ILLUST.

1
55474B - GARNISH, INSTRUMENT CLUSTER FINISH PANEL
55474-KK120C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM3#,4#

1
55474-KK120C0

TGN156..6FC..GEN;GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(GEN,IDN,PKN,SA,TH)

BLACK,TRIM4#

1
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-0K020

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,INDSU,PKNSU,SASUV,THSUV)

2
61181 - BRACKET, INSTRUMENT PANEL SIDE
61181-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

1
61182D - BRACKET, INSTRUMENT PANEL SIDE
61126-KK010

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
73960A - AIR BAG ASSY, INSTRUMENT PANEL PASSENGER W/O DOOR
73960-0K010

GUN156..6F..ARL;GUN15#,16#,TGN166..PKN,TH

1
Common parts
90105-08460
90105-T0065
90105-T0197
90105-T0342
90119-T0314
90159-50311
90159-70004
90159-T0009
90159-T0037
90167-T0007
90178-T0019
90183-05103
90183-T0001
90467-05171
91673-80616
93568-55014

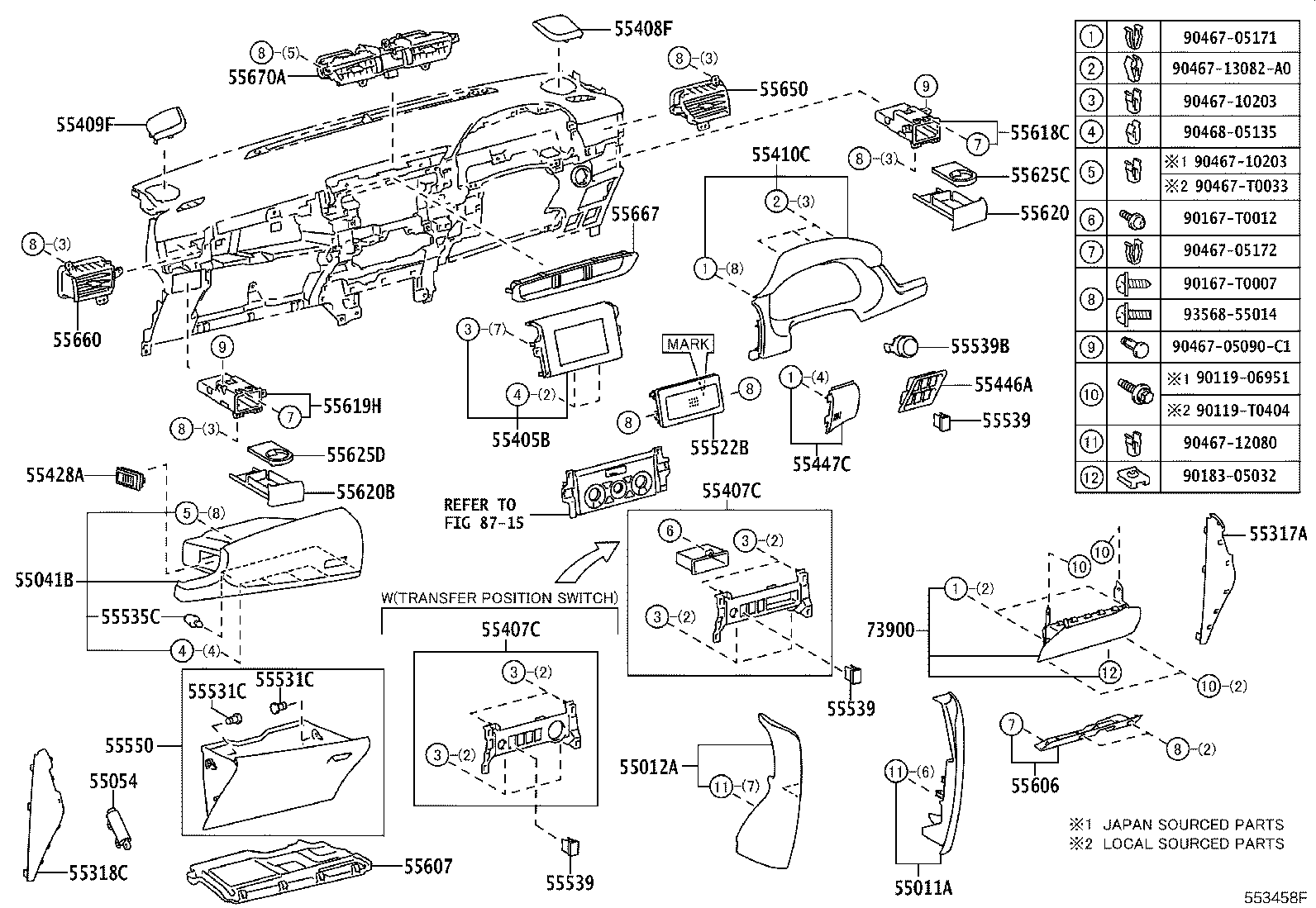

ILLUST NO. 2 OF 2(1507- )RHD

Click highlighted areas on diagram

diagram 55011A 55012A 55041B 55054 55317A 55318C 55405B 55407C 55407C 55408F 55409F 55410C 55428A 55446A 55447C 55522B 55531C 55531C 55535C 55539 55539 55539 55539B 55550 55606 55607 55618C 55619H 55620 55620B 55625C 55625D 55650 55660 55667 55670A 73900 8715 9011906951 90119T0404 90167T0007 90167T0012 9018305032 9046705090C1 9046705171 9046705172 9046710203 9046710203 9046712080 9046713082A0 90467T0033 9046805135 9356855014
Part # Description Qty Price
55011A - GARNISH SUB-ASSY, INSTRUMENT PANEL, NO.1
55011-KK010E2

GUN156,16#,KUN156,TGN156,166..RHD..(H,M)..(ARL,GEN,TH)

CHAMOIS,TRIM42

1
55011-KK010E3

GUN156,16#,KUN156,TGN156,166..RHD..(H,M)..(ARL,GEN,TH)

BROWN,TRIM41

1
55011-KK020E5

GUN156,TGN156..RHD..(L,S)..(ARL,GEN)

BROWN,TRIM41

1
55011-KK020E4

GUN156,TGN156..RHD..(L,S)..(ARL,GEN)

CHAMOIS,TRIM42

1
55011-KK010C0

GUN156,166..TH

BLACK,TRIM3#

1
55011-KK010E2

GUN165..RHD..GEN;TGN166..6FC..(GEN,PKN,TH);GUN15#,16#,TGN156..RHD..M..(ARL,GEN,TH)

CHAMOIS,TRIM42,MARK=55011-KK010

1
55011-KK010E3

GUN165..RHD..GEN;TGN166..6FC..(GEN,PKN,TH);GUN15#,16#,TGN156..RHD..M..(ARL,GEN,TH)

BROWN,TRIM41,MARK=55011-KK010

1
55012A - GARNISH SUB-ASSY, INSTRUMENT PANEL, NO.2
55012-KK010E2

GUN156,16#,KUN156,TGN156,166..RHD..(H,M)..(ARL,GEN,TH)

CHAMOIS,TRIM42

1
55012-KK020E4

GUN156,TGN156..RHD..(L,S)..(ARL,GEN)

CHAMOIS,TRIM42

1
55012-KK020E5

GUN156,TGN156..RHD..(L,S)..(ARL,GEN)

BROWN,TRIM41

1
55012-KK010E3

GUN156,16#,KUN156,TGN156,166..RHD..(H,M)..(ARL,GEN,TH)

BROWN,TRIM41

1
55012-KK010C0

GUN156,166..TH

BLACK,TRIM3#

1
55012-KK010E2

GUN165..RHD..GEN;TGN166..6FC..(GEN,PKN,TH);GUN15#,16#,TGN156..RHD..M..(ARL,GEN,TH)

CHAMOIS,TRIM42,MARK=55012-KK010

1
55012-KK010E3

GUN165..RHD..GEN;TGN166..6FC..(GEN,PKN,TH);GUN15#,16#,TGN156..RHD..M..(ARL,GEN,TH)

BROWN,TRIM41,MARK=55012-KK010

1
55041B - DOOR SUB-ASSY, INSTRUMENT PANEL BOX, NO.1
55041-KK090C4

GUN156..S..ARL

BLACK,TRIM3#,4#

1
55041-KK060C4

GUN156..L..ARL

BLACK,TRIM4#

1
55041-KK050C4

GUN156..M..ARL;TGN156..M..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(H,M,S)..(GEN,IDN,PKN,SA,TH)

BLACK,TRIM4#

1
55054 - STOPPER SUB-ASSY, GLOVE COMPARTMENT DOOR
55054-0K030

TGN166..THSUV..L;TGN156..S..(BZAGT,KZS,SA);TGN156..(AGTSU,EPTSU,THSUV)..(H,L,M);TGN166..(AGTSU,EPTSU,PKNSU,SASUV,THSUV)..(BZAGT,EPT,LA,PKN,SA,TH);GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,PKNSU,SASUV,THSUV

1
55317A - PANEL, INSTRUMENT SIDE, RH
55317-KK040C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55317-KK040C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55318C - PANEL, INSTRUMENT SIDE, LH
55318-KK030C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM3#,4#

1
55318-KK090C0

GUN15#,166..TH

BLACK,TRIM3#,4#

1
55318-KK030C0

GGN155,GUN16#..SA;GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;GUN15#,KUN156,TGN156,166..RHD..(GEN,SA)

BLACK,TRIM4#

1
55405B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, CENTER
55405-KK060

GUN155,KUN156,165,TGN166..LHD..(EPT,SA);GUN156,165,TGN156..(EPTSU,THSUV)..(L,S)..(ARL,EPT,GEN,KZS,TH)

1
55405-KK050

GUN156..S..IART;GUN156..THSUV..M;KUN156,TGN166..RHD..(M,S)..(SA,TH);GGN155,GUN155,16#,TGN156..(H,M)..(BZAGT,EPT,TH)

1
55405-KK080

GUN165..6F..TH;GUN156,16#,TGN166..M..TH

AUDIO-WITHOUT & WITH(AUDIO LESS COVER)

1
55407C - COVER SUB-ASSY, INSTRUMENT, LOWER
55407-KK080

GUN15#,TGN156..RHD..(IDNSU,THSUV)

1
55407C - COVER SUB-ASSY, INSTRUMENT, LOWER
55407-KK080

GUN15#,TGN156..RHD..(IDNSU,THSUV)

1
55408F - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.1
55408-KK010

GUN156,166..TH

ACCESSORY TYPE 2 PACKAGE

1
55408-KK010

GUN156,166..TH

ACCESSORY TYPE 1 PACKAGE

1
55408-KK011B1

GUN156..6F..M

SPEAKER-11SPEAKER & JBL,SILVER 21SV85,TRIM4#

1
55409F - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.2
55409-KK010

GUN156,166..TH

ACCESSORY TYPE 1 PACKAGE

1
55409-KK011B1

GUN156..6F..M

SPEAKER-11SPEAKER & JBL,SILVER 21SV85,TRIM4#

1
55409-KK010

GUN156,166..TH

ACCESSORY TYPE 2 PACKAGE

1
55410C - PANEL ASSY, INSTRUMENT CLUSTER FINISH
55410-KK060C2

GUN15#..RHD..L

BLACK,TRIM4#

1
55410-KK090C3

TGN166..L..SA;GUN156..S..ARL;GUN165,TGN156..RHD..(L,S)..(GEN,SA)

BLACK,TRIM4#

1
55410-KK050C5

GUN156..M..ARL;TGN156..RHD..M;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(H,M,S)..(GEN,IDN,IND,MA,PKN,SA,TH)

BLACK/BEIGE,TRIM4#

1
55428A - COVER, GLOVE COMPARTMENT DOOR SIDE
55503-KK010

GUN155..(H,S)..GCC;GUN165..L..(SA,VN);GUN156,TGN156,166..M..LA;TGN156..6FC..(BZAGT,EPT,GEN,KZS,SA,VN);GUN156..ARL,BZAGT,GCC,GEN,PH,PKN,SA,TH,VN;GUN155,KUN165,TGN168..BZAGT,GEN,IDN,SA,TH;TGN166..6FC..(BZAGT,EPT,GEN,IDN,PH,PKN,SA,TH,VN);GGN155,165,GUN16#,KUN156,LAN155..(AGTSU,EPTSU,IDNSU,SASUV,THSUV,VNSUV)..(H,M,S)

1
55446A - BASE, SWITCH HOLE, NO.1
55446-KK030C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55446-KK030C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55447C - BASE, SWITCH HOLE, NO.2
55447-KK010C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55447-KK010C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55531C - PIN, GLOVE DOOR STOPPER
55531-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55531C - PIN, GLOVE DOOR STOPPER
55531-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55535C - CUSHION, GLOVE COMPARTMENT DOOR
55557-60050

TGN166..L..GCC;LAN155,TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

2
55539 - COVER, SPARE SWITCH HOLE
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..M;GUN15#..L..(BZAGT,MA);GUN156..IDNSU..H..GEN;GUN156..(H,L)..(ARL,GCC);GUN155,166,TGN168..BZAGT,GCC,GEN,IDN,SA;TGN166..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV;GUN156..(L,M,S)..HDCR..(BZAGT,GEN,LA,PH,PKN,SA,VN);TGN156..(AGTSU,EPTSU,IDNSU,MASUV,SASUV,THSUV)..(L,M,S);GGN155,165,GUN165,KUN156,165,LAN155..EPT,GCC,GEN,IDN,LA,PH,SA,TH,VN

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6F..H..BZAGT;GUN156..THSUV..H..GEN;GUN156,TGN168..S..(HTWCF,IART);GUN156..RHD..THSUV..6FC..(M,S);GGN155,GUN155,166,TGN156..(H,M)..(BZAGT,TH)

BLACK,TRIM3#,4#

1
55539-KK030C0

TGN156..VN;GUN156..(M,S)..ARL;TGN166..IDNSU..(H,L)..(GEN,LA)

BLACK

1
55539-KK030C0

TGN168..S;TGN166..M..LA;GUN156..L..ARL;GUN156..LHD..SA;TGN16#..5F..(BZAGT,GCC);TGN166..6FC..(L,M,S)..(EPT,GCC,GEN,IDN,PH,PKN,TH,VN);GGN155,165,GUN156,16#..BZAGT,EPT,GCC,GEN,IDN,LA,PH,PKN,TH,VN;GUN155,KUN156,165,LAN155,TGN156..EPT,GCC,GEN,IDN,KZS,LA,SA,TH

BLACK

1
55539 - COVER, SPARE SWITCH HOLE
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..M;GUN15#..L..(BZAGT,MA);GUN156..IDNSU..H..GEN;GUN156..(H,L)..(ARL,GCC);GUN155,166,TGN168..BZAGT,GCC,GEN,IDN,SA;TGN166..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV;GUN156..(L,M,S)..HDCR..(BZAGT,GEN,LA,PH,PKN,SA,VN);TGN156..(AGTSU,EPTSU,IDNSU,MASUV,SASUV,THSUV)..(L,M,S);GGN155,165,GUN165,KUN156,165,LAN155..EPT,GCC,GEN,IDN,LA,PH,SA,TH,VN

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6F..H..BZAGT;GUN156..THSUV..H..GEN;GUN156,TGN168..S..(HTWCF,IART);GUN156..RHD..THSUV..6FC..(M,S);GGN155,GUN155,166,TGN156..(H,M)..(BZAGT,TH)

BLACK,TRIM3#,4#

1
55539-KK030C0

TGN156..VN;GUN156..(M,S)..ARL;TGN166..IDNSU..(H,L)..(GEN,LA)

BLACK

1
55539-KK030C0

TGN168..S;TGN166..M..LA;GUN156..L..ARL;GUN156..LHD..SA;TGN16#..5F..(BZAGT,GCC);TGN166..6FC..(L,M,S)..(EPT,GCC,GEN,IDN,PH,PKN,TH,VN);GGN155,165,GUN156,16#..BZAGT,EPT,GCC,GEN,IDN,LA,PH,PKN,TH,VN;GUN155,KUN156,165,LAN155,TGN156..EPT,GCC,GEN,IDN,KZS,LA,SA,TH

BLACK

1
55539 - COVER, SPARE SWITCH HOLE
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6FC..(M,S)..ARL

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..M;GUN15#..L..(BZAGT,MA);GUN156..IDNSU..H..GEN;GUN156..(H,L)..(ARL,GCC);GUN155,166,TGN168..BZAGT,GCC,GEN,IDN,SA;TGN166..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV;GUN156..(L,M,S)..HDCR..(BZAGT,GEN,LA,PH,PKN,SA,VN);TGN156..(AGTSU,EPTSU,IDNSU,MASUV,SASUV,THSUV)..(L,M,S);GGN155,165,GUN165,KUN156,165,LAN155..EPT,GCC,GEN,IDN,LA,PH,SA,TH,VN

BLACK,TRIM4#

1
55539-KK030C0

GUN156..6F..S..ARL;GUN156..6F..H..BZAGT;GUN156..THSUV..H..GEN;GUN156,TGN168..S..(HTWCF,IART);GUN156..RHD..THSUV..6FC..(M,S);GGN155,GUN155,166,TGN156..(H,M)..(BZAGT,TH)

BLACK,TRIM3#,4#

1
55539-KK030C0

TGN156..VN;GUN156..(M,S)..ARL;TGN166..IDNSU..(H,L)..(GEN,LA)

BLACK

1
55539-KK030C0

TGN168..S;TGN166..M..LA;GUN156..L..ARL;GUN156..LHD..SA;TGN16#..5F..(BZAGT,GCC);TGN166..6FC..(L,M,S)..(EPT,GCC,GEN,IDN,PH,PKN,TH,VN);GGN155,165,GUN156,16#..BZAGT,EPT,GCC,GEN,IDN,LA,PH,PKN,TH,VN;GUN155,KUN156,165,LAN155,TGN156..EPT,GCC,GEN,IDN,KZS,LA,SA,TH

BLACK

1
55539B - COVER, SPARE SWITCH HOLE, NO.2
55539-KK010

KUN156..RHD..SA;GUN156..(L,S)..ARL

WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)

1
55539-KK010

KUN156..RHD..SA;GUN15#,165..RHD..(L,S)..(ARL,GEN,IDN)

1
55550 - DOOR ASSY, GLOVE COMPARTMENT
55550-KK050C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55550-KK050C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55606 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.1
55606-KK010C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55606-KK010C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55607 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2
55607-KK010

TGN156..RHD..M;TGN166..H..IND;GUN156..6FC..(M,S)..ARL;TGN166..RHD..(IDNSU,INDSU,PKNSU,THSUV)..(M,S);GGN155,GUN15#,16#..RHD..(H,M,S)..(GEN,IDN,IND,MA,PKN,SA,TH)

1
55618C - HOLDER, INSTRUMENT PANEL CUP
55618-KK030

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55619H - HOLDER, INSTRUMENT PANEL CUP, NO.2
55618-KK050

TGN156..6FC..GEN;GGN155,GUN15#,16#,KUN156,TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV)

1
55620 - HOLDER ASSY, INSTRUMENT PANEL CUP
55620-KK010C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55620-KK010C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55620B - HOLDER, INSTRUMENT PANEL CUP
55620-KK030C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
55620-KK030C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GUN165,TGN156..RHD..(IDNSU,SASUV,THSUV);GGN155,GUN15#,166,KUN156..RHD..(IDNSU,PKNSU,SASUV)

BLACK,TRIM4#

1
55625C - TRAY, INSTRUMENT PANEL CUP HOLDER
55625-KK030

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

1
55625D - TRAY, INSTRUMENT PANEL CUP HOLDER
55625-KK050

TGN166..L..GCC;TGN156..S..(BZAGT,GEN,KZS,SA);TGN156..(AGTSU,EPTSU,IDNSU,THSUV)..(H,L,M);TGN166..BZAGT,EPT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN168..AGTSU,EPTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-KK090

GUN15#..L..(ARL,MA)

1
55650-KK100

GUN156..RHD..(M,S);TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GGN155,GUN155,16#,KUN156,TGN156..RHD..(IDNSU,SASUV,THSUV)

1
55660 - REGISTER ASSY, INSTRUMENT PANEL, NO.2
55660-KK090

GUN15#..L..(ARL,MA)

1
55660-KK100

GUN156..RHD..(M,S);TGN166..RHD..(IDNSU,PKNSU,SASUV,THSUV);GGN155,GUN155,16#,KUN156,TGN156..RHD..(IDNSU,SASUV,THSUV)

1
55667 - GARNISH, INSTRUMENT PANEL REGISTER BEZEL
55667-KK010

KUN156..RHD;GUN156..S..IART;GUN156..RHD..SA;KUN156..LHD..(H,M);TGN156..(M,S)..(GEN,LA,VN);GUN165..(H,M,S)..(GCC,GEN,IDN);GUN155..(IDNSU,THSUV)..(H,M,S);GUN165,TGN156..(H,M)..(BZAGT,PH,TH);TGN166..(H,M,S)..(GEN,IDN,LA,PKN,SA,TH,VN);GUN156..(AGTSU,IDNSU,PKNSU,THSUV,VNSUV)..(H,M);GGN155,165,GUN166,TGN168..(AGTSU,EPTSU,IDNSU,SASUV,THSUV)..(H,M,S)

1
55667-KK020

TGN156,166..L;GUN165..L..GCC;GUN156..(L,S)..ARL;GUN165..(L,S)..(LA,SA,TH,VN);GUN15#,TGN168..L..(BZAGT,GCC,SA);TGN156,166..LHD..S..(BZAGT,KZS,SA);GUN15#,KUN156,165,LAN155..LHD..(L,S)..(DCR,DEFI,HDCR)..(BZAGT,GEN,LA,SA)

1
55670A - REGISTER ASSY, INSTRUMENT PANEL, CENTER
55670-KK080

GUN156..L..LA;TGN156..L..GEN;GUN155..(H,S)..GCC;TGN156..6FC..(BZAGT,GEN,KZS,LA,SA,VN);GUN165,TGN168..(AGTSU,SASUV)..(6F,6FC);GUN155,TGN166..BZAGT,GEN,IDN,LA,PH,PKN,SA,TH,VN;GUN156,165..(AGTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV)..(H,M,S);GGN155,165,GUN166,KUN156,165,LAN155..AGTSU,EPTSU,IDNSU,SASUV,THSUV

1
55670-KK070

TGN168..5F;GUN15#,165,TGN156,166..L..(ARL,BZAGT,EPT,GCC,KZS,VN)

1
73900 - AIR BAG ASSY, INSTRUMENT PANEL, LOWER NO.1
73900-0K010C0

GUN156..6F..S..ARL;GUN15#,166..RHD..THSUV..6FC..(M,S)

BLACK,TRIM3#,4#

1
73900-0K010C0

GUN156..6FC..L..ARL;GUN156..6F..(L,M)..ARL;TGN166..RHD..(IDNSU,PKNSU,THSUV);GUN165,TGN156..RHD..(IDNSU,THSUV);GUN15#,KUN156..RHD..(IDNSU,PKNSU)

BLACK,TRIM4#

1
Common parts
90119-06951
90119-T0404
90167-T0007
90167-T0012
90183-05032
90467-05090C1
90467-05171
90467-05172
90467-10203
90467-12080
90467-13082A0
90467-T0033
90468-05135
93568-55014
Linked diagrams
8715
