GUN155R-SDTMH (2017)

Toyota Fortuner

Production Aug 2017 - Jul 2020
Engine 2GDFTV
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1507- )GUN15#,16#..AGTSU,IDNSU,INDSU,MASUV,THSUV,VNSUV

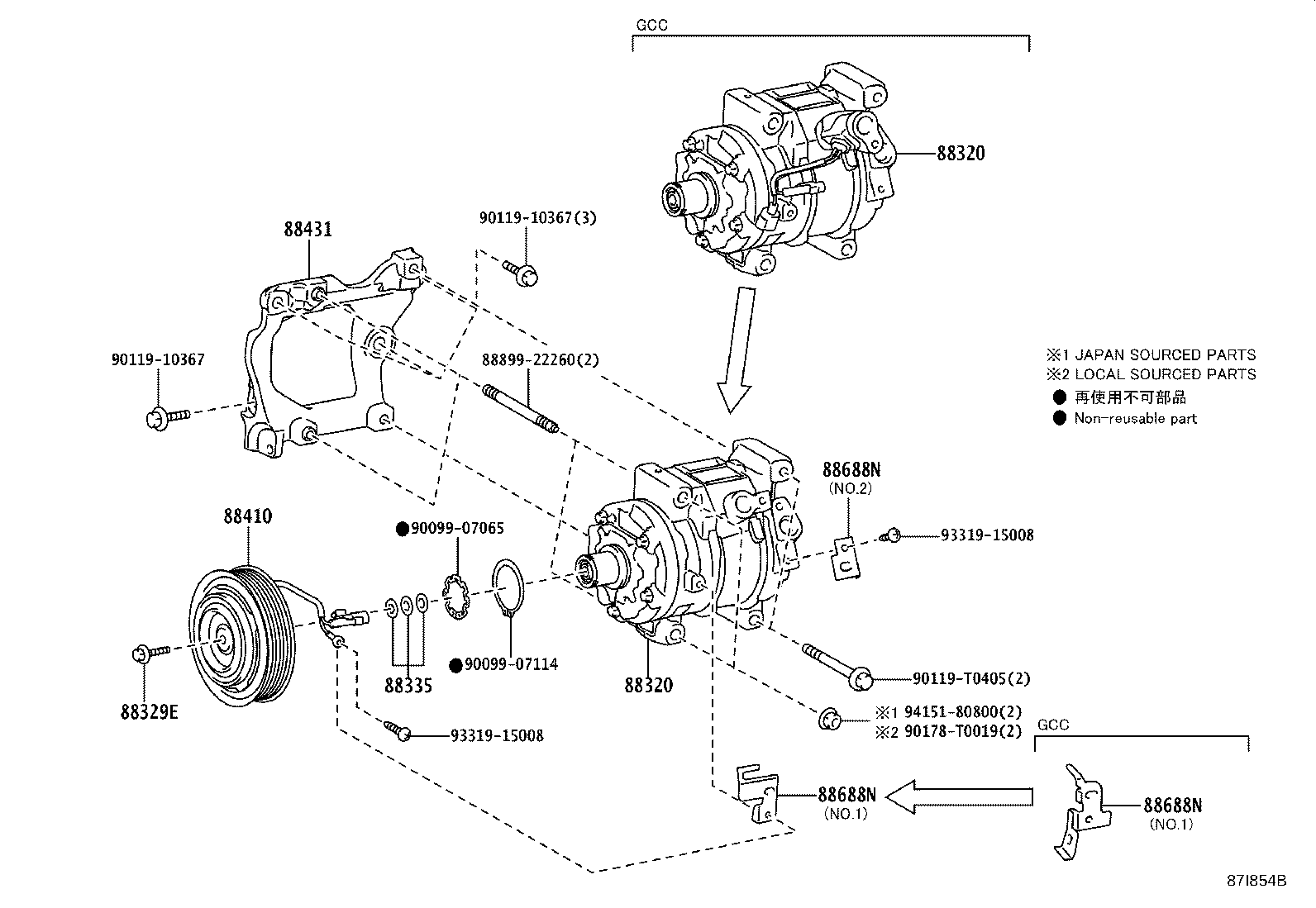

Click highlighted areas on diagram

diagram 88320 88320 88329E 88335 88410 88431 88688N 88688N 88688N 8889922260 9009907065 9009907114 9011910367 9011910367 90119T0405 90178T0019 9331915008 9331915008
Part # Description Qty Price
88320 - COMPRESSOR ASSY, COOLER
88320-0K540

GGN155,GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

1
88320 - COMPRESSOR ASSY, COOLER
88320-0K540

GGN155,GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

1
88329E - BOLT, COMPRESSOR, NO.1
90099-04349

KUN156..AGTSU;GGN155,165,GUN15#,16#,TGN156,16#..AGTSU,EPTSU,IDNSU,THSUV,VNSUV

1
88335 - GASKET KIT, OVERHAUL
88335-14020

GGN155,165,GUN15#,16#,KUN156,TGN156,16#..AGTSU,EPTSU,IDNSU,THSUV,VNSUV

1
88410 - CLUTCH ASSY, MAGNET
88410-0K600

GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

1
88688N - BRACKET, COOLER
88849-0K020

GUN15#,16#..AGTSU,IDNSU,INDSU,MASUV,THSUV,VNSUV

NO.2

1
88849-0K010

GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

NO.1

1
88688N - BRACKET, COOLER
88849-0K020

GUN15#,16#..AGTSU,IDNSU,INDSU,MASUV,THSUV,VNSUV

NO.2

1
88849-0K010

GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

NO.1

1
88688N - BRACKET, COOLER
88849-0K020

GUN15#,16#..AGTSU,IDNSU,INDSU,MASUV,THSUV,VNSUV

NO.2

1
88849-0K010

GUN15#,16#..ARL,BZAGT,GEN,IDN,IND,LA,MA,PH,TH,VN

NO.1

1
Common parts
88899-22260
90099-07065
90099-07114
90119-10367
90119-T0405
90178-T0019
93319-15008

(2005- )GUN15#,16#..AGTSU,IDNSU,INDSU,MASUV,THSUV,VNSUV

Click highlighted areas on diagram

diagram 88320 88320 88329E 88335 88410 88431 88688N 88688N 88688N 8889922260 9009907065 9009907114 9011910367 9011910367 90119T0405 90178T0019 9331915008 9331915008 9415180800
Part # Description Qty Price
Common parts
88899-22260
90099-07065
90099-07114
90119-10367
90119-T0405
90178-T0019
93319-15008
94151-80800
