GGN50L-NKASKL (2009)

Toyota Fortuner

Production Mar 2009 - Apr 2012
Engine 1GRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 4(1107- )KUN60..SUVW..PHL ; (1107- )KUN51..LHD..SUVW,THSUV..GEN,PHL ; (1202-

Click highlighted areas on diagram

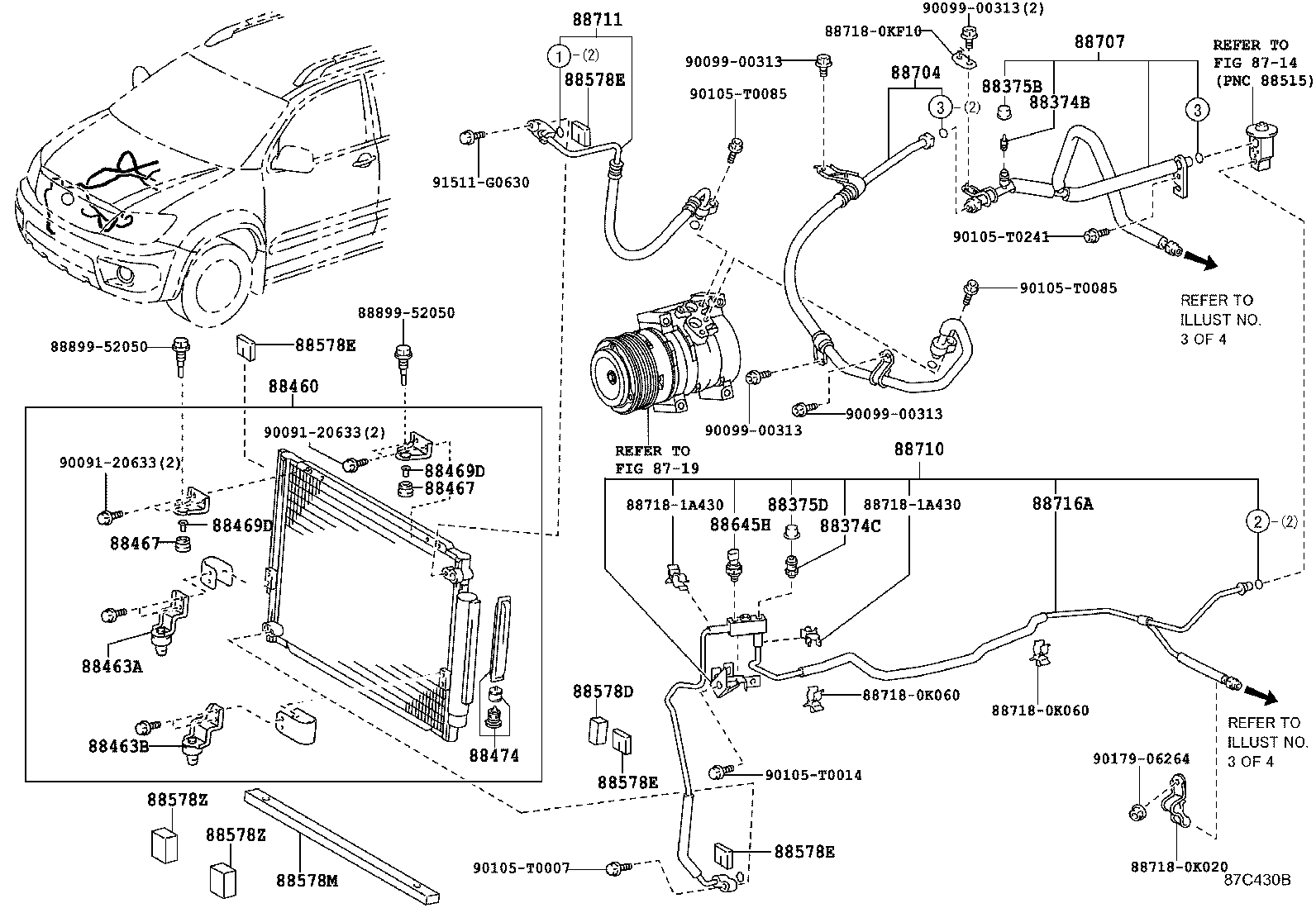

FRONT(DUAL AIR CONDITIONER)

diagram 8714 8719 88374B 88374C 88375B 88375D 88460 88463A 88463B 88467 88467 88467A 88467A 88469D 88469D 88474 88578D 88578E 88578E 88578E 88578E 88578M 88578N 88578N 88704 88710 88711 887180K020 887180K060 887180K060 887180K060 887180K060 888990K020 9009120512 9009120512 9009120619 9009120619 90105T0007 90105T0007 90105T0014 90105T0066 90105T0085 90105T0085 90105T0241 9017906264 91511G0614
Part # Description Qty Price
Common parts
88718-0K020
88718-0K060
88899-0K020
90091-20512
90091-20619
90105-T0007
90105-T0014
90105-T0066
90105-T0085
90105-T0241
90179-06264
91511-G0614
Linked diagrams
8714
8719

ILLUST NO. 2 OF 4(1107- )KUN60..LHD..IDSUV..GEN ; (1107- )KUN5#,60..IDSUV..IDN,PHL ; (1308-

Click highlighted areas on diagram

FRONT(DUAL AIR CONDITIONER)

diagram 8714 8719 88374B 88374C 88375B 88375D 88460 88463A 88463B 88467 88467 88467A 88467A 88469D 88469D 88474 88578D 88578E 88578E 88578E 88578E 88578M 88645H 88704 88710 88711 887180K010 887180K050 887180K050 887180K050 887180K050 887180KF90 8889952050 9009120619 9009120619 9009900313 90105T0007 90105T0007 90105T0014 90105T0066 90105T0085 90105T0085 90105T0241 9017906264 91511G0614
Part # Description Qty Price
Common parts
88718-0K010
88718-0K050
88718-0KF90
88899-52050
90091-20619
90099-00313
90105-T0007
90105-T0014
90105-T0066
90105-T0085
90105-T0241
90179-06264
91511-G0614
Linked diagrams
8714
8719

ILLUST NO. 4 OF 4(1107- )KUN61 ; (1107- )KUN51..5F..IND ; (1107- )GGN50,60,KUN5#,60,LAN50,T

Click highlighted areas on diagram

O-RING

diagram 9006814022 9006814023 9006814024 9006814034 9006814035 9009914119 9009914120 9009914121
Part # Description Qty Price
Common parts
90068-14022
90068-14023
90068-14024
90068-14034
90068-14035
90099-14119
90099-14120
90099-14121

ILLUST NO. 2 OF 4(1110- )GGN50..SUVW..CO,LA

Click highlighted areas on diagram

FRONT(DUAL AIR CONDITIONER)

diagram 8714 8719 88374B 88374C 88375B 88375D 88460 88463A 88463B 88467 88467 88469D 88469D 88474 88578D 88578E 88578E 88578E 88578E 88578M 88578Z 88578Z 88645H 88704 88707 88710 88711 88716A 887180K020 887180K060 887180K060 887180KF10 887181A430 887181A430 8889952050 8889952050 9009120633 9009120633 9009900313 9009900313 9009900313 9009900313 90105T0007 90105T0014 90105T0085 90105T0085 90105T0241 9017906264 91511G0630
Part # Description Qty Price
Common parts
88718-0K020
88718-0K060
88718-0KF10
88718-1A430
88899-52050
90091-20633
90099-00313
90105-T0007
90105-T0014
90105-T0085
90105-T0241
90179-06264
91511-G0630
Linked diagrams
8714
8719

ILLUST NO. 3 OF 4(1110- )SUVW..CO,LA

Click highlighted areas on diagram

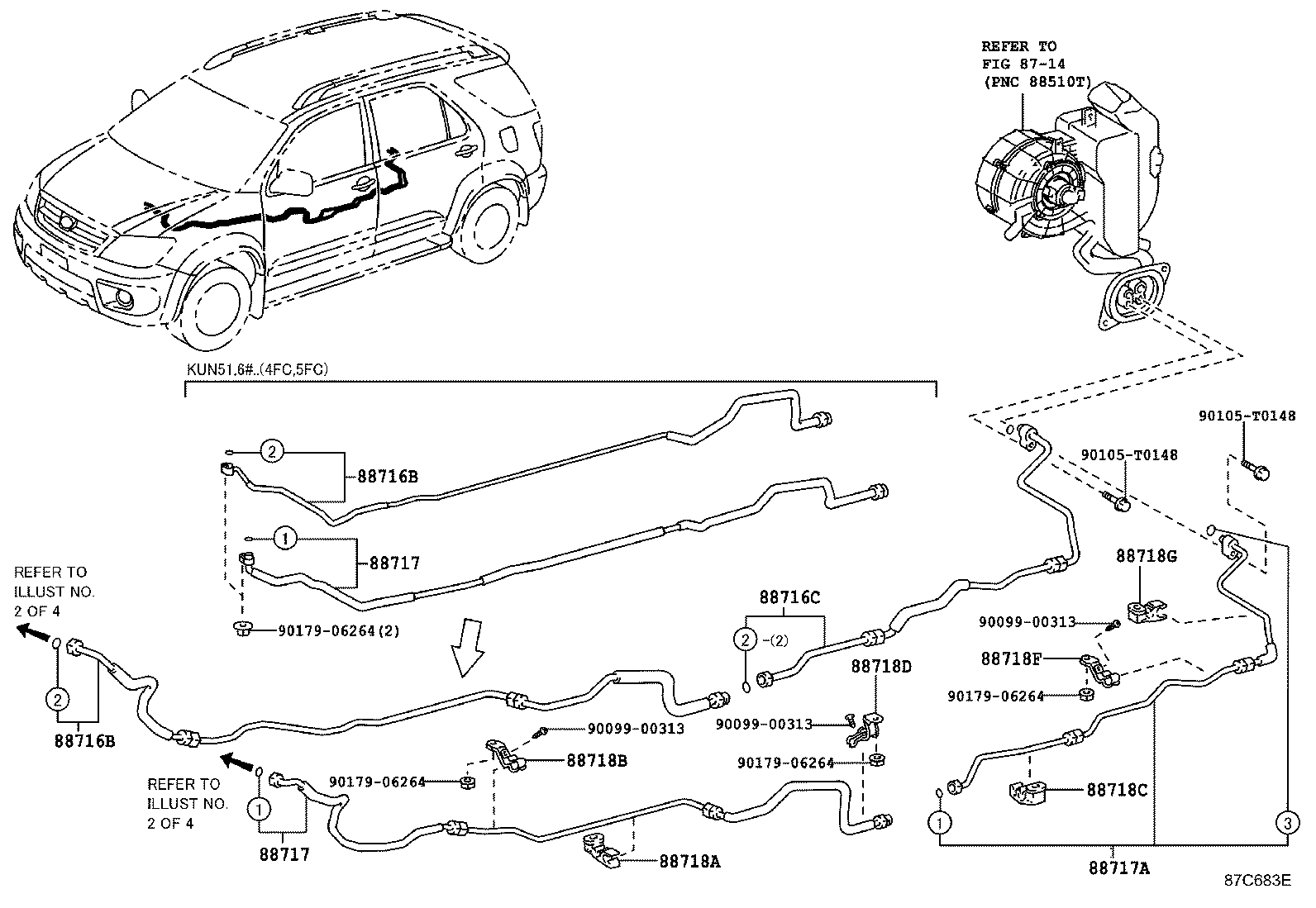

REAR

diagram 8714 88706A 88706B 88707B 88707C 88716B 88716C 88716D 88716H 88716J 88716K 88717A 88717B 88717C 88717E 88717H 88717J 88718A 88718B 88718C 88718D 88718E 88718F 88718G 9009900313 9009900313 9009900313 90105T0148 90105T0148 9017906264 9017906264 9017906264
Part # Description Qty Price
Common parts
90099-00313
90105-T0148
90179-06264
Linked diagrams
8714

ILLUST NO. 3 OF 4(1201- )IND ; (1204- )ANCOM

Click highlighted areas on diagram

REAR

diagram 8714 88716B 88716B 88716C 88717 88717 88717A 88718A 88718B 88718C 88718D 88718F 88718G 9009900313 9009900313 9009900313 90105T0148 90105T0148 9017906264 9017906264 9017906264 9017906264
Part # Description Qty Price
Common parts
90099-00313
90105-T0148
90179-06264
Linked diagrams
8714
