GGN155L-SGTMKF (2018)

Toyota Fortuner

Production Aug 2018 - Oct 2020
Engine 1GRFE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

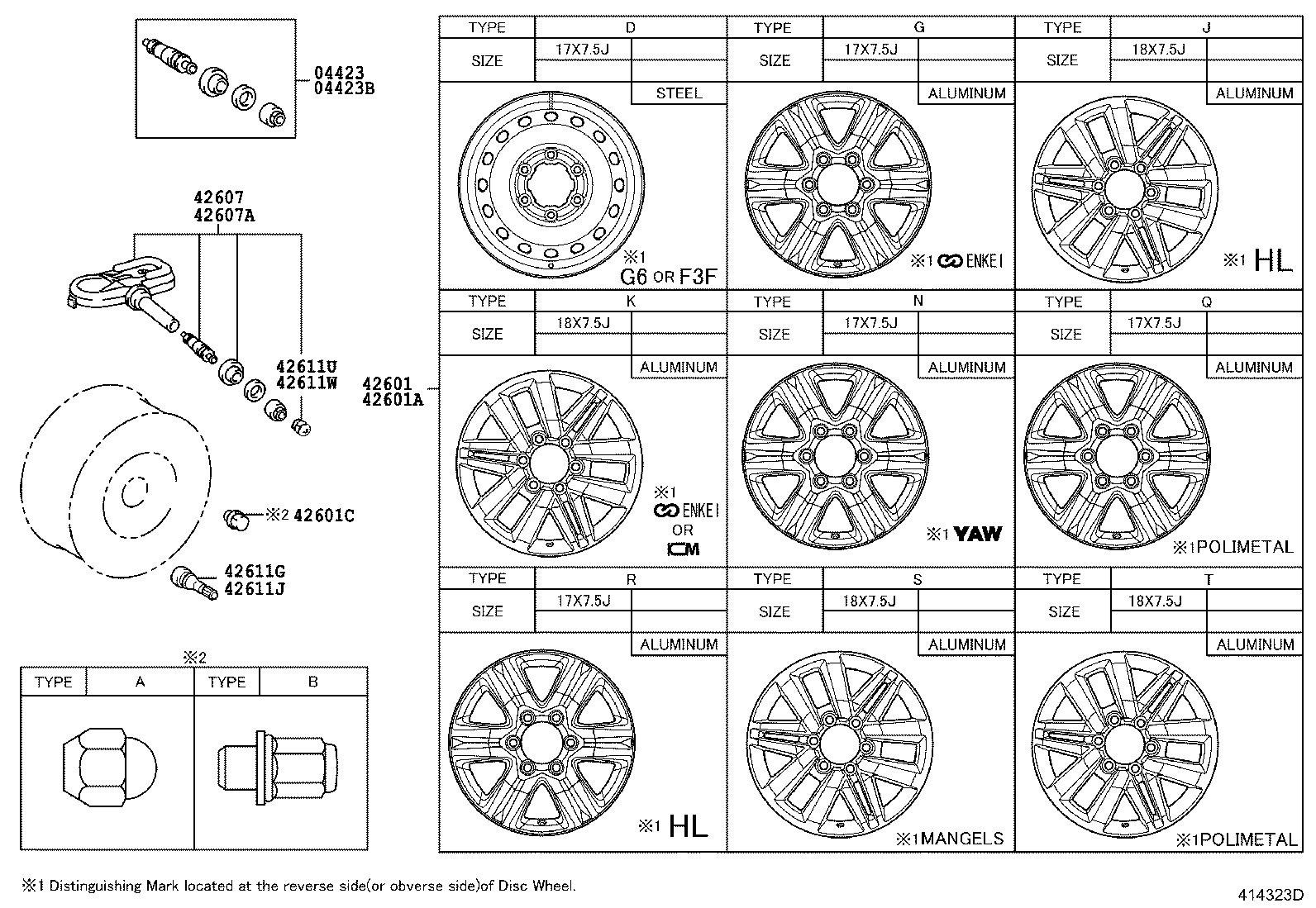

ILLUST NO. 1 OF 3(1507- )

Click highlighted areas on diagram

DISC WHEEL

diagram 04423 04423B 42601 42601A 42601C 42607 42607A 42611G 42611J 42611U 42611W
Part # Description Qty Price
42601 - WHEEL, DISC
42611-0KK81

GGN155,GUN156,165,TGN156,16#..AGTSU..(6F,6FC)..(L,M,S)..(HDCR,HTWC,HTWCF)

17X7.5J, #,TYPE Q:REFER ILLUST.

4
42611-0KS01

GGN155,GUN156,165,TGN156,16#..AGTSU..(6F,6FC)..(L,M,S)..(HDCR,HTWC,HTWCF)

17X7.5J, #,TYPE R:REFER ILLUST.

4
42601A - WHEEL, DISC (FOR SPARE)
42611-0KG60

GUN156..(L,S)..ARL;TGN156,166..AGTSU..M;GUN165..(L,S)..(LA,TH);GGN155,TGN168..AGTSU..(M,S);GUN156..6FC..S..HDCR..BZAGT;GUN15#,165,TGN156,166..(AGTSU,THSUV)..L..(BZAGT,GCC,KZS)

17X7.5J, #,TYPE D:REFER ILLUST.

1
42601C - NUT, HUB (FOR AXLE)
90942-T1005

TGN156..(L,M)..(EPT,GEN);TGN166..L..(EPT,GEN,LA,SA);GUN156,165,TGN156..L..(LA,SA,VN);GUN155,TGN156..6FC..(H,M,S)..(BZAGT,GCC,KZS,LA,SA,VN);GGN155,165,GUN166,KUN165,LAN155..BZAGT,EPT,GCC,LA,SA,TH;GUN155,KUN156,TGN168..(5FC,6F,6FC)..(BZAGT,GEN,IDN,LA,SA,TH);GUN156,165,TGN166..(AGTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV)..(H,M,S)

(L),T/P B:REF.ILLUST

24
90942-01109

TGN156..(L,M)..(EPT,GEN);TGN166..L..(EPT,GEN,LA,SA);GUN156,165,TGN156..L..(LA,SA,VN);GUN155,TGN156..6FC..(H,M,S)..(BZAGT,GCC,KZS,LA,SA,VN);GGN155,165,GUN166,KUN165,LAN155..BZAGT,EPT,GCC,LA,SA,TH;GUN155,KUN156,TGN168..(5FC,6F,6FC)..(BZAGT,GEN,IDN,LA,SA,TH);GUN156,165,TGN166..(AGTSU,IDNSU,PKNSU,SASUV,THSUV,VNSUV)..(H,M,S)

(J),T/P B:REF.ILLUST

24

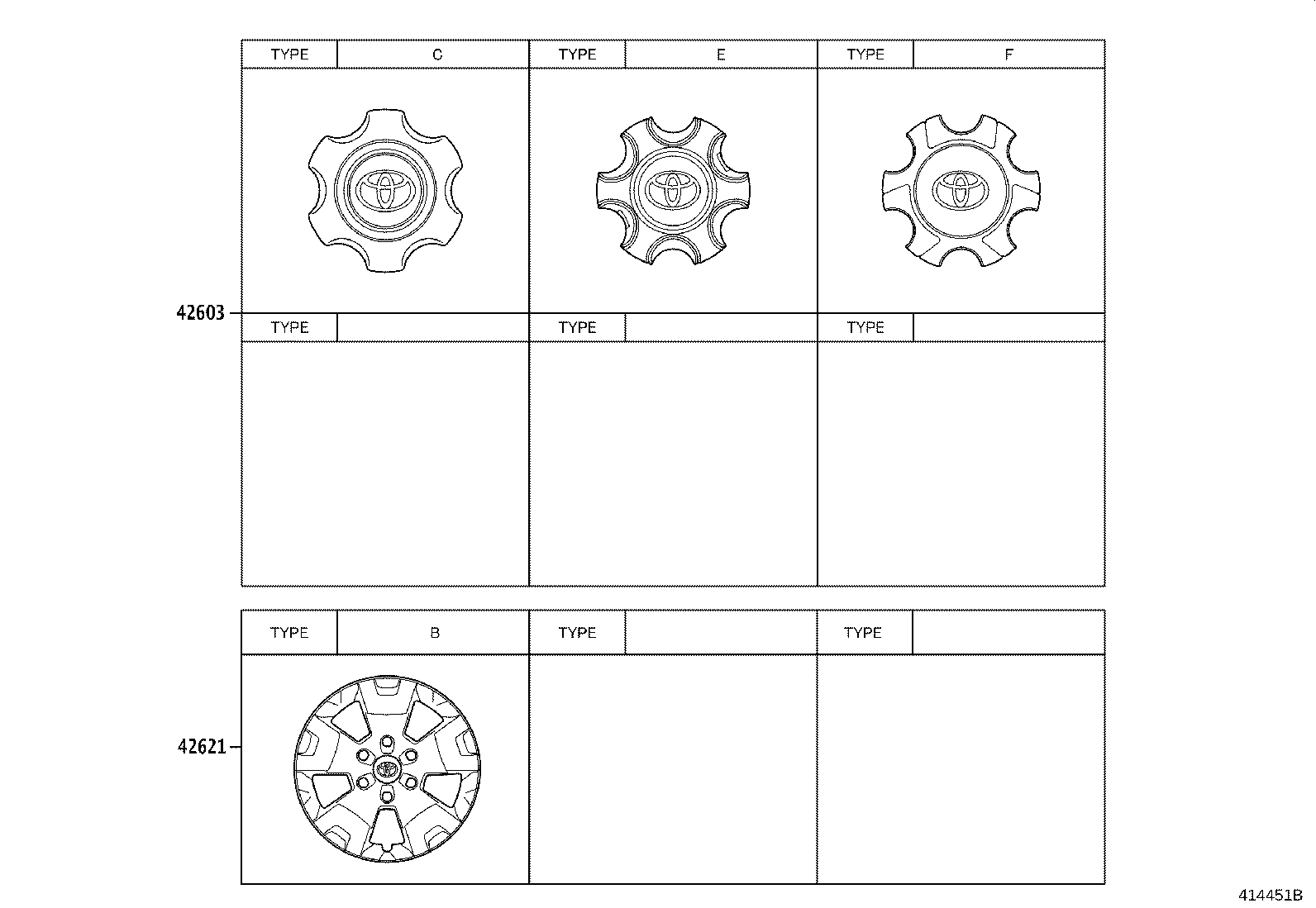

ILLUST NO. 3 OF 3(1507- )

Click highlighted areas on diagram

WHEEL HUB ORNAMENT & WHEEL CAP

diagram 42603 42621
Part # Description Qty Price
42603 - ORNAMENT SUB-ASSY, WHEEL HUB
4260B-0K130

GUN165..S;TGN156..IDNSU..L..LA;GUN156..THSUV..H..GEN;GUN155..(L,S)..(IDN,SA);TGN156..(L,M)..(EPT,GEN);GUN165..(L,M)..(PH,SA,VN);GGN155,165,GUN166,KUN165,LAN155..L,S;TGN166..(EPTSU,IDNSU,SASUV)..L..(EPT,GEN,LA,SA);GUN156,KUN156..(IDNSU,SASUV,VNSUV)..(GEN,LA,PH,SA,VN);GUN155,TGN156..(IDNSU,SASUV,THSUV)..6FC..(M,S)..(GCC,LA,SA,VN);TGN166..(IDNSU,PKNSU,SASUV,THSUV,VNSUV)..(M,S)..(GCC,GEN,LA,PH,PKN,SA,VN)

*ALU,TYPE E:REFER ILLUST.

4

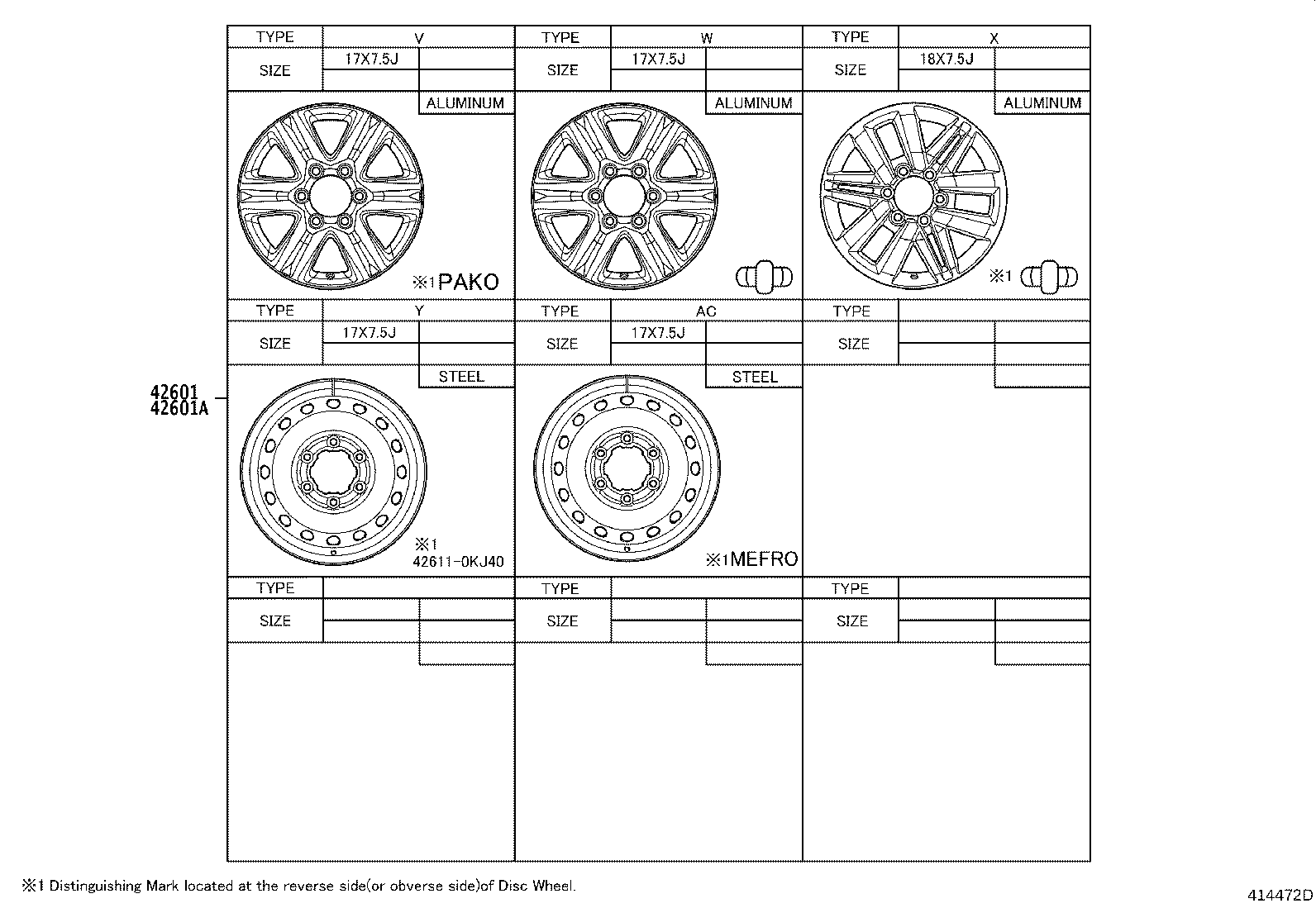

ILLUST NO. 2 OF 3(1507- )

Click highlighted areas on diagram

DISC WHEEL

diagram 42601 42601A
Part # Description Qty Price
42601 - WHEEL, DISC
42611-0KK81

GGN155,GUN156,165,TGN156,16#..AGTSU..(6F,6FC)..(L,M,S)..(HDCR,HTWC,HTWCF)

17X7.5J, #,TYPE Q:REFER ILLUST.

4
42611-0KS01

GGN155,GUN156,165,TGN156,16#..AGTSU..(6F,6FC)..(L,M,S)..(HDCR,HTWC,HTWCF)

17X7.5J, #,TYPE R:REFER ILLUST.

4
42601A - WHEEL, DISC (FOR SPARE)
42611-0KG60

GUN156..(L,S)..ARL;TGN156,166..AGTSU..M;GUN165..(L,S)..(LA,TH);GGN155,TGN168..AGTSU..(M,S);GUN156..6FC..S..HDCR..BZAGT;GUN15#,165,TGN156,166..(AGTSU,THSUV)..L..(BZAGT,GCC,KZS)

17X7.5J, #,TYPE D:REFER ILLUST.

1

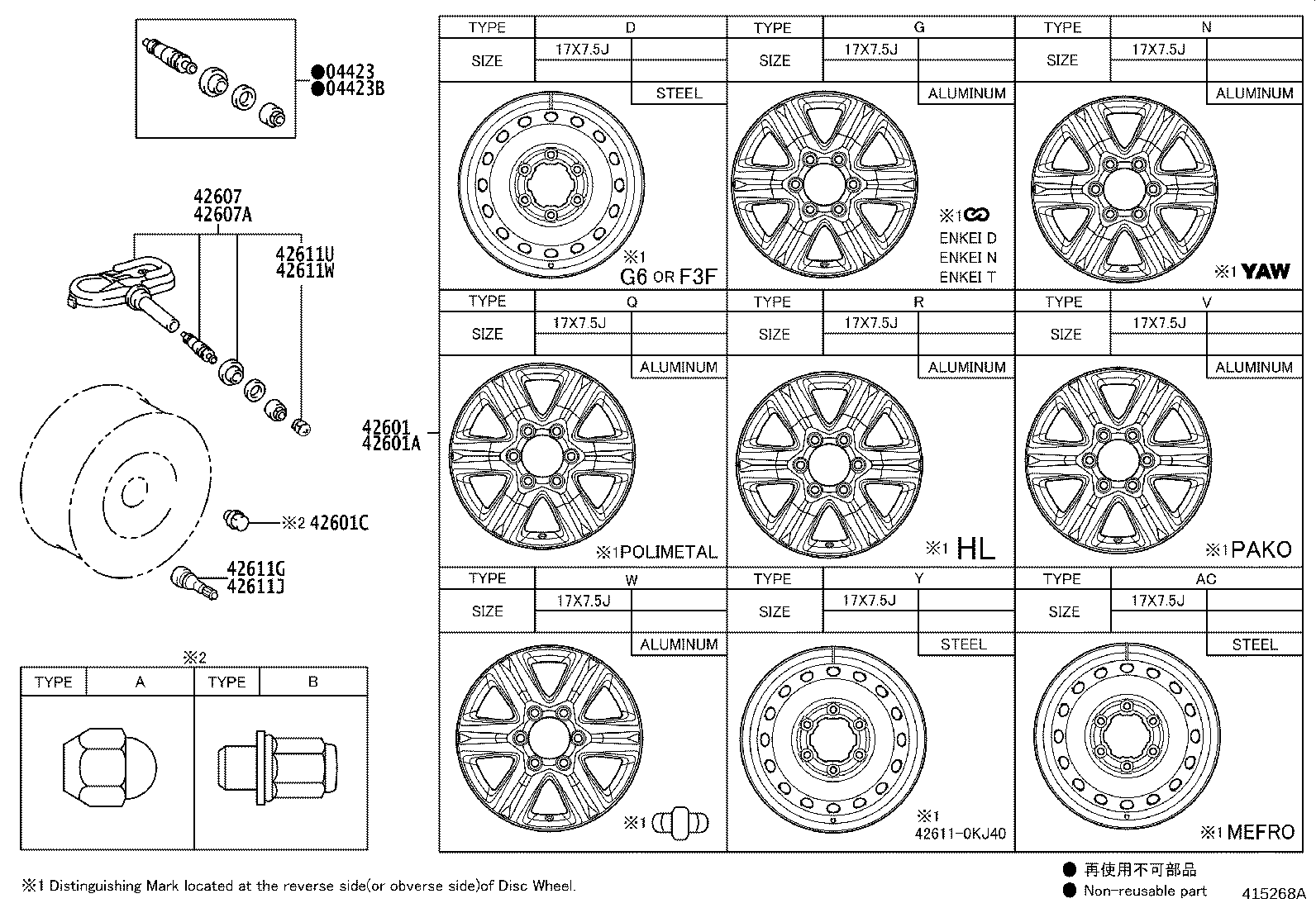

ILLUST NO. 1 OF 3(2005- )

Click highlighted areas on diagram

DISC WHEEL

diagram 04423 04423B 42601 42601A 42601C 42607 42607A 42611G 42611J 42611U 42611W
Part # Description Qty Price

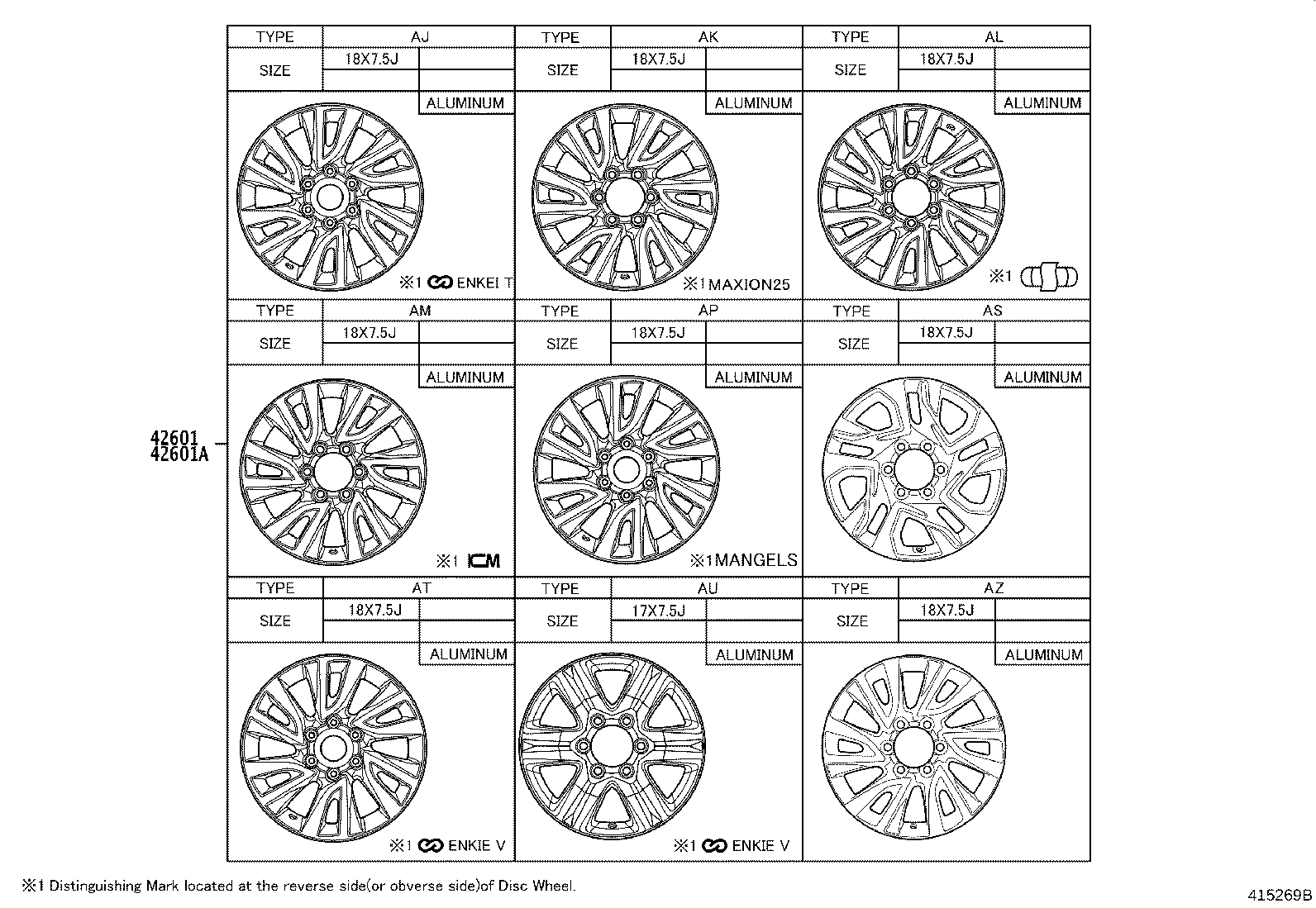

ILLUST NO. 2 OF 3(2005- )

Click highlighted areas on diagram

DISC WHEEL

diagram 42601 42601A
Part # Description Qty Price

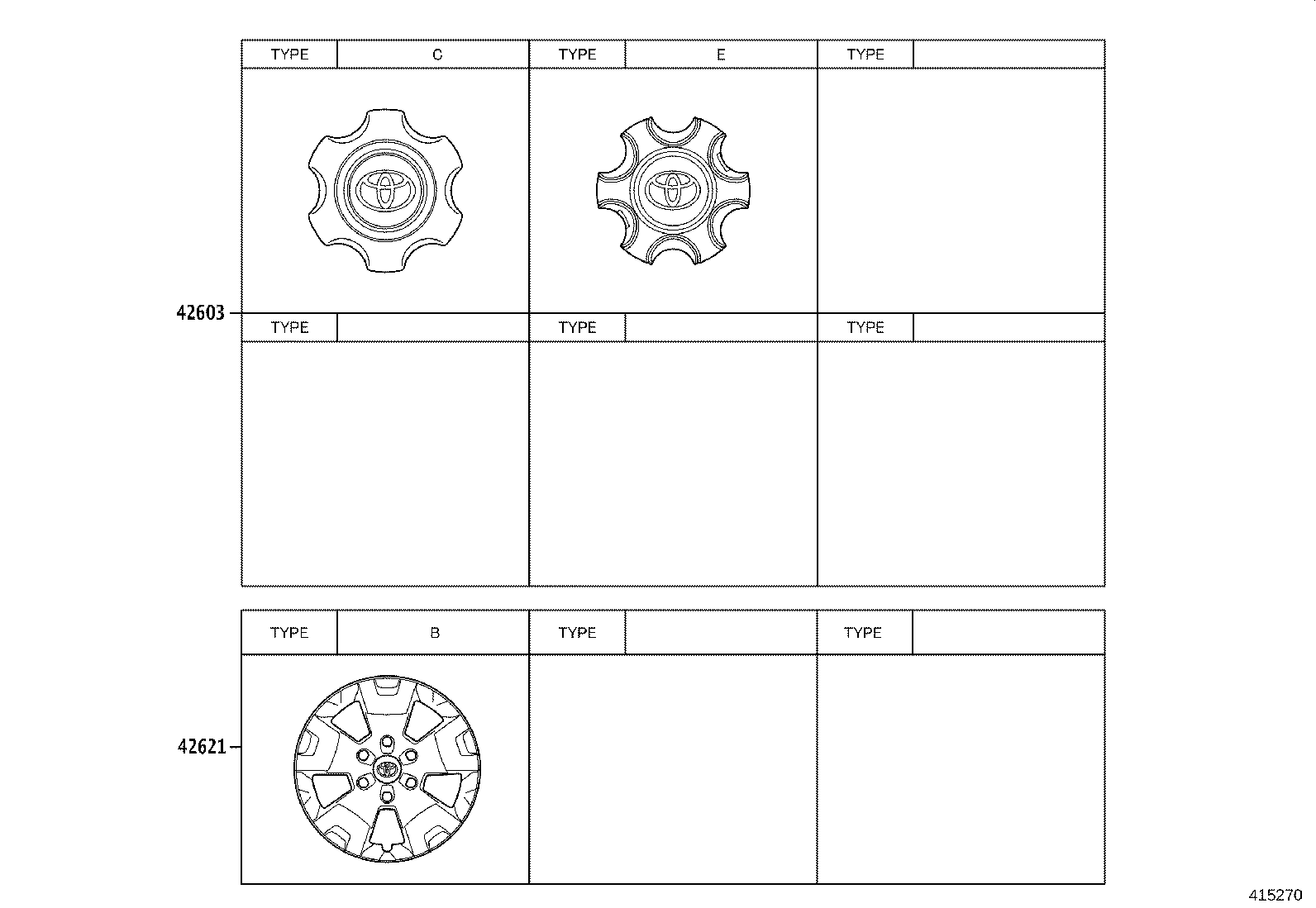

ILLUST NO. 3 OF 3(2005- )

Click highlighted areas on diagram

WHEEL HUB ORNAMENT & WHEEL CAP

diagram 42603 42621
Part # Description Qty Price
