NGK12L-AHFSGG (2016)

Toyota Etios

Production Apr 2016 - Feb 2018
Engine 2NRFBE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1604- )6F

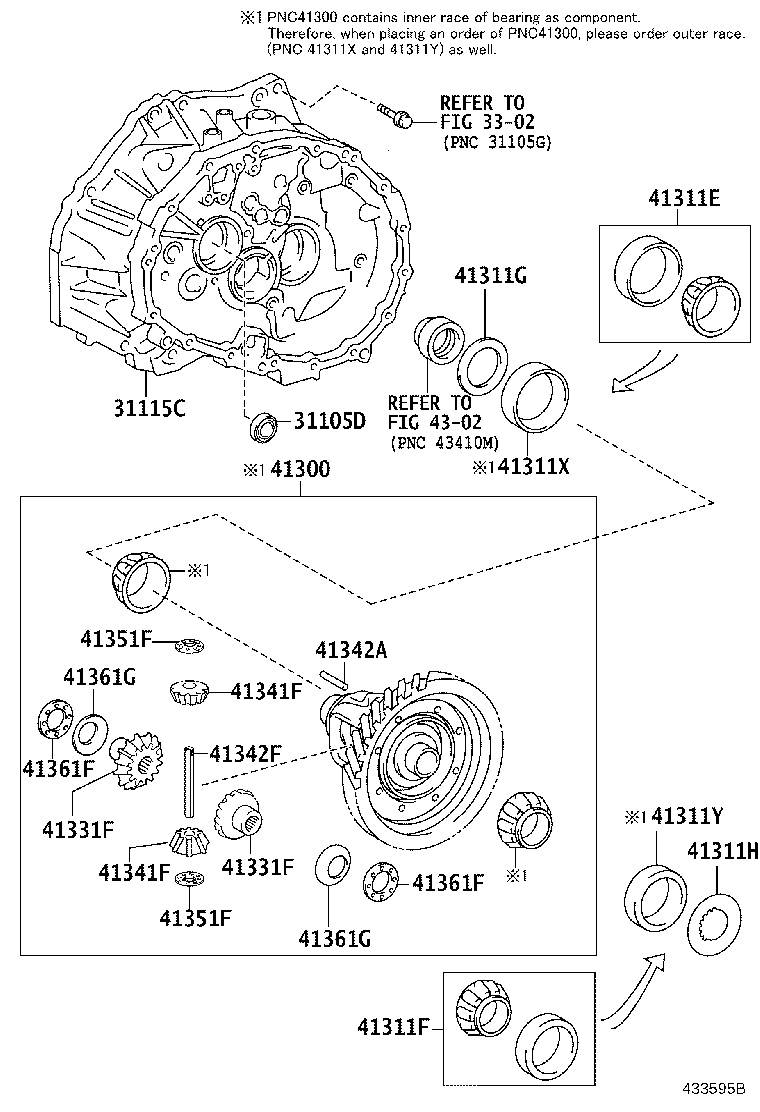

Click highlighted areas on diagram

EC60

diagram 31105D 31115C 3302 41300 41311E 41311F 41311G 41311H 41311X 41311Y 41331F 41331F 41341F 41341F 41342A 41342F 41351F 41351F 41361F 41361F 41361G 41361G 4302
Part # Description Qty Price
31105D - SEAL, OIL, NO.1(FOR FRONT TRANSAXLE CASE)
90311-25030

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

1
31115C - CASE, FRONT TRANSAXLE(MTM)
31115-0D200

NGK1#..6F

1
31115-0D210

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

1
41311G - WASHER, PLATE (FOR FRONT DIFFERENTIAL CASE FRONT)
90560-41003

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.1

1
41311H - WASHER, PLATE (FOR FRONT DIFFERENTIAL CASE REAR)
90564-44042

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.175, MARK 13

1
90564-44050

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.375, MARK 21

1
90564-44044

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.225, MARK 15

1
90564-44041

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.150, MARK 12

1
90564-44053

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.450, MARK 24

1
90564-44047

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.300, MARK 18

1
90564-44046

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.275, MARK 17

1
90564-44045

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.250, MARK 16

1
90564-44049

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.350, MARK 20

1
90564-44048

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.325, MARK 19

1
90564-44039

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.100, MARK 10

1
90564-44043

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.200, MARK 14

1
90564-44055

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.500, MARK 26

1
90564-44065

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.750, MARK 36

1
90564-44064

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.725, MARK 35

1
90564-44059

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.600, MARK 30

1
90564-44058

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.575, MARK 29

1
90564-44061

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.650, MARK 32

1
90564-44051

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.400, MARK 22

1
90564-44057

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.550, MARK 28

1
90564-44054

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.475, MARK 25

1
90564-44069

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.850, MARK 40

1
90564-44062

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.675, MARK 33

1
90564-44066

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.775, MARK 37

1
90564-44060

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.625, MARK 31

1
90564-44063

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.700, MARK 34

1
90564-44067

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.800, MARK 38

1
90564-44056

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.525, MARK 27

1
90564-44052

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.425, MARK 23

1
90564-44040

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.125, MARK 11

1
90564-44068

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=2.825, MARK 39

1
41331F - GEAR, FRONT DIFFERENTIAL SIDE
41331-0D080

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41331F - GEAR, FRONT DIFFERENTIAL SIDE
41331-0D080

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41341F - PINION, FRONT DIFFERENTIAL
41341-0D080

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41341F - PINION, FRONT DIFFERENTIAL
41341-0D080

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41342A - PIN, STRAIGHT (FOR FRONT DIFFERENTIAL PINION SHAFT)
90250-06058

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

1
41342F - SHAFT, FRONT DIFFERENTIAL PINION, NO.1
41342-32020

NGK1#..6F

1
41351F - WASHER, FRONT DIFFERENTIAL PINION THRUST
41351-32010

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41351F - WASHER, FRONT DIFFERENTIAL PINION THRUST
41351-32010

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41361F - WASHER, FRONT DIFFERENTIAL SIDE GEAR THRUST, NO.1
41361-22020

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.00,MARK 02

2
41361-22040

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.20,MARK 04

2
41361-22160

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.15,MARK 16

2
41361-22030

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.10,MARK 03

2
41361-48010

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=0.90,MARK 19

2
41361-22140

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=0.95,MARK 14

2
41361-22150

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.05,MARK 15

2
41361F - WASHER, FRONT DIFFERENTIAL SIDE GEAR THRUST, NO.1
41361-22020

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.00,MARK 02

2
41361-22040

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.20,MARK 04

2
41361-22160

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.15,MARK 16

2
41361-22030

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.10,MARK 03

2
41361-48010

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=0.90,MARK 19

2
41361-22140

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=0.95,MARK 14

2
41361-22150

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

T=1.05,MARK 15

2
41361G - WASHER, CONICAL SPRING(FOR CENTER DIFFERENTIAL SIDE GEA
90208-35001

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
41361G - WASHER, CONICAL SPRING(FOR CENTER DIFFERENTIAL SIDE GEA
90208-35001

NGK12..XS..AGT;NGK15..6F..AGT;NGK12..6F..(CROSS,X,XLS)

2
Linked diagrams
3302
4302
