WU650L-TKMMJV (2011)

Toyota Dyna

Production Jul 2011 - May 2015
Engine W04D
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )W04D..WT..DCRTH ; (1107- )W04D..WU600..ST..CBU ; (1107- )W04D..WU6

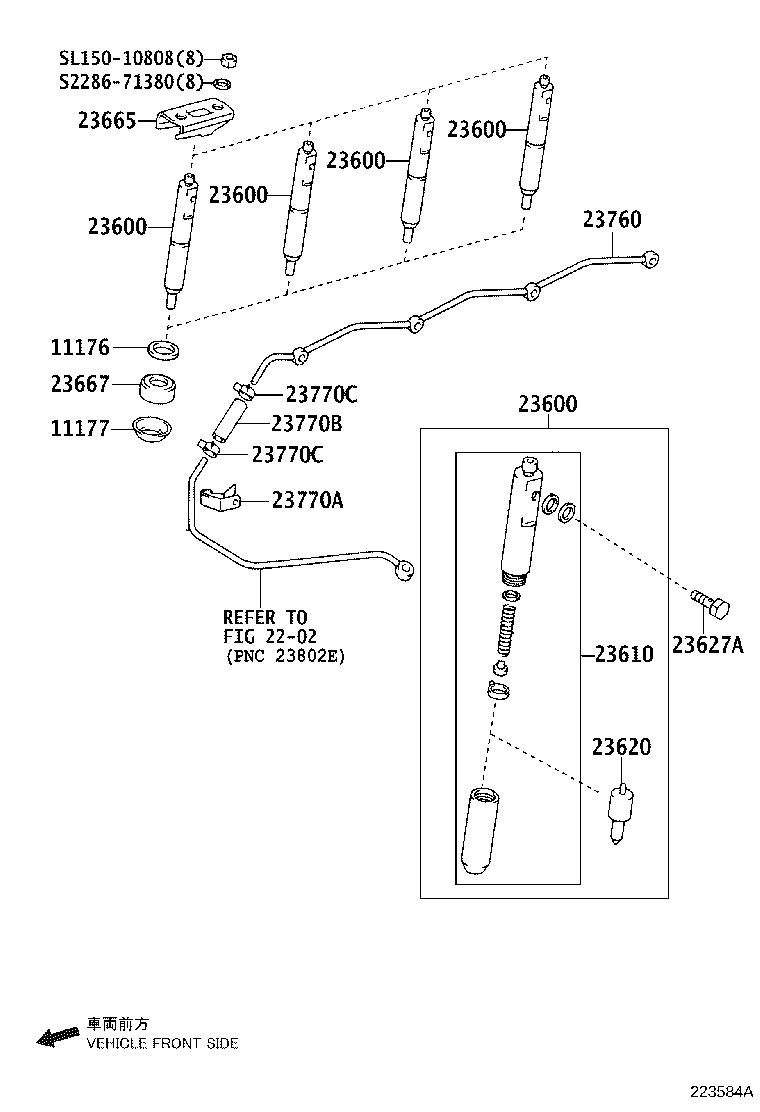

Click highlighted areas on diagram

diagram 11176 11177 2202 23600 23600 23600 23600 23600 23610 23620 23627A 23665 23667 23760 23770A 23770B 23770C 23770C S228671380 SL15010808
Part # Description Qty Price
11176 - SEAT, INJECTION NOZZLE
SZ910-11017

W04D..WU600,650

 4
11177 - GASKET, INJECTION NOZZLE SEAT
S2366-11140

W04D..WU600,650

 4
23600 - HOLDER & NOZZLE SET, NOZZLE
S2361-01710

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23600 - HOLDER & NOZZLE SET, NOZZLE
S2361-01710

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23600 - HOLDER & NOZZLE SET, NOZZLE
S2361-01710

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23600 - HOLDER & NOZZLE SET, NOZZLE
S2361-01710

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23600 - HOLDER & NOZZLE SET, NOZZLE
S2361-01710

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23610 - HOLDER ASSY, NOZZLE
S2363-01640

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23620 - NOZZLE ASSY
S2365-01620

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23627A - SCREW, FOLLOW(FOR NOZZLE)
S2283-51320

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23665 - ADAPTER, NOZZLE HOLDER
S2366-51110

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23667 - RING, PACKING, NO.2(FOR NOZZLE)
S2366-71070

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 4
23760 - PIPE ASSY, NOZZLE LEAKAGE
23708-E0090

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 1
23770A - CLAMP OR CLIP(FOR NOZZLE LEAKAGE PIPE SET)
S7990-41950

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 1
23770B - HOSE, FUEL
SZ920-31066

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

L=65

 1
23770C - CLAMP OR CLIP(FOR FUEL HOSE SET)
SZ466-11003

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 2
23770C - CLAMP OR CLIP(FOR FUEL HOSE SET)
SZ466-11003

W04D..WU600..ST..CBU;W04D..WU600..ST..GCC..IV3;W04D..WU600,650..WT..DCRTH

 2
Common parts
S2286-71380
SL150-10808
Linked diagrams
2202

(7708- )B,2B,3B

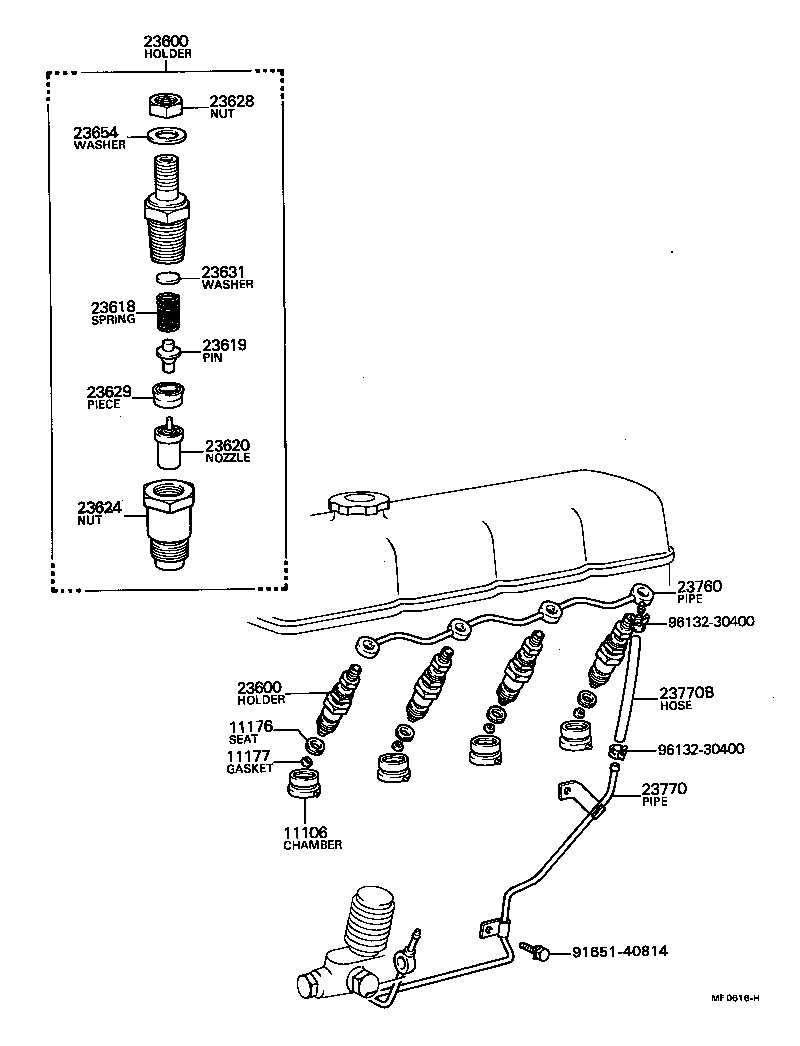

Click highlighted areas on diagram

diagram 11106 11176 11177 23600 23600 23618 23619 23620 23624 23628 23629 23631 23654 23760 23770 23770B 9165140814 9613230400 9613230400
Part # Description Qty Price
Common parts
91651-40814
96132-30400
